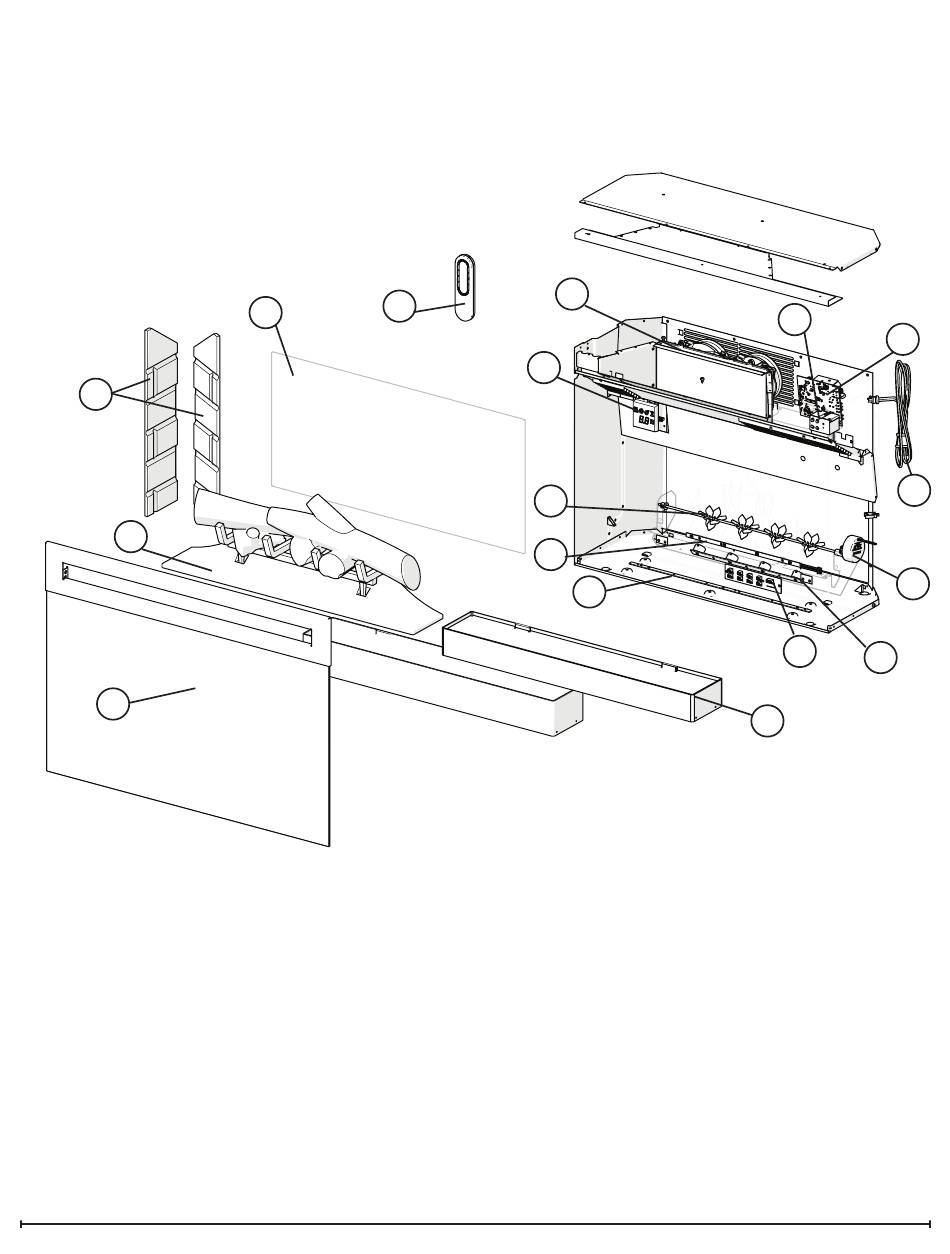

Exploded Parts Diagram - PF3033 Mod 0-A

13
9
11
Replacement Parts - PF3033 Mod 0-A:
1. Flicker Motor . . . . . . . . . . . . . . . . . . . . . . . . . . 2000480100RP
2. Heater Assembly (with cutouts) . . . . . . . . . . . 2203650100RP
*For MOD 0 units send Power Regulator Board as well
3. Cord Set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4100090204RP
4. Remote Control . . . . . . . . . . . . . . . . . . . . . . . 3001250100RP
5. Main Control Board . . . . . . . . . . . . . . . . . . . . 3001260100RP
6. gWave Assembly . . . . . . . . . . . . . . . . . . . . 3001400100RP
TM
7. Floating Display™ Assembly . . . . . . . . . . . . . 3001470100RP
8. Electronics Junction Board . . . . . . . . . . . . . . . 3001460100RP
9. Log set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0441540100RP
10. Media Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . 0441580200RP
8
4
12
2
7
14
17
16
11. Front Glass . . . . . . . . . . . . . . . . . . . . . . . . . . 1026770200RP
12. Partially Reflective Glass . . . . . . . . . . . . . . . . 5902750400RP
13. Brick Panel Set . . . . . . . . . . . . . . . . . . . . . . . . 0441600300RP
14. Flicker Assembly . . . . . . . . . . . . . . . . . . . . . . 5902830200RP
15. Lower Light Assembly . . . . . . . . . . . . . . . . . . 3001310300RP
16. Media LED Light Assembly . . . . . . . . . . . . . . 3001330500RP
17. Flame LED Light Assembly . . . . . . . . . . . . . . 3001330300RP
18. Glass Media . . . . . . . . . . . . . . . . . . . . . . . . . . 1400070200RP
19. Acrylic (Ice) Media . . . . . . . . . . . . . . . . . . . . . 1400130200RP
20. Power Regulator Board . . . . . . . . . . . . . PFRESISTORPCBRP
6
5
3
1
8
15
10
