User's Manual/ 使用说明书
411867301

Advertisement

Table of Contents
loading

Related Manuals for Epson TM-C610

Summary of Contents for Epson TM-C610

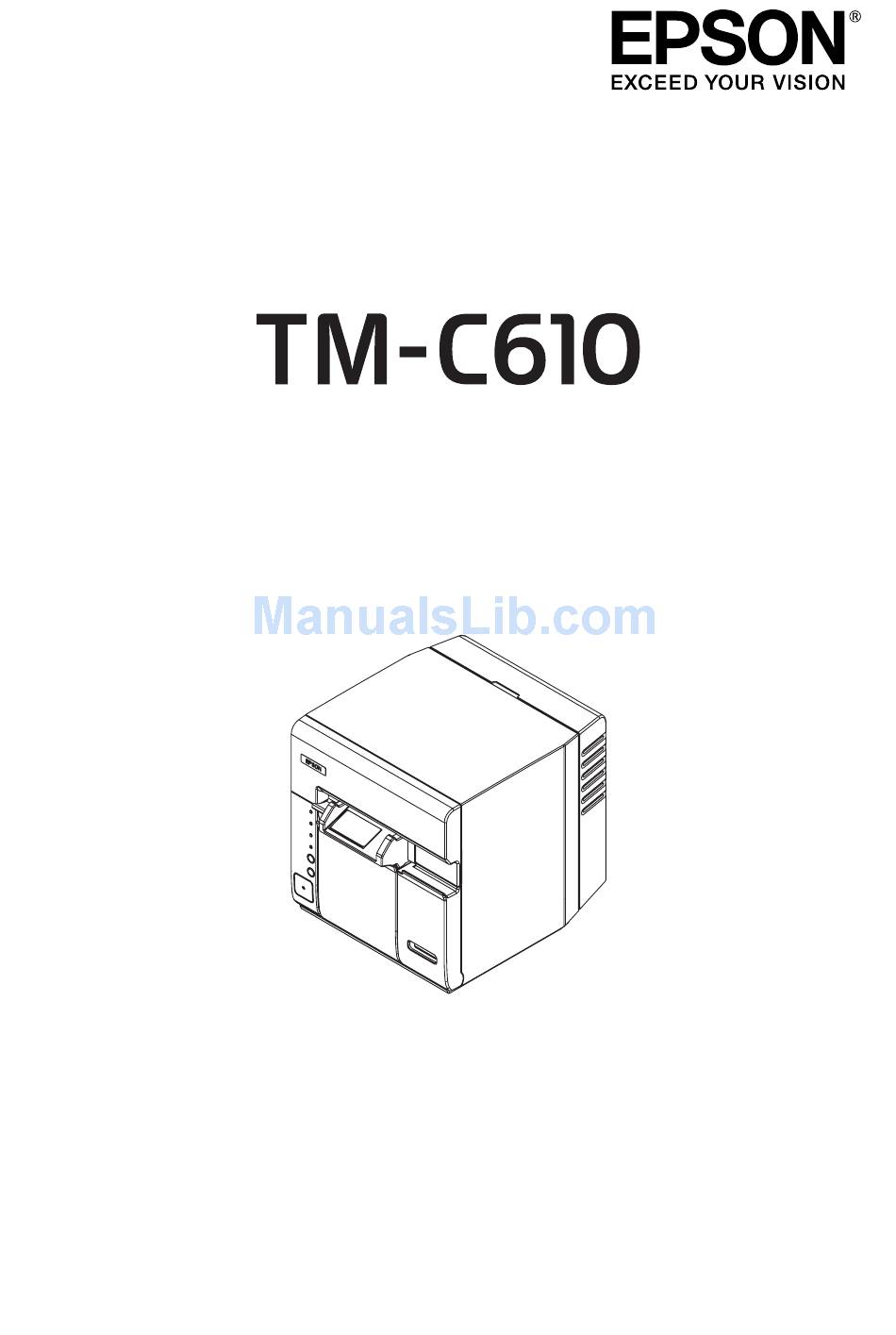

  • Page 1 User’s Manual/ 使用说明书 411867301...
  • Page 3 Neither Seiko Epson Corporation nor its affiliates shall be liable to the purchaser of this product or third parties for damages, losses, costs, or expenses incurred by purchaser or third parties as a result of: accident, misuse, or abuse of this product or unauthorized modifications, repairs, or alterations to this product, or (excluding the U.S.) failure to strictly comply with Seiko Epson Corporation’s operating and maintenance...

  • Page 4: Safety Precautions

    Shut down your equipment immediately if it produces smoke, a strange odor, or unusual noise. Continued use may lead to fire. Immediately unplug the equipment and contact your dealer or a Seiko Epson service center for advice. Never attempt to repair this product yourself. Improper repair work can be dangerous.

  • Page 5: Restriction Of Use

    Unpacking The following items should be included with the printer. If any items are damaged, contact your dealer. ❏ Roll paper ❏ Ink cartridge (Model: SJIC15P) ❏ AC adapter ❏ User’s Manual (this manual) TM-C610 User’s Manual 3...

  • Page 6: Part Names

    Lights when it is time to replace the ink cartridge, when the ink cartridge is not installed or is not correctly installed, or when waste ink in the ink cartridge is full. Off when ink in the ink cartridge is adequate. 4 TM-C610 User’s Manual...

  • Page 7: Power Switch

    Follow in order the steps below to set up the printer. Installing the printer. (See page 6.) Connecting and arranging the cables. (See page 7.) Installing the roll paper. (See page 9.) Installing the ink cartridge.(See page 10.) Installing the printer driver. (See page 12.) TM-C610 User’s Manual 5...

  • Page 8: Installing The Printer

    Rubber foot Mounting table Screw holes ❏ Do not allow cables to catch or foreign matter to accumulate under the printer. ❏ Do not subject the printer to impact during operation. Otherwise, print problems may occur. 6 TM-C610 User’s Manual...

  • Page 9: Connecting And Arranging The Cables

    Insert the connector of the AC cable to the inlet of the AC adapter. Connect the DC cable of the AC adapter to the power connector of the printer, as shown in the illustration below. Ethernet interface model USB interface model Ethernet cable USB cable DC cable DC cable TM-C610 User’s Manual 7...
  • Page 10 Always use the included AC adapter. Using any other AC adapter can result in electric shock and fire. Should a fault ever occur, immediately turn off the power to the printer and unplug the AC cable from the wall socket. 8 TM-C610 User’s Manual...

  • Page 11: Installing/Replacing The Roll Paper

    Press down the release lever, and pull it to the front to open the roll paper cover. Remove the paper core if there is one. Load the roll paper in the orientation shown below. Pull the paper end to the paper exit keeping it within the paper ejection guide. TM-C610 User’s Manual 9...

  • Page 12: Installing/Replacing The Ink Cartridge

    Installing/Replacing the Ink Cartridge CAUTION: Always use the EPSON SJIC15P ink cartridge. Do not open the ink cartridge package until you are ready to install it in the printer. Do not remove the ink cartridge from the printer when you ship it.
  • Page 13 3 colors of ink are used for printing and for keeping the print head in good condition. When the ink level of even one color comes to the lowest limit, the printer stops printing. TM-C610 User’s Manual 11...

  • Page 14: Installing The Printer Driver

    Complete the installation by following the instructions displayed. For Ethernet Interface Model Make sure the printer is turned on. Set the IP address to the printer by using EPSON TMNet WinConfig. Click [Start] - [Control Panel] - [Printer] (or [Printers and Faxes]).

  • Page 15: Cleaning The Print Head

    (Power) LED starts flashing. (Power) LED stays on. When head cleaning finishes, the CAUTION: Do not do not turn off the printer or open the roll paper cover or the ink cartridge cover while the (Power) LED is flashing. TM-C610 User’s Manual 13...

  • Page 16: Troubleshooting

    If the roll paper cover does not open, follow the steps below. Turn off the printer. Remove the autocutter cover by pulling the part of the autocutter cover indicated in the circle in the illustration below. 14 TM-C610 User’s Manual...

  • Page 17: Operating Environment

    Computers with a processor of 1 GHz or better are recommended. Intel Pentium/Celeron series, AMD Athlon/Duron family, or processors that are compatible with these are recommended. 512 MB or larger is recommended. * : Must meet the system requirements for the supported OS. TM-C610 User’s Manual 15...

  • Page 18: Specifications

    (At 40°C {104°F}: up to 1 month) Overall dimensions (H × W × D) 185 × 200× 195 mm (Excluding the protrusion ) Mass Approximately 4 kg dpi: dots per 25.4 mm (dots per inch) Mbps: megabits per second 16 TM-C610 User’s Manual...
  • Page 19 EPSON 是 Seiko Epson Corporation 在日本、中华人民共和国及其它国家或地区的注册商标。 Microsoft、 Windows、 Windows Vista 和 Windows Server 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 本产品的以太网接口机型包含伯克利加利福尼亚大学及其捐献者开发的软件。 备注： 本手册中的内容有可能发生更改，恕不事先通知。 Copyright © 2010 Seiko Epson Corporation. All rights reserved. 20101224 制造商 : 精工爱普生株式会社 地址 : 日本东京都新宿区西新宿 2-4-1 对于中国的用户...
  • Page 20 请确认电源线符合相关安全标准，并包含电源系统接地端子 （PE 端子） 。 否则 可能会导致触电。 防止任何异物落入机内，以免引起火灾。 异物进入机器可能会导致火灾。 如果有水或其他液体溅入机内，请立即拔掉电源线，并且与销售商或精工爱普生 服务中心取得联系询问处理办法。 继续使用可能会导致火灾。 请勿在本产品的内部及周围使用可燃性气体的喷雾器。 否则可能造成火灾。 注意 : 请勿使用未在本手册中没有提到的方法连接线缆。 不同的连接方式可能会导致 本机损坏或烧毁。 确认将本机安放在一个坚固、稳定的水平面上。 机器如果落下则可能会破裂或 损坏。 请勿在潮湿或灰尘较多的地方使用本机。 过度潮湿和灰尘过多可能使得机器损 坏或发生火灾。 请勿在机器上放置任何重物。 不要站在机器上或靠在机器上。 这些作法可能会 使装置摔落或毁坏，或可能导致破损和伤害。 为了确保安全，长时间不使用时，请拔出本机的电源插头。 运输时请勿从产品上拆下墨盒。 使用限制 将本产品用于飞机、列车、船舶、汽车等的与运行直接相关的装置、防 灾防盗装置、各种安全装置等要求机能、精度等具备高度可信性、安全 性的用途时，为维持这些系统整体的可信性与安全，请采取故障自动防 护设计及冗长设计等措施，在确保系统全体安全的基础上使用本公司产 品。 本产品并非以使用于太空机器、干线通信机器、原子力控制机器、 医疗机器等需具备高度可信性与安全性的用途。若使用于前述用途时， 请客户充分进行确认和判断本产品的适用性。 18 TM-C610 使用说明书...
  • Page 21 错误 （ ERROR） 指示灯 解锁杆 墨水 （ INK） 指示灯 排纸导板 缺纸 （ PAPER OUT ） 指示灯 清洁 （ CLEANING ） 键 进纸 （ FEED ）键 电源开关 纸卷盖 墨盒盖 控制面板 （电源）指示灯： 绿色 电源打开时点亮，电源关闭时熄灭。 打印机正在操作 （初始化、充墨、打印头清洁或打印）或处于错误状态 时闪烁。 错误 （ERROR）指示灯： 红色 无法进行打印时点亮或闪烁，打印机联机时熄灭。 TM-C610 使用说明书 19...

  • Page 22: Paper Out

    按下述步骤设置打印机。 安装打印机。 （请参见第 20 页。 ） 连接并排布电缆。 （请参见第 21 页。 ） 安装纸卷。 （请参见第 23 页。 ） 安装墨盒。 （请参见第 24 页。 ） 安装打印机驱动程序。 （请参见第 26 页。 ） 安装打印机 ❏ 请勿将打印机放在多尘环境中。 ❏ 打印机必须水平安装。 ❏ 在打印机前端留出足够的空间以完全打开墨盒盖和卷纸盖，且注意 不要在打印机前放置障碍物，尤其是在安装台上安装打印机时。 ❏ 如果将打印机安装在操作期间可能使之掉落的位置，则务必用螺丝 固定打印机。 20 TM-C610 使用说明书...
  • Page 23 ❏ 在安装台上安装打印机时，用两颗螺丝 (M4) 或粘接胶带固定打印 机。 所用距离打印机橡胶支脚着地点 7 至 10 mm 的螺丝。 打印机 7~10 mm 85 mm 橡胶支脚 安装台 螺丝孔 ❏ 请勿使电缆被夹在或异物聚集在打印机下面。 ❏ 请勿使打印机在操作期间受到撞击。 否则，可能导致打印机故障。 连接并排布电缆 请确保关闭打印机。 请将手指伸到后盖顶部的槽口中，然后往后拉将其拆下。 槽口 对于 USB 接口机型，如下图所示将 USB 电缆连接至连接器。 对于以太网接口机型，将以太网电缆连接至连接器使其卡入到位。 将 AC 电缆的连接器插入 AC 适配器的入线口。 TM-C610 使用说明书 21...
  • Page 24 ºÚÃÂ÷–Œƒ 将 AC 适配器的 DC 电缆连接至打印机的电源连接器，如下图所示。 以太网接口机型 USB 接口机型 以太网电缆 USB 电缆 DC 电缆 DC 电缆 将所有连接电缆置于电缆挂钩中，如下图所示。 电缆挂钩 将后盖孔对准打印机背后底部的 2 个凸耳，然后关闭后盖。 凸耳 请确保电缆穿过后盖底部的凹口而未被夹住。 将 USB/ 以太网电缆的另一端连接至主机 / 网络集线器。 22 TM-C610 使用说明书...
  • Page 25 ºÚÃÂ÷–Œƒ 10. 将 AC 电缆的电源插头插入墙壁插座。 警告 : 务必使用附带的 AC 适配器。 使用任何其他 AC 适配器可能导致触电或火灾。 如果发生故障，请立即关闭打印机电源并从墙壁插座上拔下 AC 电缆。 安装 / 更换卷纸 打开打印机。 按住解锁杆并往前拉以打开卷纸盖。 取出纸卷芯 （若有） 。 按下图所示取向装入卷纸。 TM-C610 使用说明书 23...
  • Page 26 ºÚÃÂ÷–Œƒ 将卷纸末端拉至出纸口，使其保持在排纸导板以内。 合上纸卷盖。 卷纸会自动进给约 10 cm，然后进行自动裁切。 安装 / 更换墨盒 注意 : 务必使用 EPSON SJIC15P 墨盒。 未准备将墨盒装入打印机前，请勿打开墨盒包装。 运输时请勿从打印机上拆下墨盒。 打开打印机并确保墨水 （INK）指示灯点亮。 24 TM-C610 使用说明书...
  • Page 27 请在打开墨盒包装前将其摇晃 4 或 5 次。 如下图所示将墨盒轻轻推入墨盒架。 关闭墨盒盖。 首次安装墨盒时， （电源）指示灯开始闪烁，并开始充墨。 充墨 需要大约 4 分钟。 在此期间，请勿关闭打印机，或打开纸卷盖或墨 盒盖。 否则会浪费大量墨水。 （电源）指示灯在闪烁后持续点亮。 充墨完成后， 注： 首次安装墨盒时，打印机将使用墨水准备打印 （充墨） ，因此首个墨盒 的使用寿命会比之后的短。 墨盒使用寿命会因打印项目类型、打印设置、纸张类型、使用频率和温 度等因素而异。 为了确保打印质量，墨水 （INK）指示灯点亮之后，墨盒中仍会剩有部 分墨水。 墨盒包含 3 种颜色的墨水。 即使只指定一种颜色打印，为保持打印和打 印头处于良好状态，也会使用全部 3 种颜色。 只要有一种颜色的墨水剩 余量达到最低限，打印机就会停止打印。 TM-C610 使用说明书 25...
  • Page 28 对于 32 位操作系统，双击 “c61d32_XXXX.exe”图标。 对于 64 位操作系统，双击 “c61d64_XXXX.exe”图标。 按显示的指示完成安装。 对于以太网接口机型 请确保打开打印机。 使用 EPSON TMNet WinConfig 设置打印机的 IP 地址。 点击 ［开始］- ［控制面板］- ［打印机］ （或 ［打印机和传真］ ） 。 从菜单中点击 ［文件］- ［添加打印机］ 。 点击 ［添加本地打印机］ 。 选择 ［创建新端口］，选择 “端口类型”中的 ［Standard TCP/IP Port］并点击 ［下一步］ 。...
  • Page 29 成时， （电源）指示灯持续点亮。 注意 : （电源）指示灯闪烁时，请勿关闭打印机或者打印纸卷盖或墨 盒盖。 故障排除 错误 （ERROR）指示灯点亮或闪烁 ❏ 检查纸卷盖和墨盒盖是否均关闭。 如果打开，则将其关闭。 ❏ 如果墨水 （INK）指示灯点亮，则更换新墨盒。 ❏ 当缺纸 （PAPER OUT）指示灯点亮时，请检查卷纸是否用完。 如 果用完，则更换新卷纸。 ❏ 当缺纸 （PAPER OUT）指示灯闪烁时，请检查是否发生卡纸。 如 果发生卡纸，则按下述步骤取出卡住的卷纸，并正确安装卷纸。 ❏ 关闭打印机，然后再将其打开。 如果错误 （ERROR）指示灯仍然 闪烁，请联系您的上司或致电维修人员。 卡纸 发生卡纸故障时，切勿强行将纸拉出。 打开纸卷盖并取出卡住的纸。 如果纸卷盖不能打开，请按以下步骤操作。 关闭打印机。 TM-C610 使用说明书 27...
  • Page 30 Windows Server 2008 R2 （64 位） Windows Server 2008 SP2 （32/64 位） Windows Server 2003 R2 SP2 （32/64 位） 电脑 本打印机支持在上述操作系统运行的下述电脑。 兼容 PC/AT 建议使用处理器为 1 GHz 或以上的电脑。 建议使用 Intel Pentium/Celeron 系列、AMD Athlon/Duron 系列或兼容的处理器。 建议使用 512 MB 或以上。 * : 必须满足所支持 OS 的系统要求。 28 TM-C610 使用说明书...
  • Page 31 （在 0 至 30°C {32 至 86°F} 时 : 最多 6 个月） （在 40°C {104°F} 时 : 最多 1 个月） 总尺寸 (H × W × D) 185 × 200 × 195 mm （不包括突起部分） 重量 约 4 kg dpi : 点／ 25.4 mm （点／英寸） Mbps : 每秒兆位 TM-C610 使用说明书 29...
  • Page 32 Printed in China 中国印刷...
