Installation and Operating Instructions
MANUAL TRANSFER SWITCH - MODELS 6294, 6408 and 6376
Generac® transfer switches should be installed by a professional electrician familiar with electrical wiring and codes, and
experienced in working with generators. Generac accepts no responsibility for accidents, damages or personal injury
caused by incorrect installation. This transfer switch is intended for surface mounting INDOORS only. Our transfer
switches are UL listed to UL 1008 and meet the criteria of National Electrical code Article 702.6 for Optional Standby Sys-
tems.
If using the generator and transfer switch for larger appliances, such as electric water heaters, clothes dryers, electric
ranges and small air conditioners, check the labels on the appliances to be sure they do NOT exceed the rating of the gen-
erator. No appliance should have an amperage rating that exceeds the individual breaker rating in the transfer switch (20
or 30 amps).
Engine exhaust and some of its constituents are known to the state of California to cause cancer,
This product contains or emits chemicals known to the state of California to cause cancer,
INTRODUCTION: Thank you for purchasing a Generac Transfer Switch to safely connect a portable generator to the load
center in your home or business (single phase only) for standby power applications. Product features include:

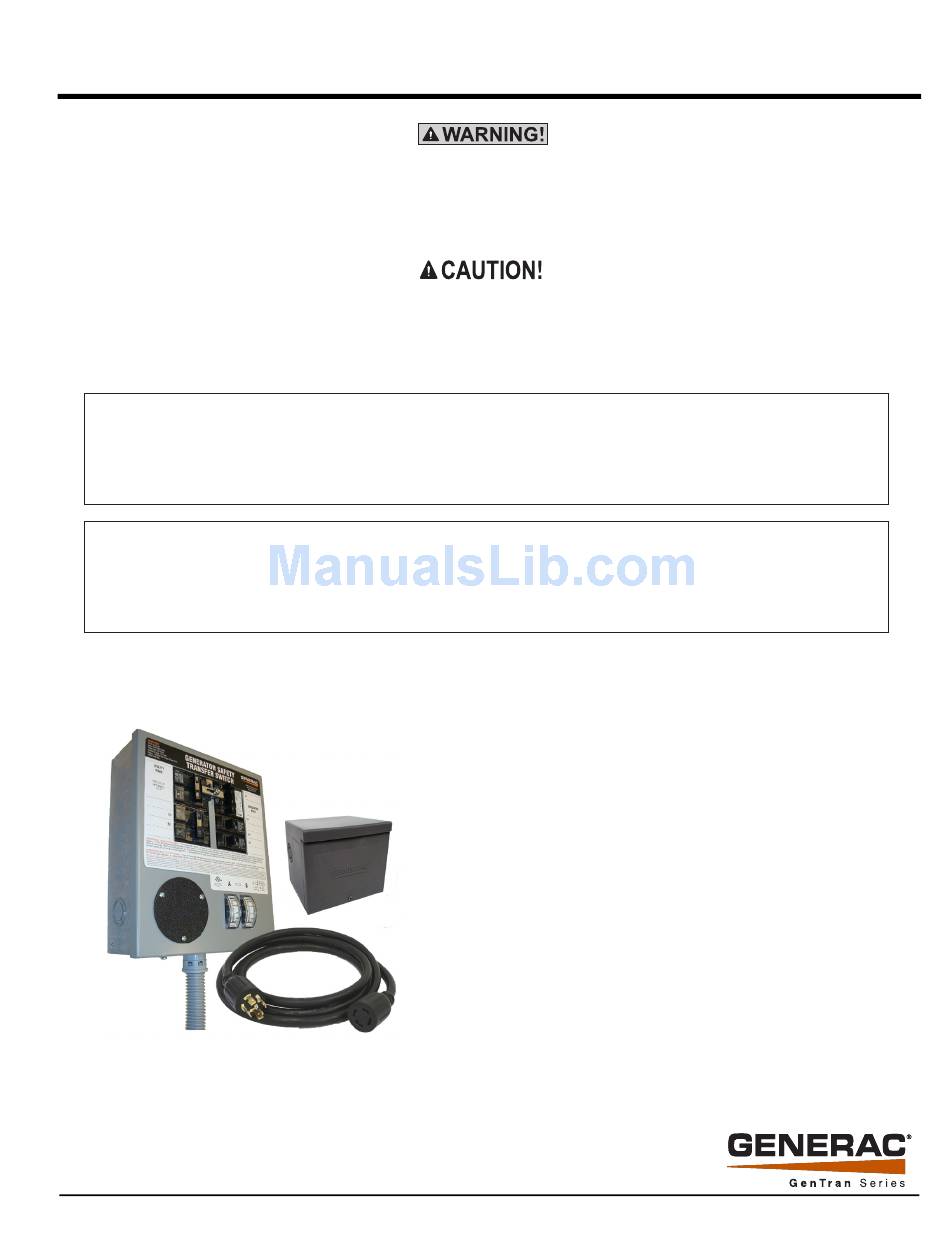

Kit Model 6294 Shown
Installation and Operating Instructions
WARNING!
California Proposition 65
birth defects, and other reproductive harm.
WARNING!
California Proposition 65
birth defects, and other reproductive harm.
•Generator and Utility feeds mechanically interlocked to prevent dangerous utility or
generator back feeding – thereby avoiding property damage and serious injury to
electrical workers.
•Pre-wired for fast, easy connection to the load center.
•Each model can be expanded up to 10 circuits using standard interchangeable type
circuit breakers. See Step 2, Section II.
•Accommodates GFCI and Arc-Fault breakers to meet the latest NEC requirements.
•Dual wattmeters help you monitor and balance the loads on your generator, pro-
longing generator life.
•Safe generator connection – Install the Power Inlet Box in a convenient location
outside for a quick cord connection to your generator.
•Surface mount enclosure indoors. Not approved for outdoor installation.
•Accepts Switched Neutral Kit (model 6297) for neutral bonded generators.
1
Advertisement
Table of Contents
Related Manuals for Generac Power Systems 6294
Summary of Contents for Generac Power Systems 6294
- Page 1 Installation and Operating Instructions MANUAL TRANSFER SWITCH - MODELS 6294, 6408 and 6376 Generac® transfer switches should be installed by a professional electrician familiar with electrical wiring and codes, and experienced in working with generators. Generac accepts no responsibility for accidents, damages or personal injury caused by incorrect installation.
-
Page 2: Compatible Circuit Breakers
6294 and 6408 only) • L14-20 male plug (Kit Model 6408 only) • 30 amp Flanged Inlet (inside Model 6376 only. Not included with 6294 and 6408) • Installation Manual and Warranty Registration card Tools and Items Needed for Installation: •... -
Page 3: Step 1 - Planning Your Installation
Table 1: SPECIFICATIONS Model 6294, 6408, 6376 # Circuits Provided on Transfer Switch Maximum # Circuits REQUIRED BREAKER FOR MAIN LOAD CENTER (not included) 60 amp 2-pole Utility Main Breaker 60 amp 2-pole Generator Main Breaker 30 amp 2-pole Breakers Provided with Unit 2 –... -
Page 4: Step 2 - Installation Procedure
Figure 1: Planning Your Installation Table 2: CIRCUIT WORKSHEET Circuit Amperage Appliance(s) or Circuits Step 2 – INSTALLATION PROCEDURE PLEASE READ THIS MANUAL IN ITS ENTIRETY BEFORE ATTEMPTING TO UNPACK, ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THIS EQUIPMENT. HAZARDOUS VOLTAGES ARE PRESENT INSIDE TRANSFER SWITCH ENCLOSURES THAT CAN CAUSE DEATH OR SEVERE PERSONAL INJURY. - Page 5 If additional circuits are added, the installer is responsible for providing appropriately sized wire(s) for each cir- cuit. III. INSTALLING THE POWER INLET BOX (Models 6294 and 6408 Only): 1. Remove the front cover of the power inlet box. Remove the 3 screws that secure the flanged inlet to the bottom plate.
-
Page 6: Step 3 - Using Your Transfer Switch
Step 3 – USING YOUR TRANSFER SWITCH NEVER run portable generators indoors or in garages, basements, or sheds. Portable generators should always be used at least 5 feet away from windows, doors, vents, or any other opening. Carbon Monoxide (CO) from a generator is deadly and can kill you in minutes. - Page 7 Figure 2: Wiring Diagram Installation and Operating Instructions...
- Page 8 Part No. 0K3772 Rev A 05/15/2013 Printed in USA Generac Power Systems, Inc. © Generac Power Systems, Inc. All rights reserved S45 W29290 Hwy. 59 Specifications are subject to change without notice. Waukesha, WI 53189 No reproduction allowed in any form without prior written con- 1-888-GENERAC (1-888-436-3722) sent from Generac Power Systems, Inc.
- Page 9 Instrucciones de instalación y funcionamiento INTERRUPTOR DE TRANSFERENCIA MANUAL - MODELOS 6294, 6408 y 6376 ADVERTENCIA Los interruptores de transferencia de Generac® deben ser instalados por un electricista profesional familiarizado con cableados y códigos de electricidad, y con experiencia trabajando con generadores. Generac no se responsabiliza por accidentes, daños o lesiones personales causados por una instalación incorrecta.
- Page 10 Interruptor de transferencia manual con mazo de cables, conductos, accesorios y conectores de cable (6) • Caja de entrada eléctrica de 30 amperios (solamente modelos 6294 y 6408) • Cable de alimentación de 10 pies con extremos L14-30 macho y hem- bra (modelos 6294 y 6408) •...
-
Page 11: Paso 1: Planificación De La Instalación
Tabla 1: ESPECIFICACIONES Modelo 6294, 6408, 6376 N.º de circuitos proporcionados en el interruptor de transferencia N.º máximo de circuitos Disyuntor requerido para el centro de carga principal (no se incluye) de 60 amperios, 2 polos Disyuntor principal del servicio eléctrico... -
Page 12: Paso 2: Procedimiento De Instalación
Determine dónde instalará la caja de alimentación eléctrica en una pared exterior como mínimo 5 pies desde cualquier abertura (puertas, ventanas, conductos de ventilación, etc.). Vea la Figura 1, a continuación. Figura 1: INSTALACIÓN TÍPICA PELIGRO El uso del generador en ambientes cerrados PUEDE MATARLO EN MINUTOS. - Page 13 Si se agregan circuitos adicionales, el instalador es responsable de proporcionar los cables del tamaño correcto para cada circuito. III. INSTALACIÓN DE LA CAJA DE ENTRADA DE ALIMENTACIÓN ELÉCTRICA (incluyendo en 6294 y 6408): Quite la tapa delantera de la caja de alimentación eléctrica.
- Page 14 PASO 3: USO DEL INTERRUPTOR DE TRANSFERENCIA PELIGRO NUNCA haga funcionar generadores portátiles en interiores o garajes, sótanos o galpones. Los generadores portátiles siempre se deben usar como mínimo a 5 pies de distancia de ventanas, puertas, conductos de ventilación o cualquier otra abertura.
- Page 15 Figura 2: DIAGRAMA DE CABLEADO Instrucciones de instalación y funcionamiento...
- Page 16 Núm. de pieza 0K3772 Rev A 15/05/2013 Impreso en los EE. UU. Generac Power Systems, Inc © Generac Power Systems, Inc. Todos los derechos respaldodos S45 W29290 Hwy. 59 Las especificaciones están sujetas a cambios sin aviso. Waukesha, WI 53189 1-888-GENERAC (1-888-436-3722 www.generac.com...
- Page 17 Instructions d'installation et d'utilisation COMMUTATEUR DE TRANSFERT MANUEL - MODÈLES 6294, 6408 et 6376 AVERTISSEMENT Les commutateurs de transfert Generac ®doivent être installés par un électricien professionnel qui se connaît bien en câbles et codes électriques et a de l'expérience avec les génératrices. Generac décline toute responsabilité pour les acci- dents, les dommages ou les blessures causés par une installation incorrecte.
- Page 18 Un commutateur de transfert manuel avec faisceau électrique, con- duit, raccords et serre-fils (6) • Boîte d'entrée d'alimentation de 30 ampères (modèles 6294 et 6408) • Cordon d'alimentation de 10 pieds avec des bouts mâle et femelle L14-30 ((modèles 6294 et 6408) •...
-
Page 19: Étape 1 : Préparer L'installation
Tableau 1: CARACTÉRISTIQUES Modèle 6294, 6408, 6376 Nombre de circuits disponibles sur le commutateur de transfert Nombre maximum de circuits DISJONCTEUR OBLIGATOIRE POUR LE CENTRE DE DISTRIBUTION PRINCIPAL Bipolaire de 60 ampères (non fourni) Disjoncteur principal de l'alimentation normale Bipolaire de 60 ampères Disjoncteur principal de l'alimentation par génératrice... -
Page 20: Étape 2 : Procédure D'installation
l'extérieur. Ne mettez jamais en marche une génératrice à l'intérieur ! Si le centre de distribution se trouve dans un sous-sol ou dans une pièce, vous devez installer une boîte d'entrée d'alimentation à l'extérieur de ;a maison ou de l'immeuble pour éviter de faire passer le cordon de la génératrice à travers une porte ou une fenêtre. Lorsque vous avez tous les composants nécessaires à... - Page 21 III. INSTALLATION DE LA BOÎTE D'ENTRÉE D'ALIMENTATION (Modèles 6294 et 6408) : 1. Enlevez la couverture de la boîte d'entrée d'alimentation. Enlevez les 3 vis fixant l'entrée à bride sur la plaque inférieure.
-
Page 22: Étape 3 : Utilisation Du Commutateur De Transfert
support. En vous appuyant sur les méthodes de câblage approuvées, installez les fils à travers une des entrées défonçables pratiquées dans le boîtier. Faites bien attention à sceller le trou par lequel le conduit passe à travers le mur. 3. Prolongez le câblage à l'intérieur de la boîte d'entrée d'alimentation d'approximativement 8 pouces du point d'entrée. - Page 23 Figure 2: DIAGRAMME DE CÂBLAGE Instructions d'installation et d'utilisation...
- Page 24 Numéro de la pièce. 0K3772 Rev A 05/15/2013 Imprimé aux Etats-Unis Generac Power Systems, Inc. © Generac Power Systems, Inc. Tous droits réservés S45 W29290 Hwy. 59 Les caractéristiques sont sujettes au changement sans communication Waukesha, WI 53189 préalable. 1-888-GENERAC (1-888-436-3722)
