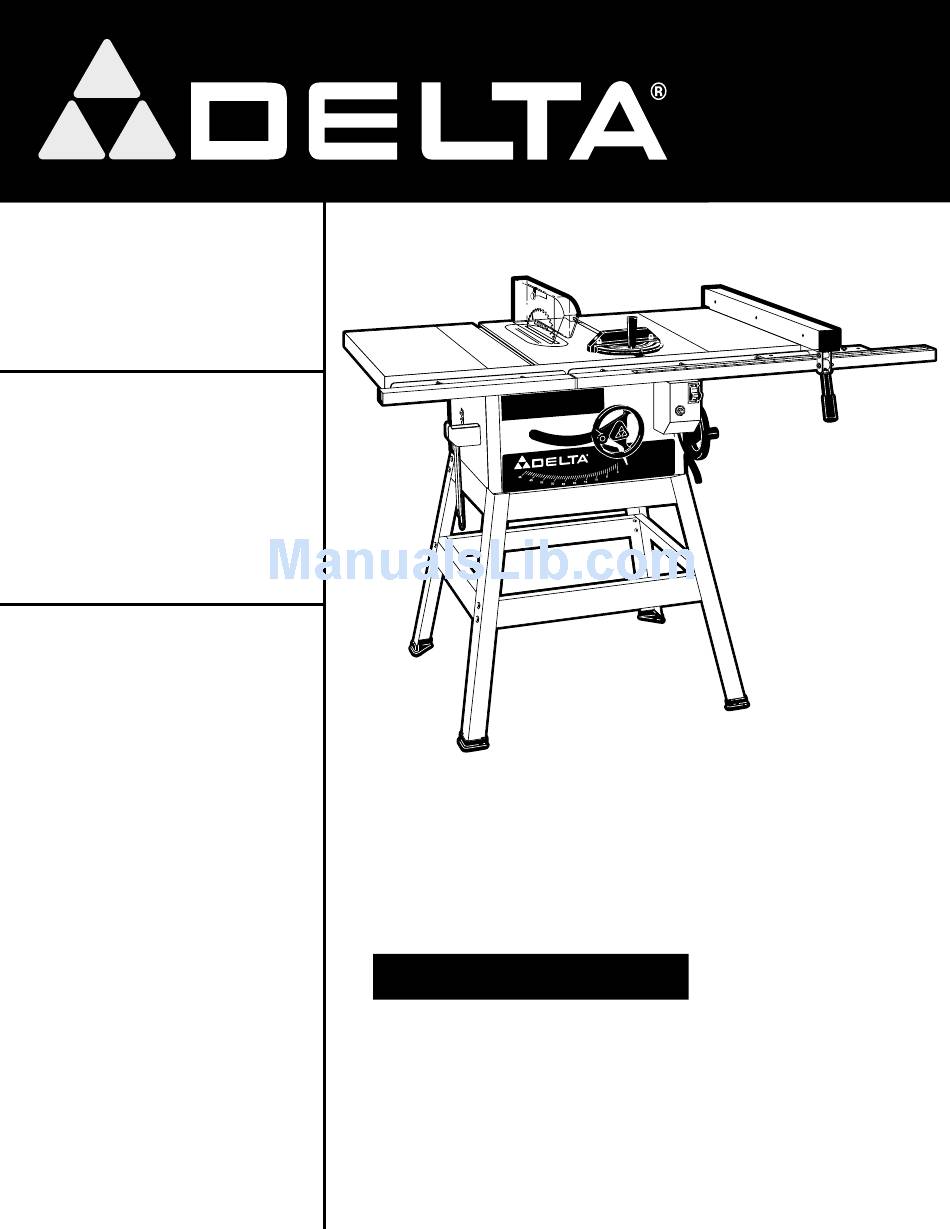

Delta TS350 Instruction Manual

10" table saw
Hide thumbs Also See for TS350:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

10" Table Saw
Scie à Table de
254 mm (10 po)
Sierra de Mesa
de
10" pulg.
A18095 _ Rev. B_10-10-06
Copyright © 2006 Delta Machinery
10" Contractors Saw

Instruction Manual

Manuel d'utilisation
Manual de instrucciones
FRANÇAIS (31)
ESPAÑOL (60)
www.deltamachinery.com
(800) 223-7278 - US
(800) 463-3582 - CANADA
TS350
(Model 36-978/36-979)
