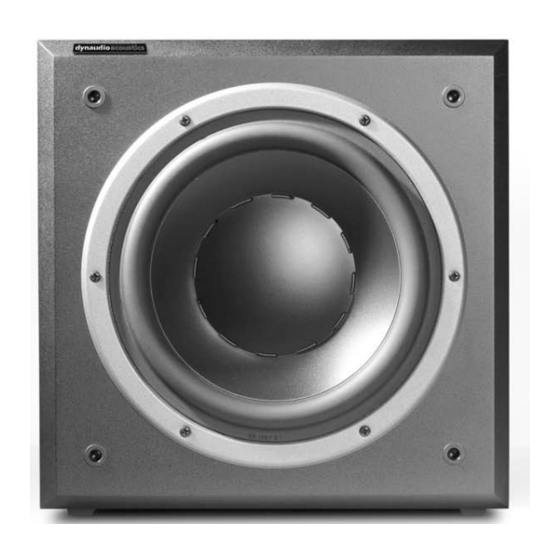

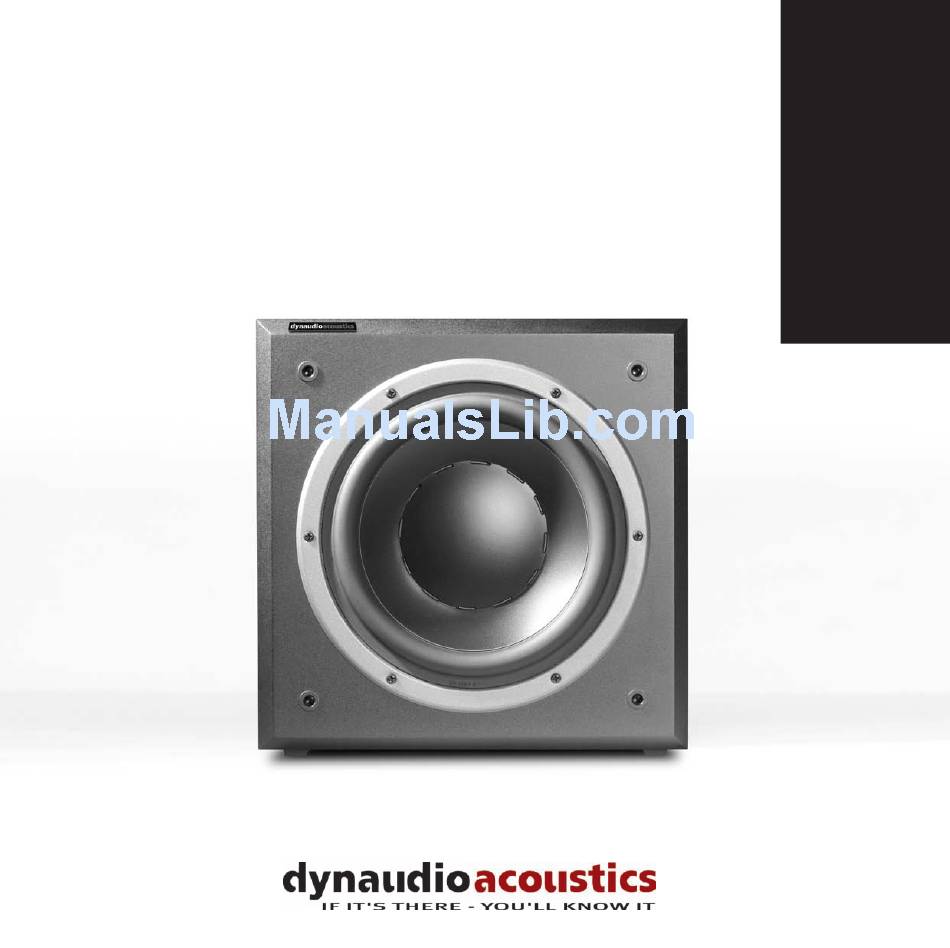

- Page 1 BM 9 S Owners Manual...
-
Page 2: Table Of Contents
Ein-/Ausschalten (POWER ON/OFF)..............21 Lautstärke einstellen (Gain) ................22 Subwoofer-Grenzfrequenz wählen (SUB Lowpass).......... 22 Phase einstellen (Phase) .................. 23 Satelliten-Grenzfrequenz anpassen (SAT Highpass)........23 Fehlersuche......................24 Technische Informationen/Garantie ..............25 Sicherung ersetzen ................... 25 Technische Daten ..................... 26 Garantie......................27 Dynaudio Acoustics BM9S... -
Page 3: Safety
16.To completely disconnect this equipment from the mains, disconnect the power supply cord plug from the receptacle. 17.The mains plug of the power supply cord shall remain readily operable. Dynaudio Acoustics BM9S... -
Page 4: Safety Signs
Indicates in combination with a safety sign a potentially hazardous situation which, if WARNING not avoided, could result in death or serious injury. Indicates in combination with a safety sign a hazardous situation which, if not avoided, DANGER will result in death or serious injury. Dynaudio Acoustics BM9S... -
Page 5: Before Operation
How this operating manual is structured This operating manual is divided in three main chapters, in which you can find all the information needed to operate the BM9S successfully: • Before operation: Learn all about unpacking and connecting the subwoofer. The controls and connections on the back panel are also described here. -
Page 6: Unpacking
To fit the grille: Line up the studs with the corresponding front baffle holes. Gently push the grille in at all corners. Note: • Be careful when mounting the grille not to touch the cone of the loudspeaker itself. Dynaudio Acoustics BM9S... -
Page 7: Controls And Connections
Allows cutting off low frequencies of the signal provided at the SAT/SUB OUT. • Flat: signal is not processed • 60: cut-off frequency at 60 Hz • 80: cut-off frequency at 80 Hz Terminal pinout 1 = 0 2 = + 3 = – Dynaudio Acoustics BM9S... -
Page 8: Connecting The Subwoofer
CAUTION DAMAGE OF DEVICE DUE TO IMPROPER CONNECTION! Set the mains power switch to OFF before connecting the BM9S. Only switch the subwoofer on (mains power switch to ON) after all connections and set up steps have been properly completed. -
Page 9: Connecting A Single Subwoofer
Stereo Note: • You can also use both connection types. The signals will be combined in the BM9S and routed accordingly. This allows the BM9S to reproduce both the LFE channel information as well as the bass range of the connected satellite system. -
Page 10: Operation
Operation Connecting loudspeakers If your source provides bass management, you can use the BM9S LFE input alone in LFE or SLAVE mode, depending on the management system capabilities. Avoid double processing if possible. Connecting speakers 1. Connect the subwoofer as explained in “Connecting a single subwoofer” on page 7. -
Page 11: Adjusting The Volume (Gain)
• Perhaps subwoofer cut-off frequency is already set in the bass management of your source. Please refer to the operating manual of your source. In general use only one bass management system. Please also heed the instructions given in the operating manual of your loudspeakers. Dynaudio Acoustics BM9S... -
Page 12: Setting The Phase (Phase)
Therefore it makes sense to limit the bass range of the connected speakers (called “satellites” in this case) by a highpass filter. The BM9S provides three settings to achieve this: • Flat = no limitation •... -
Page 13: Troubleshooting
There may be various reasons why the subwoofer doesn’t function properly in a system without it being faulty. The checklist below will help solve problems you may encounter. Before consulting your Dynaudio Acoustics dealer, check this list first. Check this first: Check if all signal cables are connected properly. -
Page 14: Technical Information/Warranty
1. Switch off the mains power switch and unplug the power cable. 2. Pull out the fuse holder 3. Replace fuse with same type and rating 4. Push fuse holder back firmly until it is locked into position. Dynaudio Acoustics BM9S... -
Page 15: Technical Specifications
29,4 cm x 28,9 cm x 31,8 cm (incl. feet and grille) (height x width x depth) Cabinet volume 15,9 liters Weight 10 kg Mains 100-120 V, 50/60 Hz, Fuse T3.15 A 220-240 V, 50/60 Hz, Fuse T1.6 A Dynaudio Acoustics BM9S... -
Page 16: Warranty
Technical Information/Warranty Warranty Dynaudio Acoustics provides a transferable one-year limited manufacturer’s warranty. This warranty only covers faults or defects in material and production. Damage caused as a result of abuse, misuse or defective associated electronics is not covered by the warranty. -
Page 17: Sicherheit
Deutsch Sicherheit Bestimmungsgemäßer Gebrauch Der Subwoofer Dynaudio Acoustics BM9S ist ein Lautsprecher mit integriertem Verstärker zur Wiedergabe tiefster Frequenzen. Er wurde konzipiert für den Einsatz in Audio-Video-Anlagen im Heimbereich und darf auch nur dort betrieben werden. Bei nicht bestimmungsgemäßem Gebrauch können Sicherheit und Funktionsfähigkeit nicht garantiert werden. -
Page 18: Vor Dem Betrieb
Textkennzeichnungen Hinweis Diese Textstellen geben Ihnen zusätzliche Informationen, die zum Verständnis des BM9S und seiner Bedienung wichtig sind. Stellen, die mit einem Pfeil gekennzeichnet sind, fordern Sie auf, etwas zu tun. Lesen Sie bitte sorgfältig die dort gegebenen Anleitungen. Mehrere Tätigkeiten, die nacheinander ausgeführt werden müssen, sind entsprechend nummeriert. -
Page 19: Auspacken
Subwoofers ist hierbei eine klangliche Auswirkung vernachlässigbar. Abdeckung abnehmen/anbringen: Zum Abnehmen, Abdeckung nach vorne abziehen. Zum Anbringen, Stifte genau über die Vertiefungen platzieren und Rahmen ganz eindrücken. Hinweis: • Achten Sie darauf, die Bassmembran nicht zu berühren. Dynaudio Acoustics BM9S... -
Page 20: Anschluss- Und Bedienelemente
Begrenzt die untere Wiedergabefrequenz des Signals, das an SAT/SUB OUT ausgegeben wird. • Flat: keine Begrenzung • 60: Grenzfrequenz = 60 Hz • 80: Grenzfrequenz = 80 Hz Pinbelegung 1 = 0 2 = + 3 = – Dynaudio Acoustics BM9S... -
Page 21: Subwoofer Anschließen
Schalten Sie den Subwoofer erst ein (Netzschalter auf ON), wenn Sie alle Verbindungen und Einstellungen vorgenommen haben. LFE/Slave IN SAT/SUB IN Subwoofer Eingänge Der BM9S verfügt über zwei unterschiedliche Signal-Eingänge: LFE/Slave IN Dieser Eingang dient zum Anschluss des LFE-Kanals (Low Frequency Effect). Highpass Lowpass Das Signal wird verwendet: •... - Page 22 Stellen Sie den Mode-Schalter auf LFE. Stereo Hinweis: • Sie können auch beide Anschlussarten verwenden. Im BM9S werden die beiden Eingangssignale addiert und entsprechend weitergeführt. Sie erzielen dadurch sowohl die Wiedergabe des LFE-Kanals als auch des Bassanteils der weiteren Lautsprecher.
-
Page 23: Bedienung
Lautsprecher anschließen Verfügt Ihre Signalquelle über ein Bassmanagement, so können Sie in Abhängigkeit von den Möglichkeiten des Managementsystems ausschließlich den LFE-Eingang des BM9S im LFE- oder Slave-Mode verwenden. Vermeiden Sie unbedingt die doppelte Verarbeitung des Signals. Lautsprecher anschließen 1. Verbinden sie den Subwoofer, wie im Kapitel „Einen einzelnen Subwoofer anschließen”... -
Page 24: Lautstärke Einstellen (Gain)
• Möglicherweise ist die Grenzfrequenz im Bassmanagement Ihrer Signalquelle bereits eingestellt. Entsprechende Hinweise finden Sie in der Bedienungsanleitung Ihrer Signalquelle. Verwenden Sie wenn möglich nur ein einziges Bassmanagement-System. • Beachten Sie auch mögliche Hinweise und Empfehlungen in der Bedienungsanleitung Ihrer weiteren Lautsprecher. Dynaudio Acoustics BM9S... -
Page 25: Phase Einstellen (Phase)
Es ist daher sinnvoll, die angeschlossenen Lautsprecher durch eine Begrenzung der Tieftonwiedergabe zu entlasten (diese Filterung wird als „Hochpass“ bezeichnet). Der BM9S ermöglicht hierzu drei Einstellungen: • Flat = keine Begrenzung • 60 Hz = Frequenzen unter 60 Hz werden abgeschnitten •... -
Page 26: Fehlersuche
Defekt vorliegt. Die Check-Liste im folgenden soll helfen, auftauchende Probleme zu beheben. Bevor Sie sich also auf den Weg zu Ihrem Dynaudio Acoustics Fachhändler machen, vergleichen Sie bitte zuerst die möglichen Fehlerquellen anhand der Tabelle. -
Page 27: Technische Informationen/Garantie
1. Schalten Sie den Subwoofer aus und ziehen Sie das Netzkabel heraus. 2. Ziehen Sie die den Sicherungshalter heraus. 3. Ersetzen Sie die defekte Sicherung durch eine neue gleichen Typs. 4. Schieben Sie den Sicherungshalter wieder in die Öffnung, bis er einrastet. Dynaudio Acoustics BM9S... -
Page 28: Technische Daten
29,4 cm x 28,9 cm x 31,8 cm (Höhe x Breite x Tiefe) (inkl. Füße und Abdeckung) Gehäusevolumen 15,9 Liter Gewicht 10 kg Netzanschluss 100-120 V, 50/60 Hz, Sicherung T3,15 A 220-240 V, 50/60 Hz, Sicherung T1,6 A Dynaudio Acoustics BM9S... -
Page 29: Garantie
Technische Informationen/Garantie Garantie Dynaudio Acoustics gewährt auf Lautsprecher eine Garantie von einem Jahr. Diese Garantie erstreckt sich ausschließlich auf Material- und Fertigungsmängel. Schäden, die durch unsachgemäßen Betrieb oder defekte Verstärker entstanden sind, werden von der Garantie nicht abgedeckt. Als Nachweis für den Garantieanspruch gilt der Kaufbeleg. Die Abwicklung von Reklamationen erfolgt in der Regel über einen autorisierten Dynaudio Acoustics-... - Page 30 Phone +45 87 - 427 000 Denmark DYNAUDIO Acoustics A/S Sverigesvej 15 DK-8660 Skanderborg Denmark Phone/Tel. +45 86 52 34 11 Sales/Vertrieb DYNAUDIO Acoustics (UK) Ltd. Unit 21, Riverside Workshops 28 Park Street, London SE1 9EQ. UK. Phone/Tel. +44 171 403 3808...
