Summary of Contents for Dynaudio BM14S

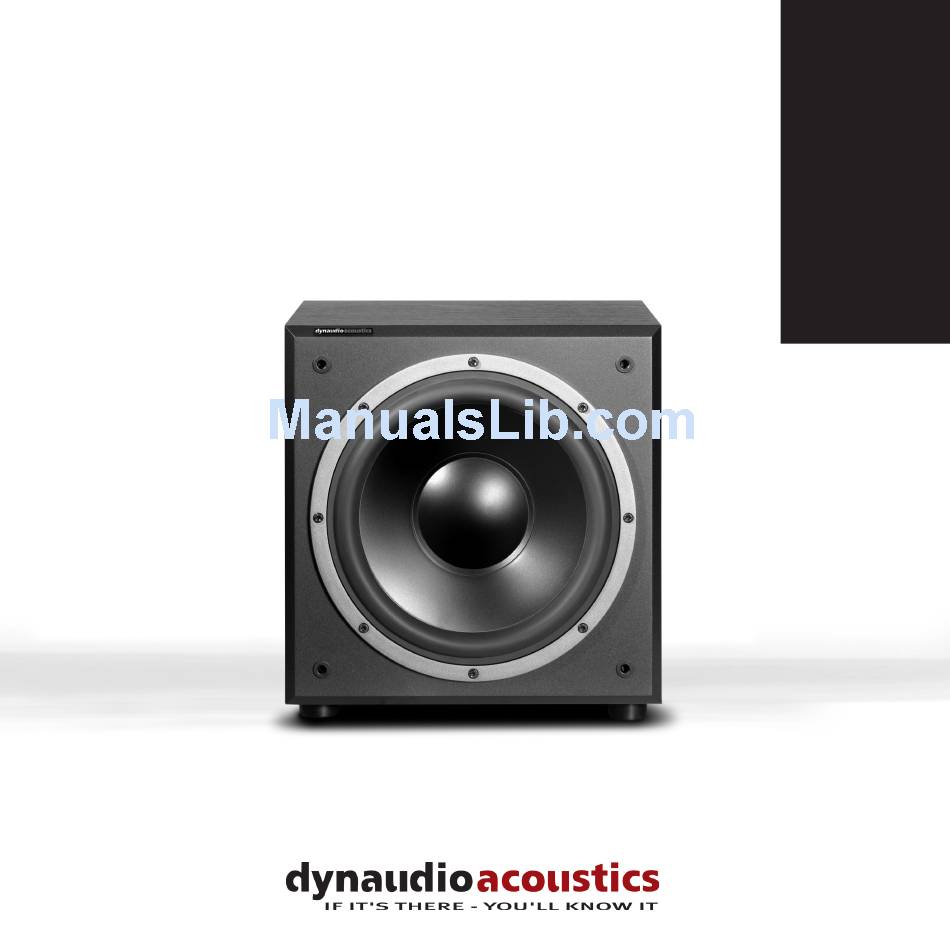

- Page 1 BM14S Operating Guide...
-
Page 2: Table Of Contents
2. Zu dieser Anleitung ......15 2. About the BM14S ....... 2 Verwendete Zeichen und Symbole . -
Page 3: Important Safety Instructions
17. The mains plug of the power supply cord shall remain readily operable. 18. Danger: To reduce the risk of electric shock, do not remove the back panel and do not expose the apparatus to rain or moisture. No user serviceable parts inside. Refer servicing to qualified personnel. Dynaudio Acoustics BM14S... -
Page 4: Intended Use
2. About the BM14S The BM14S subwoofer is intended to operate with the BM series monitors. The BM14S will complement stereo and multichannel monitoring equally well and when daisy-chaining of subwoofers is needed, it sports a low level LFE input/output. -
Page 5: About This Operating Manual
Note: Additional information is provided, which is important to fully understand the BM14S and how to operate it. The arrow will identify steps to be performed. Please follow the instructions carefully. Multiple steps that should be performed consecutively are numbered. Please follow these instructions carefully. -
Page 6: Getting Started
To fit the grille: Line up the studs with the corresponding front baffle holes. Gently push the grille in at all corners. Note: Be careful when mounting the grille not to touch the cone of the loudspeaker itself. Dynaudio Acoustics BM14S... -
Page 7: Controls And Connections
Highpass setting and provided at the SAT/SUB output. 11 LFE • LFE/Slave: input for LFE signal • Slave: output to next subwoofer if installed Terminal pinout (sockets 9, 10 and 11) 1 = 0 2 = + 3 = – Dynaudio Acoustics BM14S... -
Page 8: Connecting The Subwoofer
Damage due to improper connections! Improper connections may damage the device. Set the mains power switch to OFF before connecting the BM14S. Only switch the subwoofer on (mains power switch to ON) after all connections and set up steps have been properly completed. -
Page 9: Connecting A Single Subwoofer
• Use Slave mode if you want to use an external bass management system. Multiple subwoofer connections The BM14S can be used stand-alone or together with multiple subwoofer units. Using multiple units may be helpful if the listening room is quite large or has difficult acoustic conditions. -
Page 10: Operation
5. Operation Connecting loudspeakers If your source provides bass management, you can use the BM14S LFE input alone in LFE or SLAVE mode, depending on the management system capabilities. Avoid double processing if possible. To connect loudspeakers 1. Connect the subwoofer (see “Connecting a single subwoofer” on page 7). -
Page 11: Adjusting The Volume (Gain)
• Perhaps subwoofer cut-off frequency is already set in the bass management of your source. Please refer to the operating manual of your source. In general use only one bass management system. Please also heed the instructions given in the operating manual of your loudspeakers. Dynaudio Acoustics BM14S... -
Page 12: Setting The Phase (Phase)
Therefore it makes sense to limit the bass range of the connected speakers (called “satellites” in this case) by a highpass filter. The BM14S provides three settings to achieve this: • Flat = no limitation •... -
Page 13: Troubleshooting
There may be various reasons why the subwoofer doesn’t function properly in a system without it being faulty. The checklist below will help solve problems you may encounter. Before consulting your Dynaudio Acoustics dealer, check this list first. Check this first: Check if all signal cables are connected properly. -
Page 14: Maintenance
DANGER Dangerous voltage inside! Cleaning the BM14S or other system components when switched on can lead to damages or electric shock. Switch off the subwoofer and all other components of your system when cleaning any of these components. -
Page 15: Changing The Fuse
3. Replace fuse with same type and rating 4. Push fuse holder back firmly until it is locked into position. 8. Warranty Dynaudio Acoustics provides a transferable one-year limited manufacturer’s warranty. This warranty only covers faults or defects in material and production. Damage caused as a result of abuse, misuse or defective associated electronics is not covered by the warranty. -
Page 16: Technical Specifications
36,8 cm x 35,0 cm x 42,0 cm / 14.5" x 13.8" x 16.5" (height x width x depth) (incl. feet and grille) Cabinet volume 31 liters Weight 21 kg Mains 120 V, 50/60 Hz, Fuse T4 A 220-240 V, 50/60 Hz, Fuse T2 A Dynaudio Acoustics BM14S... -
Page 17: Über Den Subwoofer Bm14S
Über den Subwoofer BM14S Deutsch 1. Über den Subwoofer BM14S Der Subwoofer BM14S wurde insbesondere für den Betrieb mit den Monitorlautsprechern der BM-Serie konzipiert und eignet sich gleichermaßen sowohl für die Stereo- als auch Mehrkanalwiedergabe. Für den Einsatz mehrerer Subwoofer (daisy chain) bietet der BM14S einen LFE-Eingang und -Ausgang. -
Page 18: Sicherheitshinweise
Bedienelemente sind im Text fett markiert. 3. Sicherheitshinweise Bestimmungsgemäßer Gebrauch Der Subwoofer Dynaudio Acoustics BM14S ist ein Lautsprecher mit integriertem Verstärker zur Wiedergabe tiefster Frequenzen. Er wurde konzipiert für den Einsatz im professionellen Studiobereich und darf auch nur dort betrieben werden. Bei nicht bestimmungsgemäßem Gebrauch können Sicherheit und Funktionsfähigkeit nicht... -
Page 19: Allgemeine Sicherheitshinweise
Achten Sie darauf, dass der Netzstecker genau zu dem Steckdosen-System ihres Wohnraumes passt. Sollten Sie hier Abweichungen feststellen, schließen Sie den Subwoofer nicht an und kontaktieren Sie Ihren Dynaudio Acoustics Fachhändler. Während schlechter Wetterbedingungen sollten Sie jedes elektrische Gerät zum Schutz vor Blitzschlag vom Stromnetz trennen. -
Page 20: Vor Dem Betrieb
Subwoofers ist hierbei eine klangliche Auswirkung vernachlässigbar. Abdeckung abnehmen/anbringen: Zum Abnehmen, Abdeckung nach vorne abziehen. Zum Anbringen, Stifte genau über die Vertiefungen platzieren und Rahmen ganz eindrücken. Hinweis: Achten Sie beim Montieren der Stoffabdeckung darauf, die Bassmembran nicht zu berühren. Dynaudio Acoustics BM14S... -
Page 21: Anschluss- Und Bedienelemente
Reglereinstellung Highpass im Frequenzumfang nach unten begrenzt und am Ausgang SAT/SUB wieder ausgegeben. 11 LFE • LFE/Slave: Eingang für das LFE-Signal • Slave: Ausgang zum Anschluss eines weiteren Subwoofers Pinbelegung (Anschlüsse 9, 10 und 11) 1 = 0 2 = + 3 = – Dynaudio Acoustics BM14S... -
Page 22: Den Subwoofer Anschließen
Schalten Sie den Subwoofer erst ein (Netzschalter auf ON), wenn Sie alle Verbindungen und Einstellungen vorgenommen haben. LFE/Slave SAT/SUB Subwoofer Eingänge Der BM14S verfügt über zwei unterschiedliche Signal-Eingänge: LFE/Slave Dieser Eingang dient zum Anschluss des LFE-Kanals (Low Frequency Effect). Das Signal wird verwendet: Lowpass Highpass •... - Page 23 • Verwenden Sie den Slave-Modus, wenn Sie mit einem externen Bassmanagement arbeiten wollen. Mehrere Subwoofer anschließen Der BM14S kann allein oder zusammen mit weiteren Subwoofern betrieben werden. Dies ist dann sinnvoll, wenn der verwendete Raum besonders groß ist oder ungünstige akustische Verhältnisse herrschen.
-
Page 24: Bedienung
Lautsprecher anschließen Verfügt Ihre Signalquelle über ein Bassmanagement, so können Sie in Abhängigkeit von den Möglichkeiten des Managementsystems ausschließlich den LFE-Eingang des BM14S im LFE- oder Slave-Modus verwenden. Vermeiden Sie unbedingt die doppelte Verarbeitung des Signals. Lautsprecher anschließen: 1. Verbinden sie den Subwoofer, wie im Kapitel „Einen einzelnen Subwoofer anschließen“... -
Page 25: Lautstärke Einstellen (Gain)
• Möglicherweise ist die Grenzfrequenz im Bassmanagement Ihrer Signalquelle bereits eingestellt. Entsprechende Hinweise finden Sie in der Bedienungsanleitung Ihrer Signalquelle. Verwenden Sie wenn möglich nur ein einziges Bassmanagementsystem. Beachten Sie auch mögliche Hinweise und Empfehlungen in der Bedienungsanleitung Ihrer weiteren Lautsprecher. Dynaudio Acoustics BM14S... -
Page 26: Phase Einstellen (Phase)
Es ist daher sinnvoll, die angeschlossenen Lautsprecher durch eine Begrenzung der Tieftonwiedergabe zu entlasten (diese Filterung wird als „Hochpass“ bezeichnet). Der BM14S ermöglicht hierzu drei Einstellungen: • Flat = keine Begrenzung • 60 Hz = Frequenzen unter 60 Hz werden abgeschnitten •... -
Page 27: Im Falle Einer Störung
Defekt vorliegt. Die Check-Liste im folgenden soll helfen, auftauchende Probleme zu beheben. Bevor Sie sich also auf den Weg zu Ihrem Dynaudio Acoustics Fachhändler machen, vergleichen Sie bitte zuerst die möglichen Fehlerquellen anhand der Tabelle. -
Page 28: Pflegen
Sorgfalt beim Umgang mit hochwertigen Produkten hinausgeht. GEFAHR Elektrische Spannung im Innern! Das Reinigen des BM14S oder anderer Anlagenteile im eingeschalteten Zustand kann zu Beschädigungen oder Stromschlag führen. Schalten Sie den BM14S und alle weiteren Anlagenkomponenten vor dem Reinigen aus. -
Page 29: Die Sicherung Ersetzen
4. Schieben Sie den Sicherungshalter wieder in die Öffnung, bis er einrastet. 8. Garantie Dynaudio Acoustics gewährt auf Lautsprecher eine Garantie von einem Jahr. Diese Garantie erstreckt sich ausschließlich auf Material- und Fertigungsmängel. Schäden, die durch unsachgemäßen Betrieb oder defekte Verstärker entstanden sind, werden von der Garantie nicht abgedeckt. -
Page 30: Technische Daten
36,8 cm x 35,0 cm x 42,0 cm (inkl. Füße und Abdeckung) (Höhe x Breite x Tiefe) Gehäusevolumen 15,9 Liter Gewicht 21 kg Netzanschluss 120 V, 50/60 Hz, Sicherung T4 A 220-240 V, 50/60 Hz, Sicherung T2 A Dynaudio Acoustics BM14S... - Page 32 BM14S Operating Guide Dynaudio Acoustics c/o TC Electronics A/S Sindalsvej 34 8240 Risskov Phone +45 87 - 427 000 Denmark...
