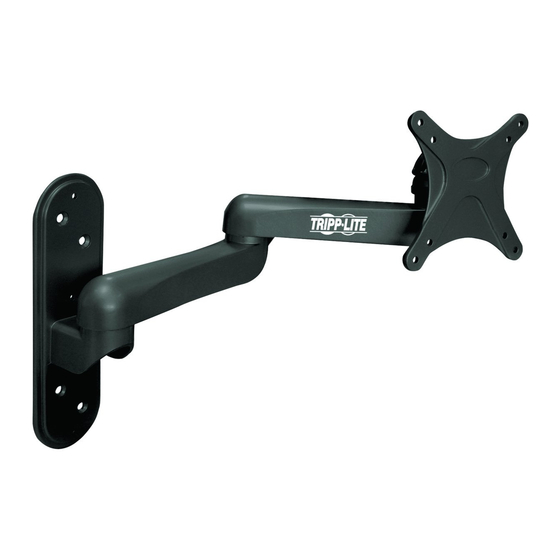

Tripp Lite DWM1327SE Owner's Manual

Tilt flat screen wall mount
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
75x75
100x100
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
14-03-248-93332B.indb 1
Owner's Manual
Tilt Flat Screen
Wall Mount
MODEL: DWM1327SE
27"
Copyright © 2014 Tripp Lite. All rights reserved.
MAX
1
15kg
(33lbs)
MAX
4/11/2014 2:47:22 PM

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite DWM1327SE

Summary of Contents for Tripp Lite DWM1327SE

  • Page 1 CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! 27” 75x75 15kg 100x100 (33lbs) 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. All rights reserved. 14-03-248-93332B.indb 1 4/11/2014 2:47:22 PM...

  • Page 2: Warranty & Warranty Registration

    WARRANTY REGISTRATION Visit www.tripplite.com/warranty today to register the warranty for your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary.

  • Page 3: Component Checklist

    Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installing. If any parts are missing or faulty, visit www.tripplite.com/support for service. DWM1327SE (x1) 4mm Hex Key (x1) 5mm Hex Key (x1) Package M...
  • Page 4 1a. Mount on Wood Stud Wall Find and mark the exact location of mounting holes Drill pilot holes Anchor Bolt Screw the wall mount onto the wall WARNING • Make sure that mounting screws are anchored into the center of the studs. Use of a stud finder is highly recommended.
  • Page 5 1b. Mount on Solid Brick and Concrete Mark the exact location of mounting holes Drill pilot holes Concrete Anchor Anchor Bolt Screw the wall mount onto the wall WARNING • When installing wall mounts onto a concrete masonry unit (also known as a CMU or “cinder block”), verify that the actual concrete thickness is at least 35mm (1-3/8”) in order to hold the concrete anchors.
  • Page 6 2. Attach the Display to the VESA Plate M4X14 M5X14 Using an assistant or mechanical lifting equipment, lift the display and align the rear mounting holes with the mount’s VESA plate. Attach the display to the VESA plate with the appropriate included screws. Firmly secure all screws.

  • Page 7: Maintenance

    3. Adjustment The mount’s motion tension is factory pre-set. If the desired motion is too tight or too loose, you can adjust the tension with the head- and arm-adjustment bolts using the provided Hex Key. 180° 180° +15° -15° 4mm Hex Key Adjust to the desired location or tilt.

  • Page 8: Manual Del Propietario

    13 - 27 75 x 75 15 kg pulg. 100 x 100 (33 lbs) MÁX MÁS D E 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Todos los derechos reservados. 14-03-248-93332B.indb 8 4/11/2014 2:47:25 PM...
  • Page 9 * No es necesaria una compra. Nulo en donde esté prohibido. Aplican algunas restricciones. Para detalles, consulte el sitio Web. Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. 14-03-248-93332B.indb 9 4/11/2014 2:47:26 PM...
  • Page 10 Antes de instalar, ceciórese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si cualquier parte está faltante o dañada, visite www.tripplite.com/support para solicitar servicio. DWM1327SE (x1) Llave Hexagonal de 4 mm Llave Hexagonal de 5 mm...
  • Page 11 1a. Instalación en Pared con Entramado de Madera Encuentre y marque la posición exacta de los orificios de instalación Barrene los orificios piloto Tornillo de Anclaje Atornille el soporte de pared en la pared ADVERTENCIA • Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Es muy recomendable usar un detector de montantes.
  • Page 12 1b. Instalación sobre Ladrillo Sólido y Concreto Marque la posición exacta de los orificios de instalación Barrene los orificios piloto Taquete Tornillo de Anclaje Atornille el soporte de pared en la pared ADVERTENCIA • Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm (1-3/8”) a fin de sujetar los anclajes para concreto.
  • Page 13 2. Acople la Pantalla a la Placa VESA M4X14 M5X14 Usando un ayudante o equipo de elevación mecánico, levante la pantalla y alinee los orificios de instalación posteriores con la placa de instalación VESA. Acople la pantalla a la placa VESA con los tornillos adecuados incluidos.

  • Page 14: Mantenimiento

    3. Ajuste La tensión del movimiento del soporte está pre-ajustada de fábrica. Si el movimiento deseado es demasiado apretado o demasiado flojo, puede ajustar la tensión con los tornillos de ajuste del cabezal y el brazo usando la llave hexagonal suministrada. 180°...

  • Page 15: Manuel De L'utilisateur

    DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS RISQUENT DE SE PRODUIRE! 13 - 27 po 75x75 (33 - 68,5 15 kg 100x100 (33 lbs) 1111 W. 35th Street, Chicago, IL USA 60609 • www.tripplite.com/support Droits d'auteur © 2014 Tripp Lite. Tous droits réservés. 14-03-248-93332B.indb 15 4/11/2014 2:47:29 PM...

  • Page 16: Garantie Et Enregistrement De La Garantie

    * Aucun achat requis. Nul là où la loi l'interdit. Certaines restrictions s'appliquent. Visitez le site Web pour obtenir plus de renseignements. La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
  • Page 17 Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.tripplite.com/support pour obtenir de l'aide. DWM1327SE (x1) Clé hexagonale de 4 Clé hexagonale de 5 mm...
  • Page 18 1a. Montage sur des montants muraux Trouver et marquer l'emplacement exact des trous de montage. Percer des avant-trous. Boulon d'ancrage Visser le montant mural au mur. AVERTISSEMENT • S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé...
  • Page 19 1b. Montage sur de la brique solide ou du béton Marquer l'emplacement exact des trous de montage. Percer des avant-trous. Ancrage à béton Boulon d'ancrage Visser le montant mural au mur. AVERTISSEMENT • Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé...
  • Page 20 2. Fixer l'écran à la plaque VESA. M4X14 M5X14 Faire appel à un assistant ou utiliser de l’équipement de levage mécanique pour soulever l’écran et aligner les trous de montage arrière avec avec la plaque VESA du montage. Attacher l’écran à la plaque VESA en utilisant les vis appropriées incluses.

  • Page 21: Entretien

    3. Réglage La tension de mouvement du montage est préconfigurée à l’usine. Si le mouvement désiré est trop serré ou trop lâche, elle peut être ajustée en desserrant ou en serrant les boulons de réglage de la tête et du bras à l’aide de la clé...

  • Page 22: Руководство Пользователя

    ЗДОРОВЬЮ ЛЮДЕЙ ИЛИ МАТЕРИАЛЬНЫЙ УЩЕРБ! 13 - 27 дюймов 75x75 15 кг 100x100 (33 – 68,5 cm) (33 фн.) МАКС. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2014 Tripp Lite. Перепечатка запрещается. 14-03-248-93332B.indb 22 4/11/2014 2:47:30 PM...
  • Page 23 Для регистрации гарантии на вновь приобретенное изделие марки Tripp Lite посетите интернет-страницу по адресу: www.tripplite.com/warranty прямо сейчас. После этого вы автоматически становитесь участником лотереи и получаете возможность выиграть БЕСПЛАТНОЕ изделие марки Tripp Lite!* * Оформление покупки необязательно. При наличии запрета на подобные мероприятия данное предложение недействительно. На данное предложение...
  • Page 24 ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support. DWM1327SE (x1) Шестигранный ключ 4 мм (x1) Шестигранный ключ 5 мм (x1) Упаковочный...
  • Page 25 1a. Крепление к стене с деревянным каркасом Определите и разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Анкерный болт Привинтите монтажный кронштейн к стене. ВНИМАНИЕ • Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей. •...
  • Page 26 1b. Крепление к сплошному кирпичу или бетону Разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Анкер для бетона Анкерный болт Привинтите монтажный кронштейн к стене. ВНИМАНИЕ • При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или “шлакобетонный...
  • Page 27 2. Прикрепите дисплей к пластине VESA M4X14 M5X14 Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, поднимите дисплей и совместите нижние монтажные отверстия с пластиной VESA, являющейся элементом кронштейна. Прикрепите дисплей к пластине VESA с использованием соответствующих винтов, поставляемых в комплекте. Плотно...
  • Page 28 3. Регулировка Усилие натяжения кронштейна при перемещении устанавливается на заводе-изготовителе. В случае слишком сильного или слишком слабого натяжения регулировка усилия может производиться путем ослабления или затяжки регулировочных болтов головки и рычага при помощи поставляемого в комплекте шестигранного ключа. 180° 180° +15°...
  • Page 29 ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN! 13 - 27 Zoll 75x75 (33 – 68,5 15 kg 100x100 (33 lbs) 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten. 14-03-248-93332B.indb 29 4/11/2014 2:47:32 PM...
  • Page 30 Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. GARANTIEANMELDUNG Besuchen Sie www.tripplite.com/warranty, um die Garantie für Ihr neues Tripp Lite-Produkt zu registrieren. Sie nehmen automatisch an der Verlosung eines Tripp Lite-Produkts teil!* *Kein Kauf erforderlich. Ungültig, wo gesetzlich verboten. Es gelten einige Einschränkungen. Weitere Informationen finden Sie auf der Website.
  • Page 31 Komponentenliste WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten Teile vorhanden sind. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. DWM1327SE (x1) 4 mm Inbusschlüssel (x1) 5 mm Inbusschlüssel (x1) Paket M M4X14 (x4)
  • Page 32 1a. Montage an einer Holzwand Markieren Sie die exakte Position der Befestigungslöcher Bohren Sie die Führungslöcher Ankerschraube Schrauben Sie die Wandhalterung an die Wand WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers. •...
  • Page 33 1b. Montage an Backstein oder Beton Markieren Sie die exakte Position der Befestigungslöcher Bohren Sie die Führungslöcher Betonanker Ankerschraube Schrauben Sie die Wandhalterung an die Wand WARNUNG • Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sicher gehalten werden.
  • Page 34 2. Anbringen des Bildschirms an der VESA-Platte M4X14 M5X14 Mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung den Bildschirm anheben und die hinteren Montageöffnungen zur VESA-Platte der Wandbefestigung hin ausrichten. Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen. Alle Schrauben fest anziehen.
  • Page 35 3. Ausrichtung Die Spannung des Wandbefestigungsgelenks ist bereits ab Werk voreingestellt. Wenn das Gelenk zu fest oder zu locker sitzt, können Sie die Gelenkspannung unter Verwendung des mitgelieferten Inbusschlüssels mit Hilfe der Kopf- und Armeinstellschrauben justieren. 180° 180° +15° -15° 4 mm Inbusschlüssel Passen Sie die gewünschte Position oder Neigung an.
  • Page 36 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 14-03-248-93332B.indb 36 4/11/2014 2:47:33 PM...
