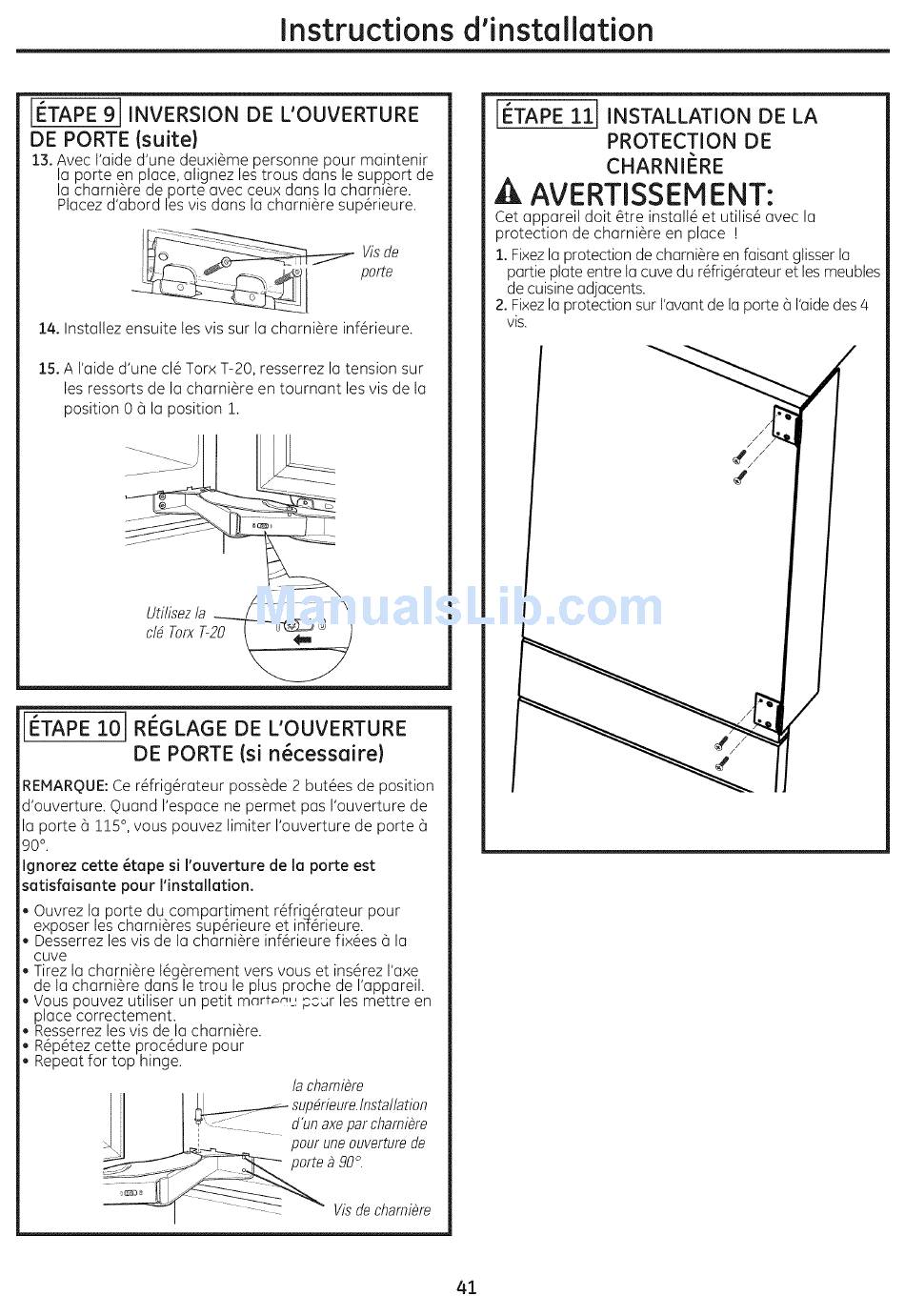

Instructions d'installation
LE!TAPE
9]
INVERSION
DE L'OUVERTURE
DE PORTE {suite)
13. ,Avec I'aide d'une deuxi_me personne pour maintenir
la porte en place, alignez les trous dans le support de
la charni_re de porte avec ceux dans la charni_re.
Placez d'abord les vis dans la charni_re sup#rieure.
, _ Visde
I , o._ ._ _ porte
14. Installez ensuite les vis sur la charni_re inf#rieure.
15. A I'aide d'une cl_ Torx T-20, resserrez la tension sur
les ressorts de lu charni_re en tournant les vis de la
position 0 a la position 1.
Utilisezla ..... f--_
cl_ TorxT-20--_
I_TAPE lOJ' RI_GLAGE DE L'OUVERTURE
DE PORTE (si n_cessaire)
REMARQUE:Ce r#frig#rateur poss_de 2 buttes de position
d'ouverture. Quand I'espace ne permet pus I'ouverture de
lu porte a 1!5 °,vous pouvez limiter I'ouverture de porte a
90 °
Ignorez cette _tape si I'ouverture de la porte est
satisfaisente pour I'instellation.
Ouvrez la porte du compartiment r_frig_ruteur pour
exposer les charni_res sup#rieure et int#rieure.
Desserrez les vis de la charni_re inf#rieure fix#es (_ la
cuve
Tirez la charni_re l#g_rement vers vous et ins#rez l'axe
de la charni_re dans le trou le plus proche de l'appareil.
Vous pouvez utiliser un petit mart_,,__ pcur les mettre en
place correctement.
Resserrez les vis de la charni_re.
R#p#tez cette proc#dure pour
Repeat for top hinge.
/a chamiere
iil I ' " ........... d'un axepar charniSre
_1 ._---_ pour uneouverturede
orte2 90°,
_ _ Visde chamibre
[I_TAPE 111 INSTALLATION DE LA
PROTECTION DE
CHARNIERE
A AVERTISSEMENT:
Cet appareil doit _tre install6 et utilis# avec la
protection de charni6re en place !
1. Fixezla protection de charni6re en faisant glisser la
pattie plate entre la cuve du r6frig6rateur et les meubles
de cuisine adjacents.
2. Fixezla protection sur I'avant de la porte (_I'aidedes 4
vis.
/ /
41
