MONTAJE

El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en una área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. El montaje requiere dos de las llaves hexagonales incluidas, un desarmador de estrella
, un llave ajustable

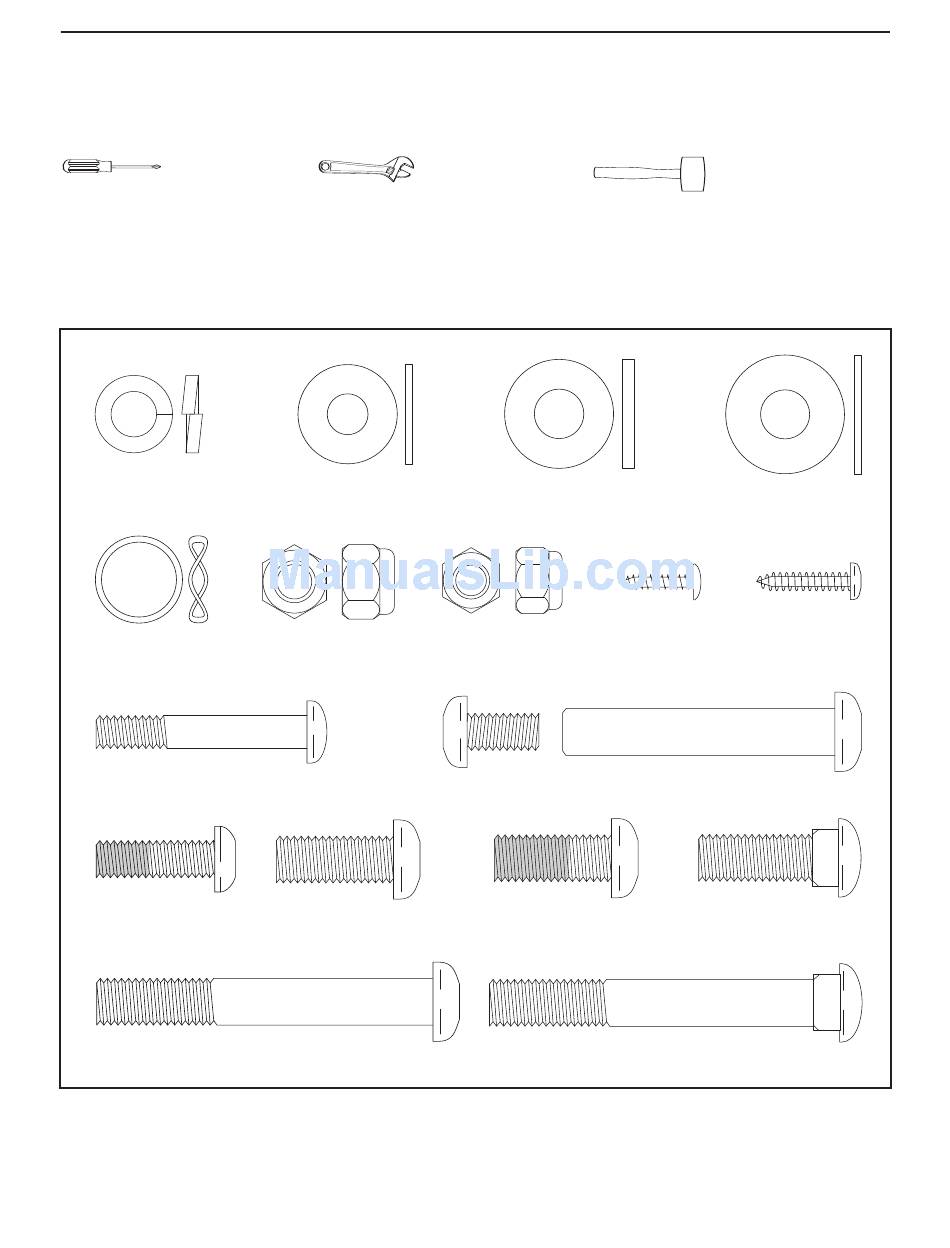

Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis abajo de cada dibujo se refiere al número clave de la pieza, de la LISTA DE LAS 0PIEZAS en la
página 26. El segundo número se refiere a la cantidad que se necesita para el montaje. Nota: Algunas piezas
pequeñas pueden haber sido armadas previamente para propósitos de envío. Si una parte no se
encuentra en la bolsa de las piezas, revise si ha sido armada previamente.
Arandela Dividida
de M10 (59)–7
Arandela
Ondulatoria (43)–2
Perno Botón de M8 x 45mm
(50)–4
Tornillo con Nylon
de M8 x 25mm
(56)–2
Perno Botón de M10 x 74mm (28)–2
, y un martillo de hule
Arandela de
Baranda (55)–2
Contratuerca de
Nylon de M10 (33)–6
Tornillo Botón de
M10 x 25mm (67)–3
Arandela de M10
(78)–2
Tornillo de M4 x
16mm (52)–4
Contratuerca de
Nylon de M8 (38)–4
Juego de Pernos de M10 (74)–2
Tornillo con Nylon
de M10 x 27mm
(40)–2
Perno de Porte de M10 x 75mm (34)–4
5
.
Arandela del Soporte
de Resorte (35)–2
Tornillo de M4 x
19mm (26)–2
Perno de Porte de
M10 x 30mm (80)–2
