MONTAJE

El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en una área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. El montaje requiere dos de las llaves hexagonales incluidas, un desarmador de estrella
, un llave ajustable

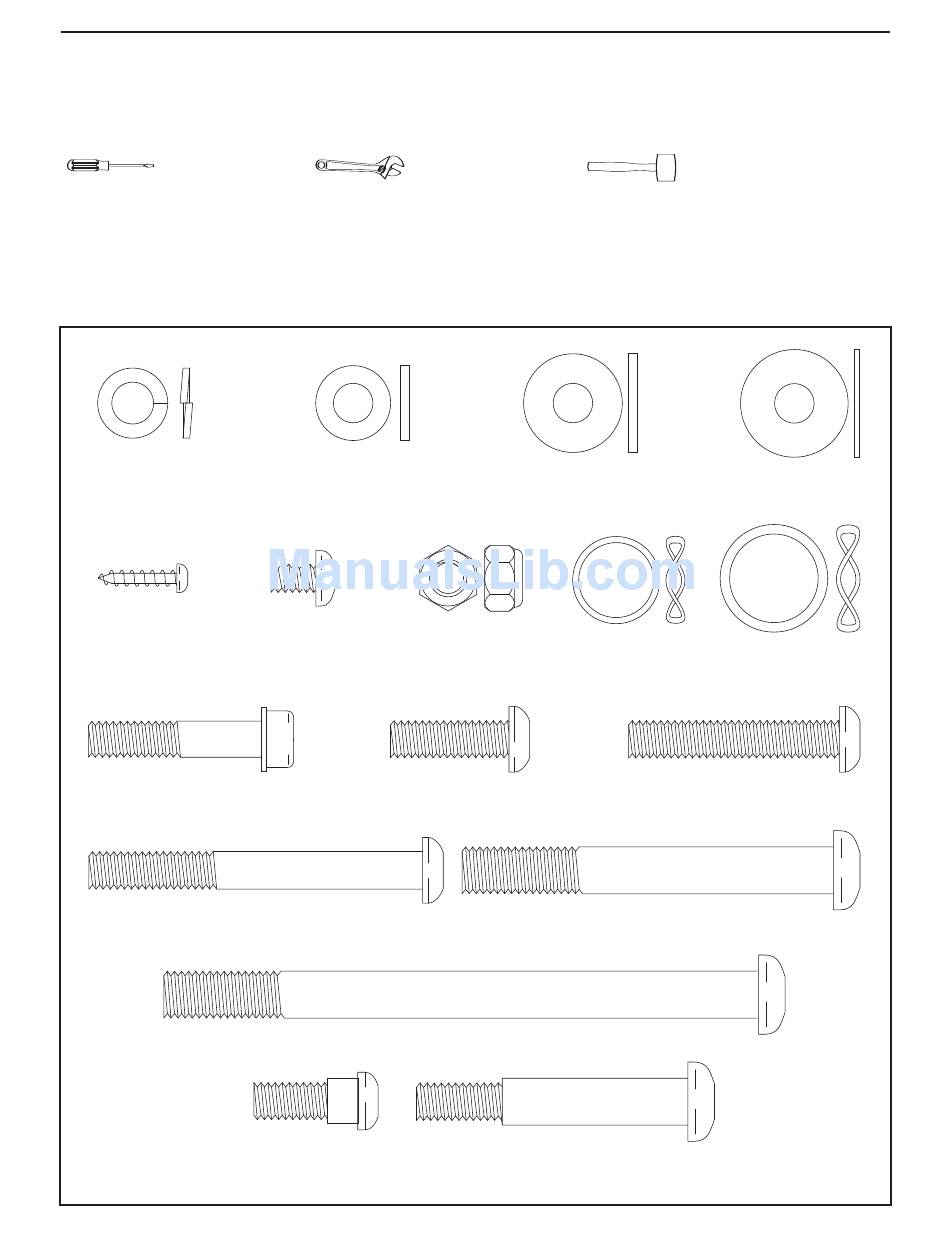

Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis abajo de cada dibujo se refiere al número clave de la pieza, de la LISTA DE LAS PIEZAS casi al
final de este manual. El segundo número se refiere a la cantidad que se necesita para el montaje. Nota:
Algunas piezas pequeñas pueden haber sido armadas previamente para propósitos de envío. Si una
parte no se encuentra en la bolsa de las piezas, revise si ha sido armada previamente.
Arandela
Dividida de M8
(90)–3
Tornillo de Cabeza
Redonda de M4 x
16mm (101)–14
Tornillo del Cubo (87)–8
Perno Botón de M8 x
71mm (80)–1
Tornillo con Collar de
M8 x 23mm (115)–2
, y un martillo de hule
Arandela de M8
x 16mm (110)–2
Tornillo Botón de M6 Contratuerca de
x 10mm (104)–8 Nylon de M8 (78)–3
Tornillo Botón de M8 x
23mm (84)–4
Tornillo Botón de M10 x 127mm (83)–2
Arandela de M8
(88)–4
Arandela
Ondulatoria de
22mm x 16mm
(111)–2
Tornillo Botón de M10
x 82mm (82)–2
Perno con Collar de
M10 x 58mm (71)–2
5
.
Arandela de M8
x 23mm x 1mm
(112)–2
Arandela Ondulatoria
de 23mm x 19mm
(97)–2
Tornillo Botón de M8
x 38mm (4)–6
