ÖSSZESZERELÉS
Az összeszerelés két személyt igényel. Hozzáférhető helyen tegye le az elliptikus edzőgép minden
alkatrészét, majd vegye le róluk a csomagolóanyagot. Amíg az összeszereléssel nem végzett, ne dobja el a cso-
magolóanyagot. A mellékelt hatszögkulcsokon túl az összeszerelés imbuszcsavarhúzót, állítható
csavarkulcsot és gumikalapácsot is igényel.

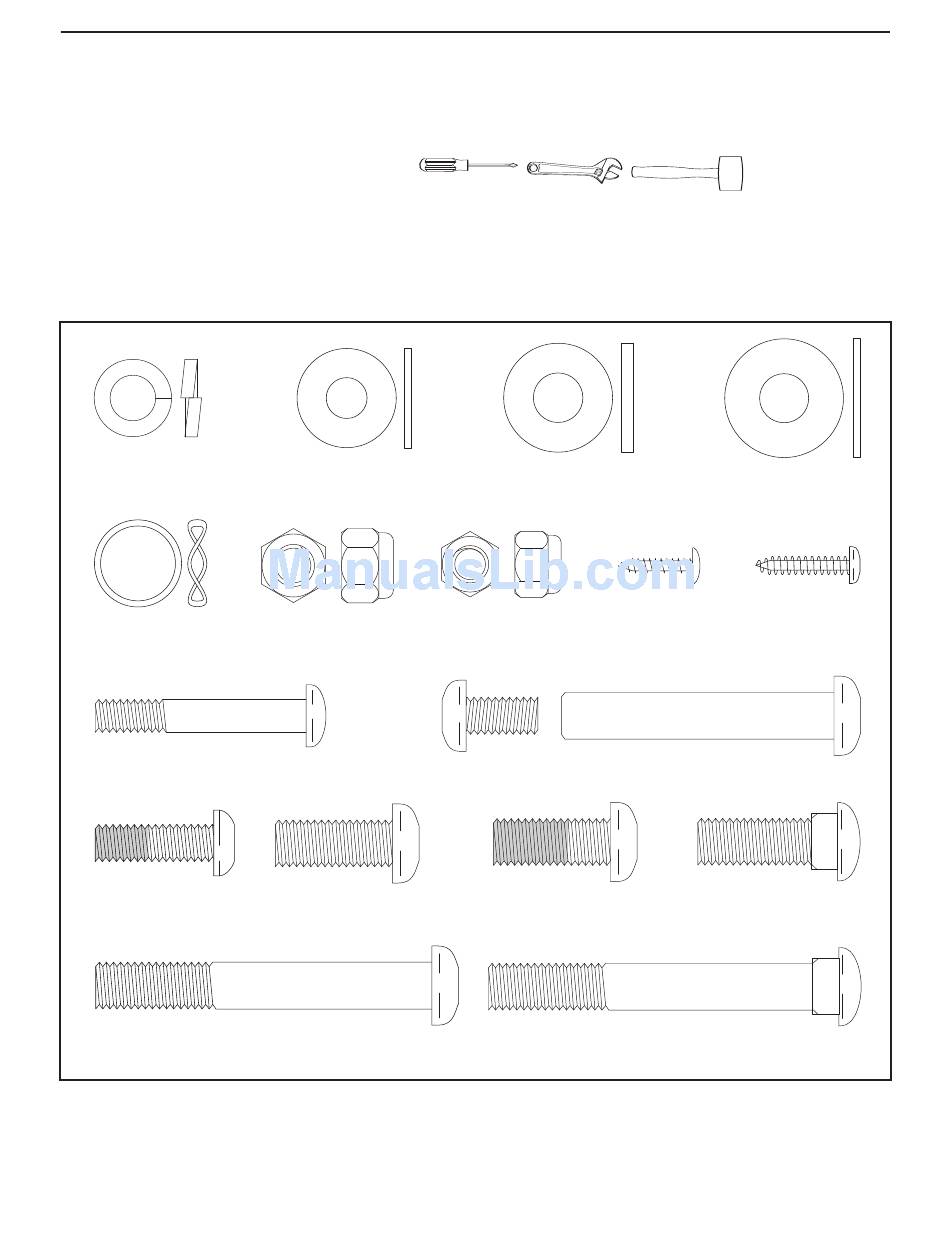

Az összeszereléskor használt kisebb alkatrészek beazonosítására az alábbi rajzokat használja Az egyes rajzok
előtt a zárójelben lévő szám az alkatrésznek a 26. és 27. oldalon található ALKATRÉSZJEGYZÉKBŐL származó
kulcsszáma. A zárójel utáni szám pedig az összeszereléshez szükséges mennyiség. Megjegyzés: Bizonyos
kisebb alkatrészek esetleg eleve fel lehetnek szerelve. Ha valamelyik alkatrész a zsákban nem található,
nézze meg, nem lett-e eleve felszerelve.
M10-as
szorítógyırı (59)–7
hullámos alátét
(43)–2
M8 x 45mm-e félgömbfejı csavar
(50)–4
M8 x 25mm-es
rögzítŒcsavar
(56)–2
M10 x 74mm-es félgömbfejı csavar
Kapaszkodó-alátét
(55)–2
M10-es nejlon
biztosítóanya (33)–6
M10 x 25mm-es
félgömbfejı csavar
(67)–3
(28)–2
M10-as alátét (78)–2
M4 x 16mm-es
csavar (52)–4
M8-es nejlon
biztosítóanya (38)–4
M10-es csavarkészlet (74)–2
M10x27mm-es
rögzítŒcsavar
(40)–2
M10 x 75mm-es kapupántcsavar
5
Rugótartó keret
alátétje (35)–2
M4 x 19mm-es
csavar (26)–2
M10 x 30mm-es
kapupántcsavar
(80)–2
(34)–4
