ÖSSZESZERELÉS
Az összeszerelés két személyt igényel. Hozzáférhető helyen tegye le az elliptikus edzőgép minden
alkatrészét, majd vegye le róluk a csomagolóanyagot. Amíg az összeszereléssel nem végzett, ne dobja el a cso-
magolóanyagot. A mellékelt hatszögkulcsokon túl az összeszerelés imbuszcsavarhúzót, állítható
csavarkulcsot és gumikalapácsot is igényel.

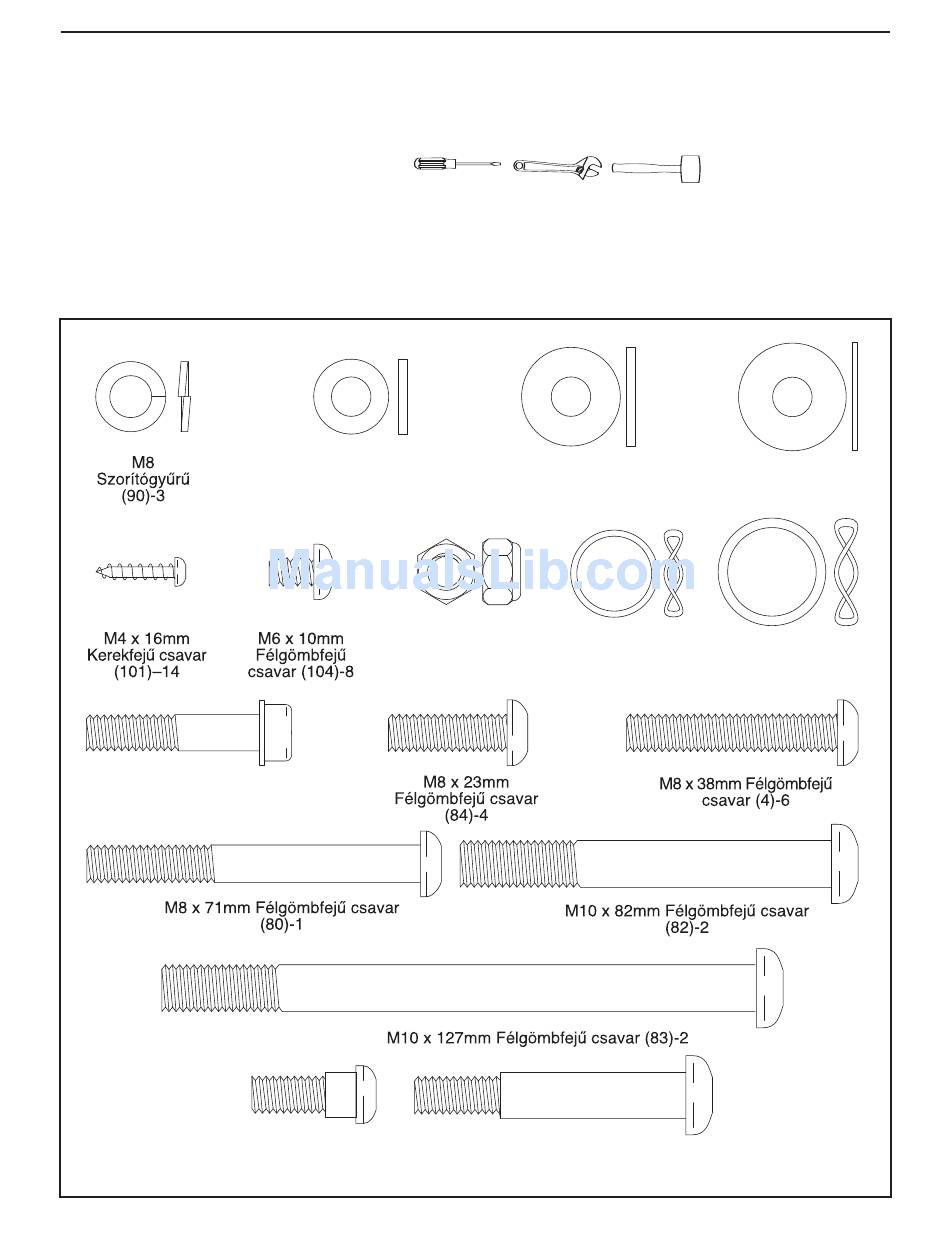

Az összeszereléskor használt kisebb alkatrészek beazonosítására az alábbi rajzokat használja Az egyes rajzok
előtt a zárójelben lévő szám az vett kulcsszáma. oldalon található ALKATRÉSZJEGYZÉKBŐL származó kulcsszá-
ma. A zárójel utáni szám pedig az összeszereléshez szükséges mennyiség. Megjegyzés: Bizonyos kisebb
alkatrészek esetleg eleve fel lehetnek szerelve. Ha valamelyik alkatrész a zsákban nem található, nézze
meg, nem lett-e eleve felszerelve.
M8 x 16mm M8 x 23mm x
M8 Alátét
Alátét (110)-2 1mm Alátét
(88)-4
(112)-2
M8 Nejlon
23mm x 19mm
22mm x 16mm
biztosítóanya
Hullámos alátét
Hullámos alátét
(78)-3
(97)-2
(111)-2
Agycsavar (87)-8
M8 x 23mm Rövid
M10 x 58mm Vállas
vállas csavar (115)-2 csavar (71)-2
5
