ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus des clés
hexagonales incluses, l'assemblage requiert un tournevis cruciforme
, et un maillet en caoutchouc

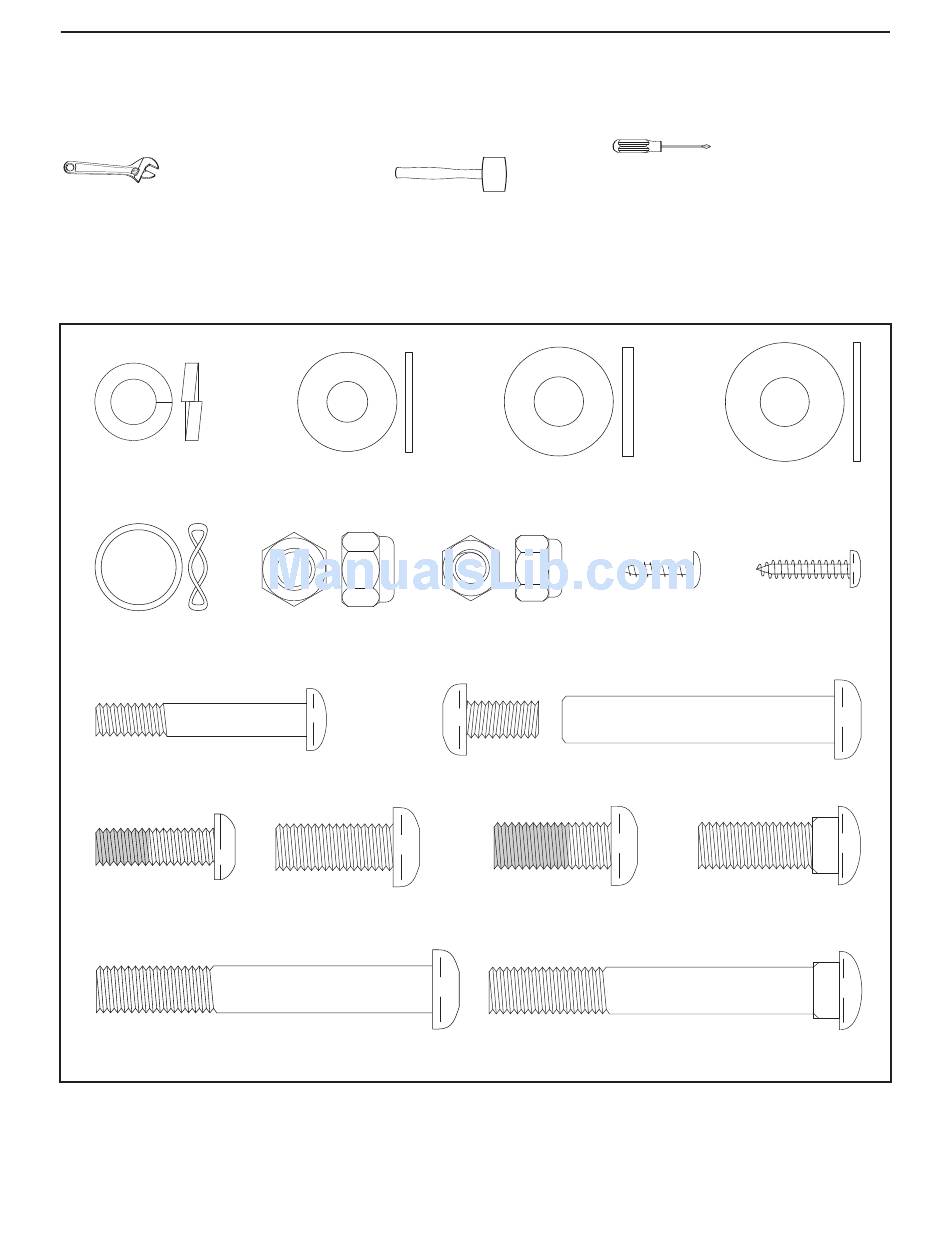

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées lors de l'assemblage. Le
nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 26. Le deuxième nombre fait référence à la quantité nécessaire pour l'assem-
blage. Remarque : certaines petites pièces ont peut-être déjà été assemblées. Si une pièce n'est pas
dans le sac des pièces, vérifiez qu'elle n'ait pas été déjà assemblée.
Rondelle Fendue
de M10 (59)–7
Rondelle
Ondulée (43)–2
Boulon en Bouton de M8 x 45mm
(50)–4
Vis de
Raccordement de
M8 x 25mm (56)–2
Boulons en Bouton de M10 x 74mm
Rondelle du Guidon
(55)–2
Écrou de Verrouillage
en Nylon de M10
(33)–6
Vis en Bouton de
M10 x 25mm (67)–3
(28)–2
.
Rondelle de M10
(78)–2
Vis de M4 x
16mm (52)–4
Écrou de Verrouillage
en Nylon de M8
(38)–4
Série de Boulons de M10 (74)–2
Vis avec Nylon de
M10 x 27mm (40)–2
Boulon de Carrosserie de
M10 x 75mm (34)–4
5
, une clé à molette
Rondelle de Support
du Ressort (35)–2
Vis de M4 x
19mm (26)–2
Boulon de Carrosserie
de M10 x 30mm (80)–2
