Nº di modello WEEVSY1326.0
Nº di serie
Scrivere il numero di serie nello spa-
zio al di sopra per future referenze.
Adesivo Numero di Serie
(Sotto il Sedile)
DOMANDE?
Come fabbricanti, ci siamo impo-
sti di provvedere alla completa
soddisfazione del cliente. Se
avete domande, oppure rinvenite
parti mancanti, per favore chia-
mare il:
800 865114
lunedì-venerdì: 15.00–18.00
(Non accessibile da telefoni
cellulari)
email: csitaly@iconeurope.com
AVVERTENZA
Leggere attentamente tutte le
istruzioni e precauzioni importan-
ti elencate in questo manuale
prima di utilizzare questa attrez-
zatura. Conservare il manuale per
future referenze.
MANUALE D'ISTRUZIONI

Advertisement

loading

Related Manuals for Weider 900

Summary of Contents for Weider 900

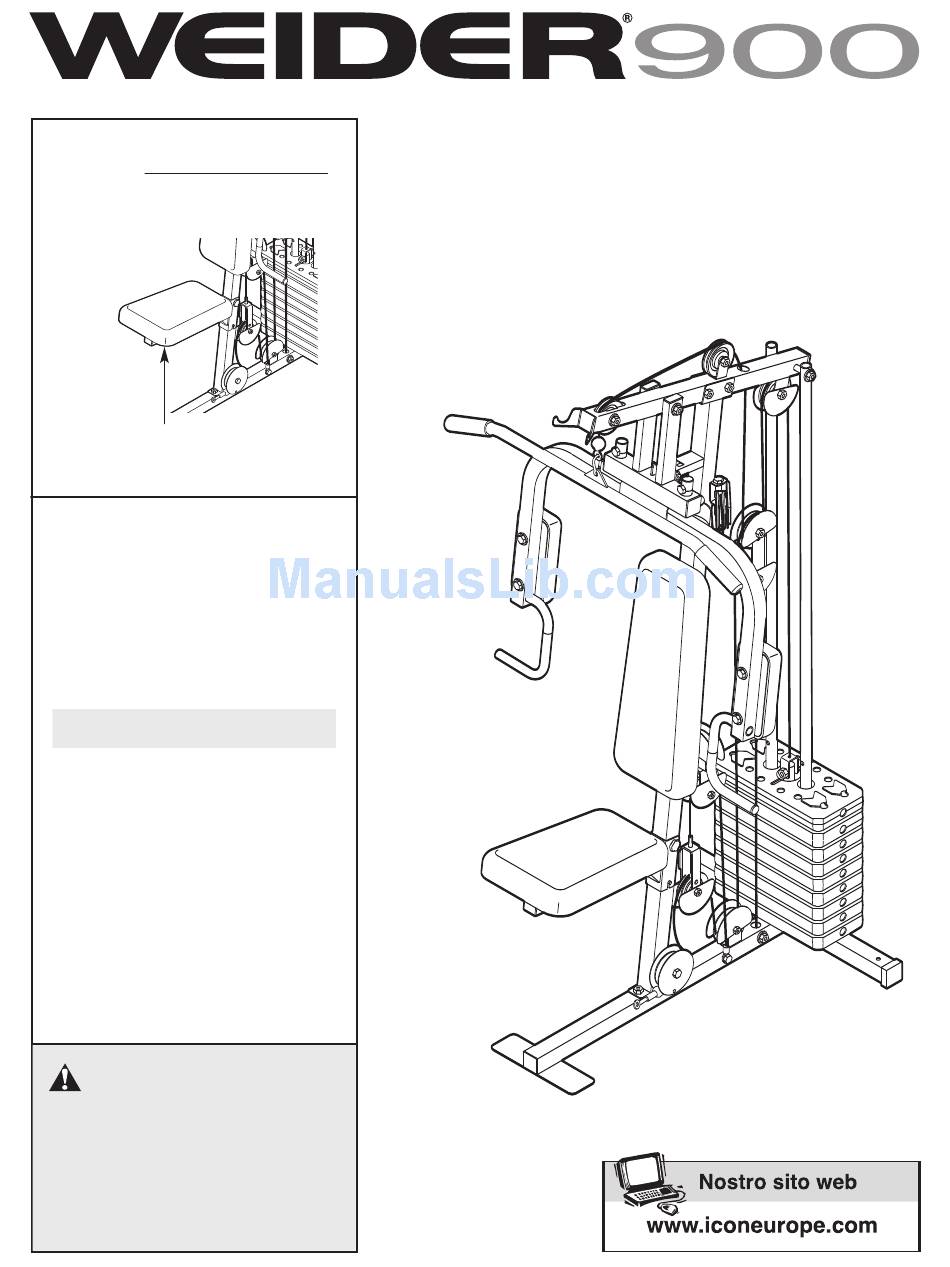

  • Page 1 Nº di modello WEEVSY1326.0 Nº di serie MANUALE D’ISTRUZIONI Scrivere il numero di serie nello spa- zio al di sopra per future referenze. Adesivo Numero di Serie (Sotto il Sedile) DOMANDE? Come fabbricanti, ci siamo impo- sti di provvedere alla completa soddisfazione del cliente.

  • Page 2: Table Of Contents

    INDICE LOCALIZZAZIONE D’ADESIVO ............. . 2 PRECAUZIONI IMPORTANTI .

  • Page 3: Prima Di Iniziare

    PRIMA DI INIZIARE stazione multifunzione. Se aveste delle domande Grazie per aver acquistato la versatile stazione multifun- zione WEIDER 900. La stazione multifunzione offre una dopo aver letto questo manuale, vedere la copertina varietà di stazioni pesi progettate per sviluppare ogni anteriore del manuale.
  • Page 4 LISTA DELLE PARTI—Nº di Modello WEEVSY1326.0 R1206A Nº. Qtá. Descrizion Nº. Qtá. Descrizion Base Vite da M6 x 16mm 50mm Cappuccio Esterno Stabilizzatore Montante Quadrato Telaio Superiore Staffa ad “U” doppia Telaio Distensioni Staffa a « U » Braccio Destro Piastra Puleggia Braccio Sinistro Impugnatura Pettorali...

  • Page 5: Montaggio

    MONTAGGIO • Durante il montaggio, assicurarsi che tutte le parti Renditi il Montaggio più Facile siano posizionate come mostrato in figura. Tutto ciò che è presente in questo manuale è • Per facilitare I’identificazione delle piccole disegnato per assicurare che la stazione multifun- parti, utilizzare la TABELLA D’IDENTIFICA- zione possa essere montato con successo da ZIONE DELLE PARTI .
  • Page 6 MANUTENZIONE E LOCALIZZAZIONE DEI GUASTI COME STRINGERE I CAVI Il cavo intrecciato, il tipo di cavo usato nella stazione multifunzione, potrebbe allungarsi leggermente quan- do viene usato per la prima volta. Se dovesse esserci un allentamento ai cavi prima che qualsiasi tipo di resistenza venga applicato agli stessi, questi dovran- no essere regolati e strett.
  • Page 7 4. Far scorrere i otto Pesi (15) sulle Guide Pesi (10), con le sedi per il Perno Pesi (non raffigura- to) rivolto verso il basso e sul lato lontano dal Montante (3). Lubrificare Inserire il Tubo Pesi (12) nei Pesi (15). Lubrificare i fori indicati in un Peso (15) con il grasso.
  • Page 8 TABELLA DI RESISTENZA DEI PESI Questa tabella mostra la resistenza dei pesi approssimativa per ogni stazione. La resistenza del braccio farfalla qui sotto descritta é relativa ad un solo braccio. Nota: La resistenza attuale ad ogni stazione può variare a causa della frizione tra i cavi, le pulegge, ed il trasporto pesi.
  • Page 9 MONTAGGIO BRACCI 7. Lubrificare un Bullone da M10 x 125mm (64). Lubrificare Orientare il Telaio Distensioni (5) con la staffa verso il lato indicato. Montare il Telaio Distensioni al Telaio Superiore (4) con il Bullone, due Rondelle da M10 (70) e due Dadi Autobloccanti in Nylon da M10 (68).
  • Page 10 MONTAGGIO CAVI 10. Si veda il DIAGRAMMA CAVI a pagina 19 per verificarne il corretto percorso. Individuare il Cavo Superiore (50). Dirigere l'estremità dell'asta filettata del Cavo attraverso il Telaio Superiore (4) e su una Puleggia da 90mm (34). Fissare la Puleggia all'interno del Telaio Superiore con un Bullone da M10 x 65mm (55), due Rondelle da M10 (70), due Spaziatori Piccoli (37) e due Dadi Autobloccanti...
  • Page 11 14. Fissare l'estremità del Cavo Superiore (50) alla Staffa ad "U" Piccola (11) con una Rondella da M8 (71) e un Dado Autobloccante in Nylon da M8 (69). Nota: Non serrare completamente il Dado Autobloccante; deve essere avvitato sul Cavo in modo tale che due filettature passino il Dado Autobloccante, come indica- to nel riquadro del disegno.
  • Page 12 18. Lubrificare un Bullone da M10 x 78mm (54). Fissare la Braccio Puleggia (38), al Montante Lubrificare (3) con un Bullone e un Dado Autobloccante in Nylon da M10 (68). Non avvitare troppo il Dado Autobloccante in Nylon. Il Braccio Puleggia deve potersi muovere facilmente.
  • Page 13 21. Avvolgere il Cavo Corto (47) sopra una Puleggia da 90mm (34). Montare la puleggia e due Guardiaditi (35) ad una Staffa ad “U” Doppia (42) con un Bullone da M10 x 46mm (53) e un Dado Autobloccante in Nylon da M10 (68).
  • Page 14 25. Avvolgere il Cavo Inferiore (48) sotto una Puleggia da 90mm (34). Montare la Puleggia e due Guardiaditi (35) alla staffa sulla Base (1) con un Bullone da M10 x 46mm (53) e un Dado Autobloccante in Nylon da M10 (68). 26.
  • Page 15 MONTAGGIO SEDILE 28. Attaccare il Schienale (18) al Montante (3) con due Viti da M6 x 63mm (67) e due Rondelle da M6 (73). Estremitá Larga 29. Fissare il Sedile (19), nella direzione indicata, al Telaio Sedile (8) con quattro Viti da M6 x 16mm (40).

  • Page 16: Regolazioni

    REGOLAZIONI Questa sezione spiega come regolare la stazione multifunzione. Inoltre, far riferimento alla guida agli esercizi che l’accompagna per vedere la forma corretta di numerosi esercizi. Assicurarsi che tutte le parti siano appropriatamente avvitate ogni volta che la stazione multifunzione viene utiliz- zata.
  • Page 17 2. Fissare il Montante (3) alla Base (1) usando due Bulloni Trasporto da M8 x 63mm (58) e due Dadi Autobloccanti in Nylon da M8 (69). Non stringere troppo i Dadi Autobloccante. Fissare il Blocco Telaio Distensioni (39) al Mon- tante (3) con un Bullone da M8 x 63mm (66), due Rondelle da M8 (71) e un Dado Autobloc- cante in Nylon da M8 (69).

  • Page 18: Diagramma Dei Cavi

    DIAGRAMMA DEI CAVI Il diagramma cavi sottostante mostra la direzione corretta del Cavo Corto (47), del Cavo Inferiore (48), del Cavo Distensioni (49) e del Cavo Superiore (50). Usare il diagramma per verificare che i cavi siano stati montati cor- rettamente.
  • Page 19 TABELLA D’IDENTIFICAZIONE DELLE PARTI Vite da M6 x Vite da M6 x 63mm (67) Bullone da M8 x 63mm (66) 16mm (40) Vite da M6 x 58mm (65) Bullone Trasporto da M8 x 63mm (58) Rondella da M6 (73) Bullone da M10 x 52mm (52) Bullone Trasporto da M10 x 65mm (59) Bullone da M10 x 46mm (53)
  • Page 20 NOTE...
  • Page 21 PRECAUZIONI IMPORTANTI AVVERTENZA: Per ridurre il rischio di gravi lesioni, leggere attentamente le seguenti precauzioni importanti prima di utilizzare la stazione multifunzione. 1. Leggere attentamente questo manuale 6. Ispezionare e stringere tutte le parti regolar- d’istruzioni ed informazioni e tutte le avverten- mente.

  • Page 22: Diagramma Delle Parti

    DIAGRAMMA DELLE PARTI A — Modello Nº. WEEVSY1326.0 R1206A...
  • Page 23 DIAGRAMMA DELLE PARTI B — Modello Nº. WEEVSY1326.0 R1206A 73 67...

  • Page 24: Come Ordinare Parti Di Ricambio

    Fare riferimento ai seguenti dati: • il NUMERO DEL MODELLO del prodotto (WEEVSY 1326.0) • il NOME del prodotto (la stazione multifunzione WEIDER 900) • il NUMERO DI SERIE del prodotto (vedere la copertina di questo manuale) • il NUMERO DEL DIAGRAMMA e la DESCRIZIONE della parte/i (vedere la DIAGRAMMA DELLE PARTI e la LISTA DELLE PARTI al centro di questo manuale).
