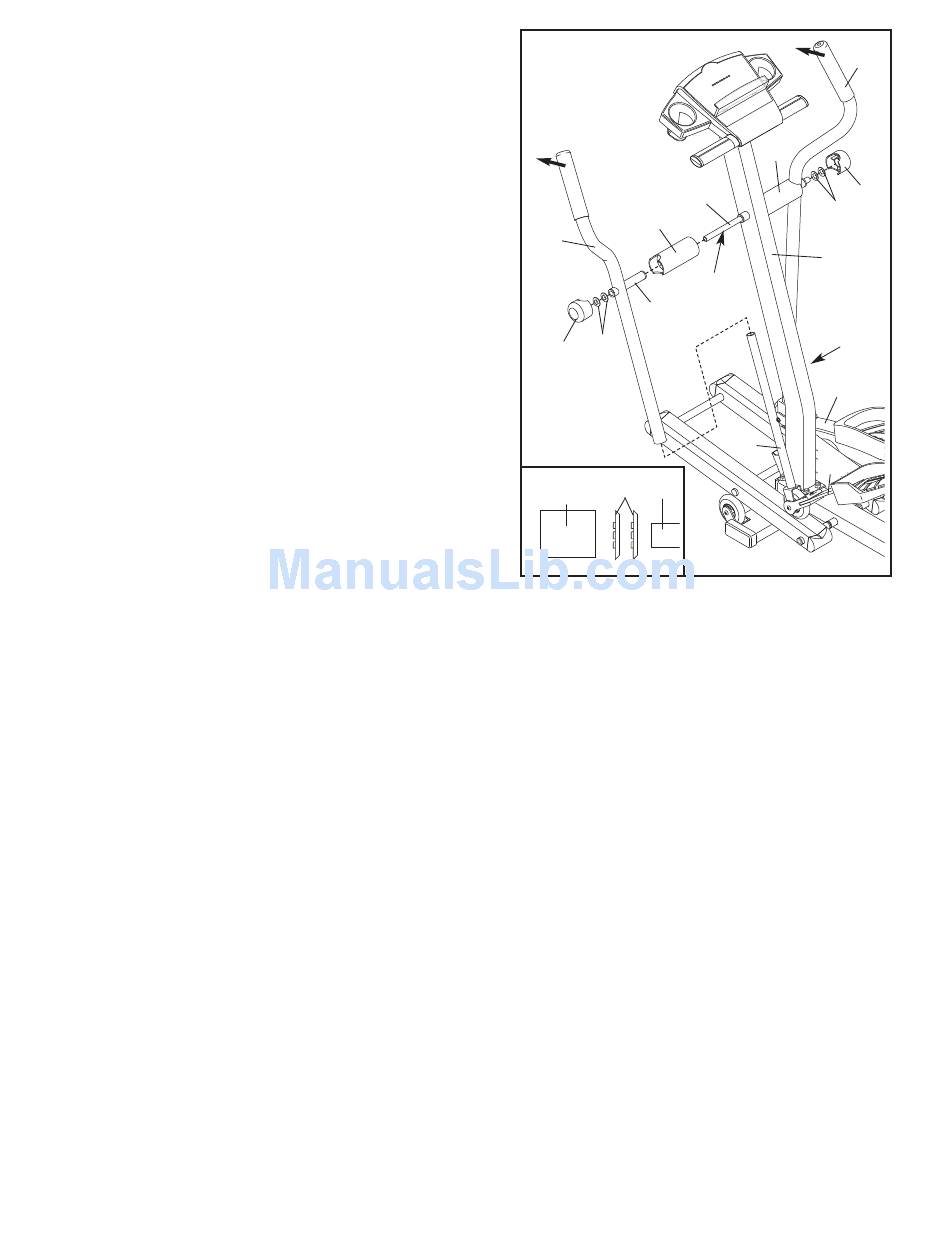

8. Appliquez une petite quantité du lubrifiant Teflon
sur du papier ménage. Appliquez une couche légère de
lubrifiant dans les Tubes en Chrome (21) sur les Bras
du Ressort Gauche et Droit (3, 4). Glissez ensuite le
Bras du Corps Supérieur Gauche (7), qui est muni d'un
autocollant, sur le Tube en Chrome sur le Bras du
Ressort Gauche. Glissez le Bras du Corps Supérieur
Droit (75) sur le Tube en Chrome sur le Bras du
Ressort Droit. Assurez-vous que les Bras du Corps
Supérieurs sont du bon côté—les extrémités supé-
rieures devraient être orientées dans la direction
indiquée par les flèches. Ensuite, glissez un Couvert
de l'Axe (74) sur la tige se trouvant sur chacun des
Bras du Corps Supérieurs.
Appliquez de la graisse sur l'Axe du Bras (19). Insérez
l'Axe du Bras dans le Couvert de l'Axe (74) droit, et
dans le Bras du Corps Supérieur Droit (75). Poussez
l'Axe du Bras dans le Montant (2) jusqu'à ce que l'ex-
trémité gauche de l'Axe du Bras soit alignée avec le
bord gauche du Montant. Ensuite, insérez l'Axe du
Bras dans le Couvert de l'Axe et dans le Bras du
Corps Supérieur Gauche (7).
Centrez l'Axe du Bras (19). En utilisant l'outil de l'écrou
plat inclus, enfoncez deux Écrous Plats (15) environ 3
mm dans chaque extrémité de l'Axe du Bras. Assurez-
vous que les Écrous Plats sont orientés comme indiqué
sur l'image encadrée. (Remarque : cela vous aiderait si
une autre personne tient un bloc de bois contre une des
extrémités de l'Axe de Bras alors que vous enfoncez les Écrous Plats dans l'autre extrémité.) Ensuite, appuyez
l'Embout de l'Axe Pivot (34) sur chaque extrémité l'Axe du Bras.
9. Assurez-vous que toutes les pièces soient vissées correctement avant d'utiliser l'appareil elliptique.
Remarque : Il y aura peut-être des pièces qui resteront une fois l'assemblage fini.
® , inclus
8
7
15
34
Outil de
Pedal
8
74
19
74
Graisse
Trouvant
21
15 19
75
34
15
2
21
4
3
