- Page 1 TranScape View ™ ™ TranScape Wave ™ ™ HC3/GN3 H990 H770 Instant Hot Water Dispenser Owner’s Manual Installation, Care & Use Instalacion, cuidado & uso Installation, soin et utilisation...
-
Page 2: What You Need To Get Started
This unique appliance will save you time and effort in the kitchen, and you’ll enjoy discovering new uses for it each day. That’s exactly why millions of people are now using an InSinkErator Instant Hot Water Dispenser. We are confident that by following our step-by-step instructions, you’ll soon be enjoying the convenience of instant hot water. - Page 3 Identify the model of your instant hot water dispenser and record it here:________________ HC-View-SS H-View-SS HC-Wave-SS H-Wave-SS HC3-SS GN3-SS H990-SS H770-SS HOW TO USE THIS INSTRUCTION MANUAL These instructions are separated into main sections, indicated by numbers, and subsections, indicated by capital letters. The manual is setup this way to allow you to take a break at any point after completing a section or subsection without affecting the installation process.
- Page 4 COMPONENTS IN THIS PACKAGE 3/8" Tube HC-View-SS 3/4" Screws (2) Brass Nut / Ferrule / Tube Insert Extension & Star Nut Wing Nut (View & Wave only) HC-Wave-SS Quick Connector (HC3/GN3 only) Washers 2-1/4" 2-1/4" 1-5/8" 1-5/8" Snap-Connect HC3-SS Rubber Small Steel Large Steel Fiber...
-
Page 5: Start Here
The wall outlet for your dispenser must have power supplied to it continuously and must be fused. It should not be controlled by the same wall switch that operates your disposer, unless using an InSinkErator SinkTop Switch Turn off water supply. - Page 6 INSTALLING THE FAUCET - VIEW/ WAVE View/Wave Unpack dispenser components. On a firm, flat surface, carefully straighten the copper tubing using hands only. Property Damage: Do not pinch or break copper tubing. Do not distort the last 1 inch of tubing. View/Wave For a standard 1 "...
- Page 7 INSTALLING THE FAUCET - HC3/ GN3 HC3/GN3 Unpack dispenser components. On a firm, flat surface, carefully straighten the copper tubing using hands only. Remove the wing nut from Property Damage: Do not pinch or break copper the valve body. tubing. Do not distort the last 1 inch of tubing. HC3/GN3 ⁄...
- Page 8 INSTALLING THE FAUCET - H990 H990 Unpack dispenser components. On a firm, flat surface, carefully straighten the copper tubing using hands only. Property Damage: Do not pinch or break copper tubing. Do not distort the last 1 inch of tubing. H990 Ensure that the black rubber gasket is properly seated into the base of...

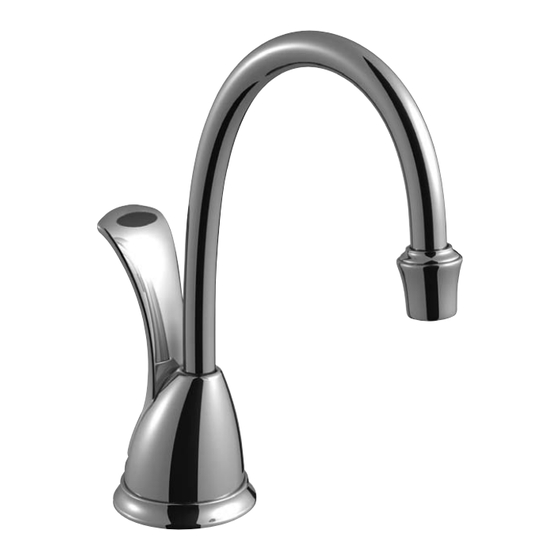

- Page 9 INSTALLING THE FAUCET - H770 H770 Unpack dispenser components. On a firm, flat surface, carefully straighten the copper tubing using hands only. Property Damage: Do not pinch or break copper tubing. Do not distort the last 1 inch of tubing. H770 Ensure that the fiber gasket is properly seated against the base...
- Page 10 MOUNTING THE TANK Select a spot under the sink to mount tank vertically within reach of both Tank must be plumbing and electrical connections. mounted level The tank should be within 16" or less to ensure of faucet water lines and within 30" proper operation.
- Page 11 FINAL WATER CONNECTION HC-View / HC-Wave / HC3 Brass Nut Install a T-fitting (not included) onto the Ferrule cold water supply line. Brass Inser Install dedicated water control valve with 3/8" compression fitting. Plastic At the end of the white 3/8" tube from the tube quick-connector, slide the supplied brass nut and ferrule over the tube and then push...
-
Page 12: Warranty Information
If warranty service is required during the warranty period, contact an authorized InSinkErator service agent to replace or repair the unit in your home at no cost to you. If your dispenser is replaced rather than repaired, the warranty on the new unit shall be for the duration of the remaining portion of the original dispenser’s warranty. -
Page 13: Care And Use
Disconnect power from unit. InSinkErator offers the only water filtration Push hot water dispenser faucet lever system designed specifically for instant and allow water to flow until it is cool. -
Page 14: Troubleshooting
Please read Troubleshooting Guide and/or visit www.insinkerator.com before calling AnswerLine ™ TROUBLESHOOTING PROBLEM POSSIBLE CAUSE WHAT TO DO Water and steam spits • Unit is boiling. • Activate faucet lever to release some water from forcefully from spout the tank. - Page 15 TranScape View ™ ™ TranScape Wave ™ ™ HC3/GN3 H990 H770 Dispensador de agua caliente instantánea Manual del usuario Instalacion, cuidado & uso Installation, Care & Use Installation, soin et utilisation...
- Page 16 Es por eso que millones de personas utilizan hoy en día el dispensador de agua caliente instantánea InSinkErator. Confiamos en que al aplicar las instrucciones paso por paso, usted estará disfrutando pronto de los beneficios del agua caliente instantánea.
- Page 17 Identifique el número de modelo de su dispensador y anótelo aquí:________________ HC-View-SS H-View-SS HC-Wave-SS H-Wave-SS HC3-SS GN3-SS H990-SS H770-SS CÓMO USAR ESTE MANUAL DE INSTRUCCIONES Estas instrucciones están divididas en apartados principales indicados por números, y apartados secundarios indicados por letras mayúsculas. El manual está organizado en esta forma para permitir al usuario hacer una pausa en cualquier momento después de terminar un apartado principal o secundario sin afectar el proceso de instalación.
- Page 18 CONTENIDO DE ESTE PAQUETE Tubo de 3/8" Tornillos de 3/4" (2) HC-View-SS Tuerca de latón/Casquillo/ Inserto para tubo Extensión y tuerca de estrella (únicamente en View & Wave) Tuerca de alas HC-Wave-SS Conector rápido (únicamente en HC3/GN3) Arandelas 2-1/4" 2-1/4" 1-5/8"...
- Page 19 No debe estar controlado por el mismo interruptor de pared que opera su triturador de desechos, a menos que use un interruptor InSinkErator SinkTop Switch Cierre la toma del agua. Si utiliza el orificio de la manguera del rociador, quite la tuerca que conecta la manguera del rociador debajo del grifo.
- Page 20 INSTALACIÓN DEL GRIFO - VIEW/ WAVE View/Wave Desempaque los componentes del dispensador. Sobre una superficie firme y plana, enderece cuidadosamente el tubo de cobre usando sólo las manos. Daños materiales: No apriete ni rompa el tubo de cobre. No deforme la última pulgada (2.5 cm) del extremo del tubo de cobre.
- Page 21 INSTALACIÓN DEL GRIFO - HC3/ GN3 HC3/GN3 Desempaque los componentes del dispensador. Sobre una superficie firme y plana, enderece cuidadosamente el tubo de cobre usando sólo las manos. PRECAUCIÓN Quite la tuerca de alas del cuerpo Daños materiales: No apriete ni rompa el tubo de la válvula.
- Page 22 INSTALACIÓN DEL GRIFO - H990 H990 Desempaque los componentes del dispensador. Sobre una superficie firme y plana, enderece cuidadosamente el tubo de cobre usando sólo las manos. PRECAUCIÓN Daños materiales: No apriete ni rompa el tubo de cobre. No deforme la última pulgada (2.5 cm) del extremo del tubo de cobre.
- Page 23 INSTALACIÓN DEL GRIFO - H770 H770 Desempaque los componentes del dispensador. Sobre una superficie firme y plana, enderece cuidadosamente el tubo de cobre usando sólo las manos. PRECAUCIÓN Daños materiales: No apriete ni rompa el tubo de cobre. No deforme la última pulgada (2.5 cm) del extremo del tubo de cobre.
- Page 24 MONTAJE DEL TANQUE Seleccione un punto debajo del fregadero para montar el tanque verticalmente al alcance de las conexiones de plomería y El tanque debe eléctricas. El tanque debe estar a una montarse distancia máxima de 16" (40 cm) del grifo nivelado para asegurar su y a una distancia máxima de 30"...
- Page 25 CONEXIÓN FINAL DEL AGUA HC-View / HC-Wave / HC3 Tuerca de latón Instale una “T” (no incluido) en la línea Casquillo de agua fría. Inserto de latón Instale la válvula de control de agua dedicada con el accesorio de compresión de 3/8”. Tubo de plástico En el extremo del tubo blanco de 3/8"...
-
Page 26: Información Sobre La Garantía
Si se requiere servicio de garantía durante el periodo de garantía, póngase en contacto con un agente de servicio autorizado de InSinkErator para que reemplace o repare la unidad en su hogar en forma gratuita. Si su dispensador es reemplazado y no reparado, la garantía de la nueva unidad cubrirá... -
Page 27: Mantenimiento Y Uso
Desconecte la alimentación eléctrica de añada un filtro a su surtidor instantáneo de la unidad. agua caliente. InSinkErator ofrece el único Oprima la palanca del grifo y deje salir el sistema de filtración de agua diseñado agua hasta que esté fría. -
Page 28: Identificación Y Solución De Problemas
• Vea la página 20 o 21, Paso 2B para comprobar que se ha View/ Wave) instalado de manera adecuada la arandela de montaje. Si los problemas continúan, visite www.insinkerator.com o solicite ayuda en la línea AnswerLine™ en el número 1-800-558-5700. - Page 29 TranScape View ™ ™ TranScape Wave ™ ™ HC3/GN3 H990 H770 Distributeur d’eau très chaude instantanée Manuel du propriétaire Installation, soin et utilisation Installation, Care & Use Instalacion, cuidado & uso...
- Page 30 évitera des efforts dans la cuisine. Et vous découvrirez avec joie chaque jour de nouveaux usages pour cet appareil. C’est la raison pour laquelle des millions de personnes utilisent un distributeur d’eau très chaude instantanée InSinkErator. Nous sommes persuadés qu’en suivant nos instructions étape par étape, vous profiterez vite des avantages de l’eau très chaude instantanée.
- Page 31 Identifiez le numéro de modèle de votre distributeur d’eau très chaude instantanée et inscrivez-le ici : _____ HC-View-SS H-View-SS HC-Wave-SS H-Wave-SS HC3-SS GN3-SS H990-SS H770-SS COMMENT UTILISER CE MANUEL D’INSTRUCTIONS Ces instructions sont divisées en chapitres principaux, indiqués par des numéros et des sous-chapitres, indiqués par des lettres en majuscule.
- Page 32 DANS CET EMBALLAGE Tube 3/8 po HC-View-SS Vis 3/4 po (2) Écrou en laiton/ Virole/Insertion de tube Rallonge et écrou cruciforme Écrou à ailettes (View et Wave seulement) (HC3/GN3 seulement) HC-Wave-SS Connexion rapide Rondelles 2-1/4 2-1/4 1-5/8 1-5/8 Raccord à Ergot HC3-SS Caoutchouc Petit acier...
- Page 33 La prise secteur utilisée pour votre distributeur doit être constamment alimentée et avoir un fusible. Elle ne doit pas être commandée par le même interrupteur qui active votre broyeur à déchets, sauf s'il s'agit d'un InSinkErator SinkTop Switch Fermez l’approvisionnement en eau.
- Page 34 INSTALLATION DU ROBINET - VIEW/ WAVE View/Wave Déballez les composantes du distributeur. Sur une surface plate et solide, redressez avec précaution le tube AVERTISSEMENT en cuivre avec les mains seulement. Dommage matériel : Ne pincez pas ou ne brisez pas les tubes de cuivre. Ne déformez pas le dernier pouce du tube.
- Page 35 INSTALLATION DU ROBINET - HC3/GN3 HC3/GN3 Déballez les composantes du distributeur. Sur une surface plate et solide, redressez avec précaution le tube en cuivre avec les mains seulement. AVERTISSEMENT Retirez l’écrou à ailettes du corps de Dommage matériel : Ne pincez pas ou la soupape.
- Page 36 INSTALLATION DU ROBINET – H990 H990 Déballez les composantes du distributeur. Sur une surface plate et solide, redressez avec précaution le tube en cuivre avec les mains seulement. AVERTISSEMENT Dommage matériel : Ne pincez pas ou ne brisez pas les tubes de cuivre. Ne déformez pas le dernier pouce du tube.
- Page 37 INSTALLATION DU ROBINET – H770 H770 Déballez les composantes du distributeur. Sur une surface plate et solide, redressez avec précaution le tube en cuivre avec les mains seulement. AVERTISSEMENT Dommage matériel : Ne pincez pas ou ne brisez pas les tubes de cuivre. Ne déformez pas le dernier pouce du tube.
-
Page 38: Montage Du Réservoir
MONTAGE DU RÉSERVOIR Sélectionnez un endroit sous l’évier pour monter le réservoir verticalement à bonne Le réservoir doit portée des connexions de plomberie et être monté de d’électricité. Le réservoir devrait se trouver à niveau pour 16 po (40.6 cm) ou moins des conduits d’eau assurer un bon du robinet et à... - Page 39 CONNEXION FINALE DE L’EAU HC-View / HC-Wave / HC3 Installez un raccord en T dans le conduit (non Écrou en laiton compris) d’approvisionnement d’eau froide. Virole Insertion en laiton Installez la soupape de contrôle d'eau réservée avec le raccord à compression de Tuyau de 3/8 po (9.5 mm).
-
Page 40: Renseignements Sur La Garantie
Utilisez seulement le AVERTISSEMENT robinet du distributeur InSinkErator fourni. Utilisez seulement les pièces fournies. Contactez un agent de service autorisé InSinkErator pour les réparations et les composantes de rechange. - Page 41 à votre distributeur d’eau très chaude et système de distribution d'eau chaude laissez l’eau s’écouler jusqu’à ce instantané. InSinkErator propose le seul qu’elle soit froide. système de filtration d'eau spécialement conçu pour les distributeurs d'eau chaude.
- Page 42 Veuillez vous reporter au Guide de dépistage des pannes et/ou consulter notre site Web à www.insinkerator.com avant d’appeler AnswerLine DIAGNOSTICS PROBLEME CAUSE POSSIBLE QUOI FAIRE De l’eau et de la • L’ébullition se produit dans • Appuyez sur le levier du robinet pour faire sortir un vapeur sortent du bec l’appareil.
- Page 43 1.800.558.5700 discretion, without notice or obligation and further www.insinkerator.com reserves the right to change or discontinue models. © 2008 InSinkErator, a division of Emerson Electric Co. All Rights Reserved. 44228 REV. A Printed in USA...
