Pro-Form 515 Zlt Treadmill Manuale D'istruzioni page 11

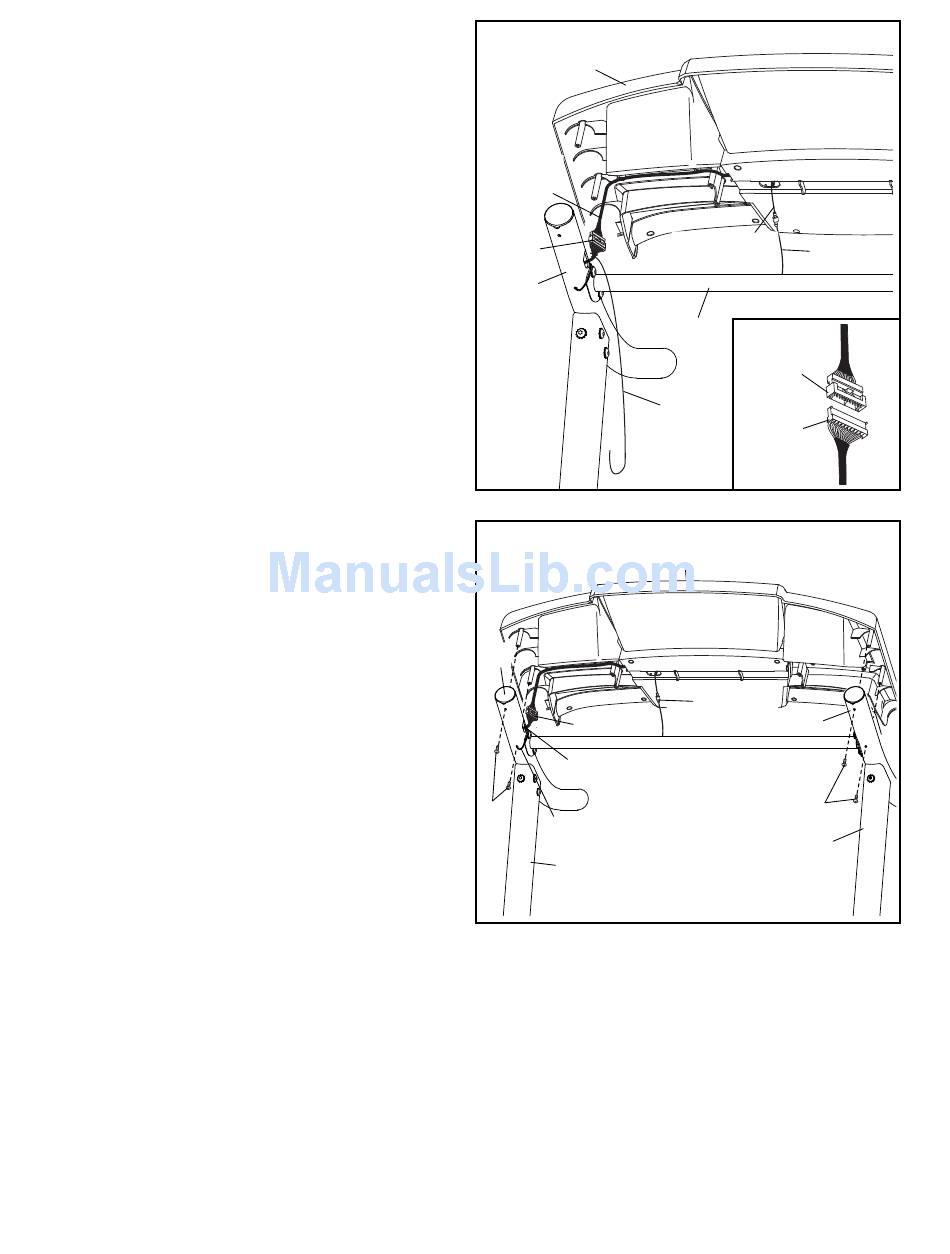

9. Con l'aiuto di un'altra persona, reggere il gruppo
consolle vicino al Corrimano Destro (64).
Si veda il disegno nel riquadro. Collegare il
Cavo Montante (63) al cavo consolle. I con-
nettori dovrebbero inserirsi agevolmente
uno nell'altro e scattare in posizione.
In caso contrario, ruotare un connettore
e riprovare. QUALORA I CONNETTORI
NON VENGANO COLLEGATI CORRET-
TAMENTE, LA CONSOLLE POTREBBE
RISULTARNE DANNEGGIATA AL MOMENTO
DELL'ACCENSIONE. Quindi rimuovere la fas-
cetta cavo dal Cavo Montante.
Collegare il Cavo di Messa a Terra Consolle (47)
sulla Barra Trasversale Consolle (61) al cavo di
messa a terra sulla consolle.
10. Posizionare il gruppo consolle sui Corrimano
Sinistro e Destro (59, 64). Prestare attenzione
a non pizzicare i cavi. Tagliare e rimuovere la
fascetta (D).
Fissare il gruppo consolle con quattro Viti #8 x
3/4" (4). Inserire manualmente tutte e quattro
le Viti e serrarle. Non serrare eccessiva-
mente le Viti.
Inserire i cavi nel Corrimano Destro (64) nel foro
indicato.
Vedere la fase di montaggio 5. Serrare salda-
mente le sei Viti 3/8" x 3 1/4" (2) sulle estremità
inferiori dei Montanti Sinistro e Destro (66, 76)
(solo un lato è raffigurato).
9
Gruppo
Consolle
Cavo
Consolle
63
64
10
Gruppo Consolle
64
Cavi
Foro
4
D
76
11
Cavo di
47
Messa a Terra
61
Cavo
Consolle
Fascetta
63
Cavo
Cavo di
Messa a Terra
59
4
66
