MONTAGGIO

Handrail Bolt (20)–4

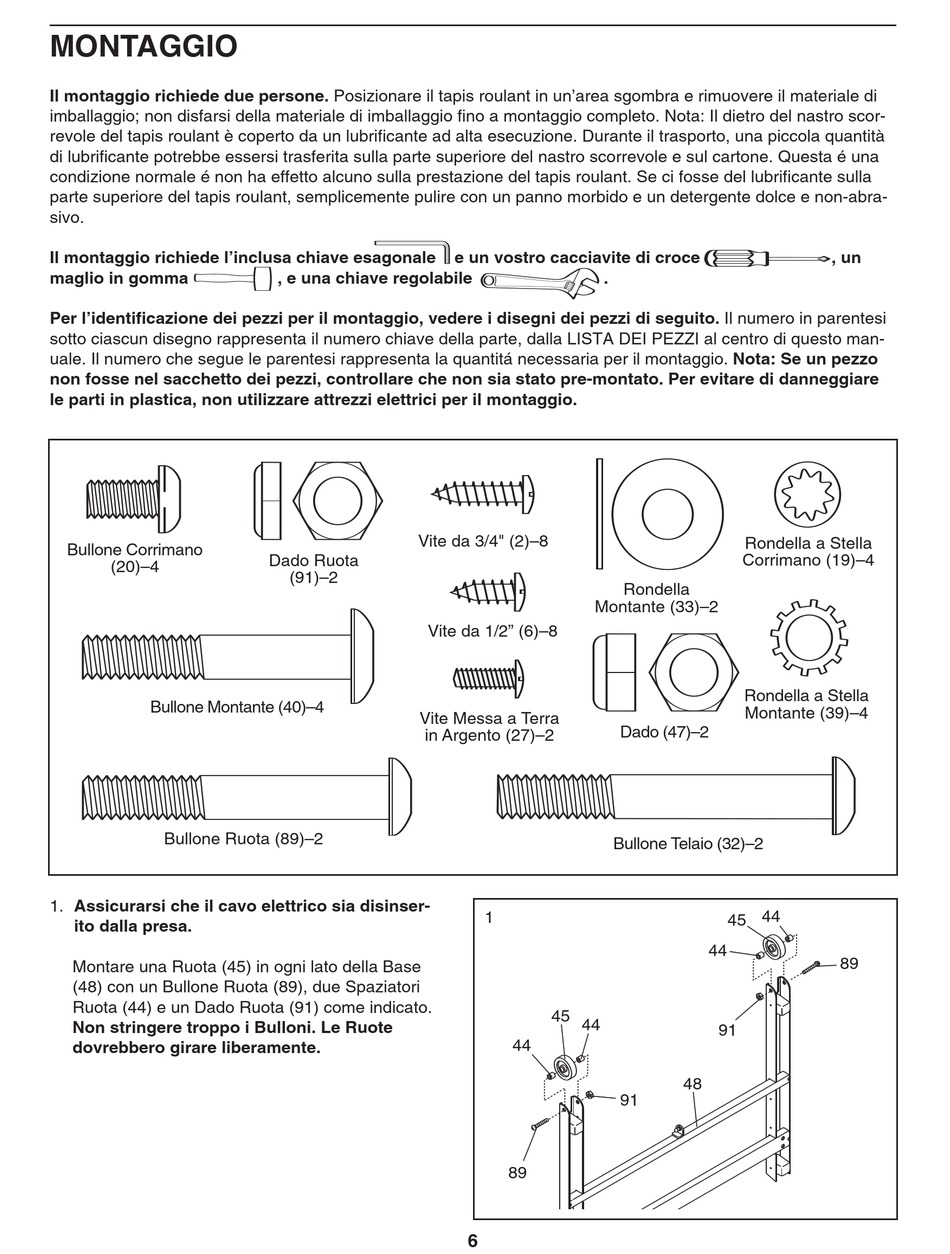

Il montaggio richiede due persone. Posizionare il tapis roulant in un'area sgombra e rimuovere il materiale di
imballaggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scor-
revole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità
di lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa é una
condizione normale é non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla
parte superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abra-
sivo.
Il montaggio richiede l'inclusa chiave esagonale
maglio in gomma
3/4" Tek Screw (58)–8
Per l'identificazione dei pezzi per il montaggio, vedere i disegni dei pezzi di seguito. Il numero in parentesi
sotto ciascun disegno rappresenta il numero chiave della parte, dalla LISTA DEI PEZZI al centro di questo man-
uale. Il numero che segue le parentesi rappresenta la quantitá necessaria per il montaggio. Nota: Se un pezzo
non fosse nel sacchetto dei pezzi, controllare che non sia stato pre-montato. Per evitare di danneggiare
le parti in plastica, non utilizzare attrezzi elettrici per il montaggio.
Bullone Corrimano
(20)–4
Bullone Montante (40)–4
Bullone Ruota (89)–2
1. Assicurarsi che il cavo elettrico sia disinser-
ito dalla presa.
Montare una Ruota (45) in ogni lato della Base
(48) con un Bullone Ruota (89), due Spaziatori
Ruota (44) e un Dado Ruota (91) come indicato.
Non stringere troppo i Bulloni. Le Ruote
dovrebbero girare liberamente.
