Pro-Form 470 Cx Treadmill Manuale D'istruzioni page 9

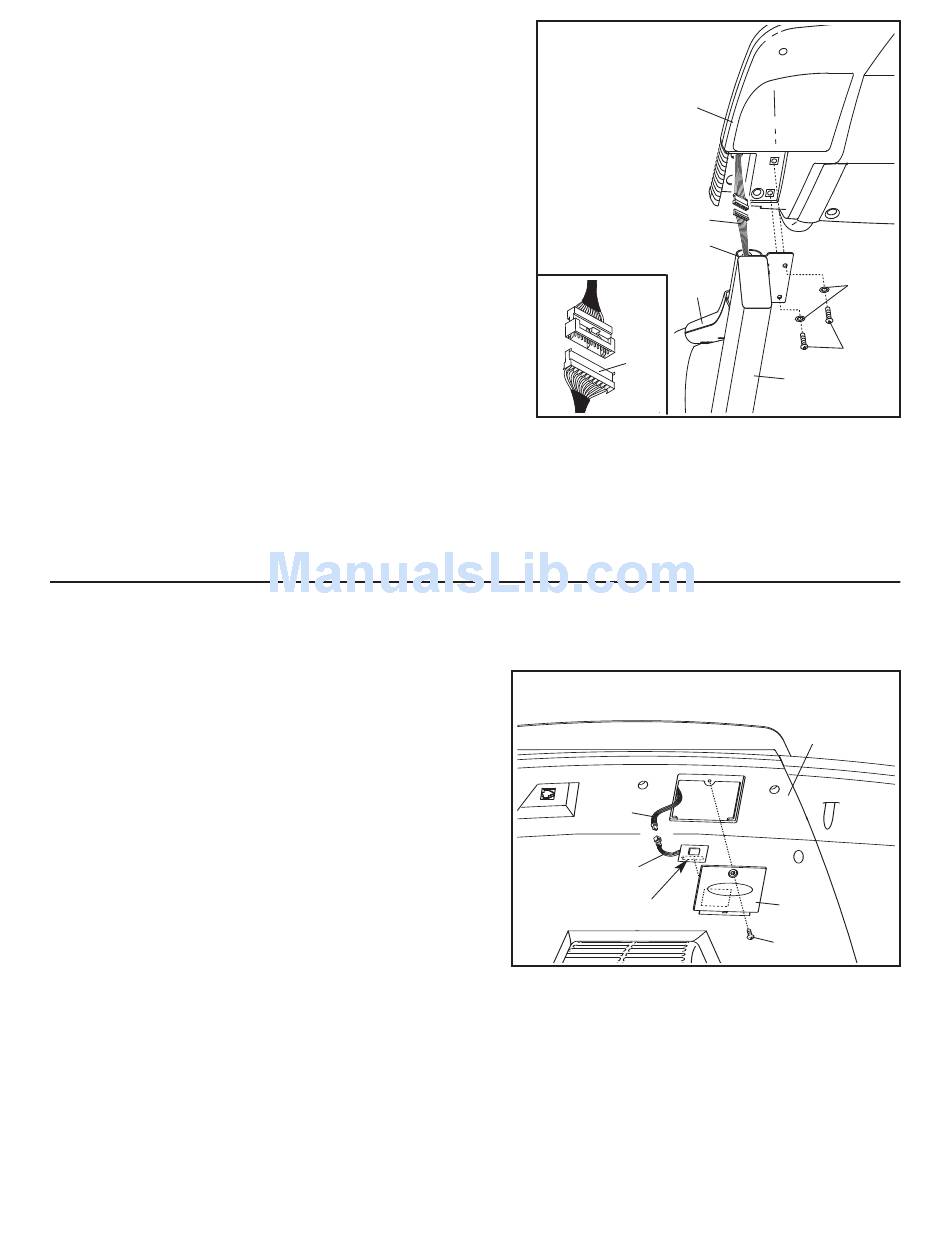

8. Facendo ricorso all'aiuto di un'altra persona, sorreggere
il gruppo consolle vicino al Montante destro (96) e al
Montante sinistro (non mostrato).
Collegare il Filo Bardato (118) al filo bardato nel gruppo
consolle. Assicurarsi di collegare i connettori appro-
priatamente (vedere i disegni nei riquadri). I connet-
tori dovrebbero incastrarsi l'un con l'altro facilmente
e scattare sul posto. Se i connettori non scivolassero
insieme facilmente e non si bloccassero in posizione, gi-
rare un connettore e provare a collegarli di nuovo. SE I
CONNETTORI NON SONO COLLEGATI APPROPRIA-
TAMENTE, LA CONSOLLE POTREBBE DANNEG-
GIARSI QUANDO VIENE ACCESA. Inserire il filo bar-
dato in eccesso nuovamente nel Corrimano destro
(108).
Posizionare il gruppo consolle sul Montante (96) destro
e sul Montante sinistro (non mostrato). Inserire due
Bulloni da 1/4" x 1" (88) con Rondelle a Stella da 1/4"
(87) in ogni lato del gruppo consolle. Dopo avere inse-
rito tutti e quattro i Bulloni, serrarli.
9. Assicurarsi che tutte le parti siano avvitate prima dell'uso del tapis roulant. Nota: Potrebbe essere in-
clusa dell'extra ferramenta. Tenere l'inclusi chiavi esagonali in un posto sicuro. La chiave esagonale grande
viene utilizzata per regolare il nastro scorrevole (vedere pagine 24). Per proteggere il pavimento o la mo-
quette, mettere un tappeto sotto il tapis roulant. Se ci sono delle pellicole di plastica sugli adesivi, toglierle.
Qualora sia stato acquistato il cardiofrequenzimetro a torace opzionale (vedere pagina 20), seguire le fasi
di seguito per installare il ricevitore accluso al cardiofrequenzimetro a torace.
1. Accertare che il cavo di alimentazione sia scolle-
gato. Rimuovere la Vite da 3/4" (33) e lo Sportello
d'Accesso (105) dal Retro Consolle (104).
2. Collegare il filo sul ricevitore (A) al filo indicato che
fuoriesce dal Retro Consolle (104). Rimuovere la
carta dal cuscinetto adesivo sul dorso del ricevitore.
Sorreggere il ricevitore in modo che il cilindro pic-
colo sia vicino al bordo inferiore del ricevitore e
sia rivolto verso il Retro Consolle come mostrato.
Premere con fermezza il ricevitore sull'angolo indicato
dello Sportello d'Accesso (105). Nota: Qualora in do-
tazione con il cardiofrequenzimetro a torace vengano
fornite due viti e due puntali in plastica all'interno dello
Sportello d'Accesso, montare il ricevitore sui puntali in
plastica sullo Sportello d'Accesso con le due viti.
3. Assicurarsi che nessun filo venga pizzicato. Riattaccare lo Sportello d'Accesso (94) con la Vite da 3/4" (6).
Gli altri fili inclusi con il ricevitore possono essere messi da parte.
8
Gruppo
Consolle
Corrimano Destro
118
Filo
A
Cilindro
9
118
87
108
88
96
104
105
33
