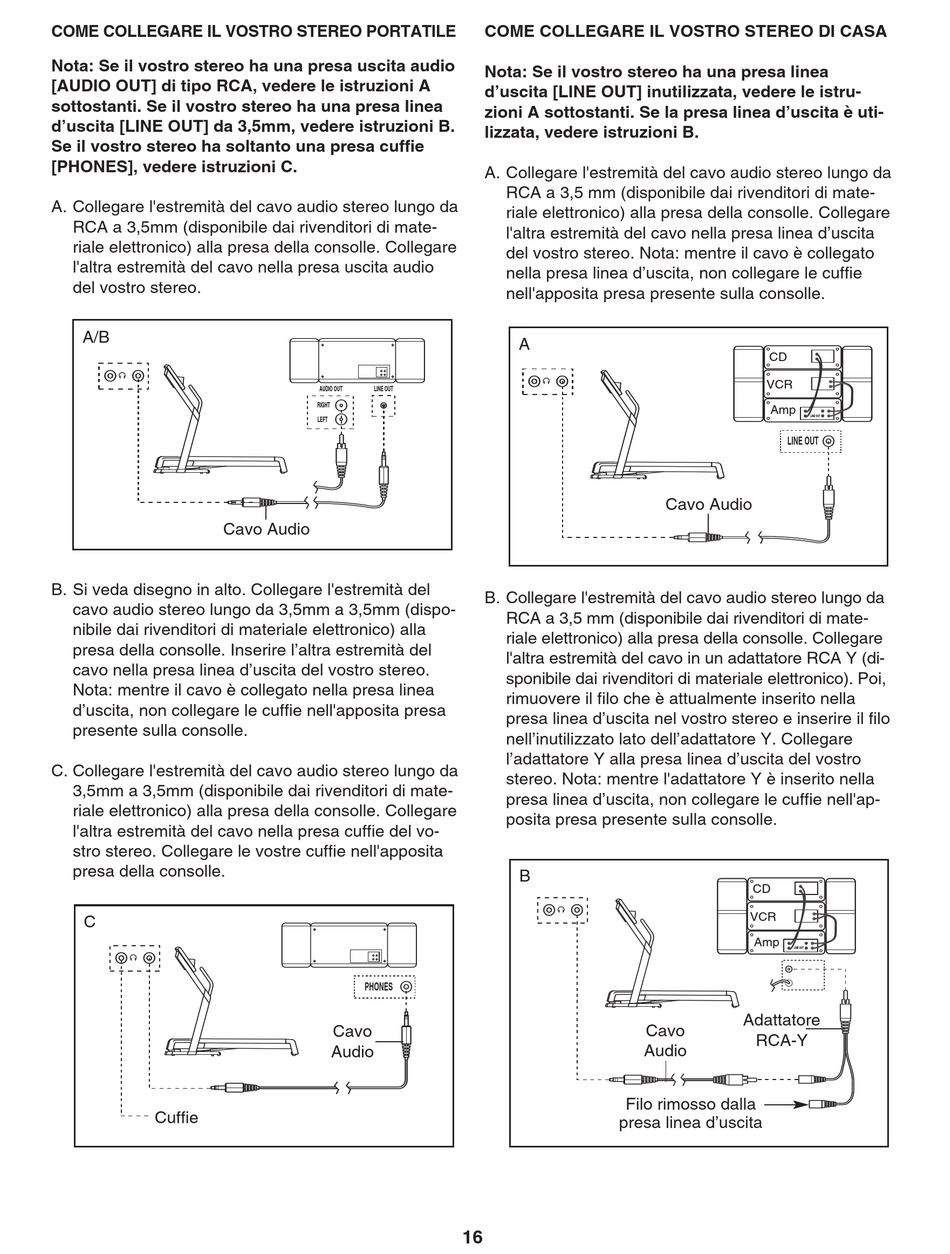

Pro-Form 470 Cx Treadmill Manuale D'istruzioni page 16

COME COLLEGARE IL VOSTRO STEREO PORTATILE
Nota: Se il vostro stereo ha una presa uscita audio
[AUDIO OUT] di tipo RCA, vedere le istruzioni A
sottostanti. Se il vostro stereo ha una presa linea
d'uscita [LINE OUT] da 3,5mm, vedere istruzioni B.
Se il vostro stereo ha soltanto una presa cuffie
[PHONES], vedere istruzioni C.
A. Collegare l'estremità del cavo audio stereo lungo da
RCA a 3,5mm (disponibile dai rivenditori di mate-
riale elettronico) alla presa della consolle. Collegare
l'altra estremità del cavo nella presa uscita audio
del vostro stereo.
A/B
Cavo Audio
B. Si veda disegno in alto. Collegare l'estremità del
cavo audio stereo lungo da 3,5mm a 3,5mm (dispo-
nibile dai rivenditori di materiale elettronico) alla
presa della consolle. Inserire l'altra estremità del
cavo nella presa linea d'uscita del vostro stereo.
Nota: mentre il cavo è collegato nella presa linea
d'uscita, non collegare le cuffie nell'apposita presa
presente sulla consolle.
C. Collegare l'estremità del cavo audio stereo lungo da
3,5mm a 3,5mm (disponibile dai rivenditori di mate-
riale elettronico) alla presa della consolle. Collegare
l'altra estremità del cavo nella presa cuffie del vo-
stro stereo. Collegare le vostre cuffie nell'apposita
presa della consolle.
C
Cuffie
AUDIO OUT LINE OUT
RIGHT
LEFT
AUDIO OUT LINE OUT
RIGHT
LEFT
A
A
PHONES
PHONES
Cavo
Audio
C
C
COME COLLEGARE IL VOSTRO STEREO DI CASA
Nota: Se il vostro stereo ha una presa linea
d'uscita [LINE OUT] inutilizzata, vedere le istru-
zioni A sottostanti. Se la presa linea d'uscita è uti-
lizzata, vedere istruzioni B.
A. Collegare l'estremità del cavo audio stereo lungo da
RCA a 3,5 mm (disponibile dai rivenditori di mate-
riale elettronico) alla presa della consolle. Collegare
l'altra estremità del cavo nella presa linea d'uscita
del vostro stereo. Nota: mentre il cavo è collegato
nella presa linea d'uscita, non collegare le cuffie
nell'apposita presa presente sulla consolle.
A
B. Collegare l'estremità del cavo audio stereo lungo da
RCA a 3,5 mm (disponibile dai rivenditori di mate-
riale elettronico) alla presa della consolle. Collegare
l'altra estremità del cavo in un adattatore RCA Y (di-
sponibile dai rivenditori di materiale elettronico). Poi,
rimuovere il filo che è attualmente inserito nella
presa linea d'uscita nel vostro stereo e inserire il filo
nell'inutilizzato lato dell'adattatore Y. Collegare
l'adattatore Y alla presa linea d'uscita del vostro
stereo. Nota: mentre l'adattatore Y è inserito nella
presa linea d'uscita, non collegare le cuffie nell'ap-
posita presa presente sulla consolle.
B
Filo rimosso dalla
presa linea d'uscita
16
CD
VCR
Amp
LINE OUT
LINE OUT
Cavo Audio
CD
VCR
Amp
A
LINE OUT
CD
VCR
Amp
LINE OUT
A
CD
VCR
Amp
LINE OUT
B
Adattatore
Cavo
RCA-Y
Audio
B
LINE OUT
