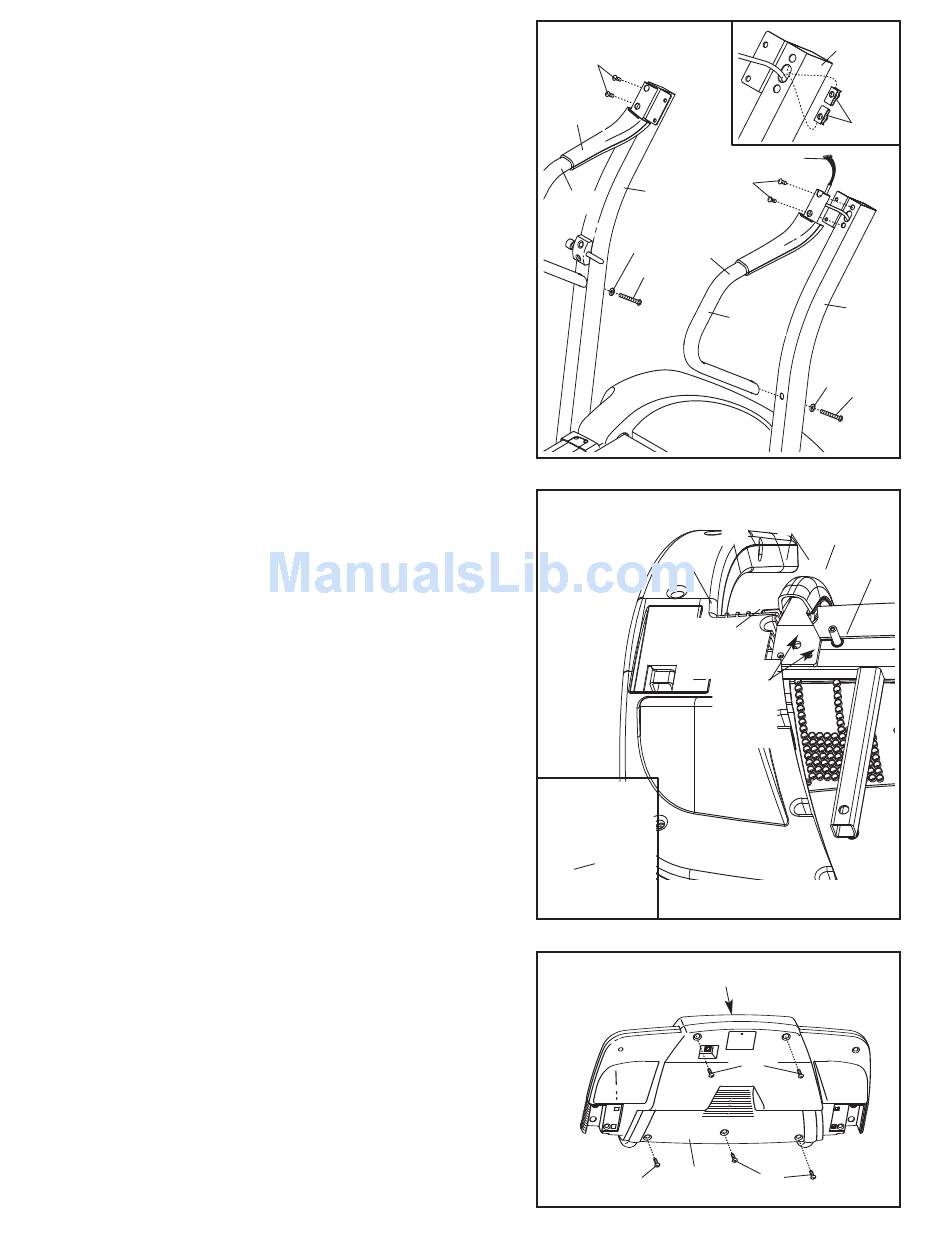

5. Vedere il disegno allegato. Accertare che siano presenti
due dadi a "U" (112) nell'estremità superiore di ogni
Montante (96). Nota: In dotazione potrebbero essere for-
niti dadi a U aggiuntivi.
Localizzare i Corrimano (108) destro e sinistro (su ogni
Corrimano è presente un adesivo identificativo).
Sorreggere il Corrimano destro vicino al Montante destro
(96) e passare il Filo Bardato (118) all'interno del foro
grande nel Corrimano destro, estraendolo dall'estremità
superiore nel modo indicato.
Quindi, sorreggere il Corrimano (108) destro contro il
Montante destro (96). Serrare un Bullone da 5/16" x 3
1/2" (121) con una Rondella da 5/16" (128) di tre o quat-
tro giri nel Montante destro e nell'estremità inferiore del
Corrimano destro. Quindi, serrare due Bulloni da 5/16" x
1" (113) nell'estremità superiore del Corrimano destro e
nel Montante destro. Prestare attenzione a non fare
cadere i Bulloni nei Corrimano. Se necessario, solle-
vare o abbassare il Corrimano per avvitare i Bulloni da
5/16" x 1" nel Montante. Serrare saldamente tutti e tre
Bulloni.
Montare il Corrimano sinistro (108) sul Montante sinistro
(96) come descritto in precedenza. Nota: Nel Montante
sinistro non è presente il filo bardato.
6. Capovolgere la Consolle (101); prestare attenzione a non
graffiarla. Rimuovere le fasce e il Retro Consolle (104)
(vedere disegno 7) dalla Consolle. Qualora le quattro Viti
Barra Pulsazioni (76) (ne vengono mostrate soltanto due)
siano inserite nel Telaio Consolle (80), rimuoverle.
Tenere le estremità della Barra Pulsazioni (77) contro il
Telaio Consolle (80) come mostrato. Collegare il filo sen-
sore pulsazioni nella Consolle (101) al filo sensore pulsa-
zioni nella Barra Pulsazioni (vedere disegno allegato). I
connettori dovrebbero scivolare insieme facilmente e
bloccarsi in posizione. Se i connettori non scivolassero
insieme facilmente e non si bloccassero in posizione, gi-
rare un connettore e provare a collegarli di nuovo. Montare
la Barra Pulsazioni sul telaio Consolle con quattro Viti
Barra Pulsazioni (76). Serrare saldamente le Viti Barra
Pulsazioni. Prestare attenzione a non danneggiare i
fili.
Collegare l'estremità di ogni filo di messa a terra al Telaio
Consolle (80) con una Vite di Messa a Terra da 1/2" (52).
Nota: Non sono presenti fili sull'altro lato della Barra
Pulsazioni (77).
7. Montare il Retro Consolle (104) sul gruppo consolle con
cinque Viti da 3/4" (33). Prestare attenzione a non dan-
neggiare i fili.
5
113
Sinistro
108
128
121
6
Filo
Sensore
Pulsa-
zioni
7
33
8
118
113
96
108
Destro
128
76
77
52
101
Filo
Sensore
Pulsazioni
Fili di
Messa
a Terra
Gruppo Consolle
33
104
33
119
112
96
121
80
