Pro-Form 330rt Treadmill Manuel De L'utilisateur page 9

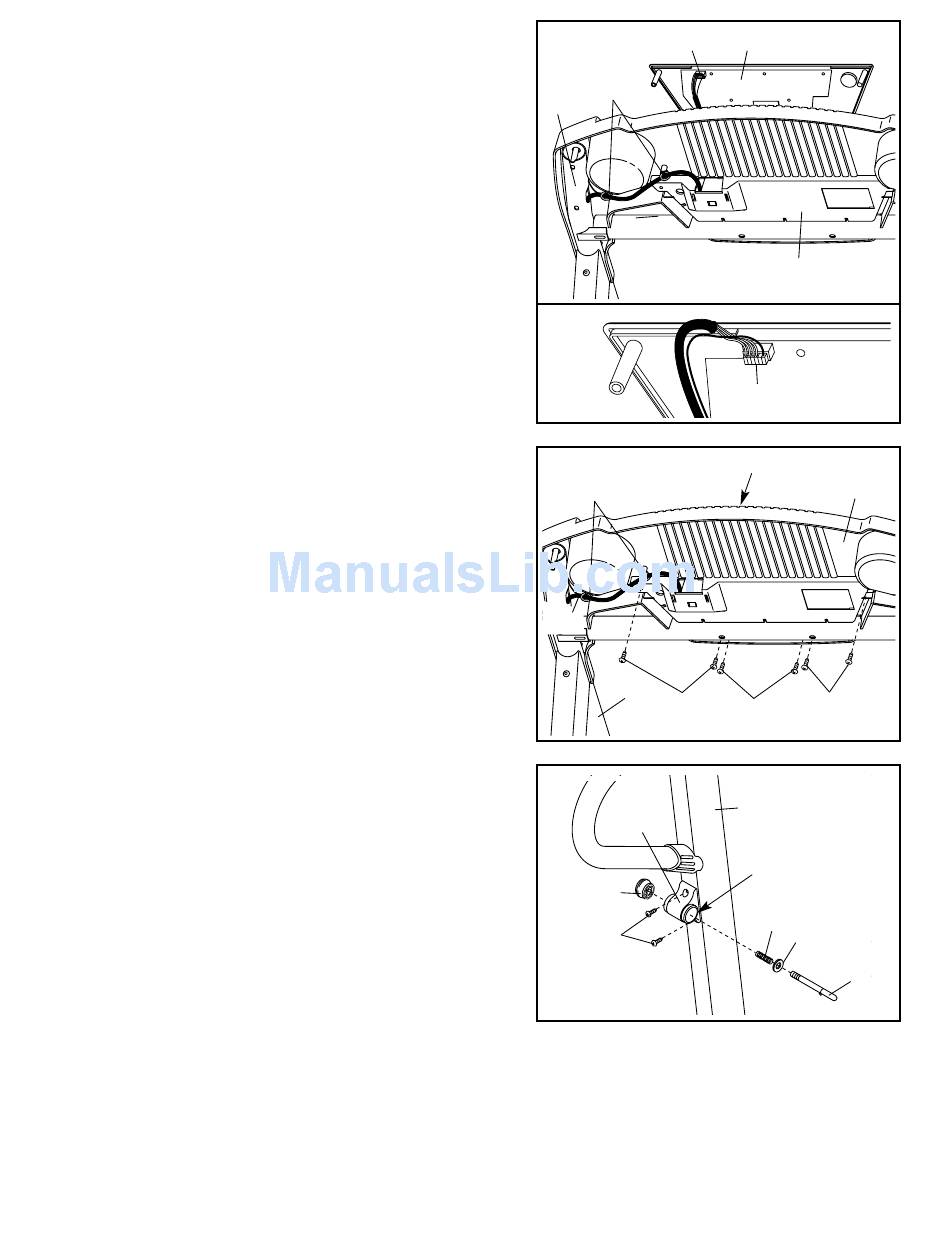

7. Tenez la Console (1) proche de la Base de la Console
(100). Touchez la Rampe Droite (6) pour décharger
toute charge statique. Trouvez le connecteur se trou-
vant sur l'extrémité du Groupe de Fils (22). Insérez le
connecteur dans la douille rouge se trouvant sous la
Console. Le connecteur devrait glisser et se fixer faci-
lement dans la douille. Si le connecteur ne glisse pas
et ne se fixe pas facilement, tournez le connecteur et
ensuite insérez-le. Assurez-vous que le connecteur et
les fils apparaissent comme montré sur le dessin 7a.
Voir dessin 5a. Insérez l'excès du Groupe de Fils (22) à
travers l'ouverture se trouvant dans la Base de la
Console (100). Serrez fermement l'attache en plas-
tique se trouvant sur la Base de la Console pour em-
pêcher le Groupe de Fils de glisser. Ensuite, coupez
l'extrémité de l'attache en plastique.
8. Régler la Console (1) sur la Base de la Console (100).
Insérez l'excès du Groupe de Fils (22) dans le grand
trou se trouvant dans le côté de la Rampe Droite (6).
Serrez fermement les attaches en plastique au fond
de la Base de la Console pour empêcher le Groupe
de Fils de glisser. Ensuite, coupez les extrémités des
attaches en plastique.
Attachez la Console (1) à la Base de la Console (100)
avec quatre Vis de 3/4" (90) et deux Vis de 1/2" (84).
Vissez chacune des six Vis de quelques tours avant
de les visser complètement; ne serrez pas les vis à
fond.
9. Attachez le Loquet de Rangement (41) au Montant
Gauche (88) avec deux Vis de 3/4" (90). Enlevez le
Bouton du Loquet (95) de la Goupille du Loquet (91).
Assurez-vous que le Col de la Goupille du Loquet (93) et
que le Ressort (94) sont sur la Goupille du Loquet
comme montré. Insérez la Goupille du Loquet dans le
Loquet de Rangement (41), et serrez le Bouton du
Loquet sur la goupille du Loquet.
Soulevez le cadre du tapis roulant dans la position de
rangement (voir COMMENT PLIER LE TAPIS ROU-
LANT POUR LE RANGER à la page 14). Assurez-vous
que le cadre est centré entre les Rampes (pas montré).
Vissez à fond tous les boulons et vis utilisés aux
étapes d'assemblage 3, 4, 5, et 8. Ensuite, abaissez le
cadre au plancher.
10. Assurez-vous que toutes les pièces sont vissées correctement avant que vous utilisiez le tapis rou-
lant. Remarque : Du matériel additionnel peut être inclus. Gardez les clés hexagonales incluses dans un en-
droit sûr. La grande clé hexagonale est utilisée pour ajuster la courroie Mobile (voir page 17). Pour protéger le
plancher ou la moquette, placez un tapis sous le tapis roulant.
Remarque : le dessous de la courroie du tapis roulant est enduite d'un lubrifiant très efficace. Il se peut que
durant l'expédition une petite quantité de lubrifiant se soit transférée sur le dessus de la courroie ou sur le
carton d'emballage. Ceci n'affecte pas la performance du tapis roulant. S'il y a du lubrifiant sur la courroie,
nettoyez avec un chiffon doux et un détergent non-abrasif.
7
Attaches
6
7a
8
Attaches
22
6
9
41
95
90
9
1
22
100
22
1
100
90
90
84
88
Grand
Trou
94
93
91
