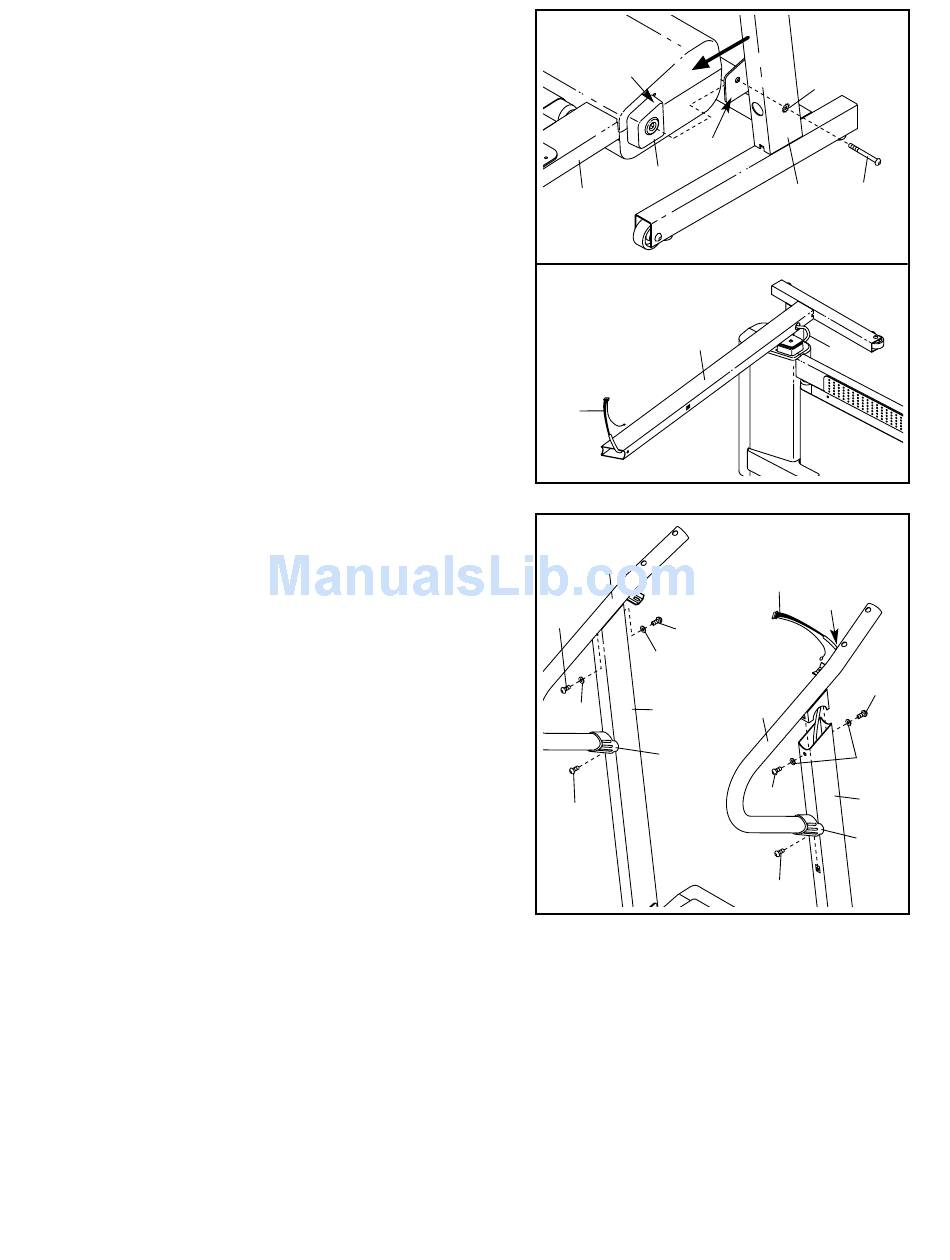

2. Ouvrez le sac B. Enfoncez, comme indiqué la Bague
d'Espacement du Cadre Droit (13) et la Bague
d'Espacement du Cadre Gauche (pas montré) sur les
côtés du Cadre (55). Assurez-vous que le côté élevé de
chacune des Bagues d'Espacement fait face vers
l'avant comme montré. Avec l'aide d'une deuxième per-
sonne, soulevez précautionneusement le Cadre (55) et
tenez les Bagues d'Espacements entre les plaques se
trouvant sur les Montants (89).
Alignez le trou de la plaque se trouvant sur le Montant
Droit (89) avec le trou de la Bague d'Espacement du
Cadre Droit (13). Vissez sans serrer un Boulon de 5" (10)
et une Rondelle Etoilée de 3/8" (45) la Bague
d'Espacement du Cadre (55). Répétez cette étape pour
le côté gauche du tapis roulant.
Voir dessin 2a. Avec l'aide d'une deuxième personne, in-
clinez précautionneusement le tapis roulant sur son côté
gauche comme montré.
Faites passer le Groupe de Fils (22) dans le grand trou
rond se trouvant près de l'extrémité inférieure du Montant
Droit (89), et puis tirez le Group de Fils hors de l'extrémité
supérieure comme montré.
3. Ouvrez le sac C. Avec l'aide d'une deuxième personne,
soulevez le Montant Gauche et Droit (88, 89) à la posi-
tion verticale.
Identifiez la Rampe Droite (6), qui a un grand trou dans
le côté gauche. Faites passer le Groupe de Fils (22)
dans le support rectangulaire se trouvant sur la Rampe
Droite, hors du grand trou. (Remarque : Il peut être utile
d'employer des pinces à bec pour tirer le Groupe de Fils
hors du trou.) Enfoncez un Embout de la Rampe (83) sur
l'extrémité inférieure de la Rampe Droite comme montré.
Insérez le support rectangulaire se trouvant sur la Rampe
Droite (6) dans le Montant Droit (89). Attachez la Rampe
Droite et l'Embout de la Rampe (83) avec trois Boulons
de 1" (12) et deux Rondelles de 1/4" (108) comme mon-
tré. Ne serrez pas encore les boulons à fond.
Attachez la rampe Gauche (7) comme décrit ci-dessus.
Remarque : Il n'y a pas un groupe de fils sur le côté
gauche.
2
Côté
Élevé
13
55
2a
22
3
7
12
108
108
12
7
45
Plaque
89
89
22
22
Trou
12
88 6
83
12
12
10
12
108
89
83
