Pro-Form 330rt Treadmill Manuel De L'utilisateur page 8

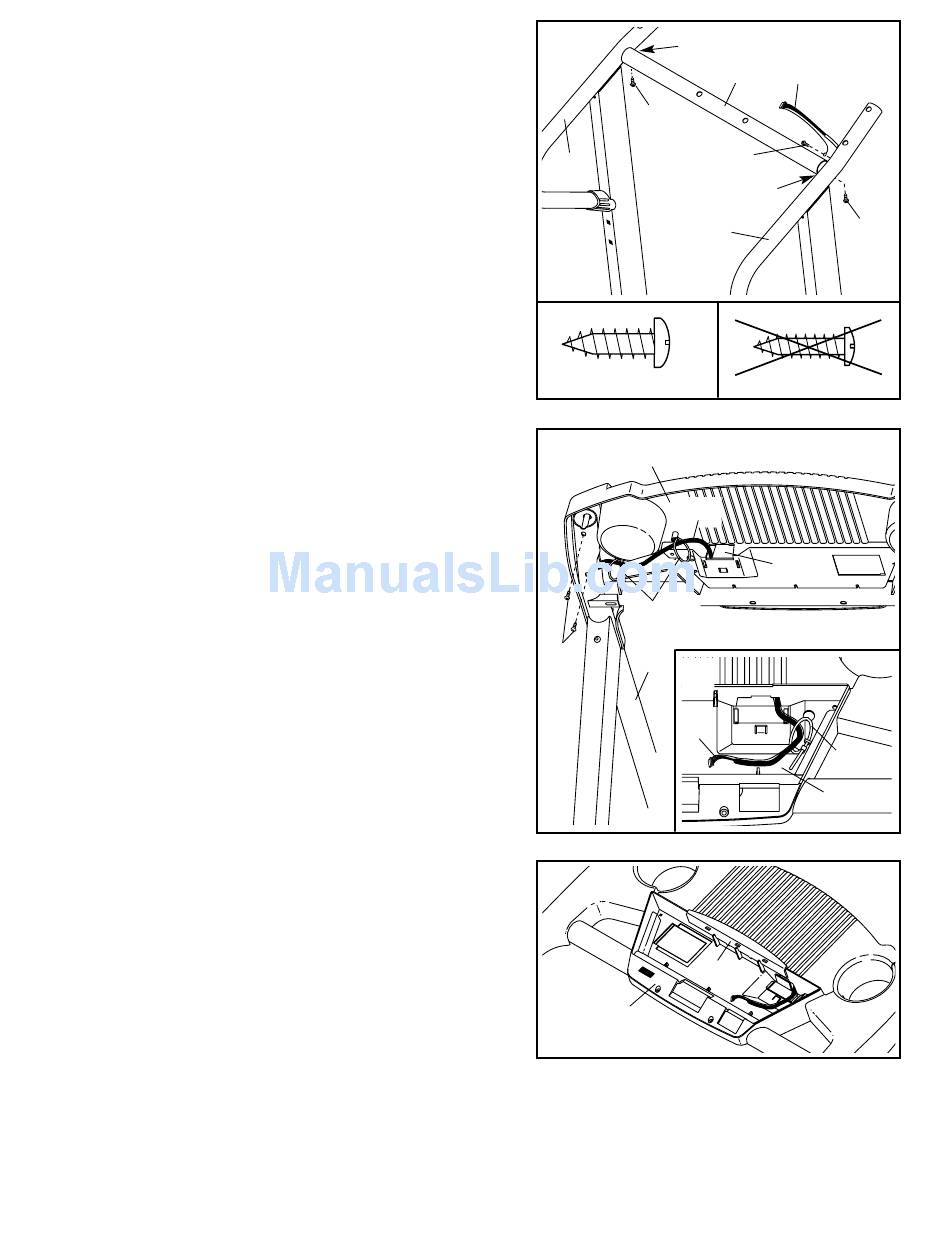

4. Regardez les images incluses dans le schéma et identi-
fiez les deux Vis de la Barre Transversale (69); faites at-
tention à ne pas confondre les vis de la Barre
Transversale avec les vis de 3/4" (90).
Tenez la Barre Transversale (75) sur les petits supports
se trouvant sur les Rampes (6,7). Attachez la Barre
Transversale aux petits supports avec les deux Vis de la
Barre Transversale (69). Ne serrez pas encore les Vis
de la Barre Transversale à fond.
Attachez l'extrémité du Fil de Mise à Terre au petit trou
se trouvant sur le côté de la Rampe Droite (6) avec une
Vis de Mise à Terre Argentée (87).
5. Ouvrez le sac D. Placez la Base de la Console (100) sur
la Rampe Droite (6) et sur la Rampe Gauche (pas mon-
trée). Attachez la Base de Console avec quatre Vis de
3/4" (90) (seulement deux Vis sont montrées). Ne serrez
pas encore les vis à fond.
Insérez le Groupe de Fils (22) dans les deux attaches en
plastique indiquées se trouvant sur la Base de Console
(100). Ensuite, insérez le Groupe de Fils à travers l'ou-
verture se trouvant à côté du Couvercle de Fils (86).
Assurez-vous que Couvercle de Fils est fermement atta-
ché à la Base de la Console.
Voir dessin 5a. Regardez le dessus de la Base de la
Console (100). Insérez le Groupe de Fils (22) dans l'at-
tache en plastique se trouvant sur la Base de la Console.
6. Enfoncez le Porte-Livre (85) se trouvant sur la Base de
la Console (100) à l'emplacement montré.
4
69
7
69
5
100
Attaches
90
6
6
100
8
Petit Crochet
75
22
87
Petit Crochet
6
90
22
86
5a
22
Attache
100
85
69
