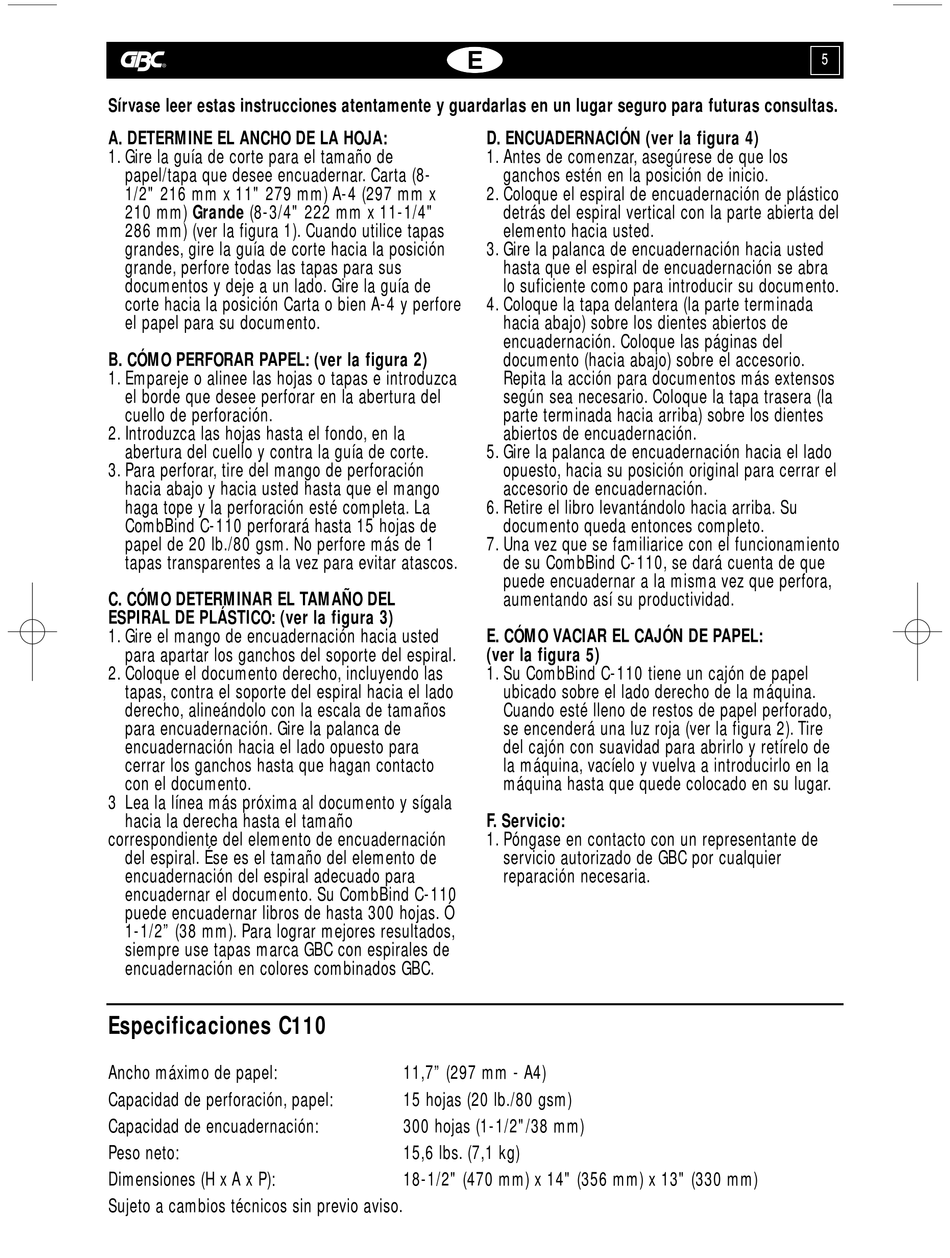

GBC CombBind C110 Instruction Manual page 5

0
Sírvase leer estas instrucciones atentamente y guardarlas en un lugar seguro para futuras consultas.
A. DETERMINE EL ANCHO DE LA HOJA:
1. Gire la guía de corte para el tamaño de
papel/tapa que desee encuadernar. Carta (8-
1/2" 216 mm x 11" 279 mm) A-4 (297 mm x
210 mm) Grande (8-3/4" 222 mm x 11-1/4"
286 mm) (ver la figura 1). Cuando utilice tapas
grandes, gire la guía de corte hacia la posición
grande, perfore todas las tapas para sus
documentos y deje a un lado. Gire la guía de
corte hacia la posición Carta o bien A-4 y perfore
el papel para su documento.
B. CÓMO PERFORAR PAPEL: (ver la figura 2)
1. Empareje o alinee las hojas o tapas e introduzca
el borde que desee perforar en la abertura del
cuello de perforación.
2. Introduzca las hojas hasta el fondo, en la
abertura del cuello y contra la guía de corte.
3. Para perforar, tire del mango de perforación
hacia abajo y hacia usted hasta que el mango
haga tope y la perforación esté completa. La
CombBind C-110 perforará hasta 15 hojas de
papel de 20 lb./80 gsm. No perfore más de 1
tapas transparentes a la vez para evitar atascos.
C. CÓMO DETERMINAR EL TAMAÑO DEL
ESPIRAL DE PLÁSTICO: (ver la figura 3)
1. Gire el mango de encuadernación hacia usted
para apartar los ganchos del soporte del espiral.
2. Coloque el documento derecho, incluyendo las
tapas, contra el soporte del espiral hacia el lado
derecho, alineándolo con la escala de tamaños
para encuadernación. Gire la palanca de
encuadernación hacia el lado opuesto para
cerrar los ganchos hasta que hagan contacto
con el documento.
3 Lea la línea más próxima al documento y sígala
hacia la derecha hasta el tamaño
correspondiente del elemento de encuadernación
del espiral. Ése es el tamaño del elemento de
encuadernación del espiral adecuado para
encuadernar el documento. Su CombBind C-110
puede encuadernar libros de hasta 300 hojas. Ó
1-1/2" (38 mm). Para lograr mejores resultados,
siempre use tapas marca GBC con espirales de
encuadernación en colores combinados GBC.
Especificaciones C110
Ancho máximo de papel:
Capacidad de perforación, papel:
Capacidad de encuadernación:
Peso neto:
Dimensiones (H x A x P):
Sujeto a cambios técnicos sin previo aviso.
E
D. ENCUADERNACIÓN (ver la figura 4)
1. Antes de comenzar, asegúrese de que los
ganchos estén en la posición de inicio.
2. Coloque el espiral de encuadernación de plástico
detrás del espiral vertical con la parte abierta del
elemento hacia usted.
3. Gire la palanca de encuadernación hacia usted
hasta que el espiral de encuadernación se abra
lo suficiente como para introducir su documento.
4. Coloque la tapa delantera (la parte terminada
hacia abajo) sobre los dientes abiertos de
encuadernación. Coloque las páginas del
documento (hacia abajo) sobre el accesorio.
Repita la acción para documentos más extensos
según sea necesario. Coloque la tapa trasera (la
parte terminada hacia arriba) sobre los dientes
abiertos de encuadernación.
5. Gire la palanca de encuadernación hacia el lado
opuesto, hacia su posición original para cerrar el
accesorio de encuadernación.
6. Retire el libro levantándolo hacia arriba. Su
documento queda entonces completo.
7. Una vez que se familiarice con el funcionamiento
de su CombBind C-110, se dará cuenta de que
puede encuadernar a la misma vez que perfora,
aumentando así su productividad.
E. CÓMO VACIAR EL CAJÓN DE PAPEL:
(ver la figura 5)
1. Su CombBind C-110 tiene un cajón de papel
ubicado sobre el lado derecho de la máquina.
Cuando esté lleno de restos de papel perforado,
se encenderá una luz roja (ver la figura 2). Tire
del cajón con suavidad para abrirlo y retírelo de
la máquina, vacíelo y vuelva a introducirlo en la
máquina hasta que quede colocado en su lugar.
F. Servicio:
1. Póngase en contacto con un representante de
servicio autorizado de GBC por cualquier
reparación necesaria.
11,7" (297 mm - A4)
15 hojas (20 lb./80 gsm)
300 hojas (1-1/2"/38 mm)
15,6 lbs. (7,1 kg)
18-1/2" (470 mm) x 14" (356 mm) x 13" (330 mm)
