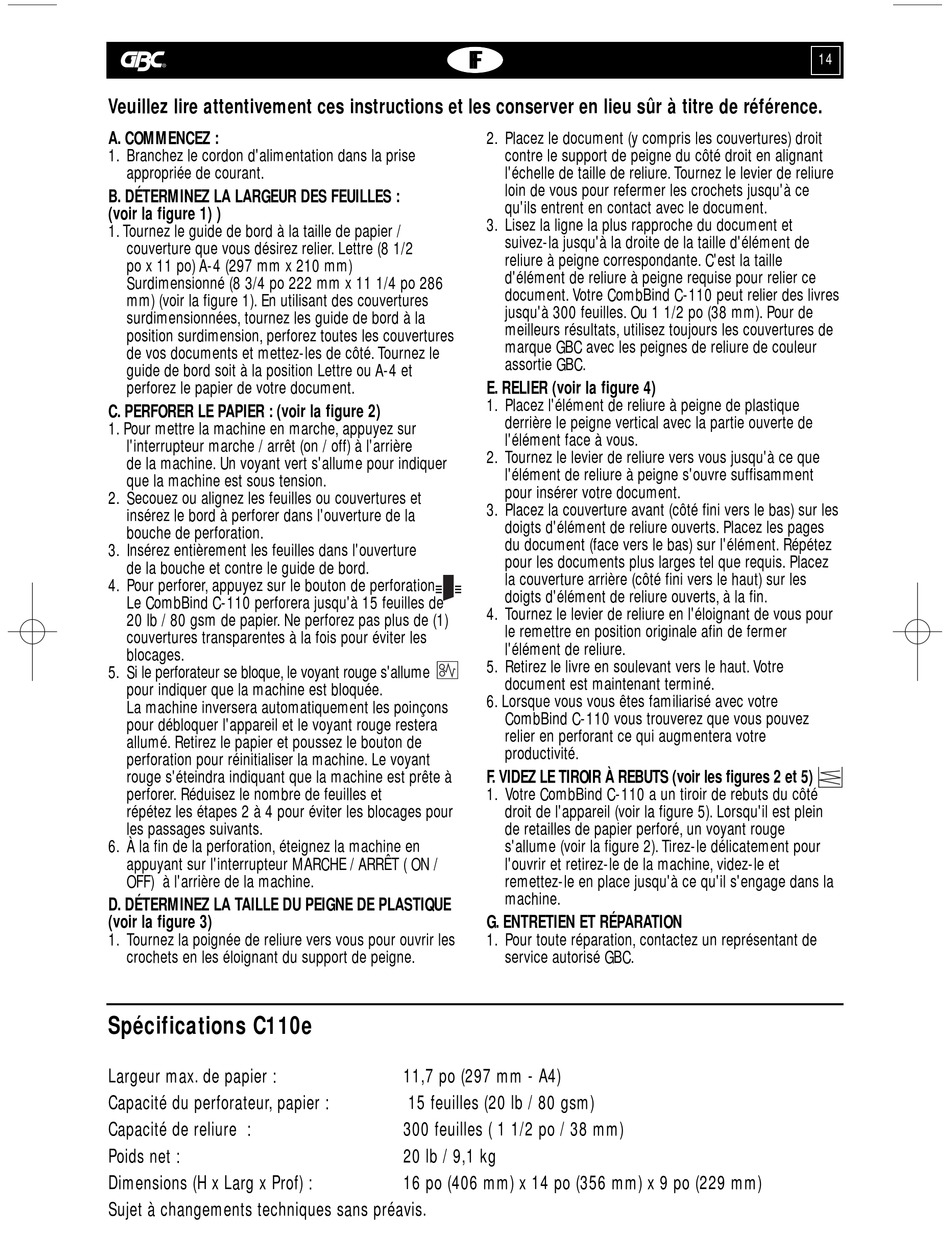

GBC CombBind C110 Instruction Manual page 14

0
Veuillez lire attentivement ces instructions et les conserver en lieu sûr à titre de référence.
A. COMMENCEZ :
1. Branchez le cordon d'alimentation dans la prise
appropriée de courant.
B. DÉTERMINEZ LA LARGEUR DES FEUILLES :
(voir la figure 1) )
1. Tournez le guide de bord à la taille de papier /
couverture que vous désirez relier. Lettre (8 1/2
po x 11 po) A-4 (297 mm x 210 mm)
Surdimensionné (8 3/4 po 222 mm x 11 1/4 po 286
mm) (voir la figure 1). En utilisant des couvertures
surdimensionnées, tournez les guide de bord à la
position surdimension, perforez toutes les couvertures
de vos documents et mettez-les de côté. Tournez le
guide de bord soit à la position Lettre ou A-4 et
perforez le papier de votre document.
C. PERFORER LE PAPIER : (voir la figure 2)
1. Pour mettre la machine en marche, appuyez sur
l'interrupteur marche / arrêt (on / off) à l'arrière
de la machine. Un voyant vert s'allume pour indiquer
que la machine est sous tension.
2. Secouez ou alignez les feuilles ou couvertures et
insérez le bord à perforer dans l'ouverture de la
bouche de perforation.
3. Insérez entièrement les feuilles dans l'ouverture
de la bouche et contre le guide de bord.
4. Pour perforer, appuyez sur le bouton de perforation
Le CombBind C-110 perforera jusqu'à 15 feuilles de
20 lb / 80 gsm de papier. Ne perforez pas plus de (1)
couvertures transparentes à la fois pour éviter les
blocages.
5. Si le perforateur se bloque, le voyant rouge s'allume
pour indiquer que la machine est bloquée.
La machine inversera automatiquement les poinçons
pour débloquer l'appareil et le voyant rouge restera
allumé. Retirez le papier et poussez le bouton de
perforation pour réinitialiser la machine. Le voyant
rouge s'éteindra indiquant que la machine est prête à
perforer. Réduisez le nombre de feuilles et
répétez les étapes 2 à 4 pour éviter les blocages pour
les passages suivants.
6. À la fin de la perforation, éteignez la machine en
appuyant sur l'interrupteur MARCHE / ARRÊT ( ON /
OFF) à l'arrière de la machine.
D. DÉTERMINEZ LA TAILLE DU PEIGNE DE PLASTIQUE
(voir la figure 3)
1. Tournez la poignée de reliure vers vous pour ouvrir les
crochets en les éloignant du support de peigne.
Spécifications C110e
Largeur max. de papier :
Capacité du perforateur, papier :
Capacité de reliure :
Poids net :
Dimensions (H x Larg x Prof) :
Sujet à changements techniques sans préavis.
I F
2. Placez le document (y compris les couvertures) droit
contre le support de peigne du côté droit en alignant
l'échelle de taille de reliure. Tournez le levier de reliure
loin de vous pour refermer les crochets jusqu'à ce
qu'ils entrent en contact avec le document.
3. Lisez la ligne la plus rapproche du document et
suivez-la jusqu'à la droite de la taille d'élément de
reliure à peigne correspondante. C'est la taille
d'élément de reliure à peigne requise pour relier ce
document. Votre CombBind C-110 peut relier des livres
jusqu'à 300 feuilles. Ou 1 1/2 po (38 mm). Pour de
meilleurs résultats, utilisez toujours les couvertures de
marque GBC avec les peignes de reliure de couleur
assortie GBC.
E. RELIER (voir la figure 4)
1. Placez l'élément de reliure à peigne de plastique
derrière le peigne vertical avec la partie ouverte de
l'élément face à vous.
2. Tournez le levier de reliure vers vous jusqu'à ce que
l'élément de reliure à peigne s'ouvre suffisamment
pour insérer votre document.
3. Placez la couverture avant (côté fini vers le bas) sur les
doigts d'élément de reliure ouverts. Placez les pages
du document (face vers le bas) sur l'élément. Répétez
pour les documents plus larges tel que requis. Placez
la couverture arrière (côté fini vers le haut) sur les
doigts d'élément de reliure ouverts, à la fin.
4. Tournez le levier de reliure en l'éloignant de vous pour
le remettre en position originale afin de fermer
l'élément de reliure.
5. Retirez le livre en soulevant vers le haut. Votre
document est maintenant terminé.
6. Lorsque vous vous êtes familiarisé avec votre
CombBind C-110 vous trouverez que vous pouvez
relier en perforant ce qui augmentera votre
productivité.
F. VIDEZ LE TIROIR À REBUTS (voir les figures 2 et 5)
1. Votre CombBind C-110 a un tiroir de rebuts du côté
droit de l'appareil (voir la figure 5). Lorsqu'il est plein
de retailles de papier perforé, un voyant rouge
s'allume (voir la figure 2). Tirez-le délicatement pour
l'ouvrir et retirez-le de la machine, videz-le et
remettez-le en place jusqu'à ce qu'il s'engage dans la
machine.
G. ENTRETIEN ET RÉPARATION
1. Pour toute réparation, contactez un représentant de
service autorisé GBC.
11,7 po (297 mm - A4)
15 feuilles (20 lb / 80 gsm)
300 feuilles ( 1 1/2 po / 38 mm)
20 lb / 9,1 kg
16 po (406 mm) x 14 po (356 mm) x 9 po (229 mm)
