5. Zone morte
Questa schermata è divisa in due aree principali: è possibile impostare le zone
morte su tutti i 7 assi e i 2 assi del mouse e regolare l'inviluppo dell'asse X, Y e
asse del timone. Saranno spiegate entrambe le caratteristiche a partire dalle zone
morte.
Che cos'è una zona morta?
Una zona morta è una parte del campo di utilizzo di un asse che non è rilevata dai piloti
e non ha quindi alcun effetto sul gioco. Può essere intorno al punto centrale del campo
dell'asse oppure all'estremità.
E' possibile creare zone morte per ognuno dei 7 assi: X, Y, Timone, Manetta 1, Manetta
2, Rotativo 1, Rotativo 2 e per il mouse 'mini stick' che ha bande separate per sinistra,
destra, alto e basso. Per esempio, si desidera spostare lo stick solamente sull'asse X,
ma così facendo risulta difficile non toccare l'asse Y. E' possibile impostare una zona
che mostra la posizione dell'asse; spostando il corrispondente asse la linea rossa si
muove. Utilizzare questa linea per stabilire inizio e fine della zona morta. Sotto ogni
casella si trova una scala graduata. Si può utilizzare per definire la dimensione di ogni zona morta.
Per ciascun asse (riquadro bianco) ci sono quattro cursori posizionati su una barra graduata posta sotto la casella, due in centro e uno a ciascuna
estremità (i comandi del cursore per gli assi X, Y e Timone saranno spiegati in seguito). I due cursori centrali delimitano il punto centrale dell'asse
mentre i due alle estremità ne delimitano la parte superiore ed inferiore.
Premendo e tenendo premuto il tasto sinistro del mouse, spostare il cursore lungo la barra graduata; i due cursori si spostano lungo la barra graduata.
Il posizionamento simmetrico dei due cursori aiuterà a delimitare correttamente le zone morte. E' possibile trascinare i cursori in qualsiasi punto si

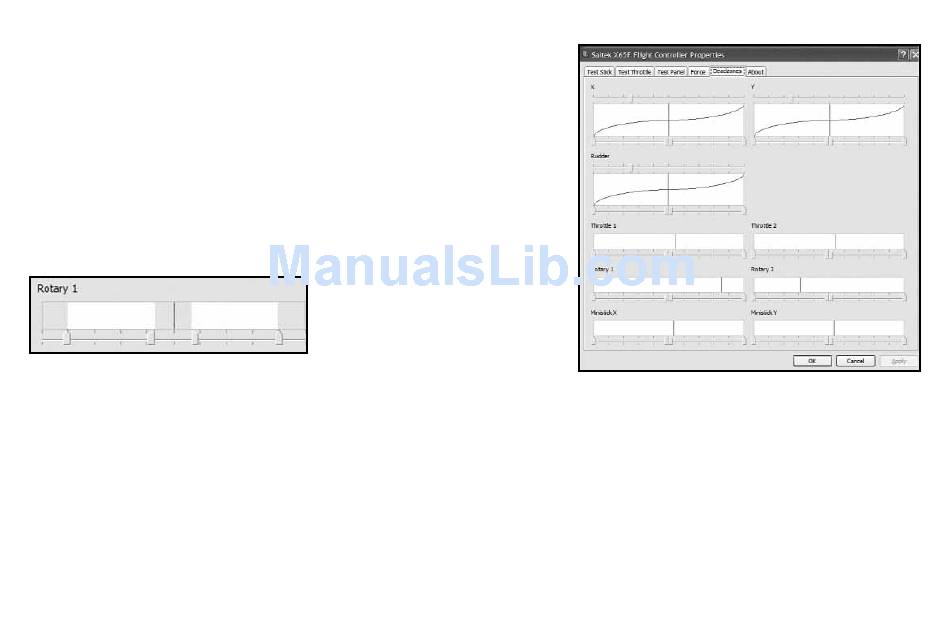

desideri. L'area grigia che viene mostrata quando si muovono i cursori è denominata zona morta. L'immagine sottostante mostra un esempio di
rotativo con zona morta maggiormente delimitata attorno al punto centrale ed alle estremità.
Se richiesto, è possibile modificare l'impostazione dei cursori per ottenere un funzionamento indipendente piuttosto che abbinato; per esempio, se si
desidera avere una zona morta sulla parte superiore dell'asse e non sulla parte inferiore. Per fare ciò, cliccare col tasto destro in un punto qualsiasi del
riquadro bianco e selezionare, dall'elenco a scomparsa visualizzato, Collega Zone morte. Ripetere l'operazione per abbinare nuovamente il
funzionamento dei cursori.
E' possibile cancellare le zone morte esistenti di un asse cliccando col tasto destro in un punto qualsiasi del riquadro bianco e selezionando
morta sull'asse Y affinché tali piccoli
movimenti non vengano rilevati dal
pilota.
Gestione delle zone morte.
Ogni asse è rappresentato da una
casella bianca con una linea rossa
61
