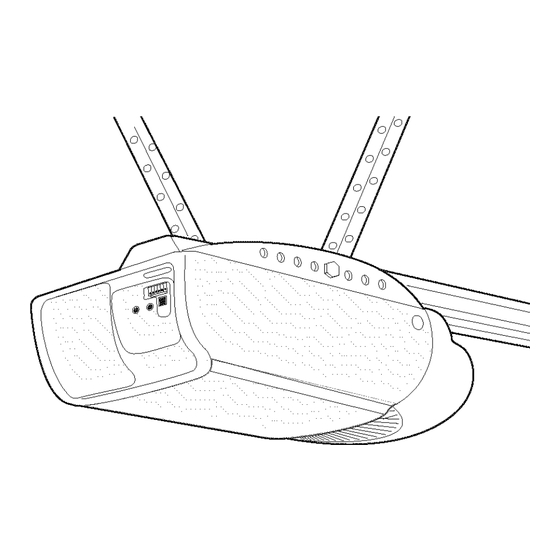

Craftsman 139.5399211 Owner's Manual

1/2 hp garage door opener
Hide thumbs Also See for 139.5399211:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Owner's Manual/Manual
Del Propietario
112 HP
GARAGE
DOOR OPENER
ABRIDOR
DE PUERTA DE COCHERA
For Residential
Use Only/S61o para uso residencial
Model/Modelo
139.5399211
m
m
Z_
Read and follow
all safety rules
and operating
instructions
before
first use of this product.
Fasten the manual near the garage
door after installation.
Leer y seguir todas las reglas de
seguridad
y las instrucciones
de
operaci6n
antes de usar este
producto
por primera vez.
Guardar este manual cerca de la
puerta de la cochera.
Periodic checks of the opener are
required to ensure safe operation.
Se deben realizar revisiones
peri6dicas del abridor de puertas
para asegurar su operaci6n
segura.
Sears,
Roebuck
and Co.,
Hoffman
Estates,
IL 60179
U.S.A
www.sears.com/craftsman

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Craftsman 139.5399211

Summary of Contents for Craftsman 139.5399211

  • Page 1 Se deben realizar revisiones Periodic checks of the opener are peri6dicas del abridor de puertas required to ensure safe operation. para asegurar su operaci6n segura. Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A www.sears.com/craftsman...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Introduction Adjustment Section 27.29 Safety symbol and signal word review ......2 Adjust the travel limits ..........Preparing your garage door ........Adjust the force ............Tools needed ............... Test the safety reversing sensor ....... 29 Planning ..............Test the Protector System ®........

  • Page 3: Preparing Your Garage Door

    Preparing your garage door Before you begin: To prevent possibleSERIOUSINJURY or DEATH: • Disable locks. • ALWAYScall a trained door systems technician if • Remove any ropes connected to garage door. garage door binds, sticks, or is out of balance.An unbalancedgarage door may not reverse when •...

  • Page 4: Planning

    Planning Identify the type and height of your garage door. Do you have an access door in addition to the Survey your garage area to see if any of the garage door? If not, Model 53702 Emergency Key conditions below apply to your installation. Additional Release is required.
  • Page 5 Planning (Continued) ONE-PIECE DOOR INSTALLATIONS Without a properly working safety reversal system, persons (particularly small children) could be • Generally, a one-piece door does not require SERIOUSLYINJUREDor KILLED by a closing garage reinforcement. If your door is lightweight, refer to door.

  • Page 6: Carton Inventory

    Carton Inventory Your garage door opener is packaged in one carton KEEP THE FOAM INTACT (see page 10). Hardware which contains the motor unit and all parts illustrated for assembly and installation is shown on the next below. Accessories wilt depend on the model page.

  • Page 7: Hardware Inventory

    Hardware Inventory Separate all hardware and group as shown below for the assembly and installation procedures. ASSEMBLY HARDWARE Bolt Hex Bolt Lock Nut 1/4-20xl-3/4" 1/4"-20x5/8" 1/4"-20x7/16 (12) Sprocket Coupling Sleeve INSTALLATION HARDWARE © Handle Carriage Bolt Wing Nut Ring Nut 5/16"-18 (6) 1/4"-20xl/2"...

  • Page 8: Assemble The Rail

    ASSEMBLY STEP Assemble the Rail To prevent INJURYfrom pinching, keep hands and fingers away from the joints while assembling the rail. To avoid installation difficulties, do not run the garage door opener until instructed to do so. 1. Turn the opened rail carton upside down and empty its contents onto a level work surface.
  • Page 9 Assemble the Rail (Continued) 4. Beginning with the sprocket end, straighten the three rail sections so that the screw rod is in a straight line at the joints. (Avoid handling the joints, which may have sharp edges.) 5. Carefully slide the pins at the top edge of the rail into the openings on the adjacent rail.
  • Page 10 ASSEMBLY STEP Fasten Rail To the Motor Unit Install Trolley NOTE: To aid in assembly and installation, replace the foam packing around the motor unit. Remove it after Installation Step 4. • Working on a level surface, align the rail assembly with the motor unit, as shown.

  • Page 11: Attach Rail Brackets

    Lock Nuts ASSEMBLY STEP 1/4"-2o Rail Attach Rail Brackets Brackets • Align rail brackets to end of rail assembly, as shown. • Insert two 1/4"-20 x 5/8" hex bolts and lock nuts. Tighten securely with a 7/16" socket. Hex Bolts 1/4"-20x5/8 Rail You have now finished assembling your garage...

  • Page 12: Determine The Header Bracket Location

    INSTALLATION STEP Ceilin OPTIONAL CEILING Determine the Header Bracket MOUNT Location HEADER Unfinishe_ BRACKET Header Wall Vertical Centerline of Garage Door To prevent possible SERIOUSINJURY or DEATH: • Header bracket MUST be RIGIDLYfastened to Structural Supports structural support on header wall or ceiling, otherwise garage door might not reverse when required.

  • Page 13: Install The Header Bracket

    INSTALLATION STEP Install the Header Bracket Wall Mounting Holes You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the The nail hole is for _ positioning only. instructions which will work best for your particular You must use lag screws requirements.

  • Page 14: Attach The Rail To The Header Bracket

    INSTALLATION STEP Attach the Rail to the Header Bracket Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you'll need help. Have someone hold the opener securely on a temporary support to allow the raft to clear the spring.

  • Page 15: Install The Protector System

    INSTALLATION STEP Install The Protector System _ • Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor. The safety reversing sensor must be connected • To prevent SERIOUSINJURYor DEATHfrom a closing and aligned correctly before the garage door garage door: opener will move in the down direction.
  • Page 16 INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Figure DOOR TRACK MOUNT (RIGHT SIDE) install and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6" (15 cm) above the floor. They may be Door Track installed in one of three ways, as follows.
  • Page 17 MOUNTING AND WIRING THE SAFETY SENSORS Figure 5 • Slide a 1/4"-20xl/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension (see Figure 5).

  • Page 18: Position The Opener

    INSTALLATION STEP Position Opener To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door. Follow instructions which apply to your door type as illustrated. SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK A 2x4 laid fiat is convenient for setting an ideal door-to-rail distance.

  • Page 19: Hang The Opener

    INSTALLATION STEP Hang the Opener To avoid possible SERIOUSINJURYfrom a falling garage door opener,fasten it SECURELY to structural Three representative installations are shown. Yours supports of the garage. Concrete anchors MUST be used may be different. Hanging brackets should be angled if installing any brackets into masonry.
  • Page 20 INSTALLATION STEP Install the Door Control To prevent possible SERIOUSINJURYor DEATHfrom electrocution: Locate door control within sight of door, at a minimum • Be sure power is not connected BEFORE installing door height of 5 feet (1.52 m) where small children cannot control.

  • Page 21: Electrical Requirements

    INSTALLATION STEP Electrical Requirements To preventpossible SERIOUSINJURYor DEATHfrom electrocution or fire: To avoid installation difficulties, do not run the • Be sure power is not connected to the opener, and opener at this time. disconnect power to circuit BEFORE removing cover to To reduce the risk of electric shock, your garage door establish permanent wiring connection.

  • Page 22: Install The Lights And Lens

    INSTALLATION STEP Install the Lights Lens To prevent possible OVERHEATING of the endpanel or light socket, • Install a 100 watt maximum light bulb in each • DONOT use short neck or specialty light bulbs. socket. The lights will turn ON and remain lit for •...

  • Page 23: Fasten The Door Bracket

    INSTALLATION STEP Fasten Door Bracket Fiberglass,aluminum or lightweight steel garage doors Will. REQUIREreinforcement BEFORE installation of Follow instructions which apply to your door type door bracket. Contact your door manufacturer for as illustrated below or on the following page. reinforcement kit. A horizontal reinforcement brace should be long enough to be secured to two vertical supports.
  • Page 24 ONE-PIECE DOORS Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also. • Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.

  • Page 25: Connect Door Arm To Trolley

    INSTALLATION STEP inner Outer Connect Door to Trolley Trolley Trolley Follow instructions which apply to your door type as illustrated below and on the following page. SECTIONAL DOORS ONLY Fa tooe, 5% 'x1 io ?;i;221 • Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley.
  • Page 26 ALL ONE-PIECE DOORS Door Bracket Ring 1.Assemble the door arm, Figure 4: Fastener Nuts • Fasten the straight and curved door arm sections Lock 5/16"-18 together to the longest possible length (with a 2 WasherS or 3 hole overlap). Clevis Pin Strai ht 5/16 •...
  • Page 27 ADJUSTMENT STEP Adjust UP and DOWN Travel Without a properlyinstalledsafety reversal system, Limits persons(particularly small children) could be SERIOUSLYINJUREDor KILLED by a closing garage Limit adjustment settings regulate the points at which door. the door wilt stop when moving up or down. •...

  • Page 28: Adjust The Force

    ADJUSTMENT STEP Adjust the Force Without a properly installed safety reversal system, persons (particularly small children) could be Force adjustment controls are located on the back SERIOUSLYINJUREDor KILLED by a closing garage panel of the motor unit. Force adjustment settings door.

  • Page 29: Test The Protector System

    ADJUSTMENT STEP Test the Safety Reversal System Without a properly installed safety reversal system, persons (particularly small children) could be TEST SERIOUSLYINJUREDor KILLED by a closing garage door. • With the door fully open, place a 1-1/2" (3.8 cm) • Safety reversal system MUST be tested every month. board (or a 2x4 laid flat) on the floor, centered •...

  • Page 30: Operation

    OPERATION IMPORTANT SAFETY INSTRUCTIONS To reduce the risk of severe injury or death: 1. READAND FOLLOWALL WARNINGSAND 9. If one control (force or travel limits) is adjusted, the INSTRUCTIONS. other control may also need adjustment. 2. ALWAYSkeep remote controls out of reach of children. 10.

  • Page 31: Using The Watt-Mounted Door Control

    Using Wall.Mounted To Open Door Manually Door Control THE PREMIUM CONTROL Lighted CONSOLE To prevent possible SERIOUSINJURYor DEATHfrom a falling garage door: Press the lighted push button to • If possible, use emergency releasehandle to open or close the door. Press Light Button disengage trolley ONLYwhen garage door is...
  • Page 32 CARE OF YOUR OPENER THEREMOTE CONTROL B ATTERY LIMIT AND FORCE ADJUSTMENTS: Weather To prevent possible SERIOUSINJURYor DEATH: conditions may • NEVERallow small children near batteries. cause some minor • If battery is swallowed, immediately notify doctor. changes in door operation requiring some re- The lithium battery should...

  • Page 33: Havinga Problem

    HAVING A PROBLEM? 1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor must be connected and aligned correctly before the garage door opener wilt move in the down direction. • Verify the safety sensors are properly installed, aligned and free of any obstructions.

  • Page 34: Diagnostic Chart

    Your garage door opener is programmed with self-diagnostic capabilities. The "Learn" button/diagnostic LED will flash a number of times then pause signifying it has found a potential issue. Consult Diagnostic Chart below. Diagnostic Chart Symptom: One or both of the Indicator lights on the safety sensors do not glow steady.

  • Page 35: Programming

    PROGRAMMING NOTICE: If this Security,_ garage door opener is operated with a non-rolling code transmitter, the technical measure in the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure.
  • Page 36 To Add, Reprogram or Change a Keyless Entry NOTE: Your new Keyless Entry must be programmed to operate your garage door opener. USING THE "LEARN" BUTTON USING THE PREMIUM CONTROL CONSOLE 1. Press and release the "learn" NOTE: This method requires two people if the Keyless button on motor unit.

  • Page 37: Repair Parts

    REPAIR PARTS Rail Assembly Parts PART DESCRIPTION 41A4796 Hardware bag 41A4795 Hardware bag (includes sprocket coupling) 12B569-1 Left rail bracket 12B569-2 Right rail bracket 1C4827-1 Screw drive rail assembly 12B560M Rail support braces (4) 81C168 Rack 41C4677 Complete trolley assembly 25C20 Sprocket coupling 41A4836...

  • Page 38: Motor Unit Assembly Parts

    Motor Unit Assembly Parts (Down) Brown Contact LIMIT SWITCH ASSY. Wire Wire Gear Center Limit (Up) Yellow Contact Contact Wire PART PART DESCRIPTION DESCRIPTION 31 D477 Drive shaft cover 41A5394 Assy. bracket motor mount 41B4245 Line cord 81B170-1 Shaft limit worm 30B352 Capacitor- 1/2 HP...

  • Page 39: Accessories

    ACC ESSORI SECURITY,IP 3-Function 139.53702 139.53681 Emergency Key Release: Remote Control: Required for a garage with NO access door. Enables homeowner Includes visor clip. to open garage door manually from outside by disengaging trolley. 139.53680 SECURITY4 ,_ Compact 139.53404 8 Foot Rail Extension: 3-Function Remote Control: To allow an 8 foot door to open With loop for attaching key ring.
