LEER TODAS LAS
INSTRUCCIONES
E INFORMACIÓN
ACERCA DE LA
SEGURIDAD
¡Importante!
Es extremadamente
importante que usted
verifique que los
cables de suministro
de energía eléctrica
sean del mismo
voltaje que el
calentador (es decir
un calentador
de 120 voltios con un
suministro de energía
de 120 voltios y
un calentador de
240 voltios con un
suministro de energía
de 240 voltios). Si va
a reemplazar un
calentador existente,
verifique las etiquetas
del calentador viejo y
reemplace utilizando
el mismo voltaje. Si
conecta un calentador
de 240 voltios con un
suministro de energía
de 120 voltios, el
desempeño del
calentador se reducirá
de forma drástica. Si
conectar un
calentador de 120
voltios con un
suministro de energía
de 240 voltios
destruirá el
calentador. Si conecta
su calentador con un
suministro de energía
incompatible se
anulará la garantía.

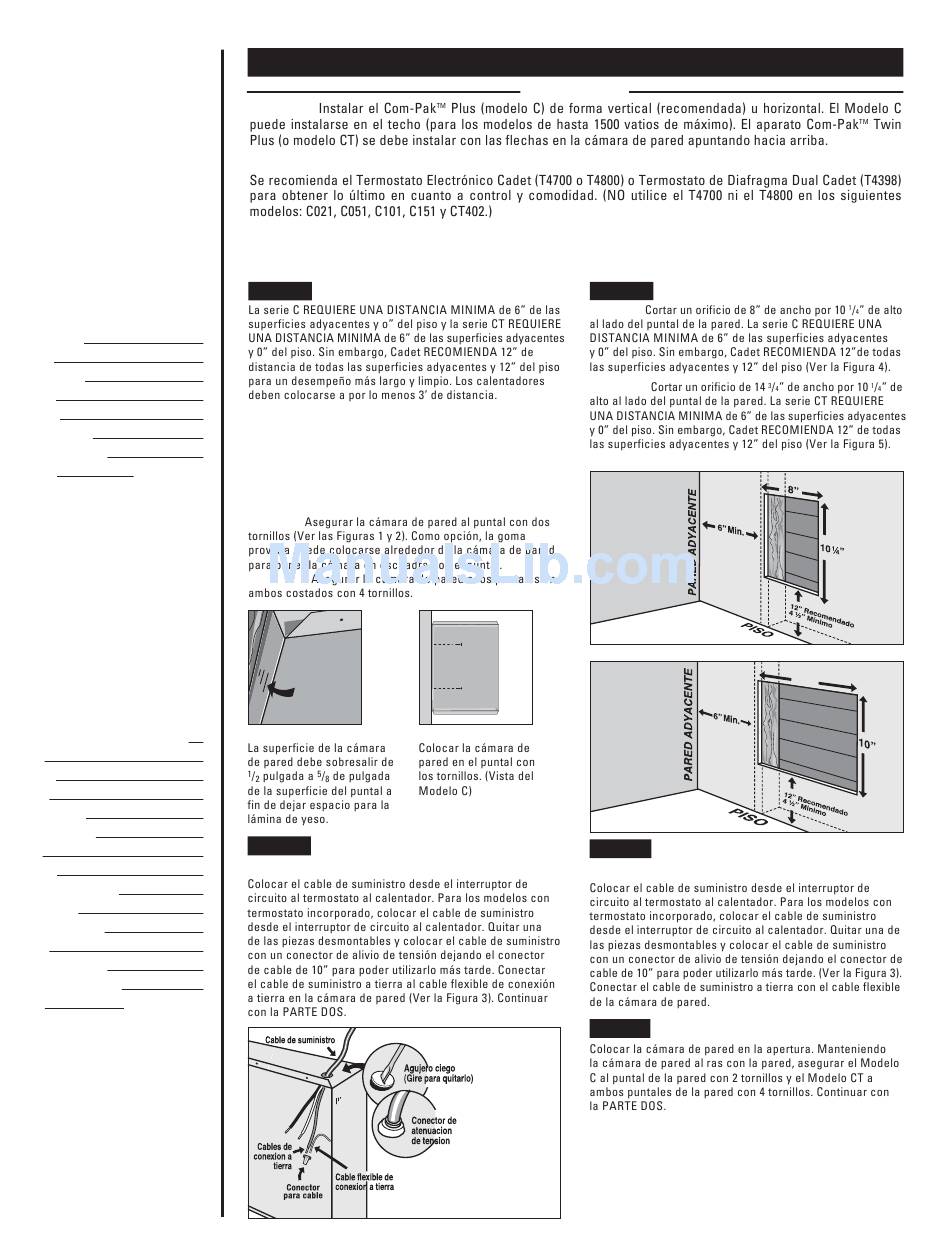

Instrucciones para la Instalación
Ubicación:
Termostato: Se requiere un termostato para todos los modelos que no cuenten con termostato incorporado.
¿Cómo hago para instalar en una
construcción nueva?
Montaje de la Cámara de Pared
PASO 1
Revise la etiqueta de la cámara de pared para determinar
la dirección correcta (tal como lo indican las flechas
ascendentes "UP") antes de montar la cámara en la abertura.
En la posición de montaje VERTICAL los elementos del
conjunto del calentador quedan en la parte superior,
mientras que en la posición de montaje HORIZONTAL,
dichos elementos quedan a la izquierda.
Modelo C:
Modelo CT:
guía
Figura 2
Figura 1
PASO 2
Conexión de los Cables de Suministro
Parte Uno
¿Cómo hago para instalar en una pared
existente?
Cortar orificio en la pared
PASO 1
Modelo C:
Modelo CT:
Figura 4
Modelo C
Figura 5
Modelo CT
PASO 2
Conexión de los Cables de Suministro
PASO 3 Montaje de la cámara de pared
Revise la etiqueta de la cámara de pared para determinar
la dirección correcta (tal como lo indican las flechas
ascendentes "UP") antes de montar la cámara en la abertura.
En la posición de montaje VERTICAL los elementos del
conjunto del calentador quedan en la parte superior, mientras
que en la posición de montaje HORIZONTAL, dichos
Figura 3
elementos quedan a la izquierda.
1 4
/
5
8
