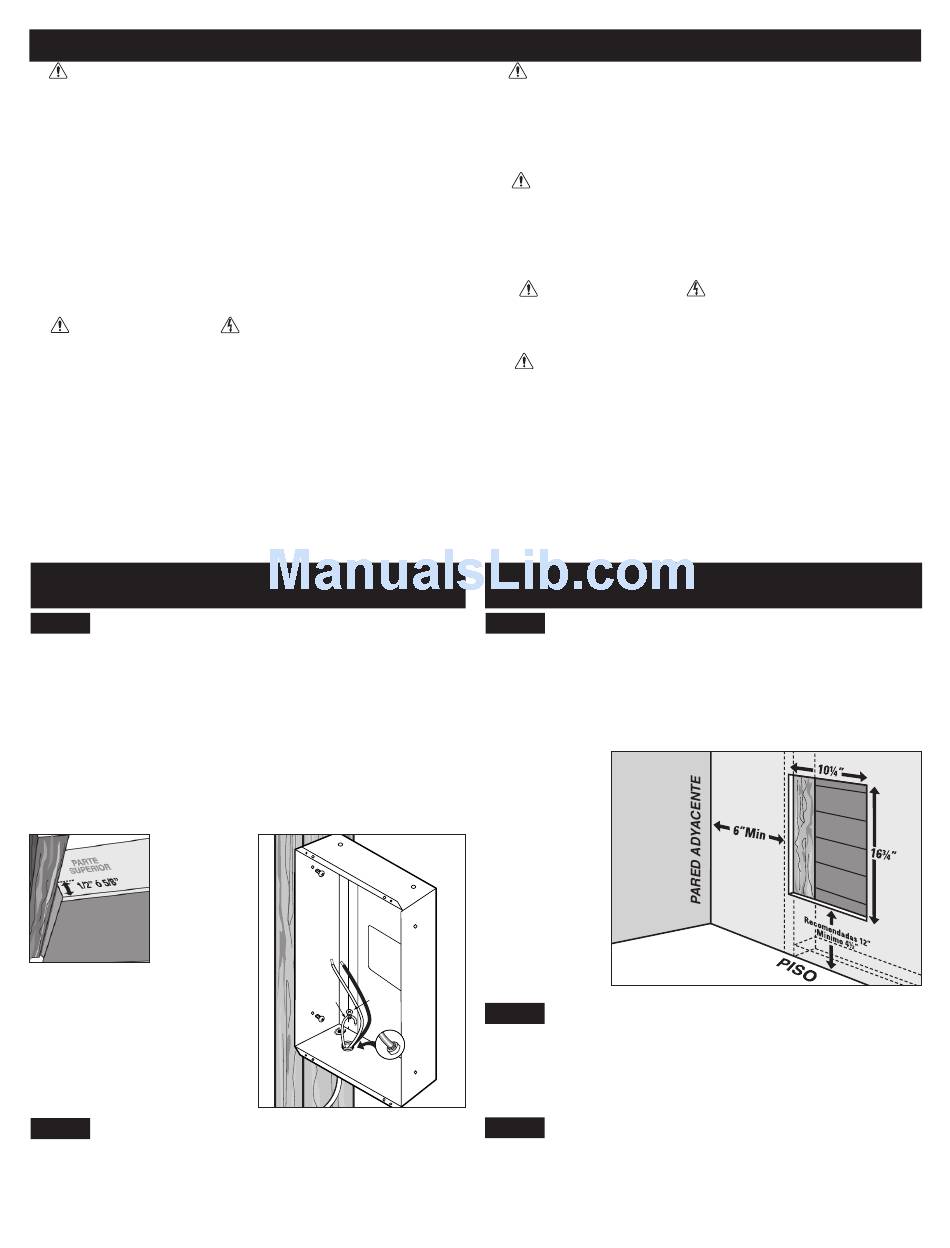

INSTRUCCIONES PARA LA INSTALACIÓN
ADVERTENCIA
1.
Verifique que todos los cables de suministro eléc-
trico sean del mismo voltaje que el calentador.
2. Si va a reemplazar un calentador existente, re-
vise la etiqueta del calentador antiguo.
3. Todo trabajo y materiales eléctricos deben
cumplir con el Código Eléctrico Nacional ("NEC",
por su sigla en inglés), con la Ley de Seguridad
y Salud Ocupacional ("OSHA", por su sigla en in-
glés) y con todos los códigos estatales y locales.
4. Si se debe instalar un nuevo circuito o se
necesita información adicional sobre el cableado,
consulte a un electricista calificado.
5. Use conductores de cobre solamente.
ADVERTENCIA
6.
Riesgo de electrocución. NO instale el calenta-
dor directamente sobre la tina o lavamanos. NO
lo instale en la zona de la ducha (el fabricante
recomienda un espacio mínimo de 2 pies).
7. El calentador debe instalarse en una cámara
de pared:
Modelo RBF
_________________________
UBICACIÓN: Aprobado por sólo para instalación vertical.
CONTROL: Control de ENCENDIDO/APAGADO incorporado en el producto.
¿Cómo se instala el calentador en una
construcción nueva?
Montaje de la cámara de pared
PASO 1
La distancia MÍNIMA REQUERIDA es de 6 pulgadas desde las
superficies adyacentes y 4½ pulgadas desde el piso (vea la
figura 3). Sin embargo, Cadet recomienda 12 pulgadas desde las
superficies adyacentes y el piso para lograr un rendimiento más
prolongado y limpio. Si se instalan varios calentadores, deje al
menos tres pies entre ellos.
Nota: El borde delantero de la cámara de pared debe quedar alin-
eado con la pared acabada. Si ha de instalar el producto en una
pared no terminada, la superficie de dicha pared debe extenderse
desde la cara del puntal a fin de dejar espacio para la lámina de
yeso (vea la figura 1). Fije la cámara de pared al puntal con 2
tornillos (no se incluyen) mediante los orificios que vienen en la
cámara.
Figura 1
La cara de la
cámara de pared
debe sobresalir
entre ½ y ⅝ de
pulgada de la cara
del puntal a fin de
dejar espacio para
la lámina de yeso.
Instalación de los cables de suministro
PASO 2
Tienda el cable de suministro desde el cortacircuito a través de
la abertura hasta la base de la cámara de pared, y afiáncelo con
un conector con alivio de tensión (no se incluyen), dejando 6 a 10
pulgadas de cable de conexión. Conecte el cable de suministro a
tierra al tornillo de puesta a tierra situado en la cámara de pared
(vea la figura 2).
Continúe con la Parte Dos.
Cámara de Pared RBFC
Figura 2
CÁMARA DE PARED
TORNILLO
ALAMBRE TORNILLO
DE PUESTA DE PUESTA
A TIERRA A TIERRA
TORNILLO
CONECTOR
DE ALIVIO
DE TENSIÓN
ALAMBRES DE
SUMINISTRO
ADVERTENCIA
8.
Riesgo de incendio. NO instale el calentador en
el piso, en el cielo raso, bajo la barra de la toalla,
detrás de una puerta ni en ningún otro lugar en
el que la descarga de aire se pueda bloquear de
alguna manera.
ADVERTENCIA
9.
Podrían producirse explosiones o incendios.
Todo calentador contiene piezas que se calientan
y pueden producir arcos voltaicos o chispas. No
lo use en áreas donde se utilice o almacene gas-
olina, pintura o vapores o líquidos inflamables.
ADVERTENCIA
10.
Riesgo de electrocución. Conecte el conductor a
tierra al tornillo de puesta a tierra suministrado.
Evite que entren objetos extraños al calentador.
ADVERTENCIA
11.
Riesgo de incendio. Este calentador se calienta
mucho cuando está en uso. Precaución – Alta
temperatura. Riesgo de incendio. Mantenga los
cables eléctricos, cortinas, muebles, y demás
materiales combustibles a por lo menos 3 pies por
delante y a 6 pulgadas por encima y por ambos
_________________________
costados del calentador.
Parte Uno
¿Cómo se instala el calentador en una pared
existente?
Corte un orificio en la pared
PASO 1
La distancia MÍNIMA REQUERIDA es de 6 pulgadas desde las
superficies adyacentes y 4½ pulgadas desde el piso (vea la
figura 3). Sin embargo, Cadet recomienda 12 pulgadas desde las
superficies adyacentes y el piso para lograr un rendimiento más
prolongado y limpio. Si se instalan varios calentadores, deje al
menos tres pies entre ellos.
Corte un orificio de 10¼ pulgadas de ancho por 16¾ de alto al
lado del puntal de la pared.
Instalación de los cables de suministro
PASO 2
Tienda el cable de suministro desde el cortacircuito a través de
la abertura hasta la base de la cámara de pared, y afiáncelo con
un conector con alivio de tensión (no se incluyen), dejando 6 a 10
pulgadas de cable de conexión. Conecte el cable de suministro a
tierra al tornillo de puesta a tierra situado en la cámara de pared
(vea la figura 2).
Montaje de la cámara de pared
PASO 3
Coloque la cámara de pared en la abertura. Nota: El borde delan-
tero de la cámara de pared debe quedar alineado con la pared
acabada (vea la figura 1). Fije la cámara de pared al puntal con
2 tornillos (no se incluyen) mediante los orificios que vienen en la
cámara.
Continúe con la Parte Dos.
Figura 3
