Bushnell Hybrid 201951 Instruction Manual

Laser/gps
Hide thumbs Also See for Hybrid 201951:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual , Manual
Model: 201951
Literature #: 98-1967/07-11
1

Advertisement

Table of Contents
loading

Related Manuals for Bushnell Hybrid 201951

Summary of Contents for Bushnell Hybrid 201951

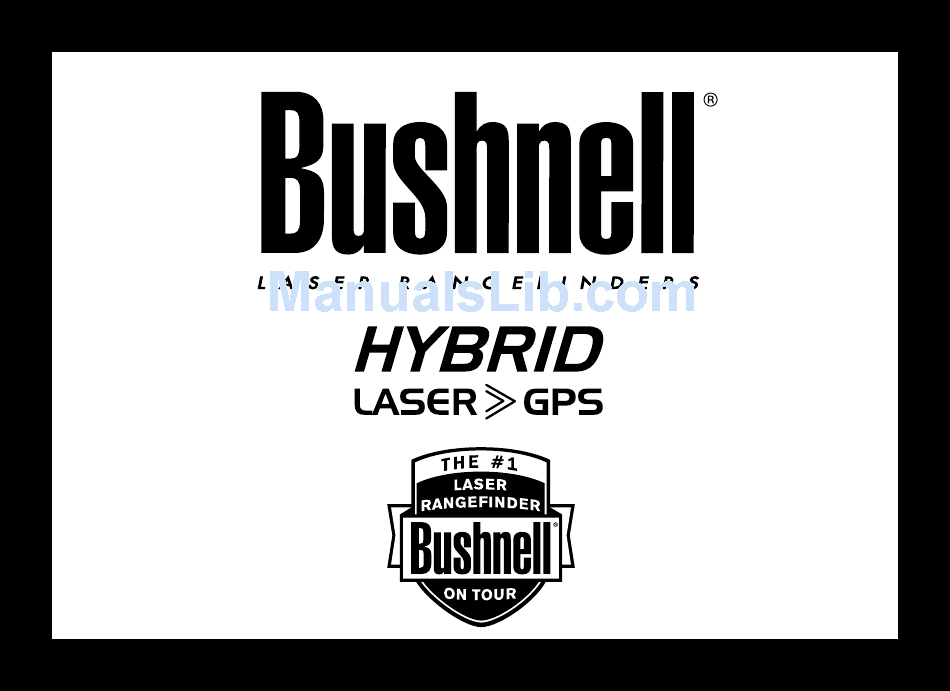

  • Page 1 Model: 201951 Literature #: 98-1967/07-11...
  • Page 2 English....Français....

  • Page 3: Objective Lens

    oBjective Fire Button lenS eyepiece diopter AdjuStMent eSc/Menu ok/Shot Screen Scroll up/down on/oFF...
  • Page 4 Bushnell Hybrid. The time proven Bushnell laser ranging technology that the pros rely on will always give you the most precise, exact distance with one yard accuracy to any object you target.
  • Page 5 Hybrid please refer to “ Setting up your iGolf.com account” on page 13 for details. the hyBrid advantage The time proven Bushnell laser ranging technology that the pros rely on will always give you the most precise, exact distance with one yard accuracy to any object you target.

  • Page 6: Charging The Battery

    Charging the Battery The Hybrid contains an internal rechargeable lithium-ion battery. The battery can be charged by connecting the included USB cable between the mini USB port on the device (located on the front of the unit under the rubber cover plug) and your computer’s USB port. Alternatively, the battery can be charged by connecting the USB cable to the device and using the included AC adapter to plug the Hybrid into a standard 110V wall outlet.

  • Page 7: Basic Operation

    WorKs The Bushnell HYBRID’s laser rangefinder employs an eye safe FDA Class 1 and CE Class 3A laser in its operation. The HYBRID’s Advanced Digital microprocessor and ASIC chip (Application-Specific Integrated Circuit) results in instantaneous and accurate readings every time. Sophisticated digital technology instantaneously calculates distances by measuring the time it takes for each pulse to travel from the rangefinder to the target, and back.

  • Page 8: Ranging Accuracy

    ranging aCCuraCy The ranging accuracy of the HYBRID is plus or minus one yard / meter under most circumstances. The maximum range of the instrument depends on the reflectivity of the target. The maximum distance for most objects is 600 yards / 549 meters while for highly reflective objects the maximum is 1000 yards / 914 meters.

  • Page 9: Adjusting The Eyepiece

    adJusting the eyepieCe Your HYBRID is constructed with an adjustable eyepiece (+/- 2 diopter range) that allows one to focus the LCD display relative to the image. Simply rotate the eyepiece until the reticle and your ranging target both appear sharp to your eye. liQuid Crystal display (lCd) indiCators Your HYBRID LCD incorporates illuminated indicators that will let you know the unit of measure for the displayed range, the laser’s active firing status, confirmation when a target has been acquired, and the...
  • Page 10 aCtive laser Crosshairs surrounding the aiming circle indicate that the laser is being transmitted. Once a range has been acquired, you can release the POWER button. The crosshairs surrounding the circle will disappear once the POWER button has been released (i.e. the laser is no longer being transmitted). pinseeker™...

  • Page 11: Button Functions

    USING THE GPS SECTION Button funCtions Note that most of the buttons on the GPS control panel have more than one function. Power Button • Turns the device on & off • Turns the backlight on & off Screen Button •...
  • Page 12 Button operation Power On • Press and hold the power button until “Bushnell Hybrid” appears (about 2 seconds). Power Off • Press and hold the power button until the screen goes blank*. Backlight On/Off • From any screen, press the power button to turn the backlight on.

  • Page 13: Play Golf Mode

    setting up your igolf.com aCCount and registering your hyBrid Within 45 days of purchase, go to iGolf.com to register your Hybrid, which will update the preloaded GPS course data and load any new courses that have been recently added to the iGolf database. Registration is free and will only take a few minutes.
  • Page 14 A manual search option is also available. If no courses are found, or the one you want to play is not listed (as GPS info for new courses is added to the iGolf.com database, it will be available via your user account), select MANUAL SEARCH and press OK/SHOT, then enter the name of the state using the UP/ DOWN buttons (Fig.
  • Page 15 Press the SCREEN button to view the distance to additional points for the current green (Fig. 7). Press SCREEN again to see the next screen of additional points (Fig. 8). When finished, press SCREEN once more to return to the Center/Front/Back screen (Fig.

  • Page 16: Play Golf Menu

    play golf Menu When you are in “Play Golf” Mode, on the green distance display, pressing ESC/MENU will display the Play Golf Menu (Fig. 11). Select an item from the menu and press OK/SHOT to use or display it: MAP GOLF HOLE: This feature allows you to edit the distances given for the various points (Front, Center, Back, etc.) on the current hole/green.

  • Page 17: Options Menu

    RESUME PLAY: Returns to the distance display for the current hole. Any edits you made via the Map Golf Hole option will be shown instead of the original distance. EXIT: Exits the Play Golf Menu and returns to the Main Menu. options Menu From the Main Menu, select (press the DOWN button to highlight) OPTIONS and press OK/SHOT to access the following features and...
  • Page 18 3. Using the UP/DOWN buttons, scroll to highlight each character and press OK/SHOT. To delete characters, scroll to “DELETE” and press OK/SHOT. When finished, scroll to highlight “SAVE” and press OK/SHOT. 4. Next, select MAP GPS POINTS and press OK/SHOT (Fig. 16). Select the hole (Fig. 17), then the default name for the point (Fig.
  • Page 19 BATTERY LEVEL: Displays the remaining battery power level as a percentage. SATELLITES: Displays the available GPS satellite relative positions and signal strength, along with an indication of the overall satellite reception quality (“STRONG”, “GOOD”, “WEAK”). SETTINGS: Press OK/SHOT to view the Settings Submenu, which lets you set the following user preferences for the display and GPS operation.
  • Page 20 WAAS: This allows you to turn off location correction used to improve GPS accuracy within the United States. Commonly known as WAAS, this system of satellites and ground stations provides GPS signal corrections for much of the U.S. You may need to adjust the WAAS setting according to geographic location.

  • Page 21: General Specifications

    general speCifiCations: Dimensions: Measuring 2.1 x 2.6 x 4.3 inches Weight: 8.0 oz. Built-In Tripod Mount (for cart attachment) Includes USB charger, cable, carrying case and strap LASER RANGEFINDER SPECIFICATIONS: Ranging Accuracy: +/- 1 yard Range: 10-1000 Yards / 10-914 Meters Magnification: 5x Objective Diameter: 24 mm Optical Coatings: Multi-Coated...
  • Page 22 ONE-YEar LIMITED WarraNTY Your Bushnell® product is warranted to be free of defects in materials and workmanship for one year after the date of purchase. In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided that you return the product postage prepaid. This warranty does not cover damages caused by misuse, improper handling, installation, or maintenance provided by someone other than a Bushnell Authorized Service Department.

  • Page 23: Laser Trouble Shooting

    laser trouBle shooting If unit does not turn on - LCD does not illuminate: • Depress POWER button. • Check battery condition and if necessary, charge battery. If unit powers down (display goes blank when attempting to power the laser): •...

  • Page 24: Legal Disclaimer

    Bushnell product that you have. legal disClaiMer By using this product, you agree that Bushnell Outdoor Products will not be held legally responsible for any injury or damage to you or any person or property caused by the user’s improper operation and/or poor judgment while using this product.

  • Page 25: Fcc Note

    fCC note This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

  • Page 27: Réglage Dioptrique

    FrAnçAiS lentilleS de Bouton Fire (tir) FocAliSAtion oculAire de viSée réglAge dioptriQue Quitter/Menu ok/coup écrAn de déFileMent verS MArche/Arrêt le hAut et verS le BAS...
  • Page 28 Bushnell®, le premier dispositif de télémétrie laser et gps intégré pour le golf! Le Hybrid combine les capacités du laser et la technologie de portée d’émission du GPS pour vous offrir « le meilleur des deux mondes » en un dispositif compact permettant à...
  • Page 29 avantage du hyBrid La technologie de mesure de distance du laser, ayant fait ses preuves au fil du temps et auprès des professionnels, vous offrira toujours des mesures de distances des plus exactes avec une précision d’une verge près de tout objet ciblé. Il existe des situations où...

  • Page 30: Chargement De La Pile

    ChargeMent de la pile Ce produit renferme une pile rechargeable au lithium-ion. La recharge de la pile peut se faire avec le câble USB fourni et un miniport USB sur le dispositif (situé à l’avant de l’appareil et sous le protecteur en caoutchouc de la prise) que vous branchez dans le port USB de votre ordinateur.

  • Page 31: Fonctionnement De Base

    CoMMent notre teChnologie nuMÉriQue fonCtionne Le télémètre laser HYBRID de Bushnell est doté d’un laser sécuritaire pour la vue de Classes 1 et 3A CE de la FDA. Le microprocesseur numérique évolué et la puce CIAS (Circuits intégrés à application spécifique) du HYBRID offrent chaque fois des lectures instantanées et précises.
  • Page 32 de chaque impulsion du télémètre à la cible. prÉCision de l’Évaluation des distanCes La précision de l’évaluation des distances du HYBRID est de plus ou moins 1 mètre/verge dans la plupart des cas. La portée maximale du télémètre dépend de la réflectivité de la cible. La distance maximale pour la majorité...

  • Page 33: Unit Of Measure

    d’aucune manière l’évaluation des distances par l’instrument. rÉglage de l’oCulaire de visÉe La fabrication de votre HYBRID comprend un oculaire de visée réglable (± 2 échelles de dioptrie) permettant la focalisation de l’écran ACL selon l’image. Tournez simplement l’oculaire de visée jusqu’à ce que le réticule et la cible visée apparaissent nettement à...
  • Page 34 aCtive laser Les réticules entourant le champ de visée indiquent que le laser est en cours de transmission. Une fois qu’une distance a été acquise, vous pouvez relâcher le bouton POWER. Les réticules entourant le champ de visée disparaissent dès que le bouton POWER est relâché...

  • Page 35: Fonctions Des Boutons

    UTILISATION DU GPS fonCtions des Boutons Remarquez que la plupart des boutons du panneau de commande du GPS sont dotés de plusieurs fonctions. Bouton marche/arrêt • Mise sous tension et hors tension du dispositif • Activation ou désactivation du rétroéclairage Bouton SCREEN (écran) •...
  • Page 36 Bouton starting up/poWer) Mise sous tension • Appuyez et maintenez le bouton POWER enfoncé jusqu’à ce que les mots « Bushnell Hybrid » apparaissent (environ 2 secondes). Mise hors tension • Appuyez et maintenez le bouton POWER enfoncé jusqu’à ce que l’écran s’éteigne*.
  • Page 37 L’utilisation du menu système du Hybrid est simple : 1. Sélectionnez (surbrillance) un choix au menu en utilisant les boutons de défilement vers le haut ou vers le bas. 2. Appuyez sur le bouton OK/SHOT (OK/Coup) pour y accéder. 3. Appuyez sur le bouton ESC/MENU (Quitter/menu) pour retourner au niveau de menu précédent. rÉglage de votre CoMpte igolf.com et enregistreMent de votre hyBrid Dans les 45 jours suivant l’achat, visitez le site iGolf.com pour enregistrer votre Hybrid.

  • Page 38: Mode « Play Golf

    Mode « play golf Mettez PLAY GOLF (Jouer au golf) en surbrillance et appuyez sur OK. L’écran affichera SEARCHING FOR LOCAL COURSES (recherche des parcours locaux). Si cette information ne s’affiche pas, mais que vous pouvez lire le message suivant : “Not enough satellites for local search (Satellites insuffisants pour la recherche locale).
  • Page 39 Dès que toutes les informations sont entrées, sélectionnez SEARCH (recherche) et appuyez sur OK/SHOT (OK/Coup). Vous devriez pouvoir sélectionner le parcours depuis les résultats de la recherche (Fig. 5). Une fois le parcours sélectionné, l’écran affichera les distances depuis votre emplacement actuel vers le centre (grands chiffres), l’avant (F) et l’arrière (B) du vert pour le premier trou du parcours (Fig.
  • Page 40 CaraCtÉristiQue shot distanCe Cette caractéristique vous permet de vérifier facilement la distance entre deux autres points et est utilisée habituellement pour mesurer la longueur de votre coup. Pour pouvoir l’utiliser : 1. Appuyez sur OK/SHOT (OK/Coup) pour activer la caractéristique Short Distance (Distance du coup) (Fig.
  • Page 41 • Mettez le point désiré en surbrillance pour le situer à nouveau depuis la liste (Fig. 12) et appuyez sur OK/SHOT (OK/Coup). • Placez-vous à l’emplacement désiré et appuyez sur OK/SHOT (OK/Coup) pour enregistrer ce point (Fig. 13). Ne vous déplacez pas tant que cette procédure n’est pas terminée. •...
  • Page 42 options Menu Depuis le menu principal, sélectionnez (appuyez sur le bouton de défilement vers le bas pour mettre en surbrillance) OPTIONS et appuyez sur OK/SHOT (OK/Coup) pour accéder aux caractéristiques et réglages suivants au menu Options (Fig. 14) : MAP COURSE (Traçage du parcours) : Cette caractéristique vous permet de personnaliser les données du parcours actuel (modifications des Fig.
  • Page 43 3. À l’aide des boutons de défilement vers le haut et vers le bas, déroulez pour mettre chaque caractère en surbrillance et appuyez sur OK/SHOT (OK/Coup). Pour supprimer les caractères, défilez pour mettre DELETE (supprimer) en évidence et appuyez sur OK/SHOT (OK/Coup). Lorsque vous avez terminé, défilez pour mettre «...
  • Page 44 BATTERY LEVEL (Niveau de la pile) : Affiche la puissance de pile résiduelle en pour cent. SATELLITES : Affichage du satellite GPS selon les positions et la force du signal avec un indicateur de la qualité de réception générale du satellite (STRONG (fort), GOOD (bon) ou WEAK (faible). SETTINGS (RÉGLAGES) : Appuyez sur OK/SHOT (OK/Coup) pour visualiser le sous-menu des réglages qui vous pemettra d’enregistrer les préférences de l’utilisateur suivantes pour l’affichage et le fonctionnement du GPS.
  • Page 45 YARDS/METERS (VERGES/MÈTRES) : Sélectionnez les unités de distance en verge (YARD) ou en mètre (METER). WAAS : Cette fonction vous permet d’inactiver la correction d’emplacement utilisée pour améliorer la précision du GPS aux États-Unis. Le système de satellites et de stations terrestres connu sous le nom WAAS fournit des signaux pour augmenter les performances du GPS pour tout le territoire des États-Unis.
  • Page 46 fiChe teChniQue gÉnÉrale Dimensions : Mesure 10,9 x 7,11 x 4,06 cm ( 2,1 x 2,6 X 4,3 po) Poids : 227 g (8 oz) Montage pour tripode intégré (pour accessoire de voiturette) Comprend un chargeur USB, câble, étui et bandoulière. FICHE TECHNIQUE DU TÉLÉMÈTRE LASER Précision d’évaluation des distances : ±...

  • Page 47: Garantie Limitée De Un An

    Votre produit Bushnell est garanti exempt de défaut de matériaux et de fabrication pendant un an après la date d’achat. Au cas où un défaut apparaîtrait sous la présente garantie, nous nous réservons l’option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. Cette garantie ne couvre pas les dommages causés par le mauvais traitement, mauvaise manipulation, l’installation ou l’entretien effectué...
  • Page 48 dÉpannage du laser L’appareil ne s’allume pas - L’afficheur ACL ne s’allume pas : • Appuyez sur le bouton POWER. • Vérifiez l’état de la pile et rechargez-la, si nécessaire. Si l’appareil se décharge (écran s’éteint en allumant le laser) : •...
  • Page 49 dÉpannage du gps Problème : Le rétroéclairage ne fonctionne pas. Mettez le Hybrid hors tension pendant dix (10) secondes et essayez à nouveau. Essayez à nouveau dans un environnement moins lumineux. À partir de MAIN MENU (menu principal), appuyez et relâchez le bouton POWER. Problème : Le Hybrid refuse de se mettre hors tension.
  • Page 50 En utilisant ce produit, vous reconnaissez que Bushnell Outdoor Products n’est aucunement responsable pour quelconque blessure ou dommage qu’une utilisation incorrecte ou qu’un un mauvais jugement de la part de l’utilisateur pourraient entraîner pour vous. Comme avec tout dispositif laser, il est déconseiller d’observer longuement et directement le faisceau laser avec des lentilles de grossissement pendant une...
  • Page 51 note de la fCC Cet appareil a été mis à l’essai et est conforme aux limites établies pour un dispositif numérique de classe B, conformément à l’article 15 des règlements de la FCC. Ces limites sont établies pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
  • Page 52 9200 Cody, Overland Park, KS 66214 4 rue Diderot, Suresnes, France 92150 ©2011 Bushnell Outdoor Products Bushnell,™, ®, denotes trademark of Bushnell Outdoor Products Literature #: 98-1967/07-11...
