Εκκινηση και ρυθµιση παραµετρων
του µεταγωγεα
Αφου ολοκληρωθουν ολες οι εξωτερικες συνδεσεις, συνδεστε ενα τερµατικο στο µεταγωγεα για να
ρυθµισετε τις παραµετρους του µεταγωγεα η της στοιβας. Επιπροσθετες προχωρηµενες λειτουργιες
περιγραφονται στον Οδηγο χρησης που βρισκεται στο CD Τεκµηριωσης Χρησης .

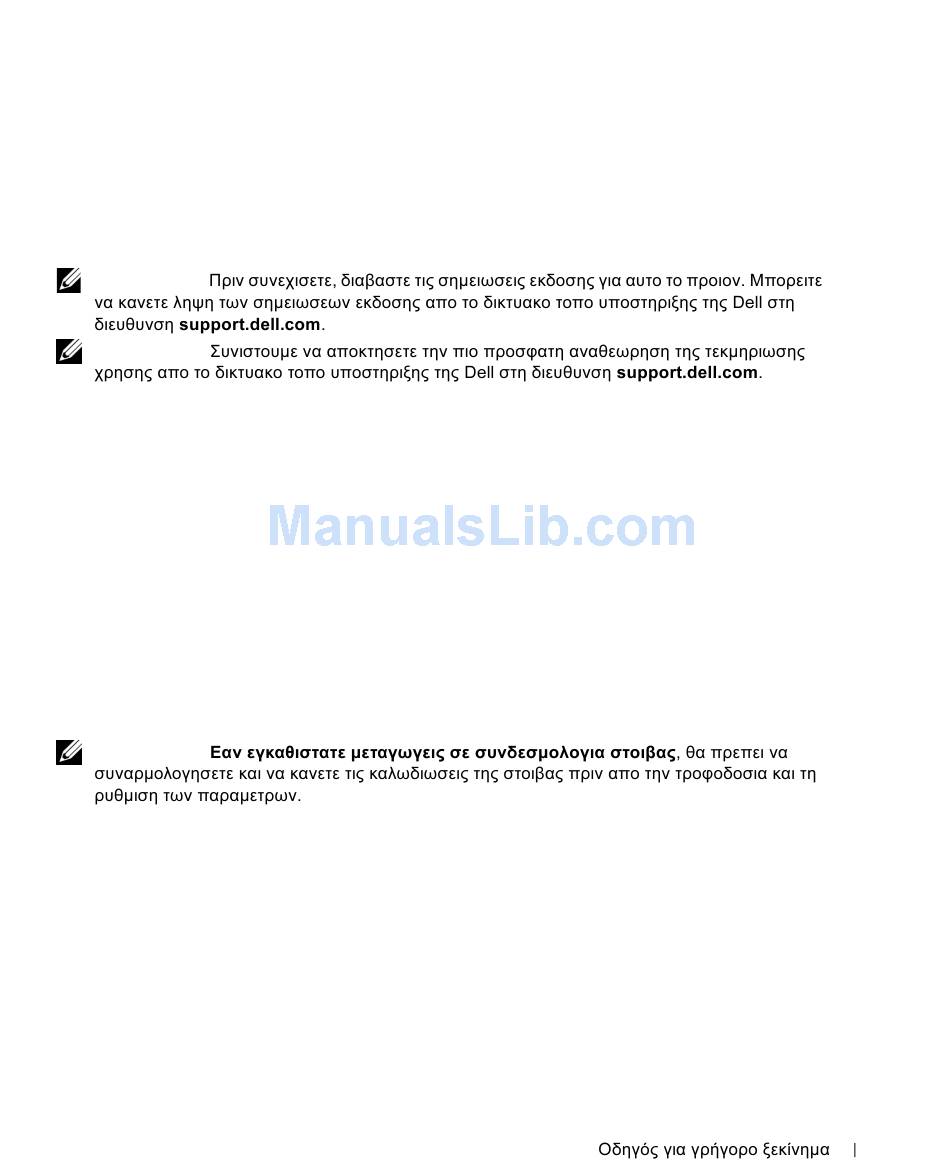

ΣΗΜΕΙΩΣΗ:
ΣΗΜΕΙΩΣΗ:
Συνδεση του τερµατικου στo µεταγωγεα
Για την παρακολουθηση και τη ρυθµιση των παραµετρων του µεταγωγεα µεσω σειριακης κονσολας,
χρησιµοποιηστε τη θυρα της κονσολας στο πισω µερος του µεταγωγεα για να τον συνδεσετε στο
τερµατικο επιτραπεζιου συστηµατος που εκτελει λογισµικο εξοµοιωσης τερµατικου. Ο συζευκτηρας
θυρας της κονσολας ειναι ενας αρσενικος συζευκτηρας DB-9, που χρησιµοποιειται ως συνδετηρας
εξοπλισµου τερµατικου δεδοµενων (DTE).
Για να χρησιµοποιησετε τη θυρα κονσολας, απαιτουνται τα εξης:
•
Τερµατικο συµβατο µε VT100 η ενα επιτραπεζιο συστηµα η ενα φορητο συστηµα µε σειριακη
θυρα στο οποιο να εκτελειται λογισµικο εξοµοιωσης τερµατικου VT100.
•
Ενα αντεστραµµενο καλωδιο RS-232 µε θηλυκο συζευκτηρα DB-9 για τη θυρα κονσολας και
τον καταλληλο συζευκτηρα για το τερµατικο.
Για να συνδεσετε ενα τερµατικο στη θυρα κονσολας του µεταγωγεα, εκτελεστε τις εξης εργασιες:
ΣΗΜΕΙΩΣΗ:
1 Συνδεστε το αντεστραµµενο καλωδιο RS-232 µε το τερµατικο στο οποιο εκτελειται λογισµικο
εξοµοιωσης τερµατικου VT100.
2 Ρυθµιστε τις παραµετρους του λογισµικου εξοµοιωσης τερµατικου ως εξης:
Επιλεξτε την καταλληλη σειριακη θυρα (σειριακη θυρα 1 η σειριακη θυρα 2)
a
για να συνδεθειτε µε την κονσολα.
b Οριστε την ταχυτητα µεταδοσης δεδοµενων σε 9600 baud.
Οριστε τη µορφη δεδοµενων σε 8 data bits (8 δυαδικα ψηφια δεδοµενων), 1 stop bit
c
(1 δυαδικο ψηφιο τερµατισµου) και no parity (ανισοτιµια).
