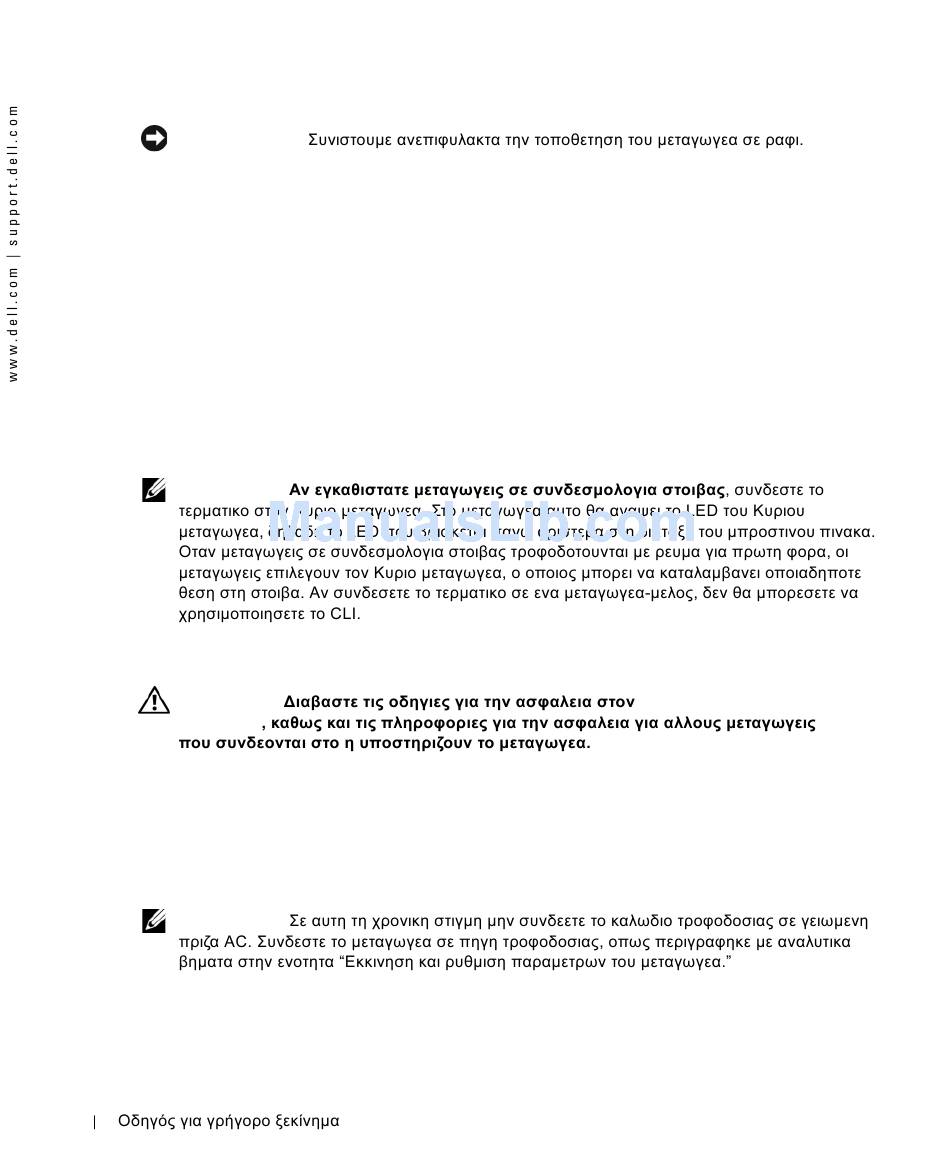

Εγκατασταση ως αυτονοµος µεταγωγεας
ΕΙ∆ΟΠΟΙΗΣΗ:
Εγκαταστηστε το µεταγωγεα σε επιπεδη επιφανεια, εαν δεν τον εγκαταστησετε σε ραφι. Η επιφανεια
πρεπει να εχει τη δυνατοτητα στηριξης του βαρους του µεταγωγεα και των καλωδιων του.
Ο µεταγωγεας παρεχεται µε τεσσερα -ελαστικα αυτοκολλητα.
1 Κολληστε τα ελαστικα αυτοκολλητα σε καθε σηµειωµενη θεση στο κατω µερος του µεταγωγεα.
Τοποθετηστε το µεταγωγεα σε µια επιπεδη επιφανεια και βεβαιωθειτε οτι υπαρχει επαρκης
2
αερισµος, αφηνοντας 5 εκ. (2 ιντσες) σε καθε πλευρα και 13 εκ. (5 ιντσες) στο πισω µερος.
Συνδεση µεταγωγεα σε τερµατικο
1 Συνδέστε το παρεχόµενο καλώδιο RS-232 σε ένα τερµατικό VT100 ή στο σειριακό συζευκτήρα
ενός προσωπικού υπολογιστή στον οποίο εκτελείται λογισµικό εξοµοίωσης τερµατικού VT100.
Συνδεστε το θηλυκο συζευκτηρα DB-9 του αλλου ακρου του αντεστραµµενου καλωδιου
2
διασταυρωσης RS-232 στη θυρα του σειριακου συζευκτηρα στο πισω µερος του µεταγωγεα.
ΣΗΜΕΙΩΣΗ:
Συνδεση µεταγωγεα σε πηγη τροφοδοσιας
ΠΡΟΣΟΧΗ:
Προιοντος
1 Συνδεστε το παρεχοµενο καλωδιο τροφοδοσιας AC στο συζευκτηρα τροφοδοσιας AC που
βρισκεται στον πισω πινακα. Στην Εικόνα 1-2 φαινεται που πρεπει να συνδεσετε το καλωδιο
τροφοδοσιας.
Για την παροχή εφεδρικής πηγής τροφοδοσίας, συνδέστε στο συζευκτήρα τροφοδοσίας DC
2
που βρίσκεται στο πίσω µέρος το καλώδιο τροφοδοσίας 12 V DC ενός (αγοράζεται ξεχωριστά)
PowerConnect RPS-600 για µεταγωγείς µη PoE ή PowerConnect EPS-470 για µεταγωγείς PoE.
ΣΗΜΕΙΩΣΗ:
126
Οδηγο Πληροφοριων
