SERVICE MANUAL
Ver 1.2 2002.07

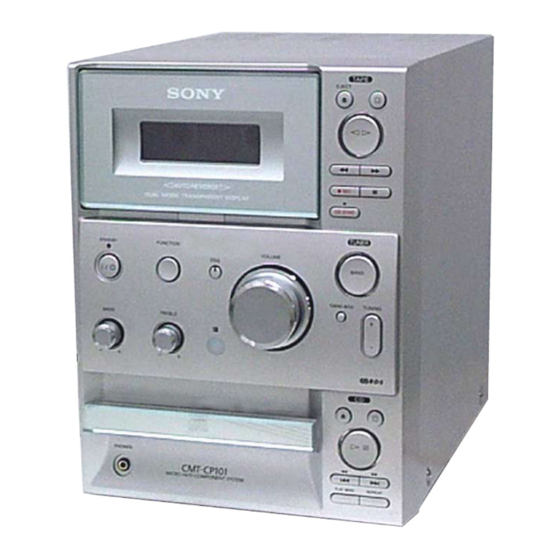

HCD-CP101 is the Amplifier, CD
player, Tape Deck and Tuner section
in CMT-CP101.
Amplifier section
AUDIO POWER SPECIFICATIONS
(US model only)
POWER OUTPUT AND TOTAL
HARMONIC DISTORTION:
With 6-ohm loads, both channels driven, from
70 - 20,000 Hz; rated 18 watts per channel
minimum RMS power, with no more than 0.9%
total harmonic distortion from 250 milliwatts to
rated output.
North American model:
Continuous RMS power output (reference):
35 + 35 W
(6 ohms at 1 kHz, 10%
THD)
Total harmonic distortion less than 0.07% (6 ohms at
1 kHz, 18 W)
European model:
DIN power output (rated): 30 + 30 W
(6 ohms at 1 kHz, DIN)
Continuous RMS power output (reference):
35 + 35 W
(6 ohms at 1 kHz, 10%
THD)
Music power output (reference):
85 + 85 W
Sony Corporation
9-873-627-03
2002G0500-1
Home Audio Company
C 2002.07
Published by Sony Engineering Corporation
HCD-CP101
Model Name Using Similar Mechanism
CD
CD Mechanism Type
Section
Optical Pick-up Name
Tape deck
Model Name Using Similar Mechanism
Section
SPECIFICATIONS
Other models:
The following measured at 230 V AC, 60 Hz
DIN power output (rated): 27 + 27 W
(6 ohms at 1 kHz, DIN)
Continuous RMS power output (reference):
32 + 32 W
(6 ohms at 1 kHz, 10%
THD)
The following measured at 220 V AC, 60 Hz
DIN power output (rated): 23 + 23 W
(6 ohms at 1 kHz, DIN)
Continuous RMS power output (reference):
26 + 26 W
(6 ohms at 1 kHz, 10%
THD)
Inputs
AUDIO IN MD (VIDEO) (phono jacks):
Sensitivity 500/250 mV,
impedance 47 kilohms
Outputs
OPTICAL DIGITAL OUT (CD):
Optical
PHONES:
Accepts headphones with
an impedance of 8 ohms
or more
SPEAKER:
6 ohms
MICRO Hi-Fi COMPONENT SYSTEM
US Model
Canadian Model
AEP Model
UK Model
E Model
Australian Model
HCD-CP100
CDM55F-K6BD41A
KSM-213DHAP
NEW
CD player section
System
Compact disc and digital
audio system
Laser
Semiconductor laser
(λ = 780 nm)
Emission
duration: continuous
Wavelength
780 - 790 nm
Frequency response
2 Hz - 20 kHz (±0.5 dB)
Tape player section
Recording system
4-track 2-channel stereo
Frequency response
50 - 13,000 Hz (±3 dB),
using a Sony TYPE I
cassette
Tuner section
FM stereo, FM/AM superheterodyne tuner
FM tuner section
Tuning range
North American model:
87.5 - 108.0 MHz
(100-kHz step)
Other models:
87.5 - 108.0 MHz
(50-kHz step)
Antenna
FM wire antenna
Antenna terminals
75 ohms unbalanced
Intermediate frequency
10.7 MHz
– Continued on next page –
