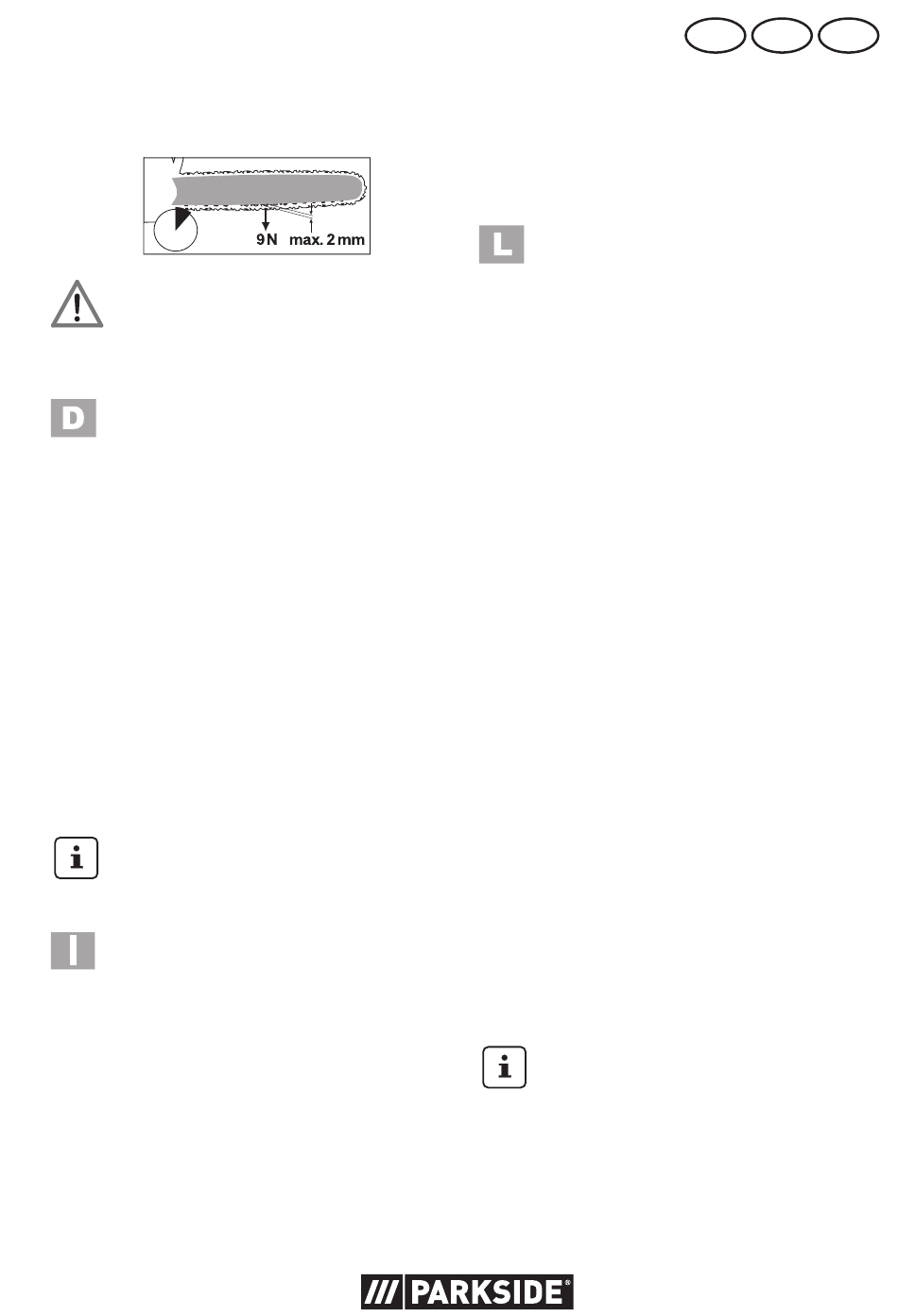

Zugkraft dürfen Sägekette und Schwert
nicht mehr als 2 mm Abstand haben.
10 min
Verletzungsgefahr!
Nehmen Sie die Akkus aus
dem Gerät, bevor Sie am Ge-
rät arbeiten.
Sägekette spannen
1. Lockern Sie die Mutter (34) der Ketten-
radabdeckung (33) mit dem Montage-
schlüssel (23).
2. Spannen Sie die Sägekette (1), indem
Sie die Schraube (38) zum Kettenspan-
nen mit dem Montageschlüssel (23) im
Uhrzeigersinn drehen.
Verringern Sie die Spannung der Säge-
kette, indem Sie die Schraube gegen
den Uhrzeigersinn drehen.
3. Befestigen Sie die Kettenradabdeckung
(33), indem Sie die Mutter (34) mit
dem Montageschlüssel (23) anziehen.
Bei einer neuen Sägekette müssen
Sie die Kettenspannung nach maxi-
mal 5 Schnitten nachstellen.
Schutzabdeckung
montieren
Die Schutzabdeckung (14) muss am vor-
deren Rohrschaft (2) mit der Aufnahme für
Spule und 3-Zahn-Messer montiert werden.
1. Schrauben Sie die Schutzabdeckung
(14) mit den zwei kleinen Kreuzschlitz-
schrauben (49) am vorderen Rohrschaft
(2) fest. Verwenden Sie hierzu den
Kreuzschlitzschraubendreher (24).
2. Befestigen Sie die Abdeckung (50) auf
der Schutzhaube (14). Verwenden Sie
hierfür den Innensechskantschlüssel
(22) und die drei Schrauben (51).
Verlängerung der
Schutzabdeckung
abnehmen/montieren
Bei der Verwendung des 3-Zahn-Messers
muss die Verlängerung der Schutzabde-
ckung abgenommen werden.
Bei der Verwendung der Spule muss die
Verlängerung montiert sein.
Verlängerung der Schutzabdeckung
abnehmen:
1. Entsichern Sie die Verriegelung der
Verlängerung (16) an der Schutzab-
deckung (14) mit dem Schlitzschrau-
bendreher (24). Die Verriegelung
befindet sich auf der Innenseite der
Verlängerung der Schutzabdeckung auf
der Seite des Fadenabschneiders (15).
2. Ziehen Sie die Verlängerung der
Schutzabdeckung (16) ab.
Verlängerung der Schutzabdeckung
montieren:
1. Schieben Sie die Verlängerung (16)
auf die Schutzabdeckung (14) auf.
Beginnen Sie auf der Seite ohne Faden-
abschneider (15).
2. Schieben Sie die Verlängerung (16)
auf, bis sie einrastet.
Säubern Sie nach jeder Benutzung
die Verlängerung (16) und die
Schutzabdeckung (14).
