Conexión del monitor a un borne de antena de casa
¡PRECAUCIÓN!
- Cuando realice una conexión, asegúrese que el monitor se encuentre apagado.
Los requisitos de antena para una buena recepción de televisión en color son más importantes que
aquellos para la recepción de televisión en blanco y negro. Por esta razón, se recomienda encarecidamente el
uso de una antena exterior de buena calidad.
Lo siguiente es una breve explicación del tipo de conexiones provistas con los diferentes sistemas de antenas:
1. El sistema de 75 ohmios es generalmente un cable
redondo con un conector tipo F que se puede conectar
fácilmente a un borne sin herramientas (no suministrado).
2. El sistema de 300 ohmios es un cable "bifilar" plano que
se puede conectar a un borne de 75 ohmios a través de
un adaptador 300-75 ohmios (no suministrado).
Notas:
- Se recomienda el uso de un cable coaxial de 75-ohm.
- La memoria para canales de TV se encuentra vacía al momento del envío. Para poder recibir canales,
utilice el menú CHANNEL SETTING. (Ver páginas S22 a S24.)

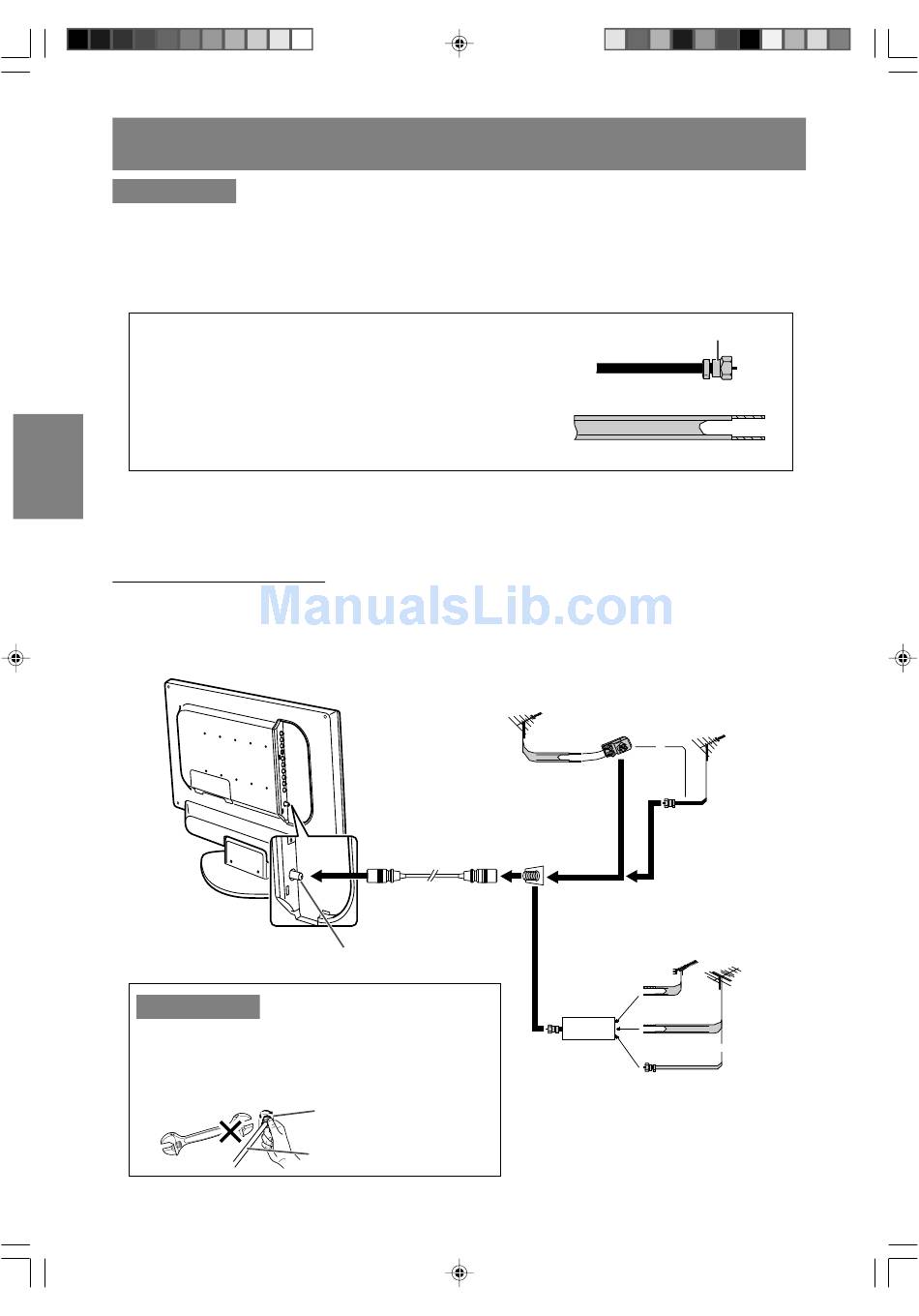

Conexión de antena exterior
- Utilice uno de los dos diagramas siguiente si quiere conectar una antena exterior.
A: Utilizando una antena exterior con la combinación VHF/UHF.
B: Utilizando antenas exteriores separadas para VHF y/o UHF.
- Conecte la entrada del cable de la antena externa al borne ANT (entrada de antena) ubicado en el
lado izquierdo del monitor.
¡PRECAUCIÓN!
- Cuando conecte el cable RF en el monitor, no
apriete el conector tipo F con las herramientas. Si
se utilizan las herramientas, puede provocar daños
en su monitor. (Rotura del circuito interno, etc.)
IT-23M1U_es_01.P65
Cable de antena
(suministrado)
Borne de entrada de la
antena (ANT)
Conector tipo F
Cable coaxial de 75
ohmios
16
Cable coaxial de 75 ohmios (redondo)
Cable bifilar de 300 ohmios (plano)
A. Combinación de antenas de VHF/UHF
Adaptador de
300/75 ohmios
(no suministrado)
Antena de
VHF/UHF
Cable bifilar de
300 ohmios
Borne de antena
de casa
(75 ohmios)
B. Antenas de VHF y/o UHF
Cable bifilar de
300 ohmios
Combinador
(no suministrado)
SALIDA ENTRADA
S16
2004/08/20, 10:51
Conector tipo F
Antena de
VHF/UHF
o
Cable coaxial
de 75 ohmios
separadas
Antena de
Antena de
UHF
VHF
Cable bifilar de
300 ohmios
Cable coaxial
o
de 75 ohmios
