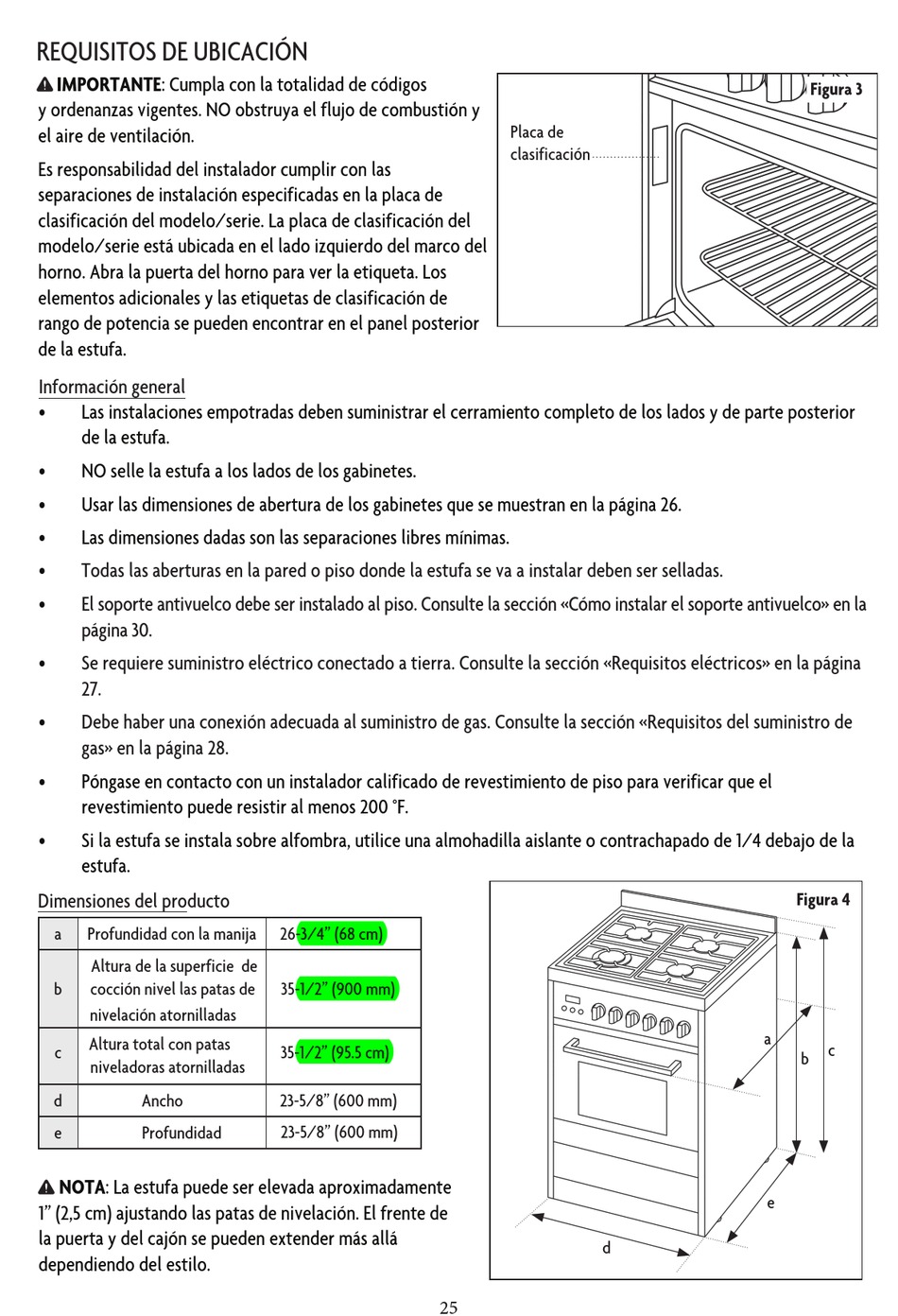

REQUISITOS DE UBICACIÓN
IMPORTANTE: Cumpla con la totalidad de códigos
y ordenanzas vigentes. NO obstruya el flujo de combustión y
el aire de ventilación.
Es responsabilidad del instalador cumplir con las
separaciones de instalación especificadas en la placa de
clasificación del modelo/serie. La placa de clasificación del
modelo/serie está ubicada en el lado izquierdo del marco del
horno. Abra la puerta del horno para ver la etiqueta. Los
elementos adicionales y las etiquetas de clasificación de
rango de potencia se pueden encontrar en el panel posterior
de la estufa.
Información general
•
Las instalaciones empotradas deben suministrar el cerramiento completo de los lados y de parte posterior
de la estufa.
•
NO selle la estufa a los lados de los gabinetes.
•
Usar las dimensiones de abertura de los gabinetes que se muestran en la página 26.
•
Las dimensiones dadas son las separaciones libres mínimas.
•
Todas las aberturas en la pared o piso donde la estufa se va a instalar deben ser selladas.
•
El soporte antivuelco debe ser instalado al piso. Consulte la sección «Cómo instalar el soporte antivuelco» en la
página 30.
•
Se requiere suministro eléctrico conectado a tierra. Consulte la sección «Requisitos eléctricos» en la página
27.
•
Debe haber una conexión adecuada al suministro de gas. Consulte la sección «Requisitos del suministro de
gas» en la página 28.
•
Póngase en contacto con un instalador calificado de revestimiento de piso para verificar que el
revestimiento puede resistir al menos 200 °F.
•
Si la estufa se instala sobre alfombra, utilice una almohadilla aislante o contrachapado de 1/4 debajo de la
estufa�
Dimensiones del producto
a
Profundidad con la manija
Altura de la superficie de
b
cocción nivel las patas de
nivelación atornilladas
Altura total con patas
c
niveladoras atornilladas
d
Ancho
e
Profundidad
NOTA: La estufa puede ser elevada aproximadamente
1" (2,5 cm) ajustando las patas de nivelación. El frente de
la puerta y del cajón se pueden extender más allá
dependiendo del estilo.
26-3/4" (68 cm)
35-1/2" (900 mm)
35-1/2" (95�5 cm)
23-5/8" (600 mm)
23-5/8" (600 mm)
25
Placa de
clasificación
d
Figura 3
Figura 4
a
c
b
e
