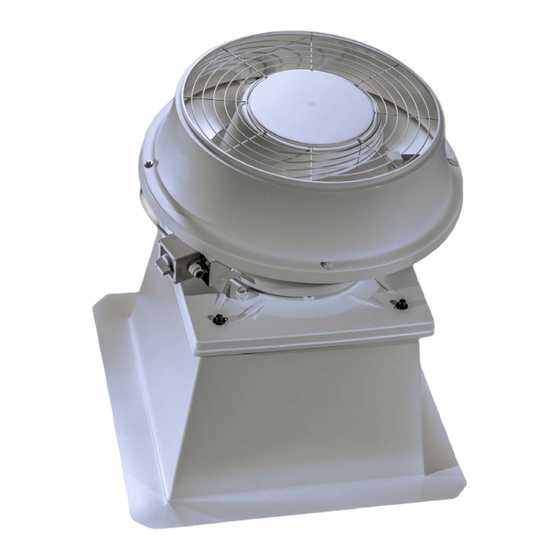

- Page 1 Betriebsanleitung DACHVENTILATOR DV-2 Deutsch | Änderungen vorbehalten! Instructions d‘utilisation VENTILATEUR DE TOIT DV-2 Français | Sous réserve de modifications techniques! Operation instructions ROOF MOUNTED EXHAUST FAN DV-2 English | Subject to modifications! 3064772_202303...
- Page 2 02 | WOLF GmbH 3064772_202303...
- Page 3 Betriebsanleitung DACHVENTILATOR DV-2 Deutsch | Änderungen vorbehalten! 3064772_202303...
- Page 4 04 | WOLF GmbH 3064772_202303...
-
Page 5: Table Of Contents
Nutzung gemäß Zweckbestimmung ..............7 Sicherheit .......................8 Montage ......................9 Transport, Lagerung und Auspacken ............9 Montage ....................9 Elektrischer Anschluss ................. 11 Allgemeines ..................11 DV-2 ....................11 Inspektion und Wartung ................12 Explosionsdarstellung DV-2 ..............12 Wartung ....................13 Konformitätserklärung .................14 Logbuch .......................15 3064772_202303 WOLF GmbH | 05... -
Page 6: Über Diese Anleitung
Lesen Sie sich bitte, bevor Sie mit den Arbeiten beginnen, diese Anleitung sorgfältig durch. Diese Anleitung bezieht sich auf folgende Typen: DV-2 Typen: DV-2 230 V DV-2 400 V DV-2 230 V DV-2 400 V DV-2 230 V DV-2 400 V DV-2 400 V DV-2 400 V DV-2 400 V 06 | WOLF GmbH 3064772_202303... -
Page 7: Nutzung Gemäß Zweckbestimmung
Nutzung gemäß Zweckbestimmung Der DV-2 dient dazu, verbrauchte Luft mit Temperaturen zwischen -30°C und +60°C aus dem Gebäude abzusau- gen. Der DV-2 ist nicht zum Absaugen aggressiver Dämpfe und hoher Temperaturen geeignet. Jede sonstige oder weitergehende Nutzung gilt als nicht mit der Zweckbestimmung konform. Der Hersteller übernimmt für sich hieraus ergebende Schäden oder Verletzungen keinerlei Haftung. -
Page 8: Sicherheit
Es ist bezüglich der Sicherheit von großer Wichtigkeit, dass Sie die unten genannten Sicherheitsvorschriften be- achten. Dies dient einer verantwortungsbewussten Nutzung des DV-2 sowie Ihrer eigenen und der Sicherheit anderer. • Bitte beachten Sie die in dieser Anleitung genannten Vorschriften und Anweisungen. -
Page 9: Montage
Bei Nichtverwendung der Kabeleinführung diese mit einer Kappe versehen, damit kein Wasser in die Einfüh- rung laufen kann. • Der DV-2 muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. • Der Ventilator ist für einen kontinuierlichen Betrieb konzipiert und darf nicht öfter als einmal alle fünf Minuten ein und ausgeschaltet werden. - Page 10 1150 DV-2-225 M6x15(6x) Ø7 (6x) DV-2-250 M6x15 (6x) Ø7 (6x) DV-2-315 M8x15 (6x) Ø9 (6x) DV-2-400 M6x15 (6x) Ø9 (6x) DV-2-450 1000 M8x15 (6x) 1070 Ø9 (6x) DV-2-500 1000 M8x15 (6x) 1350 Ø9 (6x) 1150 10 | WOLF GmbH 3064772_202303...
-
Page 11: Elektrischer Anschluss
Elektrischer Anschluss Allgemeines Der DV-2-Ventilator ist mit einem EC-Motor ausgestattet. Dieser Motor ist mit Elektronik ausgestattet. Diese Elek- tronik schützt den Motor beispielsweise gegen eine Überlastung. Dadurch bedingt ist kein Motorschutzschalter erforderlich. Die Leitung muss mit einem Leistungsschalter des Typs C abgesichert werden. -
Page 12: Inspektion Und Wartung
Der Ventilator muss regelmäßig (einmal alle zwei Jahre) überprüft werden. Dies ist von der Verschmutzung der ab- gesaugten Luft abhängig. Die Inspektion muss, wenn starke Verschmutzung auftritt, öfter erfolgen. Explosionsdarstellung DV-2 Schutzgitter Motorhaube Obere Abdeckung Ventilatorrahmen EC-Motor + Diagonallaufrad Untere Abdeckung Fuß Grundplatte 12 | WOLF GmbH 3064772_202303... -
Page 13: Wartung
13. Kann sich das Laufrad frei drehen? Im Falle eines Defekts wenden Sie sich bitte an Ihren Anbieter. Geben Sie hierbei bitte den Ventilatortyp, die Seriennummer, die Sie auf dem Ventilator ablesen können und die Art der Störung an. 3064772_202303 WOLF GmbH | 13... -
Page 14: Konformitätserklärung
EN ISO 13854:2019 EN 60204-1:2018 EN 60730-1:2016 + A1:2019 EN IEC 61000-6-2:2019 EN IEC 61000-6-4:2019 Unterlagenbevollmächtigter: Name: Roland Klum Anschrift: Wolf GmbH, Industriestraße 1, DE-84048 Mainburg Mainburg, den ____________________ ____________________ 01.08.2022 Gerdewan Jacobs Jörn Friedrichs Geschäftsführer Technik Leiter Entwicklung Diese Erklärung bezieht sich nur auf das oben genannte Produkt in dem Zustand, in dem es in Verkehr gebracht wurde;... -
Page 15: Logbuch
Logbuch In der Tabelle die durchgeführten Arbeiten eintragen. Datum Auftrags.Nr. Firma Monteur Reklamation Anmerkung 3064772_202303 WOLF GmbH | 15... - Page 16 16 | WOLF GmbH 3064772_202303...
- Page 17 Instructions d‘utilisation VENTILATEUR DE TOIT DV-2 Français | Sous réserve de modifications ! 3064772_202303...
- Page 18 18 | WOLF GmbH 3064772_202303...
- Page 19 Transport, stockage et déballage .............23 Montage ...................23 Raccordement électrique ................25 Généralités ..................25 DV-2 ....................25 Inspection et Entretien ................26 Vue éclatée du DV-2 ................26 Inspection et Entretien ................27 Entretien ..................27 Attestation de conformité ................28 Registre ....................29 3064772_202303 WOLF GmbH | 19...
- Page 20 À propos de ce guide Ce guide contient des informations pour l’installation optimale et sûre et l’entretien du ventilateur de toit DV-2. Veuillez lire attentivement ce guide avant de commencer les travaux. Ce guide concerne les types suivants: DV-2 types:...
- Page 21 Utilisation conforme à la destination Le DV-2 a été conçu pour l’aspiration de l’air (-30ºC et +60ºC) pollué hors d’un bâtiment. Le DV-2 n’est pas appro- prié pour l’aspiration de vapeurs agressives et de températures élevées. Toute autre utilisation ou un usage abusif ne sera pas considéré...
- Page 22 Sécurité En ce qui concerne la sécurité, il est très important que vous teniez compte des consignes de sécurité ci-dessous. Ceci pour une utilisation responsable du DV-2, ainsi que pour votre sécurité personnelle et celle des autres • Tenez compte des consignes et indications reprises dans ce guide.
- Page 23 Le DV-2 doit être transporté à l’horizontale. • Si le DV-2 est stocké, il doit être placé à l’horizontale. • Le DV-2 doit être soulevé par la partie inférieure de la boîte. • L’emballage doit être enlevé de manière écologique. Montage •...
- Page 24 DV-2-225 M6x15(6x) Ø7 (6x) DV-2-250 M6x15 (6x) Ø7 (6x) DV-2-315 M8x15 (6x) Ø9 (6x) DV-2-400 M6x15 (6x) Ø9 (6x) DV-2-450 1000 M8x15 (6x) 1070 Ø9 (6x) DV-2-500 1000 M8x15 (6x) 1350 Ø9 (6x) 1150 24 | WOLF GmbH 3064772_202303...
- Page 25 Raccordement électrique Généralités Le ventilateur DV-2 est équipé d’un moteur EC. Ce moteur est équipé d’éléments électroniques. Ces éléments électroniques protègent par exemple le moteur contre la surcharge. Un interrupteur du circuit de courant électrique du moteur n’est donc pas nécessaire. Le fil doit être protégé par un automate de fusibles de type C.
- Page 26 Le ventilateur doit être contrôlé régulièrement (une fois tous les deux ans). Ceci dépend de la pollution contenue dans l’air de ventilation aspiré. Si l’air est fortement pollué, l’inspection aura lieu plus souvent. Vue éclatée du DV-2 Grille de protection...
- Page 27 13. que l’aile tourne librement. S’il est question de panne, vous pouvez contacter votre fournisseur. Indiquez alors le type de ventilateur concerné, le numéro de série que vous retrouverez sur le ventilateur et la nature de la panne. 3064772_202303 WOLF GmbH | 27...
- Page 28 EN ISO 13854:2019 EN 60204-1:2018 EN 60730-1:2016 + A1:2019 EN CEI 61000-6-2:2019 EN CEI 61000-6-4:2019 Responsable documentation : Nom : Roland Klum Adresse : Wolf GmbH, Industriestraße 1, DE-84048 Mainburg Mainburg, le ____________________ ____________________ 01/08/2022 Gerdewan Jacobs Jörn Friedrichs Directeur technique Responsable développement...
- Page 29 Registre Complétez le tableau des travaux effectués. Date Commande n° Société Technicien Réclamation Remarque 3064772_202303 WOLF GmbH | 29...
- Page 30 30 | WOLF GmbH 3064772_202303...
- Page 31 Operation instructions ROOF MOUNTED EXHAUST FAN DV-2 English | Subjekt to modifications 3064772_202303...
- Page 32 32 | WOLF GmbH 3064772_202303...
- Page 33 Transport, storage and unpacking ............ 37 Installation ..................37 Electrical connection.................. 39 General ..................... 39 DV-2 ....................39 Inspection and maintenance..............40 Exploded view DV-2 ................40 Maintenance ..................41 Declaration of conformity ................42 Log ......................43 3064772_202303 WOLF GmbH | 33...
-
Page 34: About These Instructions
About these instructions These instructions contain information for the optimal and safe installation and maintenance of the DV-2 roof moun- ted exhaust fan. Before beginning, read through all of these instructions carefully. These instructions apply to the following models: DV-2 types:... -
Page 35: Use Products Only As Intended
Use products only as intended The DV-2 is meant for extracting polluted (between -30ºC and +60ºC) air from the building. The DV-2 is not inten- ded to be used for extracting damaging vapors and high temperatures. Any application other than that listed shall be considered to be improper use. -
Page 36: Safety
Safety For safety reasons, it is very important that you follow the following safety precautions. This ensures a responsible use of the DV-2, as well as your own safety and that of others. • Follow the rules and instructions listed in this guide. -
Page 37: Installation
Transport, storage and unpacking • The DV-2 must be transported horizontally. • If the DV-2 is placed in storage it should be stored in a horizontal position. • The DV-2 must be lifted from the bottom side of the box. •... - Page 38 Duct connection DV-2-225 M6x15(6x) Ø7 (6x) DV-2-250 M6x15 (6x) Ø7 (6x) DV-2-315 M8x15 (6x) Ø9 (6x) DV-2-400 M6x15 (6x) Ø9 (6x) DV-2-450 1000 M8x15 (6x) 1070 Ø9 (6x) DV-2-500 1000 M8x15 (6x) 1350 Ø9 (6x) 1150 38 | WOLF GmbH 3064772_202303...
-
Page 39: Electrical Connection
Electrical connection General The DV-2 fan is equipped with an EC motor. This motor is equipped with electronic components. These electronic components protect the motor against e.g. overloads which means that a motor protection switch is not necessary. The power wire must be protected by a type C circuit breaker. -
Page 40: Inspection And Maintenance
The fan should be inspected regularly (once every two years). This depends on the level of pollution in the extrac- ted ventilation air. If there is a lot of pollution, the inspection should be done more often. Exploded view of DV-2 Protection grille... -
Page 41: Maintenance
13. Can the blades freely rotate? If there is a defect, please contact your supplier. When doing so, specify the model of the fan, the serial number, which can be found on the fan, and the nature of the malfunction. 3064772_202303 WOLF GmbH | 41... -
Page 42: Declaration Of Conformity
EN ISO 13854:2019 EN 60204-1:2018 EN 60730-1:2016 + A1:2019 EN IEC 61000-6-2:2019 EN IEC 61000-6-4:2019 Authorized representative: Name: Roland Klum Address: Wolf GmbH, Industriestraße 1, DE-84048 Mainburg Mainburg, ____________________ ____________________ 1 August 2022 Gerdewan Jacobs Jörn Friedrichs Technical Director Head of Development This declaration relates solely to the product mentioned above in the condition in which it was put into circulation;... -
Page 43: Log
Fill in the work that has been carried in the table. Date Contract no. Company Technican Complaint Notes 3064772_202303 WOLF GmbH | 43... - Page 44 WOLF GmbH | Postfach 1380 | D-84048 Mainburg Tel. +49.0.87 51 74- 0 | Fax +49.0.87 51 74- 16 00 | www.WOLF.eu...
