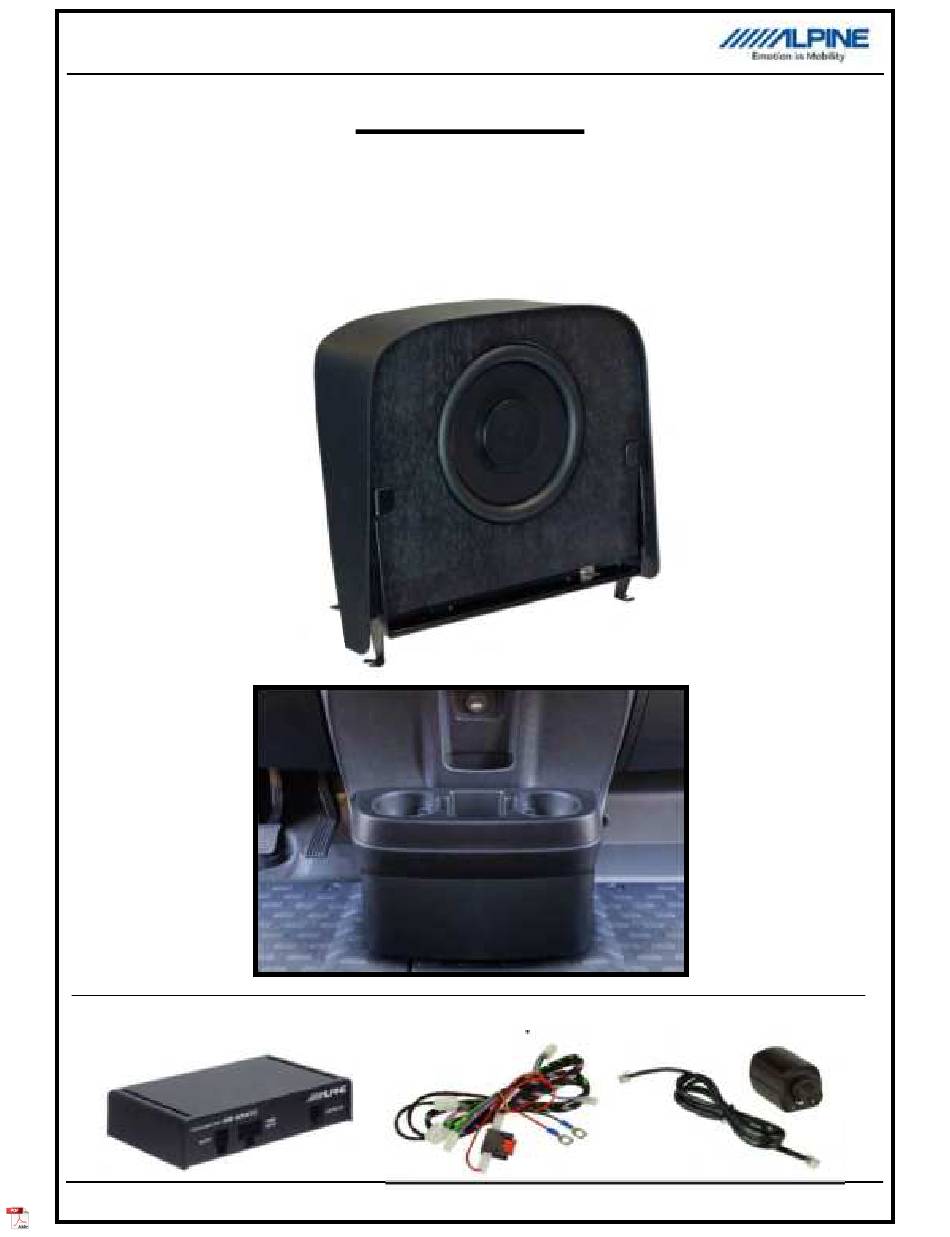

- Page 1 SWC-D84S SWC-D84S Installation Manual / Einbauanleitung Subwoofer Fiat-Ducato/ Peugeot-Boxer/ Citroen-Jumper (X250/ 290) Optional SWA-150KIT Amplifier & Controller Kit...
- Page 2 SWC-D84S Parts list / Stückliste EN Subwoofer enclosure GE Tiefton Lautsprechergehäuse EN Metal bracket incl. screws GE Metallhalterung mit Schrauben EN Headunit adapter harness DE Radio Adapter Kabelbaum EN Coil-adapter subwoofer (not needed in combination with optinal SWA-150KIT) GE Spulenadapter Tieftonlautspr.
- Page 3 SWC-D84S Remove the two round screw covers and the T25 screws in the upper part of the cupholder. Entfernen Sie die beiden runden Schrauben- abdeckungen sowie die T25 Torx Schrauben aus dem oberen Teil des Getränkehalters. Remove the rubber layer from the cupholder and the T25 screw.
- Page 4 SWC-D84S Remove the six T26 screws. Entfernen Sie die sechs T25 Torx Schrauben. Remove the center console plastic bracket. Entfernen Sie den Mittelkonsolen-Träger. Remove the two T25 screws from the lower plastic panel. Entfernen Sie die zwei T25 Torx Schrauben aus der...
- Page 5 SWC-D84S Don‘t remove the lower plastic panel because here the metal bracket of the SWC-D84S will be fixed. Die untere Abdeckung muss nicht entfernt werden, da hier der Metall-Halter des SWC-D84S angebracht wird. Remove the right air vent beside the headunit and...
- Page 6 SWC-D84S Fix the subw. coil-adapter with the two cable ties to the provided holes inside the subwoofer metal bracket. Befestigen Sie den Spulenadapter mit den zwei mitgelieferten Kabelbindern an den dafür vorgesehenen Löchern in den Metallhalter. Fix the metal bracket with the...
- Page 7 SWC-D84S To reach the above screws more easy plaease move the lower plastic cover to the front. Um besser an die oben beschriebenen Schrauben zu gelangen, drücken Sie die untere Verkleidung leicht nach vorne. Insert the center console plastic bracket.
- Page 8 SWC-D84S Fix the center console plastic bracket with the six screws. The two lower screws will fix also the bracket of the subwoofer enclosure. Verschrauben Sie den Mittel- konsolenträger mit den sechs Schrauben. Die zwei unteren Schrauben befestigen zugleich auch die Metall-Halterung des Lautsprecher-Gehäuses.
- Page 9 SWC-D84S Connect the speaker cable which you passed through the hole inside the metal bracket before. Schließen Sie das Lautsprecherkabel an, dass Sie zuvor durch die Metall- halterung durchgeführt haben. Bring the enclosure into the position in front of the metal bracket.
- Page 10 SWC-D84S Fix the enclosure with the four attached screws. Two on each side. Take care about the different screw sizes! Schrauben Sie die vier mitgelieferten Schrauben, zwei pro Seite, ein um das Gehäuse zu befestigen. Achten Sie dabei auf die Größenunterschiede der...
- Page 11 SWC-D84S Needed installation steps when the radial front speakers SPC-R100-DU are installed Notwendige Installationsschritte bei Verbau der Radial Frontlautsprecher SPC-R100-DU Before you start the operation, you’ve to disconnect the original Fiat (PSA) door speaker. Please remove carefully the speaker grill from the door panel.
- Page 12 SWC-D84S Needed installation steps when the amplifier & controller kit SWA-150KIT is installed Notwendige Installationsschritte bei Verbau des Verstärker & Controller Sets SWA-150KIT SWA-150KIT Amplifier & Controller Kit. Verstärker & Controller Set Open the vehicle battery compartment in front of the driver seat by unlock the six plastic screws.
- Page 13 SWC-D84S Connect the red (+) cable to the plus terminal of the vehicle battery. Schließen Sie das rote (+) Kabel an den Pluspol der Fahrzeugbatterie an. Connect the black (-) cable to the GND-terminal of the vehicle battery. Schließen Sie das schwarze (-) Kabel an den Massepol der Fahrzeugbatterie an.
- Page 14 Konsole bis zum Anschluß des bereits verlegten Radio Adapter Kabels und verbinden Sie die Stecker. Subwoofer Tieftonlautspr. Don’t use the coil-adapter of the SWC-D84S in combination with the SWA-150KIT Verwenden Sie nicht den Spulenadapter des SWC-D84S in Kombination mit SWA-150KIT...
- Page 15 SWC-D84S In case you’ll combine the “ALPINE Crescendo or Concert Ensemble” Soundsystem with one of the below listed ALPINE Multimedia Systems you can increase the sound performance by the right setup of your DSP parameter (follow the settings listed in below table) Falls Sie ihr “ALPINE Crescendo or Concert Ensemble”...
- Page 16 Die Mittelkonsole mit Getränkehalter ist eine Grundvorraussetzung um das Subwoofergehäuse zu installieren. Sollte ihr Fahrzeug nicht mit dieser Konsole ausgestattet sein können Sie diese bei ihrem FIAT Händler als Ersatzteil bestellen. Cupholder Center Console (FCA Part-No.: 71807349) Ver.3.0 (June.2021) ALPS ALPINE EUROPE GmbH Ohmstrasse 4 85716 Unterschleißheim Germany...
