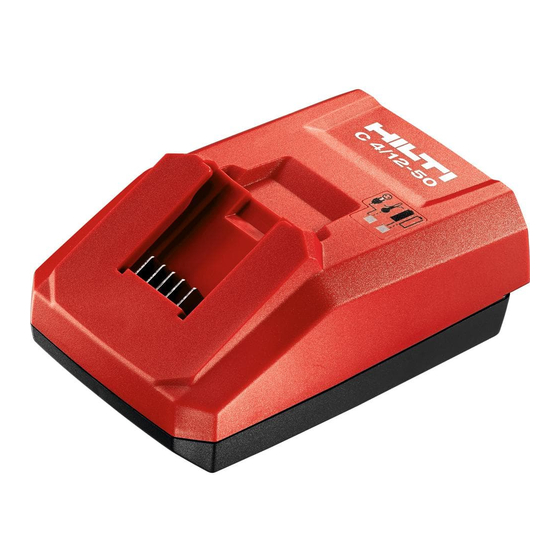

Hilti C 4/12-50 Original Operating Instructions

Hide thumbs Also See for C 4/12-50:
Table of Contents
  • Table of Contents
  • En Original Operating Instructions
  • Mode D'emploi Original
  • Da Original Brugsanvisning
  • Sv Originalbruksanvisning
  • No Original Bruksanvisning
  • Fi Alkuperäiset Ohjeet
  • Et Originaalkasutusjuhend
  • Lv Oriģinālā Lietošanas Instrukcija
  • Originali Naudojimo Instrukcija
  • Эксплуатации
  • Uk Оригінальна Інструкція З Експлуатації
  • Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
  • Orijinal KullanıM Kılavuzu
  • ﻴ ﻟ‬ ‫ﺩ
  • Ja オリジナル取扱説明書
  • Ko 오리지널 사용 설명서
  • Zh 原廠操作說明
  • 原版操作说明

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
C 4/12-50
English
1
Français
11
Dansk
23
Svenska
34
Norsk
44
Suomi
55
Eesti
65
Latviešu
76
Lietuvių
88
Русский
99
Українська
113
Қазақ
127
Türkçe
141
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
152
日本語
164
한국어
175
繁體中文
185
中文
194

Advertisement

Table of Contents
loading

Related Manuals for Hilti C 4/12-50

Summary of Contents for Hilti C 4/12-50

  • Page 1 English Français Dansk Svenska Norsk Suomi Eesti Latviešu Lietuvių Русский Українська Қазақ Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 한국어 繁體中文 C 4/12-50 中文...

  • Page 3: Table Of Contents

    C 4/12-50 Original operating instructions ......1 Mode d'emploi original ....... 11 Original brugsanvisning .

  • Page 5: En Original Operating Instructions

    Original operating instructions Information about the operating instructions 1.1 About these operating instructions • Read these operating instructions before the product is used or operated for the first time. This is a prerequisite for safe, trouble-free handling and use of the product. •...
  • Page 6 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product.
  • Page 7 The technical documentation is filed here: Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D- 86916 Kaufering, Germany Safety 2.1 General power tool safety warnings WARNING Read all safety warnings, instructions, illustrations and specifications provided with this power tool.
  • Page 8 ▶ If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety ▶ Stay alert, watch what you are doing and use common sense when operating a power tool.
  • Page 9 2.2 Battery charger use and care ▶ To avoid injury, use the charger only to charge Hilti Li-ion batteries approved for use with this charger. ▶ The location at which the charger is used should be clean, cool, dry and protected from frost.
  • Page 10 Observe the special guidelines applicable to the transport, storage and use of lithium-ion batteries. Read the instructions on safety and use of Hilti Li-ion batteries that you can access by scanning the QR code at the end of these operating instructions.
  • Page 11 3.2 Intended use The product described is a battery charger for Hilti Li-ion batteries with a rated voltage of 10.8 volts. It is designed to be connected to power outlets providing an AC (alternating current) voltage of 100 to 127 volts or 220 to 240 volts (depending on country-specific version).
  • Page 12 Technical data 4.1 Technical data C 4/12-50 Weight 0.35 kg Output voltage 10.8 V Output power 50 W Preparations at the workplace WARNING Risk of injury by inadvertent starting! ▶ Before inserting the battery, make sure that the product is switched off.
  • Page 13 After cleaning and maintenance, install all guards and protective devices and check that they are in full working order. To help ensure safe and reliable operation, use only genuine Hilti spare parts, consumables and accessories. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
  • Page 14 ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local gov- ernmental garbage disposal or public health and safety resources for disposal instructions.

  • Page 15: Mode D'emploi Original

    The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appli- ances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
  • Page 16 DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corpo- relles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶ Pour un danger potentiel qui peut entraîner de graves blessures corpo- relles ou la mort. ATTENTION ATTENTION ! ▶...
  • Page 17 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité...
  • Page 18 Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation).
  • Page 19 Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves.
  • Page 20 2.2 Utilisation et emploi soigneux des chargeurs ▶ Pour éviter tout risque de blessure, le chargeur doit exclusivement servir à charger les accus Li­Ion Hilti autorisés. ▶ L'endroit où se trouve le chargeur doit être propre, frais et à l’abri du gel.
  • Page 21 plus correctement. Si des pièces sont endommagées ou cassées, faire réparer le produit avant de continuer à l'utiliser. ▶ Utiliser les chargeurs et les accus correspondants conformément aux présentes instructions et comme indiqué pour ce type d'appareil spéci- fique. L’utilisation des chargeurs à d’autres fins que celles prévues peut entraîner des situations dangereuses.
  • Page 22 Respecter les directives spécifiques pour le transport, le stockage et l'utilisation d'accus Li-Ion. Lire les remarques relatives à la sécurité et à l'utilisation des accus Li­Ion Hilti que vous trouverez en scannant le code QR à la fin de ce mode d'emploi. Description 3.1 Vue d'ensemble du produit...
  • Page 23 1 LED est allumée, 1 LED clignote. État de charge : 25 % à 50 % 1 LED clignote. État de charge : < 25 % Caractéristiques techniques 4.1 Caractéristiques techniques C 4/12-50 Poids 0,35 kg Tension de sortie 10,8 V Puissance de sortie 50 W Préparatifs...
  • Page 24 Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit. 5.1 Mise en marche du chargeur ▶ Brancher la fiche dans la prise. ▶ La LED 1 sur le chargeur s'allume en vert. 5.2 Recharge de l'accu 1.
  • Page 25 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange, consommables et accessoires d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group Transport et entreposage Transport ▶...
  • Page 26 ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente. Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables.

  • Page 27: Da Original Brugsanvisning

    ! Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual/?id=02373345&id=2373346...
  • Page 28 FORSIGTIG FORSIGTIG ! ▶ Advarer om en potentielt farlig situation, der kan forårsage personskader eller materielle skader. 1.2.2 Symboler i brugsanvisningen Der benyttes følgende symboler i denne brugsanvisning: Se brugsanvisningen Anvisninger for anvendelse og andre nyttige oplysninger Håndtering af genvindbare materialer Elektriske maskiner og batterier må...
  • Page 29 Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed 2.1 Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtek-...
  • Page 30 jordforbundne elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. ▶ Elværktøj må ikke udsættes for regn eller fugt. Indtrængning af vand i elværktøj øger risikoen for elektrisk stød.
  • Page 31 ▶ Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Ved at anvende en støvudsugning er det muligt at nedsætte risiciene som følge af støv. ▶ Man må ikke ignorere sikkerhedsreglerne for elværktøj, heller ikke selvom man er fortrolig med brugen af elværktøjet.
  • Page 32 2.2 Omhyggelig omgang med og brug af ladere ▶ Man må kun oplade godkendte Hilti li-ion-batterier for at undgå tilska- dekomst. ▶ Laderen skal placeres et rent, køligt, tørt og frostfrit sted. ▶ Under opladningen skal laderen kunne afgive varme. Ventilationsåb- ningerne må...
  • Page 33 & 3.2 Tilsigtet anvendelse Det beskrevne produkt er en lader til Hilti Li-Ion-batterier med en nominel spænding på 10,8 volt. Det er, alt efter national model, beregnet til tilslutning til stikdåser med 100 til 127 volt eller 220 til 240 volt vekselspænding. En liste med de batterier, som er godkendt til dette produkt, finder du sidst i denne dokumentation.
  • Page 34 2 lysdioder lyser, 1 lysdiode blinker. Ladetilstand: 50 % til 75 % 1 lysdiode lyser, 1 lysdiode blinker. Ladetilstand: 25 % til 50 % 1 lysdiode blinker. Ladetilstand: < 25 % Tekniske data 4.1 Tekniske data C 4/12-50 Vægt 0,35 kg Udgangsspænding 10,8 V Udgangseffekt 50 W...
  • Page 35 5.1 Start af laderen ▶ Sæt stikket i stikkontakten. ▶ Lysdiode 1 på laderen lyser grønt. 5.2 Opladning af batteri 1. Læs brugsanvisningen til laderen før opladning. 2. Vær opmærksom på, at kontakterne på batteriet og laderen er rene og tørre.
  • Page 36 Anvend kun originale reservedele, forbrugsmaterialer og tilbehørsdele af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Transport og opbevaring Transport ▶...
  • Page 37 ▶ Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. ▶ Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti- produkter, kan genvindes.

  • Page 38: Sv Originalbruksanvisning

    Yderligere oplysninger Yderligere oplysninger vedrørende betjening, teknik, miljø og recycling finder du under følgende link: qr.hilti.com/manual/?id=02373345&id=2373346 Dette link finder du også som QR-kode sidst i brugsanvisningen. Originalbruksanvisning Anvisningar om bruksanvisning 1.1 Om denna bruksanvisning • Läs noga igenom den här bruksanvisningen innan du använder verktyget.
  • Page 39 Hantering av återvinningsbara material Elverktyg och batterier får inte kastas i hushållssoporna 1.2.3 Symboler i bilderna Följande symboler används i bilder: Dessa siffror hänvisar till motsvarande bild i början av bruksanvis- ningen. Numreringen i bilderna hänvisar till viktiga arbetsmoment eller viktiga komponenter för arbetsmomenten.
  • Page 40 överensstämmer med gällande lagstiftning och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet 2.1 Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar,...
  • Page 41 ▶ När du arbetar med ett elverktyg utomhus, använd endast förläng- ningskablar som är avsedda för utomhusbruk. Genom att använda en lämplig förlängningskabel för utomhusbruk minskar du risken för elstötar. ▶ Om det är alldeles nödvändigt att använda verktyget i fuktig miljö ska du använda en jordfelsbrytare.
  • Page 42 Detta garanterar att elverktygets säkerhet upprätthålls. 2.2 Omsorgsfull hantering och användning av batteriladdare ▶ Undvik skador genom att endast ladda godkända Hilti litiumjonbatterier med batteriladdaren. ▶ Laddaren bör placeras på en torr och ren yta som är sval och fri från frost.
  • Page 43 ▶ Batterier eller laddare som inte används får inte förvaras med häftklamrar, mynt, nycklar, spik, skruvar eller andra små metallföremål som kan kortsluta kontakterna. En kortslutning av batteriets eller laddarens kontakter kan leda till brännskador eller brand. ▶ Förvara inte batteriet i batteriladdaren. Ta alltid ur batteriet ur laddaren när laddningen är klar.
  • Page 44 Gränssnitt för batteri & 3.2 Avsedd användning Den beskrivna produkten är en batteriladdare till Hilti litiumjonbatterier med en märkspänning på 10,8 V. Den är avsedd för anslutning till eluttag med 100–127 V eller 220–240 V växelspänning (beroende på nätspänningen i det land där laddaren används).
  • Page 45 1 lysdiod lyser med fast sken, 1 Laddningsstatus: 25 % till 50 % lysdiod blinkar. 1 lysdiod blinkar. Laddningsstatus: < 25 % Teknisk information 4.1 Teknisk information C 4/12-50 Vikt 0,35 kg Utgångsspänning 10,8 V Utgångseffekt 50 W Förberedelser för arbete VARNING Risk för personskada till följd av oavsiktlig start!
  • Page 46 Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska. • Använd inte produkten om den uppvisar skador eller funktionsstörningar. Låt Hilti Service reparera produkten omgående. • Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monte- ras igen och kontrolleras.
  • Page 47 ▶ Kontrollera att inga synliga delar har skadats och att reglagen fungerar som de ska efter att produkten förvarats under en längre tid. Felsökning Kontakta Hilti-service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning...

  • Page 48: No Original Bruksanvisning

    Hilti-verktyg är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta verktyg så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
  • Page 49 • Oppbevar alltid bruksanvisningen sammen med produktet, og sørg for at bruksanvisningen alltid følger med hvis produktet overtas av andre personer. 1.2 Symbolforklaring 1.2.1 Farehenvisninger Farehenvisninger advarer mot farer under håndtering av produktet. Følgende signalord brukes: FARE FARE ! ▶ For en umiddelbart truende fare som kan føre til alvorlige personskader eller død.
  • Page 50 Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Norsk 2373346...
  • Page 51 Sikkerhet 2.1 Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektroverktøyet er utstyrt med. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Overhold alle sikkerhetsanvisninger og instruksjoner i hele bruks- perioden.
  • Page 52 er trøtt eller påvirket narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan være nok til å forårsake alvorlige personskader. ▶ Bruk alltid personlig verneutstyr og vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern –...
  • Page 53 Slik opprettholdes elektroverktøyets sikkerhet. 2.2 Riktig håndtering og bruk av ladere ▶ Lad bare tillatte Hilti Li-Ion-batterier med laderen, for å unngå person- skader. ▶ Laderen må plasseres på et rent, kjølig, tørt og frostfritt sted.
  • Page 54 La batteriet kjølne. Hvis batteriet fremdeles er for varmt til at du kan ta på det etter en time, er det defekt. Kontakt Hilti service eller les dokumentet "Informasjon om sikkerhet og bruk av Hilti li-ion-batterier".
  • Page 55 & 3.2 Forskriftsmessig bruk Det beskrevne produktet er en lader for Hilti li-Ion-batterier med en nominell spenning på 10,8 V. Avhengig av nasjonal utførelse er den beregnet for tilkobling til stikkontakter med 100 til 127 V eller 220 til 240 V vekselspenning.
  • Page 56 Tekniske data 4.1 Tekniske data C 4/12-50 Vekt 0,35 kg Utgangsspenning 10,8 V Utgangseffekt 50 W Klargjøring til arbeidet ADVARSEL Fare for personskader på grunn av utilsiktet start! ▶ Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av.
  • Page 57 Av hensyn til sikkerheten må du bare bruke originale reservedeler, forbruksmateriell og tilbehør. Reservedeler, forbruksmateriell og tilbehør som er godkjent av Hilti, finner du hos Hilti Store eller på: www.hilti.group Transport og lagring Transport ▶...
  • Page 58 ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti-apparater er i stor grad laget av resirkulerbart materiale. forskriftsmessig materialsortering er en forutsetning for resirkulering. mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Norsk 2373346...

  • Page 59: Fi Alkuperäiset Ohjeet

    ▶ Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner. Ytterligere informasjon Du finner mer informasjon om betjening, teknologi, miljø og resirkulering under følgende lenke: qr.hilti.com/manual/?id=02373345&id=2373346 Denne lenken finner du også bakerst i bruksanvisningen i form av en QR- kode. Alkuperäiset ohjeet Tämän käyttöohjeen tiedot...
  • Page 60 VAROITUS HUOMIO ! ▶ Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantumi- nen tai aineellinen vahinko. 1.2.2 Symbolit käyttöohjeessa Tässä käyttöohjeessa käytetään seuraavia symboleita: Noudata käyttöohjetta Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana 1.2.3 Symbolit kuvissa Kuvissa käytetään seuraavia symboleita: Nämä...
  • Page 61 Valmistaja vakuuttaa, että tässä kuvattu tuote täyttää sitä koskevien voi- massa olevien lakien ja standardien vaatimukset. Kuva vaatimustenmukai- suusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus 2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset...
  • Page 62 ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, patte- reihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. ▶ Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. ▶ Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä.
  • Page 63 Huolto ▶ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. 2.2 Latureiden oikea käyttö ja käsittely ▶ Loukkaantumisten välttämiseksi lataa laturilla vain hyväksyttyjä Hilti- litiumioniakkuja. 2373346 Suomi *2373346*...
  • Page 64 ▶ Laturin käyttöpaikan pitää olla siisti, viileä, kuiva ja lämpötilaltaan plussan puolella. ▶ Lataamisen aikana laturin pitää pystyä luovuttamaan ilmaan lämpöä, minkä vuoksi jäähdytysilmarakojen pitää olla avoimet. Älä käytä laturia suljetussa laatikossa. ▶ Hoida tuotetta huolella. Varmista, ettei mikään osa ole murtunut tai vaurioitunut siten, ettei tuote enää...
  • Page 65 Anna akun jäähtyä. Jos akku vielä tunnin kuluttuakin on liian kuuma koskea, akku on vaurioitunut. Ota yhteys Hilti-huoltoon tai lue dokumentti "Hilti-litiumioniakkujen turvallisuuteen ja käyttöön liittyviä ohjeita". Noudata erityisiä ohjeita ja direktiivejä, jotka koskevat litiumioniak- kujen kuljettamista, varastointia ja käyttöä.
  • Page 66 Lataustila: 50 % ... 75 % vilkkuu. 1 LED-merkkivalo palaa, 1 LED Lataustila: 25 % ... 50 % vilkkuu. 1 LED-merkkivalo vilkkuu. Lataustila: < 25 % Tekniset tiedot 4.1 Tekniset tiedot C 4/12-50 Paino 0,35 kg Antojännite 10,8 V Antoteho 50 W Työkohteen valmistelu VAARA Loukkaantumisvaara vahingossa käynnistymisen seurauksena!
  • Page 67 Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja/tai toimintahäiriöitä, älä käytä tuotetta. Korjauta tuote viipymättä Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet takaisin ja tarkasta niiden moitteeton toiminta. 2373346...
  • Page 68 Turvallisen käytön varmistamiseksi käytä vain alkuperäisiä varaosia, ku- lutusmateriaaleja ja lisävarusteita. Hiltin tälle tuotteelle hyväksymiä vara- osia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group Kuljetus ja varastointi Kuljettaminen ▶ Älä kuljeta tätä tuotetta työkaluterä kiinnitettynä. ▶ Kuljetuksen aikana varmista tukeva ja varma pystyssä pysyminen.

  • Page 69: Et Originaalkasutusjuhend

    ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttä- miseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoi- sista materiaaleista.
  • Page 70 1.2 Märkide selgitus 1.2.1 Hoiatused Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasuta- takse järgmisi märksõnu: OHT ! ▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist. HOIATUS HOIATUS ! ▶ Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigas- tusi või hukkumist.
  • Page 71 õigusaktide nõuetele ja kehtivatele standar- ditele. Vastavusdeklaratsiooni koopia leiate käesoleva kasutusjuhendi lõ- pust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus 2.1 Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid...
  • Page 72 histe eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked vigas- tused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Ohutusjuhistes kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toi- tejuhtmega) elektriliste tööriistade või akutoitega (toitejuhtmeta) elektriliste tööriistade kohta. Ohutus töökohal ▶ Hoidke oma töökoht puhas ja valgustage seda korralikult. Korrasta- mata ja valgustamata töökoht võib põhjustada õnnetusi.
  • Page 73 kuulmiskaitsevahendite kandmine (sõltuvalt elektrilise tööriista tüübist ja kasutusalast) vähendab vigastusohtu. ▶ Vältige elektrilise tööriista soovimatut käivitamist! Enne elektrilise tööriista ühendamist vooluvõrku ja/või elektrilise tööriista aku pai- galdamist, tööriista ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud! Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud tööriista, võib juhtuda õnne- tus.
  • Page 74 Nii on tagatud elektrilise tööriista ohutu töö. 2.2 Laadimisseadmete hoolikas käsitsemine ja kasutamine ▶ Vigastuste vältimiseks laadige laadimisseadmega ainult heakskiidetud Hilti liitiumioonakusid. ▶ Laadimisseadme asukoht peab olema puhas, jahe, kuiv ja kaitstud miinustemperatuuride eest. ▶ Laadimisprotsessi ajal eraldub laadimisseadmest soojust, seetõttu pea- vad ventilatsiooniavad olema vabad.
  • Page 75 Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti hooldekeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta". Järgige liitiumioonakude transpordi, ladustamise ja käsitsemise kohta esitatud erijuhiseid.
  • Page 76 Selle toote jaoks ette nähtud akude loendi leiate käesoleva kasutusjuhendi lõpust. Kõik akud ei ole kõikides riikides saadaval. 3.3 Tarnekomplekt Laadimisseade, kasutusjuhend. Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group 3.4 Näidud 3.4.1 Laadimisseadme ja aku näidud Näit LED 1 Näit LED 2...
  • Page 77 Laetuse aste: 50% kuni 75% gub. 1 LED-tuli põleb, 1 LED-tuli vilgub. Laetuse aste: 25% kuni 50% 1 LED-tuli vilgub. Laetuse aste: < 25% Tehnilised andmed 4.1 Tehnilised andmed C 4/12-50 Kaal 0,35 kg Väljundpinge 10,8 V Väljundvõimsus 50 W Töö ettevalmistamine HOIATUS Vigastuste oht soovimatu käivitumise tõttu!
  • Page 78 Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvi- kud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group Transport ja hoiustamine Transport ▶ Ärge transportige seadet selle külge kinnitatud tarvikutega.
  • Page 79 ▶ Kontrollige pärast pikemat seisuaega, kas kõik nähtavad osad on kah- justamata ja juhtkomponendid on laitmatus töökorras. Abi tõrgete puhul Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse. Tõrge Võimalik põhjus Lahendus LED 1 põleb rohe-...

  • Page 80: Lv Oriģinālā Lietošanas Instrukcija

    ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätme- käitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taas- kasutatavad.
  • Page 81 • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un, nododot izstrādājumu citai personai, vienmēr dotiet līdzi šo lietošanas instrukciju. 1.2 Apzīmējumu skaidrojums 1.2.1 Brīdinājumi Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar iz- strādājumu. Tiek lietoti šādi signālvārdi: BĪSTAMI! BĪSTAMI! ! ▶...
  • Page 82 Atbilstī- bas deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehnisko dokumentāciju glabā: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība 2.1 Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, ins-...
  • Page 83 elektroiekārtu. Turpmāk izklāstīto instrukciju neievērošana var izraisīt elek- trošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet visus drošības norādījumus un instrukcijas turpmākai lieto- šanai. Drošības norādījumos lietotais apzīmējums "elektroiekārta" attiecas uz iekārtām ar tīkla barošanu (ar barošanas kabeli) vai iekārtām ar barošanu no akumulatora (bez kabeļa).
  • Page 84 nedrīkst strādāt personas, kas ir nogurušas vai atrodas narkotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības, strādājot ar elektroiekārtu, var novest pie nopietnām traumām. ▶ Izmantojiet individuālos aizsardzības līdzekļus un darba laikā vien- mēr valkājiet aizsargbrilles. Individuālo aizsardzības līdzekļu (putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā...
  • Page 85 Tikai tā ir iespējams saglabāt elektroiekārtas funkcionālo drošību. 2.2 Rūpīga lādētāju apkope un lietošana ▶ Lai nepieļautu traumas, izmantojiet lādētāju tikai norādīto Hilti litija jonu akumulatoru uzlādei. ▶ Lādētājam jāatrodas tīrā, vēsā, sausā un no sala pasargātā vietā.
  • Page 86 kontaktu īssavienojumu. Ja starp akumulatora un lādētāja kontaktiem rodas īssavienojums, tas var izraisīt apdegumus vai ugunsgrēku. ▶ Neglabājiet akumulatoru uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja. 2.3 Akumulatoru pareiza lietošana un apkope ▶ Ievērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu.
  • Page 87 Ļaujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Vērsieties servisā Hilti vai izlasiet dokumentu "Norādījumi par Hilti litija jonu akumulatoru drošību un lietošanu".
  • Page 88 1 LED deg, 1 LED mirgo. Uzlādes līmenis: no 25 % līdz 50 % 1 LED mirgo. Uzlādes līmenis: < 25 % Tehniskie parametri 4.1 Tehniskie parametri C 4/12-50 Svars 0,35 kg Izejas spriegums 10,8 V Izejas jauda 50 W Sagatavošanās darbam...
  • Page 89 Regulāri pārbaudiet visas redzamās daļas, lai pārliecinātos, ka tās nav bojātas un funkcionē nevainojami. • Nelietojiet izstrādājumu, ja tam ir radušies bojājumi un/vai funkciju traucējumi. Nekavējoties nododiet izstrādājumu Hilti servisā remonta veikšanai. • Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainojami.
  • Page 90 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezer- ves daļas, patēriņa materiālus un piederumus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu ak- ceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Transportēšana un uzglabāšana Transportēšana ▶...
  • Page 91 Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķiro- šana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdo- šanas konsultanta. Saskaņā ar Eiropas Direktīvu par nokalpojušām elektroiekārtām un elektro- niskām ierīcēm un tās īstenošanai paredzētajām nacionālajām normām no-...

  • Page 92: Originali Naudojimo Instrukcija

    šādu saiti: qr.hilti.com/manual/?id=02373345&id=2373346 Šī saite QR koda veidā ir iekļauta arī lietošanas instrukcijas beigās. Originali naudojimo instrukcija Informacija apie naudojimo instrukciją 1.1 Apie šią naudojimo instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią naudojimo instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga.
  • Page 93 Naudojimo nurodymai ir kita naudinga informacija Rodo, kad juo paženklintą medžiagą galima perdirbti Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas 1.2.3 Simboliai iliustracijose Iliustracijose naudojami šie simboliai: Šie skaitmenys nurodo atitinkamą paveikslėlį šios naudojimo instruk- cijos pradžioje. Numeracija paveikslėliuose nurodo svarbius darbinius veiksmus arba darbiniams veiksmams svarbias konstrukcines dalis.
  • Page 94 įstatymų ir standartų reikalavimus. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga 2.1 Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius...
  • Page 95 ▶ Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai žmogaus kūnas yra įžemintas, padidėja elektros smūgio tikimybė. ▶ Elektrinius įrankius saugokite nuo lietaus ir drėgmės. Į elektrinį įrankį patekus vandens, padidėja elektros smūgio rizika. ▶ Nenaudokite elektros maitinimo kabelio ne pagal paskirtį, t. neneškite elektrinio įrankio paėmę...
  • Page 96 ▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, kad jie yra prijungti ir tinkamai naudo- jami. Naudojant dulkių nusiurbimo įrenginį, gali sumažėti dulkių keliama grėsmė. ▶ Neturėkite iliuzijų, kad visada esate saugūs, ir, skaitydami naudojimo instrukcijas, nepraleiskite skyrelių...
  • Page 97 įrankio naudojimo saugumas. 2.2 Kroviklius naudoti ir su jais elgtis atsargiai ▶ Kad išvengtumėte sužalojimų, krovikliu kraukite tik leistinus Hilti ličio jonų akumuliatorius. ▶ Kroviklis turi būti laikomas švarioje, vėsioje, sausoje ir nuo šalčio apsau- gotoje vietoje.
  • Page 98 į rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centrą, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurody- mai“. Laikykitės specialiųjų direktyvų, galiojančių ličio jonų akumuliatorių...
  • Page 99 3.3 Tiekiamas komplektas Kroviklis, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių priedų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group 3.4 Rodmenų elementai 3.4.1 Rodmenų elementai ant kroviklio ir akumuliatoriaus 1 šviesos diodo 2 šviesos diodo Reikšmė ant kroviklio rodmuo rodmuo nešviečia...
  • Page 100 Pasiruošimas darbui ĮSPĖJIMAS Sužalojimo pavojus dėl atsitiktinio paleidimo! ▶ Prieš įdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas. ▶ Prieš nustatydami prietaisą ar keisdami reikmenis, išimkite akumuliatorių. Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. 5.1 Kroviklio įjungimas ▶...
  • Page 101 Reguliariai tikrinkite, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai. • Nenaudokite pažeisto ir / arba turinčio veikimo sutrikimų prietaiso. Prietaisą nedelsdami pristatykite remontuoti į Hilti techninės priežiūros centrą. • Baigę techninės priežiūros ir einamojo remonto darbus, sumontuokite visus apsauginius įtaisus ir patikrinkite jų...
  • Page 102 ▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą...

  • Page 103: Эксплуатации

    ▶ Elektrinių ir elektroninių prietaisų neišmeskite į buitinius šiukšlynus! Gamintojo teikiama garantija ▶ Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį. Daugiau informacijos Daugiau informacijos apie valdymą, techniką, aplinką ir perdirbimą rasite šiuo adresu: qr.hilti.com/manual/?id=02373345&id=2373346 Šią...
  • Page 104 Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и ис- пользования, кроме указанных в руководстве по эксплуатации, нет. Срок службы изделия составляет 5 лет. • Перед началом работы изучите это руководство по эксплуатации.
  • Page 105 Не выбрасывайте электроинструменты и аккумуляторы вместе с бытовым мусором! 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти цифры указывают на соответствующее изображение в на- чале данного руководства. Нумерация на иллюстрациях указывает на важные рабочие опе- рации или на компоненты (детали), важные для рабочих опера- ций.
  • Page 106 что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность 2.1 Общие указания по технике безопасности для электроин- струментов...
  • Page 107 Электрическая безопасность ▶ Соединительная вилка электроинструмента должна соответствовать розетке электросети. Не изменяйте конструкцию вилки! Не используйте переходные вилки с электроинструментами с защитным заземлением. Использование оригинальных вилок и соответствующих им розеток снижает риск поражения электрическим током. ▶ Избегайте непосредственного контакта с заземленными поверх- ностями, например...
  • Page 108 ▶ Избегайте непреднамеренного включения электроинструмента. Убедитесь в том, что электроинструмент выключен, прежде чем подключить его к электропитанию и/или вставить аккумулятор, поднимать или переносить электроинструмент. Ситуации, когда при переноске электроинструмента палец находится на выключателе или когда включенный электроинструмент подключается к электро- сети, могут...
  • Page 109 2.2 Бережное обращение с зарядными устройствами и их пра- вильное использование ▶ Во избежание травмирования заряжайте с помощью этого зарядного устройства только допущенные литий-ионные аккумуляторы Hilti. ▶ Место размещения зарядного устройства должно быть чистым, су- хим и прохладным, но не промерзающим.
  • Page 110 ▶ Применяйте зарядные устройства и соответствующие ему акку- муляторы согласно приведенным инструкциям по использованию устройств именно этого типа. Использование зарядных устройств не по назначению может привести к опасным ситуациям. ▶ Заряжайте аккумуляторы только с помощью зарядных устройств, рекомендованных изготовителем. При использовании зарядного устройства...
  • Page 111 аккумулятор все еще остается таким горячим, что его нельзя взять в руки, это означает, что он неисправен. Обратитесь в сервисную службу Hilti или изучите документ «Указания по технике безопасности и использованию литий-ионных аккумуляторов Hilti». Соблюдайте специальные директивы по транспортировке, хра- нению...
  • Page 112 муляторы доступны во всех странах/регионах. 3.3 Комплект поставки Зарядное устройство, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим устройством, вы можете найти в Hilti Store или на сайте www.hilti.group 3.4 Элементы индикации 3.4.1 Элементы индикации на зарядном устройстве и аккумуля- торе...
  • Page 113 Технические данные 4.1 Технические данные C 4/12-50 Масса 0,35 кг Выходное напряжение 10,8 В Выходная мощность 50 Вт Подготовка к работе ПРЕДУПРЕЖДЕНИЕ Опасность травмирования вследствие непреднамеренного пуска! ▶ Перед установкой аккумулятора убедитесь в том, что соответствую- щий электроинструмент выключен. ▶ Прежде чем приступить к регулировке электроинструмента или за- мене...
  • Page 114 их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только ори- гинальные запасные части, расходные материалы и принадлежно- сти. Допущенные Hilti запасные части, расходные материалы и принадлежности для этого электроинструмента вы можете найти в Hilti Store или на: www.hilti.group 110 Русский...
  • Page 115 повреждений, а элементы управления — на исправное функциони- рование. Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или кото- рые вы не можете устранить самостоятельно, обращайтесь в ближай- ший сервисный центр Hilti. Неисправность Возможная причина Решение Светодиод 1 горит...
  • Page 116 лом, чтобы избежать коротких замыканий. ▶ Утилизируйте аккумуляторы так, чтобы исключить их попадание в руки детей. ▶ Утилизируйте аккумулятор через ближайший Hilti Store или обрати- тесь в специализированную фирму по утилизации. Большинство материалов, из которых изготовлены устройства Hilti, подлежит вторичной переработке.

  • Page 117: Uk Оригінальна Інструкція З Експлуатації

    Гарантия производителя ▶ С вопросами по поводу гарантийных условий обращайтесь в бли- жайшее представительство Hilti. Дополнительная информация Дополнительную информацию по эксплуатации, техническому оснаще- нию, защите окружающей среды и повторному использованию см. по следующей ссылке: qr.hilti.com/manual/?id=02373345&id=2373346 Эта ссылка приводится также в конце руководства по эксплуатации в...
  • Page 118 ОБЕРЕЖНО ОБЕРЕЖНО ! ▶ Указує на потенційно небезпечну ситуацію, яка може призвести до отримання тілесних ушкоджень або до матеріальних збитків. 1.2.2 Символи в інструкції з експлуатації У цій інструкції з експлуатації використовуються такі символи: Дотримуйтеся вказівок, наведених в інструкції з експлуатації Указівки...
  • Page 119 цьому документі інструмент відповідає чинному законодавству і стан- дартам. Копія сертифіката відповідності наведена у кінці цього доку- мента. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека 2.1 Загальні вказівки з техніки безпеки при роботі з електроінст- рументами...
  • Page 120 Безпека на робочому місці ▶ Дбайте про чистоту та достатнє освітлення робочого місця. Безлад на робочому місці та недостатнє освітлення можуть стати причиною нещасних випадків. ▶ Не працюйте з електроінструментом у вибухонебезпечному се- редовищі, що містить легкозаймисті рідини, гази або пил. Під час...
  • Page 121 Безпека персоналу ▶ Будьте уважними, зосередьтеся на виконуваній операції, до ро- боти з електроінструментом ставтеся серйозно. Не користуй- теся електроінструментом, якщо Ви втомлені або перебуваєте під дією наркотичних речовин, алкоголю або лікарських засобів. Під час роботи з електроінструментом не відволікайтеся ні на мить, оскільки...
  • Page 122 Використання електроінструмента та належний догляд за ним ▶ Не допускайте перенавантаження інструмента. Завжди вико- ристовуйте електроінструмент, призначений для виконання від- повідної роботи. При використанні належного електроінструмента забезпечуються більш висока якість та безпека виконання робіт у вказаному діапазоні продуктивності. ▶ Не використовуйте електроінструмент із пошкодженим вимика- чем.
  • Page 123 гляд за ними ▶ Щоб запобігти травмуванню, заряджайте за допомогою цього заряд- ного пристрою лише допущені до експлуатації літій-іонні акумуляторні батареї Hilti. ▶ Місце застосування зарядного пристрою має бути чистим, сухим і прохолодним, але температура не повинна опускатися нижче нуля.
  • Page 124 кту з корозійними речовинами, а також до хімічних опіків, пожежі та/або вибуху. ▶ Користуйтеся лише повністю справними акумуляторними батареями. ▶ Обережно поводьтеся з акумуляторними батареями, щоб уникнути їхнього пошкодження або витоку рідин, які є дуже небезпечними для здоров'я! ▶ Забороняється вносити зміни до конструкції акумуляторних батарей або...
  • Page 125 стерігати. Зачекайте, доки акумуляторна батарея не охолоне. Якщо через годину акумуляторна батарея все ще залишається гарячою на дотик, це свідчить про її несправність. Зверніться до сервісної служби компанії Hilti або ознайомтеся з указівками щодо техніки безпеки та належної експлуатації літій-іонних акумуляторних батарей Hilti.
  • Page 126 1 світлодіод горить, 1 світлодіод Стан заряду: від 25 % до 50 % мигає. 1 світлодіод мигає. Стан заряду: < 25 % Технічні дані 4.1 Технічні дані C 4/12-50 Маса 0,35 кг Вихідна напруга 10,8 В Вихідна потужність 50 Вт...
  • Page 127 Підготовка до роботи ПОПЕРЕДЖЕННЯ Ризик отримання травм внаслідок непередбаченого увімкнення ін- струмента! ▶ Перш ніж установлювати акумуляторну батарею, переконайтеся, що відповідний інструмент вимкнений. ▶ Від'єднайте акумуляторну батарею, перш ніж задавати налаштування інструмента або заміняти приладдя. Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених...
  • Page 128 новіть усі захисні пристрої та перевірте їхню роботу. Щоб гарантувати належну роботу виробу, використовуйте тільки оригінальні запасні частини, видаткові матеріали та приладдя. Реко- мендовані компанією Hilti запасні частини, видаткові матеріали та приладдя для інструмента Ви можете придбати у найближчому ма- газині Hilti Store або на веб-сайті www.hilti.group Транспортування...
  • Page 129 активації індикатора стану заряду акумуляторної батареї, акумуляторна батарея несправна. Передайте акумуляторну батарею до сервісної служби компанії Hilti для перевірки. Світлодіод 1 мигає Акумуляторна батарея ▶ Як тільки акумулято- червоним, світло- занадто гаряча або рна батарея набуде діод 2 вимкнений. занадто холодна; її не...
  • Page 130 придатні для вторинної переробки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом матеріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утиліза- ції. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до свого торгового консультанта.

  • Page 131: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық

    ▶ Не викидайте електричні та електронні інструменти у баки для побутового сміття! Гарантійні зобов'язання виробника ▶ З питань гарантії, будь ласка, звертайтеся до найближчого партнера компанії Hilti. Додаткова інформація Щоб ознайомитися із додатковою інформацією про застосування й тех- нічне обслуговування виробу, його вплив на навколишнє середовище, а...
  • Page 132 Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды. Өнімнің қызмет ету мерзімі 5 жыл. • Іске қосу алдында осы пайдалану бойынша нұсқаулықты оқып шығы- ңыз.
  • Page 133 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл сандар осы пайдалану бойынша нұсқаулықтың басындағы тиісті суретке сәйкес келеді. Суреттердегі нөмірлер маңызды жұмыс кезеңдерін немесе жұмыс кезеңдері үшін маңызды құрамдас бөлшектерді көрсетеді. Мәтінде бұл жұмыс кезеңдері немесе құрамдас бөлшектері сәйкес сандармен ерекшеленеді, мысалы, (3). Позиция...
  • Page 134 заңнамаға және қолданыстағы стандарттарға сәйкес екендігін толық жауапкершілікпен жариялайды. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік 2.1 Электр құралдары үшін қауіпсіздік техникасы бойынша...
  • Page 135 тікелей тиюді болдырмаңыз. Жерге қосылған заттарға тигенде электр тогының соғуының үлкен қаупі туындайды. ▶ Электр құралдарды жаңбырдан немесе ылғал әсерінен сақта- ңыз. Электр құралға су тиюі нәтижесінде электр тогының соғу қаупі артады. ▶ Байланыс сымын басқа мақсатта қолданбаңыз, мысалы, электр құралды...
  • Page 136 ▶ Арнайы киімді киіңіз. Өте бос киімді немесе әшекейлерді кимеңіз. Шашты, киімді және қолғапты электр құралының айналатын түйіндерінен сақтаңыз. Бос киім, әшекейлер және ұзын шаш оларға ілінуі мүмкін. ▶ Егер шаңды жинау және кетіруге арналған құрылғыларды қосу қарастырылған болса, олар қосылғанына және мақсаты бойынша...
  • Page 137 2.2 Зарядтағыш құрылғыларға күтіммен қарау және оларды дұрыс пайдалану ▶ Жарақаттардың алдын алу үшін зарядтағыш құрылғымен тек рұқсат етілген Hilti Li-Ion аккумуляторларын зарядтаңыз. ▶ Зарядтағыш құрылғы үшін таза, салқын, құрғақ әрі қыраусыз орынды таңдаңыз. ▶ Аккумуляторды зарядтау кезінде зарядтағыш құрылғыдан жылуды...
  • Page 138 дамау тері тітіркенуіне, ауыр тот басқыш жарақаттарға, химиялық күйіктерге, өртенуге және/немесе жарылысқа апарып соғуы мүмкін. ▶ Аккумуляторларды тек техникалық мінсіз күйінде қолданыңыз. ▶ Зақымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сұйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз! ▶ Аккумуляторларды ешбір жағдайда модификациялауға немесе құ- рылымына...
  • Page 139 рұқсат етілген аккумуляторлардың тізімі осы құжаттаманың соңында келтірілген. Белгілі бір нарықтарда кейбір аккумуляторлар қолжетімді емес. 3.3 Жеткізілім жинағы Зарядтағыш құрылғы, пайдалану бойынша нұсқаулық. Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group 2373346 Қазақ 135 *2373346*...
  • Page 140 1 жарық диоды жанады, 1 жарық Зарядтау күйі: 25 % - 50 % диоды жыпылықтайды. 1 жарық диоды жыпылықтайды. Зарядтау күйі: < 25 % Техникалық сипаттамалар 4.1 Техникалық сипаттамалар C 4/12-50 Салмағы 0,35 кг Шығыс кернеу 10,8 В Шығыс қуат 50 Вт...
  • Page 141 Жұмысқа дайындық ЕСКЕРТУ Жарақат алу қаупі абайсыздан қосылу себебінен! ▶ Аккумуляторды орнату алдында оған қатысты өнімнің өшірілгеніне көз жеткізіңіз. ▶ Аспап реттеулерін орындау немесе қосалқы бөлшектерді алмастыру алдында аккумуляторды шығарыңыз. Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз. 5.1 Зарядтағыш құрылғыны қосу ▶...
  • Page 142 Көзге көрінетін барлық бөлшектерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз. • Өнім зақымдалған және/немесе ақаулы болған жағдайда, оны пайдаланушы болмаңыз. Өнімді міндетті түрде Hilti қызмет көрсету орталығында жөндетіңіз. • Күтім және техникалық қызмет көрсету жұмыстарынан кейін барлық...
  • Page 143 ▶ Ұзақ уақыт сақтағаннан кейін көзге көрінетін барлық бөліктерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын тексеріп шығыңыз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім 1-ші жарық диоды...
  • Page 144 санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз. Ескі электрлік және электрондық аспаптарды жою туралы еуропалық директивасына және жергілікті заңдарға сәйкес, қолданыста болған...

  • Page 145: Orijinal Kullanım Kılavuzu

    өңдеу туралы қосымша ақпаратты мына сілтеме бойынша қараңыз: qr.hilti.com/manual/?id=02373345&id=2373346 Бұл сілтеме пайдалану бойынша нұсқаулықтың соңында QR коды ретінде қолжетімді. Orijinal kullanım kılavuzu Kullanım kılavuzu bilgileri 1.1 Bu kullanım kılavuzu hakkında • Aleti çalıştırmadan önce bu kullanım kılavuzunu mutlaka okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur.
  • Page 146 Kullanım uyarıları ve diğer gerekli bilgiler Geri dönüşümlü malzemeler ile çalışma Elektrikli aletleri ve aküleri evdeki çöplere atmayınız 1.2.3 Çizimlerdeki semboller Çizimlerde aşağıdaki semboller kullanılmıştır: Bu sayılar, kullanım kılavuzunun başlangıcındaki ilgili çizime atanmış- tır. Çizimlerdeki numaralandırma, önemli çalışma adımlarını veya ça- lışma adımları...
  • Page 147 Bu dokümanın sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik 2.1 Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimat- ları, resimli açıklamaları...
  • Page 148 ▶ Elektrikli el aletini yağmurdan veya ıslaklıktan uzak tutunuz. Elektrikli el aletine su girmesi, elektrik çarpması riskini arttırır. ▶ Elektrikli el aletini taşımak, asmak veya fişi prizden çekmek için bağlantı kablosunu kullanım amacı dışında kullanmayınız. Bağlantı kablosunu sıcaktan, yağdan, keskin kenarlardan ve hareketli parça- lardan uzak tutunuz.
  • Page 149 2.2 Şarj cihazlarının özenli çalıştırılması ve kullanımı ▶ Olası hasarları engellemek için bu şarj cihazı ile sadece izin verilen Hilti Lityum İyon akülerini şarj ediniz. ▶ Şarj cihazının bulunduğu yer temiz, serin, kuru ve pastan arındırılmış...
  • Page 150 ▶ Ürünün bakımını titizlikle yapınız. Hiçbir parçanın kırılmadığından ve ürünün doğru çalışmasına engel olacak şekilde hasar görmediğinden emin olunuz. Parçalar hasarlı veya kırılmışsa, ürünü kullanmaya devam etmeden önce tamir ettiriniz. ▶ Şarj cihazlarını ve buna ait aküleri bu talimatlara ve bu cihaza özgü açıklamalara uygun şekilde kullanınız.
  • Page 151 & 3.2 Usulüne uygun kullanım Açıklanan ürün, Hilti Lityum İyon aküleri (nominal gerilim 10,8 Volt) için bir şarj cihazıdır. İlgili ülkedeki kullanıma bağlı olarak 100 ile 127 volt arası veya 220 ile 240 volt arası alternatif gerilime sahip prizlere bağlantı için uygundur.
  • Page 152 1 LED yanıyor, 1 LED yanıp sönü- Şarj durumu: % 25 ile % 50 arası yor. 1 LED yanıp sönüyor. Şarj durumu: < % 25 Teknik veriler 4.1 Teknik veriler C 4/12-50 Ağırlık 0,35 kg Çıkış gerilimi 10,8 V Çıkış gücü 50 W Çalışma hazırlığı...
  • Page 153 5.2 Akünün şarj edilmesi 1. Şarj etmeden önce şarj cihazının kullanım kılavuzunu okuyunuz. 2. Akü ve şarj cihazının kontaklarının temiz ve kuru olmasına dikkat ediniz. 3. Aküyü izin verilen şarj cihazında şarj ediniz. → Sayfa 147 5.3 Akünün yerleştirilmesi İKAZ Yaralanma tehlikesi kısa devre veya akünün düşmesi nedeniyle! ▶...
  • Page 154 Güvenli çalışma için sadece orijinal yedek parçaları, sarf malzemeleri ve aksesuar kullanınız. Hilti tarafından onaylanmış, yedek parçaları, akse- suarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group Taşıma ve depolama Taşıma...
  • Page 155 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir.

  • Page 156: ﻴ ﻟ‬ ‫ﺩ

    ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺹ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﺨ ﺑ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺍ‬...
  • Page 157 ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺔ‬ ‫ﻳ ﺍ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺔ ﻴ‬ ‫ﻨ ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺭ ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺩ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻋ‬ ‫ﻷ ﺍ‬ ‫ﻩ‬...
  • Page 158 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
  • Page 159 ‫ﻖ‬ ‫ﻌ‬ ‫ﺻ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻞ‬ ‫ﻠ‬ ‫ﻘ ﻳ‬ ‫ﻲ‬ ‫ﺟ ﺭ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﻕ‬ ‫ﺎ‬ ‫ﻄ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺐ‬ ‫ﺳ‬ ‫ﺎ‬ ‫ﻨ ﻣ‬ ‫ﺔ‬...
  • Page 160 ‫ﺷ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ◀ Hilti ‫ﺕ‬ ‫ﺎ ﺑ ﺎ‬ ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺐ‬ ‫ﻨ ﺠ‬ ‫ﺘ ﻟ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2373346 2373346...
  • Page 161 ‫. ﻊ‬ ‫ﻴ ﻘ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺎ ً ﻴ ﻟ‬ ‫ﺎ ﺧ‬ ‫ﻭ‬ ‫، ﺍ‬ ‫ﺩ‬ ‫ﺭ ﺎ‬ ‫ﺑ ﻭ‬ ‫ﺎ‬ ‫ﻔ ﻴ‬ ‫ﻈ‬ ‫ﻧ‬ ‫ﻦ‬ ‫ﺣ ﺎ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻥ‬ ‫ﺎ ﻜ‬ ‫ﻣ‬ ‫ﻥ‬ ‫ﻮ‬ ‫ﻜ...
  • Page 162 ‫ﺪ‬ ‫ﻌ ﺑ‬ ‫ﺔ ﻨ‬ ‫ﺧ ﺎ‬ ‫ﺳ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﺖ‬ ‫ﻠ‬ ‫ﻇ‬ ‫ﺍ‬ ‫ﺫ‬ ‫ﺇ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ‬ " ‫ﺇ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬...
  • Page 163 ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﻨ‬ ‫ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ C 4/12-50 ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ 0.35 ‫ﻥ‬ ‫ﺯ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻂ‬ ‫ﻠ ﻓ‬ 10.8 ‫ﺝ‬ ‫ﺮ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬...
  • Page 164 ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺮ ﻴ‬ ‫ﻀ‬ ‫ﺤ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻳ‬ ‫ﺬ‬ ‫ﺤ ﺗ‬ ‫! ﺩ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻴ‬ ‫ﻏ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﻼ‬ ‫ﺧ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬...
  • Page 165 ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﻠ‬ ‫ﻴ ﻤ‬ ‫ﻜ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻘ‬ ‫ﺤ ﻠ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﻭ‬ Hilti Store Hilti ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬...
  • Page 166 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
  • Page 167 Hilti ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﻮ‬ ‫ﻠ ﻌ‬ ‫ﻤ ﻠ‬ ‫ﻟ ﻭ‬ ‫. ﺎ‬ ‫ﻫ‬ ‫ﺮ‬ ‫ﻳ ﻭ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺎ ﻋ‬ ‫ﻹ‬ ‫ﺔ‬ ‫ﻤ ﻳ‬ ‫ﺪ‬ ‫ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺰ‬ ‫ﻬ ﺟ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﻼ‬ ‫ﻐ ﺘ‬...

  • Page 168: Ja オリジナル取扱説明書

    オリジナル取扱説明書 取扱説明書について 1.1 本取扱説明書について • ご使用前にこの取扱説明書をすべてお読みください。このことは、安全 な作業と問題のない取扱いのための前提条件となります。 • 本取扱説明書および製品に記載されている安全上の注意と警告表示に注 意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、 製品と取扱説明書を一緒にお渡しください。 1.2 記号の説明 1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の 注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意 を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意 を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場 合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください...
  • Page 169 この数字は本取扱説明書冒頭にある該当図を示しています。 図中の付番は、重要な作業手順あるいは作業手順にとって重要なパー ツであることを示しています。本文中ではこれらの作業手順または パーツは、（3）のように当該の番号でハイライト表示されています。 概要図には項目番号が付されていて、製品概要セクションの凡例の 番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示してい ます。 1.3 製品により異なる記号 1.3.1 一般的な記号 本製品とともに用いられる記号。 本製品は、iOS および Android プラットフォームと互換性のある NFC テクノロジーをサポートしています。 1.3.2 義務表示 必ず為すべき行為について指摘する義務表示。 室内でのみ使用してください 二重絶縁 1.4 製品情報 製品はプロ仕様で製作されており、その使用、保守、修理を行 うのは、認定を受けトレーニングされた人のみに限ります。これらの人は、 遭遇し得る危険に関する情報を入手していなければなりません。製品およ びアクセサリーの使用法を知らない者による誤使用、あるいは規定外の使 用は危険です。 機種名および製造番号は銘板に表示されています。 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店や サービスセンターへお問い合わせの際には、製品データが必要になりま す。 製品データ 充電器 C 4/12­50 製品世代...
  • Page 170 Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 2.1 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、 および製品仕様をお読みください。以下の指示を守らないと、感電、火災お よび／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してく ださい。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電 源コード使用）またはバッテリーツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場 所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所） では電動工具を使用しないでください。電動工具から火花が飛散し、 粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。 作業中に気がそらされると、本体のコントロールを失ってしまう恐れが あります。 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなり ません。プラグは絶対に変更しないでください。保護接地した電動工具...
  • Page 171 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業 をおこなってください。疲れている場合、薬物、医薬品服用およびアル コール飲用による影響下にある場合には電動工具を使用しないでくだ さい。電動工具使用中の一瞬の不注意が重傷の原因となることがありま す。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を 低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の 安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／ またはバッテリーに接続する前や本体を持ち上げたり運んだりする前 に、本体がオフになっていることを必ず確認してください。オン／オフ スイッチが入っている状態で電動工具のスイッチに指を掛けたまま運ん だり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外し てください。調節キーやレンチが本体の回転部に装着されたままでは、 けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバ ランスを保つようにしてください。これにより、万一電動工具が異常状 況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着 用しないでください。髪、衣服、手袋を本体の可動部に近づけないでく ださい。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れ があります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接 続、使用されていることを確認してください。吸じんシステムを利用す ることにより、粉じん公害を防げます。 ▶ 電動工具の取扱いに熟練している場合にも、正しい安全対策を遵守し、 電動工具に関する安全規則を無視しないでください。不注意な取扱い は、ほんの一瞬で重傷事故を招くことがあります。 電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用し てください。適切な電動工具の使用により、能率よく、スムーズかつ安...
  • Page 172 どいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載され ている指示に従って使用してください。その際は、作業環境および用途 についてもご注意ください。指定された用途以外に電動工具を使用する と危険な状況をまねく恐れがあります。 ▶ グリップとグリップ面は乾燥した清潔な状態に保ち、オイルやグリスの 付着がないようにしてください。グリップやグリップ面が滑りやすい状 態になっていると、予期していない状況が発生した際に電動工具を安全 に使用／制御できません。 サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。ま た、必ず純正部品を使用してください。これにより電動工具の安全性が 確実に維持されます。 2.2 充電器の慎重な取扱いおよび使用 ▶ 負傷を防止するために、充電器では認可されたHilti Li-Ion バッテリーの みを充電してください。 ▶ 充電器は、清潔で涼しく、氷点下以上の場所でご使用ください。 ▶ 充電器は充電中に熱を発散できなければならないので、通気溝をふさが ないでください。密閉された容器内で充電しないでください。 ▶ 本製品のお手入れは慎重に行ってください。部品に破損、あるいは本製 品の正常な動作を妨げるような損傷がないことを確認してください。 部品が損傷あるいは破損している場合は、使用を続ける前に本製品の修 理を依頼してください。 ▶ 充電器およびバッテリーは、本説明書内の指示に従い、また各形式ごと の規定を遵守して使用してください。指定された用途以外に充電器を使 用すると危険な状況をまねく恐れがあります。 ▶ バッテリーを充電する場合は、必ずメーカー推奨の充電器を使用してく ださい。特定タイプのバッテリー専用の充電器を他のバッテリーに使用...
  • Page 173 ▶ バッテリーを充電器で保管しないでください。充電の後は、必ずバッテ リーを充電器から取り出してください。 2.3 バッテリーの慎重な取扱いおよび使用 ▶ Li-Ion バッテリーの安全な取扱いと使用のために、以下の安全上の注意 を遵守してください。これを守らないと、 皮膚の炎症、 重篤な腐食負傷、 化学火傷、火災および／あるいは爆発の原因となることがあります。 ▶ バッテリーは、必ず技術的に問題のない状態で使用してください。 ▶ 損傷を防止して健康にとってきわめて危険なバッテリー液の漏出を防ぐ ため、バッテリーは慎重に取り扱ってください！ ▶ バッテリーは決して改造したり手を加えたりしないでください！ ▶ バッテリーを分解したり、挟んだり、80°C（176°F）以上に加熱したり、 燃やしたりしないでください。 ▶ ぶつけたり、あるいはその他の損傷を受けたバッテリーは、使用したり 充電したりしないでください。バッテリーは、損傷の痕跡がないか定期 的に点検してください。 ▶ リサイクルあるいは修理されたバッテリーは、決して使用しないでくだ さい。 ▶ バッテリーまたはバッテリー式電動工具は、決して打撃工具として使用 しないでください。 ▶ バッテリーは、決して直射日光、高温、火花の発生、裸火に曝さないで ください。これを守らないと、爆発の原因となることがあります。 ▶ バッテリーの電極に、指、工具、装身具あるいはその他の導電性のある 物体で触れないようにしてください。これを守らないと、バッテリーの 損傷、物財の損傷および負傷の原因となることがあります。 ▶ バッテリーを雨、湿気、液体から保護してください。バッテリー内に湿 気が入り込むと、短絡、感電、火傷、火災あるいは爆発の原因となるこ...
  • Page 174 製品の説明 3.1 製品概要 バッテリー LED 1 動作状態表示およびバッテ LED 2 リー充電状態インジケーター バッテリー接続部 & 3.2 正しい使用 本書で説明されている製品は、 電源電圧が 10.8 V のHilti Li-Ion バッテリー用 充電器です。本製品は、必ず国別仕様に応じて 100...127 V または 220...240 V の交流電源のコンセントに接続して使用してください。本製品用に許可 されているバッテリーのリストは、本書の末尾に記載されています。すべて のバッテリーがすべての市場で入手できるわけではありません。 3.3 本体標準セット構成品 充電器、取扱説明書。 その他のご使用の製品用に許可されたシステム製品については、 弊社営業担 当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 3.4 インジケーター...
  • Page 175 充電状態：50 %...75 % 滅。 1 個の LED が点灯、1 個の LED が点 充電状態：25 %...50 % 滅。 1 個の LED が点滅。 充電状態：< 25 % 製品仕様 4.1 製品仕様 C 4/12-50 重量 0.35 kg 出力電圧 10.8 V 出力 50 W 作業準備 警告 負傷の危険 意図しない始動！...
  • Page 176 警告 感電による危険！ 電源プラグをコンセントに接続した状態で手入れや保守 を行うと、重傷事故および火傷の危険があります。 ▶ 手入れや保守作業の前に、必ず電源プラグをコンセントから抜いてくだ さい。 手入れ • 付着した汚れを慎重に除去してください。 • 汚れが付着している場合は、通気溝を乾いた柔らかいブラシを使用して 慎重に掃除してください。 • 必ず少し湿した布でハウジングを拭いてください。シリコンを含んだ磨 き粉はプラスチック部品をいためる可能性があるので使用しないでくだ さい。 保守 警告 感電による危険！ 電気部品の誤った修理は、重傷事故および火傷の原因と なることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリス トだけです。 • 目視確認可能なすべての部品については損傷の有無を、操作エレメント については問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでく ださい。速やかにHilti サービスセンターに本製品の修理を依頼してくだ さい。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて、それら が問題なく作動するか点検してください。 172 日本語 2373346 *2373346*...
  • Page 177 安全な作動のために、必ず純正のスペアパーツ、消耗品、アクセサリー を使用してください。本製品向けにHilti が承認したスペアパーツ、 消耗 品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合 わせいただくか、あるいはwww.hilti.group 搬送および保管 搬送 ▶ 本製品は先端工具を装着した状態で搬送しないでください。 ▶ 搬送の際に確実に固定されているか確認してください。 ▶ 搬送の後にはその都度、目視確認可能なすべての部品について損傷の有 無を、操作エレメントについて問題なく機能することを点検してくださ い。 保管上の注意事項 ▶ 本製品は、必ず電源プラグを抜いた状態で保管してください。 ▶ 本製品は、乾燥している場所に、子供や権限のない人が手を触れること のないようにして保管してください。 ▶ 長期にわたっての保管の後には、目視確認可能なすべての部品について 損傷の有無を、操作エレメントについて問題なく機能することを点検し てください。 故障時のヒント この表に記載されていない、あるいはご自身で解消することのできない故 障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連 絡ください。 故障 考えられる原因 解決策 LED 1 が緑色で点 バッテリーが故障してい...
  • Page 178 でも LED が消灯した ままの場合は、本体 を弊社営業担当また はHilti 代理店・販売店 にお渡しください。 廃棄 警告 誤った廃棄による負傷の危険！ 漏出するガスあるいはバッテリー液により 健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業 者に依頼してください。 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれ ぞれの部品は分別して回収されなければなりません。多くの国でHilti は、 古い電動工具をリサイクルのために回収しています。詳細については弊社 営業担当またはHilti 代理店・販売店にお尋ねください。 古い電気および電子工具の廃棄に関するヨーロッパ基準と各国の法律に基 づき、使用済みの電気工具および電子工具は一般ゴミとは別にして、環境保 護のためリサイクル規制部品として廃棄してください。 ▶ 電気工具および電子工具を一般ゴミとして廃棄してはなりません メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合...

  • Page 179: Ko 오리지널 사용 설명서

    오리지널 사용 설명서 사용 설명서 관련 정보 1.1 본 사용 설명서에 관하여 • 처음 이 제품을 사용하기 전에 본 사용 설명서를 읽으십시오. 안전하게 작 업하고 문제 없이 취급하기 위한 전제가 됩니다. • 본 사용 설명서 및 제품에 나와 있는 안전상의 주의사항 및 경고 지침에 유 의하십시오.
  • Page 180 본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범 과 일치함을 밝힙니다. 적합성 증명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 176 한국어 2373346...
  • Page 181 안전 2.1 전동 공구에 대한 일반적인 안전상의 주의사항 경고 해당 전동 공구와 함께 동봉된 모든 안전상의 주의 사항, 지침, 그림 및 기술자료를 숙지하십시오。 다음과 같은 지침 내용을 준수하지 않으면 전 기 충격, 화재가 발생하거나 그리고/또는 중상을 입을 수 있습니다。 앞으로 모든 안전상의 주의사항과 지침을 보관하십시오。 안전상의...
  • Page 182 ▶ 안전 장비를 갖추고 보안경을 착용하십시오。 전동 공구의 종류와 사용에 따라, 먼지 보호 마스크, 미끄럼 방지용 안전 신발, 안전모 또는 귀마개 등 과 같은 안전한 보호장비를 착용하면 부상의 위험을 줄일 수 있습니다。 ▶ 실수로 기기가 작동하지 않도록 주의하십시오。 전동 공구를 전원 그리 고/또는...
  • Page 183 품만 이용하여 수리해야 합니다。 이렇게 하여 전동 공구의 안전성을 계 속해서 유지할 수 있습니다。 2.2 충전기의 올바른 사용 방법 및 취급 방법 ▶ 충전기에 허용되는 Hilti 리튬 이온 배터리로만 충전해야 부상을 피할 수 있습니다. ▶ 충전기를 사용하는 장소는 깨끗하고, 건조하며, 시원하지만 얼지 않는 곳...
  • Page 184 지침" 문서 내용을 확인하십시오. 리튬 이온 배터리의 운반, 보관 및 사용 시 적용되는 특수 가이드라인 에 유의하십시오. 안전 및 Hilti 리튬 이온 배터리 작업 관련 지침은 본 사용 설명서의 끝 부분에 제시된 QR 코드를 통해 확인할 수 있습니다. 제품 설명...
  • Page 185 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 3.4 표시부 기호 3.4.1 충전기 및 배터리의 표시부 기호 표시기 LED 1 표시기 LED 2 충전기 사용 시 의미 꺼짐 꺼짐 전원이 공급되지 않거나 충전기 결함...
  • Page 186 ▶ 전기 부품은 반드시 전기 기술자가 수리하도록 해야 합니다. • 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지 점검하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 즉 시 Hilti 서비스 센터에 제품 수리를 의뢰하십시오. 182 한국어 2373346 *2373346*...
  • Page 187 관리 및 수리 작업 후 모든 보호장치를 가져와 기능에 이상이 없는지 점검 하십시오. 안전하게 작동할 수 있도록 순정 예비 부품, 소모품 및 액세서리만 사용 하십시오. 해당 제품에 대해 Hilti에서 승인한 예비 부품, 소모품 및 액세 서리는 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다. 운반 및 보관...
  • Page 188 ▶ 손상된 배터리는 전달하지 마십시오! ▶ 비전도성 소재로 연결 단자를 막아 두어 단락이 발생하지 않게 하십시오. ▶ 배터리가 어린이의 손에 닿지 않도록 폐기하십시오. ▶ Hilti Store에서 배터리를 폐기하거나 또는 담당 폐기물 처리 업체에 문의 하십시오. Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위...

  • Page 189: Zh 原廠操作說明

    原廠操作說明 關於操作說明的資訊 1.1 關於此文件 • 初次使用前，請詳讀本操作說明。這是安全作業和使用無虞的先決條件。 • 請遵守本操作說明中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時務必連同本操作說明一併轉 交。 僅適用於台灣 進口商: 喜利得股份有限公司 地址: 新北市板橋區 新站路16號24樓22041 電話: 0800-221-036 1.2 已使用的符號解釋 1.2.1 警告 警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字： 危險 危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。 警告 警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。 注意 注意 ！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號 本操作說明中採用以下符號：...
  • Page 190 雙重絕緣 1.4 產品資訊 產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、 維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未 經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具 設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相 關事宜時，我們需要您提供產品詳細資訊。 產品資訊 充電器 C 4/12­50 產品代別 序號 1.5 符合聲明 基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文 件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D- 86916 Kaufering, Germany 186 繁體中文 2373346 *2373346*...
  • Page 191 安全性 2.1 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能 遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存 在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的 情形。 電力安全 ▶ 機具插頭與插座須能互相搭配。勿以任何方式改裝插頭。勿將任何變壓器 插頭和與地面接觸（接地）的電動機具搭配使用。未經改裝的插頭以及能 互相搭配的插座可減少發生電擊的危險。 ▶ 避免讓身體碰觸到如管線、散熱器、爐灶與冰箱等與土地或地表接觸之物 品。如果您的身體接觸到地表或地面，將增加電擊的危險。 ▶ 請勿將機具曝露在下雨或潮濕的環境中。若水氣進入機具中將增加觸電的 危險。 ▶ 勿濫用電纜線。勿以電纜線吊掛、拖拉機具或拔下機具插頭。電纜線應避 開熱氣、油、銳利的邊緣或移動性零件。電纜線損壞或纏繞會增加發生電 擊事故的危險。 ▶ 於室外操作機具時，須使用適用於戶外的延長線。使用適合戶外使用的延 長線可降低觸電的風險。 ▶ 如果無法避免在潮濕的地點操作機具，請使用漏電斷路器（RCD）保護 電源供應器。使用漏電斷路器（RCD）可降低電擊的風險。 人員安全...
  • Page 192 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無 破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使 用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的 維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的 工作。將機具用在原目的外之用途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕 滑會在意外情況中造成機具無法安全掌控。 維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確 保維護機具安全。 2.2 電池充電器的使用與保養 ▶ 為避免受傷，本充電器僅可為經認可用於本充電器的Hilti鋰電池進行充 電。 ▶ 使用充電器的地點必須整潔涼爽，且不會結霜。 ▶ 充電器在操作時必須能夠散熱。因此，必須維持通風口的暢通。請將充電 器由工具箱卸下。請勿在封閉容器中操作充電器。 ▶ 請小心維護設備。請檢查零件，確定上面沒有使設備無法正確運作的破裂 或損傷。如果零件受損，請先修理零件後再使用設備。 ▶ 請依據本說明使用充電器及其型號所指定搭配的電池。將充電器用於指定 用途之外會造成危險。 ▶ 僅使用原廠指定的充電器進行電池的充電。將適合特定類型電池的充電器 使用在其他電池時，會有引發火災的危險。 ▶ 電池及充電器不使用的時候，請遠離紙夾、錢幣、鑰匙、釘子、螺絲， 或其它會在電池正負極或充電接觸點造成短路的小型金屬物件。電池正負 極或充電接點短路或可能造成燒傷或起火的危險。...
  • Page 193 ▶ 若使用不當，可能會有液體由電池流出。請避免接觸該液體。若不慎接 觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求就醫治 療。從電池中滲出的液體，可能會導致過敏或燙傷。 ▶ 確認電池未受到機械性損害。 ▶ 請勿充電或繼續使用受損電池（意即有龜裂、破損、彎曲或接觸點凹陷及 / 或突起）。 ▶ 本電器不預期供缺乏生理、感知、心智能力、經驗或知識不足之使用 者(包含孩童)使用， 除非在對其負有安全責任的人員之監護或指導下安 全使用。 ▶ 孩童應受監護，以確保孩童不嬉玩電器。 ▶ 若電源線損壞時，必須由製造商、其服務處或具有相關資格的人員加以更 換以避免危險。 ▶ 禁止非充電式及非HILTI電池使用此充電器充電。 2.3 小心處理和使用電池 ▶ 請遵守下列安全操作和使用鋰電池的安全注意事項。若未遵守，可能造成 皮膚不適、嚴重腐蝕、化學燙傷、起火和/或爆炸。 ▶ 請使用狀態完好無損的電池。 ▶ 請小心處理電池，以避免其受損以及防止會嚴重危及健康的液體流出！ ▶ 電池嚴禁修改或改裝！ ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超 過80°C（176°F）的環境中。 ▶ 電池受過衝擊或其他損壞後，請勿使用或充電。請定期檢查電池是否有損 壞的跡象。 ▶ 請勿使用回收或維修過的電池。...
  • Page 194 電池 LED 1 操作狀態指示燈及電池充電狀 LED 2 態指示燈 電池接合面 & 3.2 預期用途 本文所述產品為一充電器，適用於額定電壓為10.8伏特的Hilti鋰電池。專為 連接電壓為100至127伏特或220至240伏特的交流電插座（特定國家版本可 能會有所差異）。在本文件的最後列出經認可適用於本電池的產品清單。 部分市場僅提供特定電池。 3.3 項目供應數 充電器、操作說明。 關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的 系統產品：www.hilti.group 3.4 指示元件 3.4.1 充電器和電池上的指示元件 LED 1 指示 LED 2 指示 充電器指示說明 熄滅 熄滅 無電源或充電器故障。 閃爍紅燈 熄滅 該電池過熱或過冷。 綠燈 熄滅...
  • Page 195 技術資料 4.1 技術資料 C 4/12-50 重量 0.35 kg 輸出電壓 10.8 V 輸出電源 50 W 工作場所的準備工作 警告 有受傷的風險！ 因意外啟動 ▶ 置入電池前，請確認產品已關閉。 ▶ 在調整機具或變更配件前請先將電池拆下。 請遵守本文件中與產品上的安全說明和警告。 5.1 啟動充電器 ▶ 將電源線插頭插入插座。 ▶ 充電器上的LED 1亮起綠燈。 5.2 為電池充電 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。 → 頁次 190 5.3 置入電池...
  • Page 196 • 僅可使用微濕的軟布清潔機殼。請勿使用含矽膠的清潔或亮光劑，因為可 能會造成塑膠零件損壞。 維護 警告 電擊的風險！ 損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即將產品 交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保運作的安全及可靠性，請務必使用原廠Hilti備件、耗材與配件。 您可以在Hilti Store或在以下網站選購Hilti認可的備用零件、耗材和配 件： www.hilti.group 搬運和貯放 搬運 ▶ 搬運本產品時請不要安裝配件工具。 ▶ 確認在整個搬運過程中設備均有妥善固定。 ▶ 搬運後，請務必檢查外部零件和控制元件有無損壞跡象，並確認它們運作 正常。 設備的貯放 ▶ 收納本產品時請務必將電源線從電源上拔掉。 ▶ 請將產品貯放在乾燥且兒童或未授權的人員無法觸及的地點。 ▶ 長時間貯放後，請務必檢查外部零件和控制元件有無損壞跡象，並確認它 們運作正常。 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。...
  • Page 197 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必 須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。 詳情請洽Hilti維修中心，或當地Hilti代理商。 依據歐盟指令關於電子及電器設備廢棄物的規範，以及國家相關施行法律規 定，已達使用年限的電子設備必須分類收集，並交由環保回收機構處理。 ▶ 請勿將電子設備與一般家用廢棄物一同回收！ 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800­221­036 2373346 繁體中文 193 *2373346*...

  • Page 198: 原版操作说明

    其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連結： qr.hilti.com/manual/?id=02373345&id=2373346 你也可在本操作說明結尾處找到本連結的QR碼。 原版操作说明 关于本操作说明的信息 1.1 关于本操作说明 • 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使 用产品的先决条件。 • 请注意本操作说明中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交 给他人。 1.2 所用标志的说明 1.2.1 警告 警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险 ！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危 险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号：...
  • Page 199 许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按 照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能 会带来危险。 型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品 时，将要求您提供产品的详细信息。 产品信息 充电器 C 4/12­50 代次 序列号 1.5 符合性声明 制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明 副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | D- 86916 Kaufering, Germany 2373346 中文 195 *2373346*...
  • Page 200 安全 2.1 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。 不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动 工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会 使您失去对电动工具的控制。 电气安全 ▶ 电动工具 (设备) 插头必须匹配电源插座。切勿以任何方式改动插头。对于 接地的电动工具 (设备)，不要使用任何适配器插头。使用未经改动的插头 和匹配的电源插座可以大大减少电击危险。 ▶ 避免人体接触接地表面，如管道、散热片和冰箱。如果您的身体接地， 则会增加电击危险。 ▶ 不要将电动工具暴露在雨水或潮湿环境中。电动工具进水将会增加电击危 险。 ▶ 不要滥用电缆。切勿使用电缆运送、拉动或拔出电动工具。保持电缆远离 高温、油、锋利边缘或运动部件。电缆损坏或缠绕会增加电击危险。 ▶ 当在户外操作电动工具时，应使用经认可适合户外操作的加长电缆。使用 适合户外使用的电缆可减少电击危险。...
  • Page 201 何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电 动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少 会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工 具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑， 将无法在意外情况下安全操作或控制本工具。 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可 确保维持电动工具 (设备) 的安全性。 2.2 电池充电器的使用和维护 ▶ 为了避免造成伤害，只能使用批准用于 Hilti 锂离子电池的充电器为其充 电。 ▶ 使用充电器的地点应清洁、凉爽、干燥且不会结霜。 ▶ 充电器在充电过程中可能会释放热量，因此必须保持通风孔畅通。不要在 一个封闭的容器中使用充电器。 ▶ 仔细照看本产品。请确保没有零件断裂或导致产品无法再正常工作的损 坏。如果零件损坏或断裂，请在继续使用前对产品进行修理。 ▶ 按照操作说明和特定类型专有的方式使用充电器和相应的电池。将充电器 用于指定用途以外的场合可能会导致危险情形。 ▶ 电池充电时只能使用制造商指定的充电器。充电器只能用于特定类型的电 池，用于其它电池会产生火灾隐患。 ▶ 当不使用时，让电池和充电器远离回形针、硬币、钥匙、钉子、螺钉或其...
  • Page 202 请通过扫描该操作说明末尾的二维码来阅读有关 Hilti 锂离子电池安 全性和使用的提示。 说明 3.1 产品概述 电池 LED 1 工作状态显示屏和电池充电状 LED 2 态显示屏 电池接口 & 3.2 合规使用 所述产品为 Hilti 锂离子电池充电器，额定电压为 10.8 V。其设计用于连接至 提供 100 至 127 V 或 220 至 240 V 交流电压 (交流电) 的电源插座 (取决于国 198 中文 2373346 *2373346*...
  • Page 203 别版本)。本文档末尾可找到批准用于该产品的电池列表。并非所有市场都能 提供完整的电池系列。 3.3 包装清单 充电器，操作说明。 经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购 买或通过以下网址订购：www.hilti.group 3.4 显示信息 3.4.1 充电器和电池显示的信息 带 LED 1 的显示 带 LED 2 的显示 充电器上 屏 屏 熄灭 熄灭 电源或充电器均无故障。 红灯闪烁 熄灭 电池过热或过冷。 绿灯 熄灭 充电器已就绪。 绿灯 绿灯闪烁 电池正在充电。 绿灯 绿灯 电池电量已满...
  • Page 204 请遵守本文档中以及产品上的安全说明和警告。 5.1 接通充电器 ▶ 将电源线插头插入电源插座。 ▶ 充电器上的 LED 1 亮起绿灯。 5.2 给电池充电 1. 为电池充电之前，请阅读充电器的操作说明。 2. 确保电池和充电器上的触点均清洁、干燥。 3. 使用认可的充电器为电池充电。 → 页码 198 5.3 插入电池 -警告- 人身伤害的危险 短路或电池掉落会带来人身伤害的危险！ ▶ 装入电池之前，确保电池和产品上的触点上均无异物。 ▶ 确保电池接合正确。 1. 在首次使用电池之前，要给电池完全充电。 2. 将电池推入产品，直至听到卡止声。 3. 检查并确认电池已可靠就位。 5.4 拆下电池 1. 按下电池释放按钮。 2.
  • Page 205 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将本产 品交由 Hilti 维修中心修复。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅使用 Hilti 原装备件、耗材和附件。经 Hilti 许可与产品搭配使用的备件、耗材和附件可到您当地的 Hilti Store 购买 或访问： www.hilti.group 运输和存放 运输 ▶ 运输本产品时，其上不得安装有配套工具。 ▶ 请确保产品在整个运输过程中牢牢固定。 ▶ 完成运输后，务必检查所有可见部件和控制器是否有损坏迹象，确保其全 部正常工作。 存放 ▶ 存放本产品时，务必从电源插座上拔下电源线。 ▶ 将本产品存放在儿童或非授权人员无法接近的干燥位置。 ▶ 本产品长期闲置后，务必检查所有可见部件和控制器是否有损坏迹象， 确保其全部正常工作。 故障排除 如果您遇到的问题未在该表中列出或您无法自行解决问题，请联系 Hilti 维修 中心。 故障...
  • Page 206 废弃处置 -警告- 废弃处理不当会有人身伤害的危险！ 漏出的气体或液体会带来健康危害。 ▶ 不得通过邮寄方式发送任何电池。 ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置 说明。 大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之 前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多信息。 按照欧洲指令有关废弃电子和电气设备的规定及其国家法律的相关规定， 达到使用寿命期限的电动工具或设备必须分类收集并回收至环境兼容性回收 站。 ▶ 不要将电子和电气设备与家用垃圾一起处理！ 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接： qr.hilti.com/manual/?id=02373345&id=2373346 操作说明末尾也提供二维码链接。...
  • Page 212 *2373346* 2373346 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20220818...

Table of Contents
