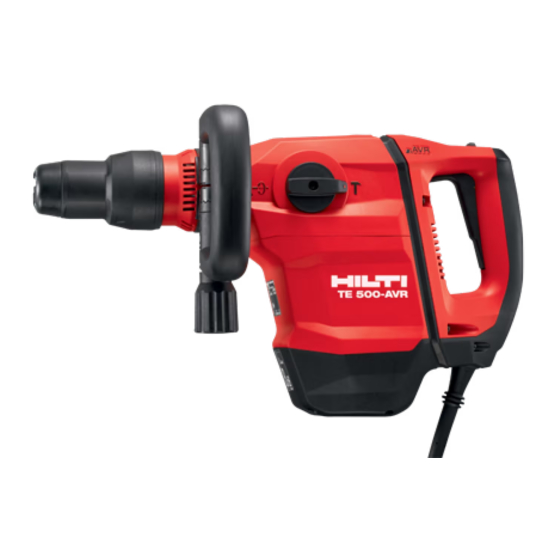

Hilti TE 500-AVR Original Operating Instructions
  1. Manuals
  2. Brands
  3. Hilti Manuals
  4. Power Tool
  5. TE 500-AVR
  6. Original operating instructions

Hilti TE 500-AVR Original Operating Instructions

Hide thumbs Also See for TE 500-AVR:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
TE 500-AVR
English
1
Español
10
Português
20
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
30
日本語
40
한국어
49
繁體中文
57
中文
65

Advertisement

loading

Related Manuals for Hilti TE 500-AVR

Summary of Contents for Hilti TE 500-AVR

  • Page 1 English Español Português ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 한국어 繁體中文 TE 500-AVR 中文...
  • Page 5 TE 500-AVR Original operating instructions ........
  • Page 7 Comply with the operating instructions Instructions for use and other useful information Dealing with recyclable materials Do not dispose of electric equipment and batteries as household waste Hilti Li­ion battery Hilti charger 1.2.3 Symbols in illustrations The following symbols are used in illustrations: These numbers refer to the illustrations at the beginning of these operating instructions.
  • Page 8 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Breaker TE 500­AVR...
  • Page 9 ▶ Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. ▶ When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
  • Page 10 Additional safety instructions Personal safety ▶ Use the tool only when it is in technically faultless condition. ▶ Never tamper with or modify the tool in any way. ▶ Apply appropriate safety measures at the opposite side of the workpiece in work that involves breaking through.
  • Page 11 The product is faulty. Have the product repaired by Hilti Service. Items supplied Breaker, side handle, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group 2146361 English...
  • Page 12 Technical data Breaker For details of the rated voltage, frequency, current and input power, please refer to the power tool’s country-specific type identification plate. When powered by a generator or transformer, the generator or transformer’s power output must be at least twice the rated input power shown on the rating plate of the power tool.
  • Page 13 ▶ The product is ready for use. 3. Pull the chuck back as far as it will go and remove the accessory tool. Use only the recommended grease supplied by Hilti. Use of unsuitable grease may cause damage to the product.
  • Page 14 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 15 Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
  • Page 16 You will find a link to the RoHS table, in the form of a QR code, at the end of this document. Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. Manual de instrucciones original Información sobre el manual de instrucciones...
  • Page 17 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
  • Page 18 Seguridad en el puesto de trabajo ▶ Mantenga su área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente de las zonas de trabajo pueden provocar accidentes. ▶ No utilice la herramienta eléctrica en un entorno con peligro de explosión en el que se encuentren líquidos, gases o polvos inflamables.
  • Page 19 Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar. Con la herramienta eléctrica apropiada podrá trabajar mejor y de modo más seguro dentro del margen de potencia indicado. ▶...
  • Page 20 ▶ Antes de iniciar el trabajo, consulte la clase de peligros derivados del polvo resultante del trabajo. Utilice un aspirador de obra con una clasificación de protección homologada conforme a las normas locales sobre la protección contra el polvo. ▶ A ser posible, utilice un sistema de aspiración de polvo y un aspirador de polvo portátil apro- piado.
  • Page 21 Daños en el producto. Encargue la reparación del producto al Servicio Técnico de Hilti. Suministro Martillo rompedor, empuñadura lateral, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Datos técnicos Martillo rompedor La tensión nominal, la intensidad nominal, la frecuencia y la potencia nominal figuran en la placa de...
  • Page 22 ▶ El producto está listo para funcionar. 3. Retire el bloqueo del útil hasta el tope y extraiga el útil de inserción. Utilice únicamente grasa original de Hilti. El uso de una grasa inadecuada puede provocar daños en el producto.
  • Page 23 5.1.4 Colocar el cincel PRECAUCIÓN Riesgo de lesiones Pérdida de control de la dirección del cincel. ▶ No trabaje en la posición «Colocar cincel». Lleve el interruptor selector de funciones a la posición «Cincelar» hasta que encaje. El cincel cuenta con 24 posiciones de ajuste diferentes (en intervalos de 15°). De ese modo, siempre se adopta la mejor posición en los trabajos con cincel plano y cincel de perfilar.
  • Page 24 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group. Transporte y almacenamiento •...
  • Page 25 Las herramientas para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
  • Page 26 Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti 1.2.3 Símbolos nas figuras Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções.
  • Page 27 Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
  • Page 28 Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶...
  • Page 29 ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶...
  • Page 30 Significado Indicador de manutenção está aceso. Foi atingido o tempo de trabalho predeterminado e requer-se agora uma manutenção. Indicador de manutenção está a piscar. Dano no produto. Mande reparar o produto no Centro de Assistência Técnica Hilti. Português 2146361 *2146361*...
  • Page 31 Incluído no fornecimento Martelo demolidor, punho auxiliar, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Características técnicas Martelo demolidor Consulte a tensão nominal, corrente nominal, frequência e potência nominal na sua placa de características específica do país.
  • Page 32 ▶ O produto está operacional. 3. Puxe o bloqueio da ferramenta para trás, até ao batente, e retire o acessório. Utilize apenas massa lubrificante original da Hilti. A utilização de uma massa lubrificante não adequada pode provocar danos no produto.
  • Page 33 • Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. • Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.
  • Page 34 Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Ajuda em caso de avarias Avaria Causa possível...
  • Page 35 As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor.
  • Page 36 ‫ﺘ ﺗ‬ ‫ﻻ‬ ‫ﻡ‬ ‫ﻮ‬ ‫ﻴ ﺜ ﻴ‬ ‫ﻠ ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﻮ‬ ‫ﻳ ﺃ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺑ‬ Hilti ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺭ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬...
  • Page 37 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
  • Page 38 ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﺎ ﺣ‬ ‫ﻱ‬ ‫ﺄ ﺑ‬ ‫ﺲ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﺗ‬ ‫ﺯ‬ ‫ﻮ‬ ‫ﺠ ﻳ‬ ‫ﻻ‬ ‫ﺲ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬...
  • Page 39 ‫ﻦ‬ ‫ﻣ‬ ‫ﺮ ﻴ‬ ‫ﺜ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻞ‬ ‫ﺒ‬ ‫ﻗ‬ ‫ﺔ‬ ‫ﻔ ﻟ‬ ‫ﺎ ﺘ‬ ‫ﻟ ﺍ‬ ‫ء‬ ‫ﺍ ﺰ‬ ‫ﺟ‬ ‫ﻷ ﺍ‬ ‫ﺡ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺇ‬...
  • Page 40 ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﺡ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺈ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻟ ﺎ‬ ‫ﺑ ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ Hilti ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 2146361 2146361...
  • Page 41 ‫ﻟ ﺍ‬ ‫ﺾ‬ ‫ﺒ ﻘ‬ ‫ﻤ ﻟ‬ ، ‫ﺍ‬ ‫ﻕ‬ ‫ﺎ ﻗ‬ ‫ﺪ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻣ ﺯ‬ ‫ﻹ ﺍ‬ Hilti Store ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬...
  • Page 42 ‫ﻨ ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬...
  • Page 43 ‫ﺧ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ • ‫ﻲ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ء ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﺚ‬...
  • Page 44 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Page 45 ‫ﺍ ﻮ‬ ‫ﻣ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺓ‬ ‫ﺮ ﻴ‬ ‫ﺒ ﻛ‬ ‫ﺔ ﺒ‬ ‫ﺴ‬ ‫ﻨ ﺑ‬ ‫ﺔ‬ ‫ﻋ‬ ‫ﻮ ﻨ‬ ‫ﺼ‬ ‫ﻣ‬ Hilti ‫ﺓ‬ ‫ﺰ ﻬ‬ ‫ﺟ ﺃ‬ ‫. ﺎ‬ ‫ﻫ‬ ‫ﺮ‬ ‫ﻳ ﻭ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺎ ﻋ‬ ‫ﻹ‬ ‫ﺔ‬...
  • Page 46 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、身体の負傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 取扱説明書の記号 この取扱説明書では、以下の記号が使用されています： 取扱説明書に注意してください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 電動工具およびバッテリーを一般ゴミとして廃棄してはなりません Hilti Li-Ion バッテリー Hilti 充電器 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています。 付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります。 概要図には項目番号が付されていて、製品概要セクションの凡例の番号に対応しています。 この記号は、製品の取扱いの際に特に注意が必要なことを示しています。 記号の説明 1.3.1 製品に表示されている記号 製品には以下の記号が使用されています： 日本語 2146361 *2146361*...
  • Page 47 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ 電動ハツリ機 TE 500­AVR 製品世代 製造番号： 適合宣言 当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言し ます。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
  • Page 48 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが 本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてくださ い。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、 衣服、 手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれ る恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認 してください。吸じんシステムを利用することにより、粉じん公害を防げます。 ▶ 電動工具の取扱いに熟練している場合にも、正しい安全対策を遵守し、電動工具に関する安全規則を無 視しないでください。不注意な取扱いは、ほんの一瞬で重傷事故を招くことがあります。 電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の 使用により、能率よく、スムーズかつ安全な作業が行えます。...
  • Page 49 ▶ 隠れた電線や装置自体の電源コードに先端工具が接触する可能性のある作業を行う場合は、必ず本体の 絶縁されたグリップを持ってください。通電しているケーブルと接触すると、本体の金属部分にも電圧 がかかり、感電の危険があります。 その他の安全上の注意 作業者に関する安全 ▶ 本体は、必ず技術的に問題のない状態で使用してください。 ▶ 本体は決して加工や改造を加えないでください。 ▶ 剥がし作業の場合には、作業側と反対の領域を保護してください。剥がれた部分が脱落、落下して他の 人を負傷させる危険があります。 ▶ 本体は、常に両手でグリップを掴んでしっかりと保持してください。グリップは乾燥した清潔な状態を 保ってください。 ▶ サイドハンドルは常に外側を掴んでください。 ▶ 本体の使用中は、適切な保護メガネ、保護ヘルメット、耳栓、保護手袋および防じんマスクを着用してく ださい。 ▶ 保護手袋は先端工具の交換時にも着用してください。先端工具に触れると、切創事故や火傷の原因とな ることがあります。 ▶ アイシールドを着用してください。破片が身体の一部、眼などを傷つけることもあります。 ▶ 作業開始前に、作業場で発生する粉じんの危険有害度を調査してください。公的に承認された保護等級 および地域の粉じんに関する規定を満たした工業用集じん機を使用してください。 ▶ できるだけ集じん装置や適切な可動集じん装置を使用してください。含鉛塗料、 特定の種類の木材、 コン クリート／石材、石英を含む岩石、鉱物および金属などの母材から生じた粉じんは、健康を害する恐れ があります。 ▶ 作業場の良好な換気に注意し、必要に応じてそれぞれの粉じんに適した防じんマスクを着用してくださ い。作業者や近くにいる人が粉じんに触れたり吸い込んだりすると、アレルギー反応や呼吸器疾患を起 こす可能性があります。カシやブナ材などの特定の粉じんは、特に木材処理用の添加剤（クロム塩酸、 木材保護剤）が使用されている場合、発ガン性があるとされています。アスベストが含まれる母材は、 必ず専門家が取り扱うようにしてください。...
  • Page 50 本書で説明している製品は、電動ハツリ機です。本製品は、コンクリート、石材およびアスファルトへの中 程度のハツリ作業用の工具です。 ▶ 必ず銘板に表示されている電圧、周波数で使用してください。 Active Vibration Reduction (AVR) 電動ハツリ機は、振動を大幅に低減させるActive Vibration Reduction (AVR) システムを装備しています。 考えられる誤った使用 • 本製品は、健康を損なう危険のある母材を作業するには適していません。 • 本製品は、湿気の多い環境での作業には適していません。 • 本製品は、銘板に記載されているのとは異なる電圧および周波数で使用してはなりません。 サービスインジケーター 電動ハツリ機は、サービスインジケーターを装備しています。 状態 意味 サービスインジケーターが点灯。 作動時間がサービス期限に達しています。 サービスインジケーターが点滅。 製品の損傷。Hilti サービスセンターに修理を依頼し てください。 本体標準セット構成品 電動ハツリ機、サイドハンドル、取扱説明書。 その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお 問い合わせいただくか、あるいはwww.hilti.group でご確認ください。 日本語 2146361 *2146361*...
  • Page 51 製品仕様 電動ハツリ機 定格電圧、定格電流、周波数および定格電力については、国別の銘板でご確認ください。 発電機または変圧器を使用しての作業の場合は、それらは本体の銘板に記載されている定格電力より 2 倍 以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に本体の定格電圧の +5 %...- 15 % の範囲になければなりません。 TE 500­AVR 重量（EPTA プロシージャ 01 に準拠） 6.3 kg 騒音および振動値について（EN 60745 準拠） 本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測 定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。 記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、 異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異 なることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。 曝露値を正確に予測するためには、本体のスイッチをオフにしている時間や、本体が作動していても実際に は使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著し く低くなる可能性があります。作業者を騒音および／または振動による影響から保護するために、他にも 安全対策を立ててください（例：電動工具およびの先端工具の手入れや保守、手を冷やさないようにする、 作業手順の計画を立てる） 。 騒音排出値 TE 500­AVR サウンドパワーレベル (L 95 dB(A) サウンドパワーレベルの不確実性...
  • Page 52 1. コーディングされた脱着式電気プラグを本体のストップ位置まで、ロックの作動音が聞こえるまで差し 込みます。 2. 電源プラグをコンセントに差し込みます。 5.1.3 先端工具を装着／取り外す 警告 負傷の危険 使用中に先端工具が高温になる場合があります。 ▶ 先端工具の交換時には保護手袋を着用してください。 1. 先端工具のコネクションエンドにグリスを軽く塗布します。 2. 先端工具をチャックのストップ位置まで差し込み、ロックさせます。 ▶ 製品は作動可能状態です。 3. チャックロックスリーブをストップ位置まで引き戻し、先端工具を取り外します。 必ずHilti の純正グリスを使用してください。適切でないグリスを使用すると、製品の損傷の原因 となることがあります。 5.1.4 チゼル角度調整 注意 負傷の危険 ハツリ方向のコントロールの喪失。 ▶ 機能切り替えスイッチが「チゼル角度調整」位置で作業をしないでください。機能切り替えスイッチを 「ハツリ作業」の位置にし、その位置にロックさせます。 チゼルは 24 の異なる位置に（15° ステップで）調整することができます。これによってコールドチゼ ルでもスケーリングチゼルでも、最適の角度で作業できます。 1. 機能切り替えスイッチを の位置にします。 2. チゼルをご希望の位置に回します。...
  • Page 53 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品 をいためる可能性があるので使用しないでください。 保守 警告 感電による危険！ 電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能すること を定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセ ンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group でご確認ください。 搬送および保管 • 電動工具は先端工具を装着した状態で搬送しないでください。 • 電動工具は常に電源プラグを外して保管してください。 • 本体は、乾燥している場所に、子供や権限のない人が手を触れることのないようにして保管してくださ い。 • 電動工具を長距離にわたって搬送したり長期にわたって保管した後には、使用の前に損傷がないか チェックしてください。 故障時のヒント この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業 担当またはHilti サービスセンターにご連絡ください。 2146361 日本語...
  • Page 54 考えられる原因 解決策 電動ハツリ機が始動しない。 主電源が供給されていない。 ▶ 他の電動工具を接続して機能を 点検する。 電源遮断後に電子式インターロッ ▶ 本体をオフにして、再びオンに クがアクティブになった。 する。 発電機がスリープモード。 ▶ 発電機に別の電気負荷（ランプ 等）をかける。続いて本体をオ フにし、再びオンにする。 本体の損傷。 ▶ Hilti サービスセンターに修理を 依頼する。 カーボンブラシの摩耗。 ▶ 修理スペシャリストに点検を依 頼し、 必要な場合には交換する。 打撃がない。 本体温度が低すぎる。 ▶ 電動ハツリ機を母材に接触させ て、アイドリング回転させる。 打撃機構が始動するまでこれを 繰り返す。 電動ハツリ機がフルパワーに 延長コードが長すぎる、または導体 ▶ 許容された長さと十分な導体断 ならない。 断面積が小さすぎる。...

  • Page 55: 오리지널 사용 설명서

    본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용정보 재사용이 가능한 자재 취급방법 전기 기기 및 배터리를 일반 가정의 쓰레기처럼 폐기해서는 안 됨 Hilti 리튬 이온 배터리 Hilti 충전기 1.2.3 그림에 사용된 기호 그림에 다음과 같은 기호가 사용됩니다.
  • Page 56 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
  • Page 57 ▶ 전원 케이블만 잡고 전동 공구를 운반하거나 걸어 놓아서는 안되며, 소켓에서 전원 플러그를 빼낼 때 케이 블만 잡은 채로 빼내지 마십시오。 전원 케이블이 열, 오일, 날카로운 모서리 또는 부품의 가동 부위에 접 촉하지 않도록 주의하십시오。 손상되거나 서로 꼬인 전원 케이블은 감전 위험을 높입니다。 ▶...
  • Page 58 ▶ 공구 비트가 숨겨진 전선이나 기기 자체의 전원 케이블과 접촉할 수 있는 작업을 할 경우, 항상 기기의 절연 된 손잡이 부분을 잡으십시오。 전류가 흐르는 전선과 접촉하면 전동공구의 금속 부위를 통해 감전이 될 수도 있습니다。 그 외의 안전상의 주의사항 사용자 안전수칙 ▶...
  • Page 59 서비스 표시기 점등. 서비스 받을 시점에 도달하였음. 서비스 표시기 점멸. 기기 손상. Hilti 서비스 센터에 제품 수리를 의뢰하 십시오. 공급품목 브레이커, 측면 손잡이, 사용 설명서 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다. 2146361 한국어 *2146361*...
  • Page 60 발전기 또는 변압기에서 작동할 경우, 발전기 및 변압기의 공급 출력이 본 기기의 형식 라벨에 적힌 정격 출력 보다 최소 두 배 이상 높아야 합니다. 변압기 및 발전기의 작동 전압은 항상 기기의 정격 전압의 +5 % ~ -15 % 사이에 위치해야 합니다. TE 500-AVR EPTA-Procedure 01에 따른 무게 6.3kg EN 60745에...
  • Page 61 2. 공구 비트를 스톱위치까지 척 아답타에 끼우고 장착하십시오. ▶ 제품이 작동 가능한 상태입니다. 3. 공구 잠금장치를 스톱 위치까지 뒤고 당겨 기기 비트를 빼내십시오. Hilti 의 순정 그리스만 사용하십시오. 적합하지 않은 그리스를 사용하면 제품이 손상될 수 있습니다. 5.1.4 치즐 각도 조정...
  • Page 62 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 고장 시 대책 장애...
  • Page 63 폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담 자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! RoHS (유해물질...
  • Page 64 危險 危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。 警告 警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。 注意 注意 ！ ▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。 1.2.2 操作說明中的符號 本操作說明中採用以下符號： 請遵照操作說明 使用操作說明與其他資訊 處理可回收的材料 不可將電子設備與電池當作家庭廢棄物處置 Hilti 鋰電池 Hilti 充電器 1.2.3 圖解中的符號 圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。 已使用的符號解釋 1.3.1 產品上的符號 產品上採用下列符號： 鑿孔 定位鑿子 防護等級II（雙重絕緣）...
  • Page 65 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 鑿破機 TE 500­AVR 產品代別 序號 符合聲明 基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能 會引燃塵埃或煙霧。...
  • Page 66 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能 會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危 險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷 害。 機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維 修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸 下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練 的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的 狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現 象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用 途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕滑會在意外情況中造成機具無法 安全掌控。 維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。 鎚擊安全警告 ▶ 請配戴耳罩。暴露於噪音環境下會導致聽力受損。 ▶...
  • Page 67 電子機具上的連接頭 § 含鍵齒、可拆式插頭的電源線 用途 本產品為電動鑿破機。適合用於石材與混凝土的中負載鑿孔作業。 ▶ 操作時務必使用符合機具型號識別牌上所標示的電壓及電頻。 Active Vibration Reduction (AVR) 本鑿破機配備主動減震（Active Vibration Reduction (AVR)），能大幅減少震動。 可能發生的誤用 • 本產品不適合用於金屬相關作業。 • 本產品不適合在潮濕環境下作業。 • 產品應連接至符合機具型號識別牌上所標示電壓及電頻的電源。 維修指示燈 本鑿破機配備維修LED指示燈。 狀態 意義 維修指示燈亮起。 維修間隔結束 – 維修日期已到。 維修指示燈閃爍。 產品故障。請將產品交付Hilti維修中心進行維修。 配備及數量 鑿破機、側向握把、操作說明。 關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品： Hilti Store 2146361 繁體中文 *2146361*...
  • Page 68 技術資料 鑿破機 關於額定電壓、頻率、電流和輸入功率，請參照機具的特定國家型號識別牌。 如果要使用發電機或變壓器供電，必須至少能提供兩倍於機具額定銘板上標示的額定輸入值電力。發電機或 變壓器的操作電壓必須隨時介於機具額定電壓+5%和–15%以內。 TE 500­AVR 重量（依據EPTA程序01） 6.3 kg 噪音資訊和震動值（依據EN 60745） 操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同電子機具之噪音。它們也可作為噪音 量的初步評估。提供之資料表示電子機具主要應用時之數值。若電子機具應用於不同之用途，搭配不同的配 件工具或在保養不良的情況下，其數據可能有所不同。在作業過程中，這有可能大量提高其噪音量。當機具 關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。如此一來，作業過程中的總噪音量 將大幅降低。確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養電子機具與其配件、 操作前保持雙手溫暖、作業型式之安排等。 噪音強度 TE 500­AVR 聲功率級數 (L 95 dB(A) 無法判定的聲功率级數 (K 3 dB(A) 音壓級數 (L 84 dB(A) 無法判定的音壓級數 (K 3 dB(A) 總震動 TE 500­AVR 鑿孔...
  • Page 69 1. 將含鍵齒、可拆式電子插頭連接頭盡量推入插座中，直到聽見咬合聲。 2. 將電源線插頭插入插座。 5.1.3 安裝 / 卸下配件 警告 有受傷的危險！ 機具使用後會變熱。 ▶ 更換機具時請配戴手套。 1. 在配件工具的連接頭添加少量的潤滑油。 2. 盡可能將配件工具推入夾具內，直到咬合為止。 ▶ 產品已可以使用。 3. 將夾頭拉回直到移除配件工具為止。 限使用Hilti提供的建議潤滑劑。使用不適合的潤滑劑可能會造成產品損壞。 5.1.4 定位鑿子 注意 有受傷的危險！ 無法掌控鑿子方向。 ▶ 當選擇開關設定為「鑿子定位」時，請勿操作機具。將功能選擇開關轉到「鑿孔」位置。 鑿子可調整24段檔位（每15°一段）。這樣便可確保扁鑿和各形狀的鑿子可以設定在最佳運作段位。 1. 將功能選擇開關設定至 位置。 2. 將鑿子旋轉到需要的位置。 3. 將功能選擇開關切換至 位置。 ▶ 機具已可以使用。...
  • Page 70 注意 • 仔細清除機具的頑強灰塵。 • 請使用乾燥的刷子小心清潔通風口。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 維護 警告 電擊的風險！ 損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。要選購Hilti認可的備件、耗材和配件， 請至Hilti Store或網站：www.hilti.group。 搬運和貯放 • 搬運電子機具時請勿安裝配件。 • 貯放電子機具或設備前請務必將電源線拔掉。 • 請將工具與設備貯放在乾燥且兒童或未授權的人員無法觸及的地點。 • 長時間搬運與貯放後請檢查電子機具或設備是否有損壞。 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障排除 故障 可能原因 解決方法 鑿破機未啟動。 電源供應中斷。 ▶ 插入另一電子機具或電器的插頭...
  • Page 71 ▶ 請務必將受損產品交付Hilti維修 中心進行維修。 廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中， 您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ RoHS（有害物質限制指令） 下列連結可前往危險物質的表格：qr.hilti.com/rxxx。 您可在文件最後找到QR碼格式的RoHS表連結。 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. 0800­221­036 原版操作说明 关于本操作说明的信息 关于本操作说明 • 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。 • 请注意本操作说明中以及产品上的安全说明和警告。 •...
  • Page 72 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。 1.2.2 操作说明中的符号 本操作说明中使用下列符号： 遵守操作说明 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 Hilti 锂离子电池 Hilti 充电器 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于 概览 图中并表示 产品概览 段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。 所用标志的说明 1.3.1 产品使用的符号 产品上使用以下标志： 凿边 凿子定位 保护等级 II (双重绝缘) 无负荷下的额定转速...
  • Page 73 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 破碎机 TE 500-AVR 分代号 序列号 符合性声明 按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
  • Page 74 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若 可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工 具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情 况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指 定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控 制本工具。 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全 性。 锤钻安全警告 ▶ 戴好耳罩。暴露在噪声中会引起听力损伤。 ▶ 使用随工具提供的辅助手柄。操作失手会引起人身伤害。 ▶ 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带 电导线会使工具外露的金属零件带电从而使操作者受到电击。 附加的安全说明 人身安全 ▶ 工具处于良好的技术状态时才能使用。 ▶ 不得以任何方式篡改或改动本工具。 ▶ 在需要穿透的待加工工件的对侧采取适当的安全措施。被钻下的工件部分可能会弹出或掉落并伤害到其他 人。...
  • Page 75 Active Vibration Reduction (AVR) 破碎机配备有 Active Vibration Reduction (AVR) 系统，能够显著减小振动。 可能的误用 • 该产品不适用于加工危险材料。 • 该产品不适用于在潮湿环境下工作。 • 本产品可能无法连接电压和频率不符合标牌上给定信息的电源。 维护指示灯 破碎机配备了一个维护指示灯 LED。 状态 含义 维护指示灯亮起。 维护间隔周期结束 - 到了该进行维护的时候。 维护指示灯闪烁。 本产品有故障。将本产品交由 Hilti 维修中心修复。 供货提供的部件： 破碎机、侧面手柄、操作说明。 经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购 2146361 中文 *2146361*...
  • Page 76 技术数据 破碎机 有关额定电压、频率、电流和输入功率的详细信息，请参见各国特定的电动工具铭牌。 当通过发电机或变压器供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定输入 功率的两倍。变压器或发电机的工作电压必须始终保持在本电动工具额定电压的 +5% 和 -15% 范围内。 TE 500-AVR 重量 (按照 EPTA 程序 01) 6.3 kg 噪音信息和振动值按照 EN 60745 标准 这些说明中给出的声压和振动值是按照标准化测试进行测量的，可用于比较一个电动工具与另一个电动工 具。它们还可用于初步评价受振动影响的程度。提供的数据代表本电动工具的主要应用场合。但是，如果将 电动工具用于不同的应用场合、使用不同的配套工具或维护不良，则数据可能不同。这可能会显著增加操作 者在整个工作期间受振动影响的程度。对受振动影响程度的准确估计还应考虑当关闭电动工具或当它运行但 实际未进行工作时的情况。这可能会显著减小操作者在整个工作期间受振动影响的程度。此外，应确定附加 安全措施，以保护操作者免受噪音和/或振动影响，例如：正确维护电动工具和配件、使双手保持温暖、合理 安排工作模式。 噪声排放值 TE 500-AVR 声 (功率) 级 (L 95 dB(A) 声音功率级的不确定性 (K 3 dB(A) 声压级...
  • Page 77 2. 将电源线插头插入电源插座。 5.1.3 安装/拆卸配套工具 -警告- 人身伤害的危险！ 工具会因使用而变得较热。 ▶ 更换工具时，戴上防护手套。 1. 在配套工具的连接端涂抹少量润滑脂。 2. 将配件工具推入夹头中并推到底 (直至它接合)。 ▶ 本产品处于备用状态。 3. 向后拉动夹头，直到拉不动为止，然后拆下配套工具。 请仅使用 Hilti 提供的推荐润滑脂。使用不合适的润滑脂可能会损坏本产品。 5.1.4 凿子定位 -小心- 人身伤害的危险！ 失去对凿子方向的控制。 ▶ 当选择开关被设置到“凿子定位”位置时，不要操作工具。将功能选择开关转到“凿边”位置。 可以将凿子调整至 24 个不同位置 (以 15° 为增量)。这样可确保总是可以将平头和成形凿子设置到最佳 工作位置。 1. 将功能选择开关设置至 位置。 2. 将凿子旋转至期望的位置。...
  • Page 78 • 使用干燥的刷子小心清洁通风孔。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 维护 -警告- 电击危险！ 电气部件的不当维修会造成包括灼伤在内的严重人身伤害。 ▶ 工具或设备的电气系统只能由受过培训的电气专业人员进行维修。 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。 • • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗 品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。 运输和存放 • 运输电动工具时不得安装配套工具。 • 储存电动工具或设备之前，必须拔掉电源线。 • 将工具和设备存放在儿童或非授权人员无法接近的干燥位置。 • 经过长时间的运输或储存后，检查电动工具或设备是否损坏。 故障排除 如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。 故障排除...
  • Page 79 ▶ 将本产品交由 Hilti 维修中心修 复。 维护指示灯亮起。 碳刷磨损。 ▶ 让经过培训的电气专业人员进行 检查，必要时进行更换。 工具有故障或保养到期。 ▶ 仅限将本产品交由 Hilti 维修中 心修复。 废弃处置 大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国 家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 服务部门或您的喜利得公司代表获得更多 信息。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ RoHS (有害物质限制) 您可通过以下链接跳转至危险物质表：qr.hilti.com/rxxx。 您将在本文档末尾找到指向 RoHS 表格的链接 (二维码形式)。 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 2146361 中文 *2146361*...
  • Page 80 中文 2146361 *2146361*...
  • Page 84 *2146361* 2146361 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20221026...
