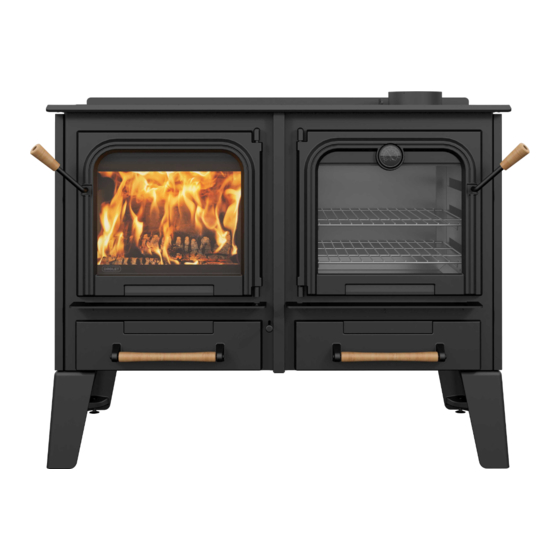

Drolet DB04820 Assembly Manual

Chic-choc wood burning cookstove
Hide thumbs Also See for DB04820:
Table of Contents

Advertisement

Quick Links

Download this manual
Manuel d'assemblage
CUISINIÈRE À BOIS CHIC-CHOC
Assembly Manual
CHIC-CHOC WOOD BURNING COOKSTOVE
(Modèle DB04820 model)
LIRE LE PRÉSENT MANUEL ET LE CONSERVER POUR CONSULTATION
READ AND KEEP THIS MANUAL FOR REFERENCE
Imprimé au Canada / Printed in Canada
46316AF

Advertisement

Table of Contents
loading

Related Manuals for Drolet DB04820

Summary of Contents for Drolet DB04820

  • Page 1 Manuel d’assemblage CUISINIÈRE À BOIS CHIC-CHOC Assembly Manual CHIC-CHOC WOOD BURNING COOKSTOVE (Modèle DB04820 model) LIRE LE PRÉSENT MANUEL ET LE CONSERVER POUR CONSULTATION READ AND KEEP THIS MANUAL FOR REFERENCE Imprimé au Canada / Printed in Canada 46316AF...
  • Page 2 CONSULTER LE CODE DU BÂTIMENT LOCAL OU CONTACTER LE SERVICE MUNICIPAL DES INCENDIES POUR CONNAÎTRE LES RESTRICTIONS ET LES EXIGENCES D’INSPECTION ET D’INSTALLATION DE LA RÉGION. LIRE CE MANUEL AU COMPLET AVANT L’INSTALLATION DE CETTE CUISINIÈRE À BOIS. IL EST IMPORTANT DE RESPECTER INTÉGRALEMENT LES DIRECTIVES D’INSTALLATION.

  • Page 3: Table Of Contents

    TABLE DES MATIÈRES / TABLE OF CONTENTS 1. Sortir le contenu de la chambre à combustion Take out the contents of the combustion chamber ..............5 2. Contenu de l'ensemble Kit Contents ..........................6 3. Outils requis Suggested Tools ........................9 4.

  • Page 5: Sortir Le Contenu De La Chambre À Combustion Take Out The Contents Of The Combustion Chamber

    Take out the contents of the combustion chamber 1. Sortir le contenu de la chambre à combustion Take out the contents of the combustion chamber Page 5 Manuel d'assemblage – Cuisinière à bois Chic-Choc...

  • Page 6: Contenu De L'ensemble Kit Contents

    2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ Kit Contents Kit Contents Kit Contents Kit Contents 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ Kit Contents Kit Contents 2- Contenue de l'ensemble/...
  • Page 7 #SE75300 #SE75302 Portion centrale du dessus Moulure avant et arrière Top center part Front and rear molding #SE75322 Moulures décoratives Decorative mouldings #SE75287 #SE75289 Kit de plaques de cuisson Kit de plaques de cuisson Set of cooking plates Set of cooking plates Page 7 Manuel d'assemblage –...
  • Page 8 PL75303 (1x) PL75303 (1x) PL75303 (1x) PL75318 (3x) PL75318 (3x) PL75318 (3x) PL24382 (2x) PL24382 (2x) PL24382 (2x) Tiroir à cendre/ Tiroir à cendre/ Tiroir à cendre/ Protecteur plaque de cuisson/ Protecteur plaque de cuisson/ Protecteur plaque de cuisson/ Porte d'accès/ Porte d'accès/ Porte d'accès/ PL75318 (3x)

  • Page 9: Outils Requis Suggested Tools

    Suggested Tools 3. Outils requis Suggested Tools 3/8" 3/8" 10mm 10mm 5/64" 7/16" 7/16" 11mm 11mm Page 9 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 10 Attention Nous vous suggérons d'assembler la Chic-Choc à proximité de l'endroit réel d'installation en laissant un dégagement adéquat pour faciliter les étapes d'assemblages. Ensuite, ATTENTION : Assemblez la Chic-Choc à proximité de l'emplacement final d'installation. veuillez déplacer chaque côté, un à la fois, à l'aide de deux personnes pour finaliser son Assurez-vous de laisser un dégagement adéquat pour faciliter les étapes d'assemblage.

  • Page 11: Préparation Des Caissons Pour Assemblage Preparing The Boxes For Assembly

    4. Préparation des caissons pour assemblage Preparing the boxes for assembly 4 - Préparation des caissons pour assemblage/ Dévisser les boulons élévateurs (1) des pattes temporaires Preparing the boxes for assembly pour les appuyer sur la palette en bois. Unscrew the lifting bolts (1) of the temporary legs to press them 1- Dévisser les boulons élévateur (1) des pattes temporaire pour les appuyers sur la pallete/ on the wood pallet.
  • Page 12 Déposer le produit au sol Put the product on the ground 2- Déposer le produit au sol/Put the product on the ground. Page 12 Assembly Manual – Chic-Choc woodburning cookstove...

  • Page 13: Assemblage Des Caissons

    5. Assemblage des caissons 5 - Assemblage des caissons/ Assembly of the boxes Assembly of the boxes 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ 5 - Assemblage des caissons/ Kit Contents Kit Contents Kit Contents Assembly of the boxes Installer la plaque de fixation.
  • Page 14 2- Approcher le caisson de poêle au caisson de four. Vérifier que la mesure X est la même de chaque côté. Approcher le caisson du poêle au caisson de four. Approach the stove box to the stove cook. Vérifier que la mesure X est la même de chaque côté. Check that the measurement X is the same on each side Approach the stove box to the stove cook.
  • Page 15 Boulon/Bolt 5/8" Insérer les boulons (A) avec les rondelles (B) et les écrous (D) sans les serrer. 2- Contenue de l'ensemble/ 2- Contenue de l'ensemble/ Insert the bolts (A) with the washers (B) and the nuts (D) Kit Contents Kit Contents without tightening them.
  • Page 16 Boulon/Bolt 5/8" Lock Insérer les boulons (A) avec les rondelles (B) et les écrous (D) sans les serrer. Contenue de l'ensemble/ 2- Contenue de l'ensemble/ Insert the bolts (A) with the washers (B) and the nuts (D) Kit Contents Kit Contents without tightening them.
  • Page 17 5- Mettre la partie centrale et la façade au niveau avant de serrer les écrous des deux caissons. Utiliser les boulons élévateur (1) pour lever Mettre la partie centrale et la façade au niveau avant de serrer ou baisser les produit. les écrous des deux caissons.
  • Page 18 6- Une fois la façade et la partie centrale ajustés, serrer les 6 écrous (D) du haut des caissons (Détail F) et ensuite serrer le 2 boulons (D) Une fois la façade et la partie centrale ajustées, serrer les 6 écrous au bas centre avant et arrière (Détail G-H).
  • Page 19 Vue avant/Front view Vue avant / Front view Detail G DETAIL G DETAIL H Detail H Vue arrière / Back view Page 19 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 20 7- Important, positionner le cordon d'étanchéité dans l'espace entre les deux caissons avant d'installer la portion centrale (M). IMPORTANT ! Positionner le cordon d'étanchéité dans l'espace Important, position the gasket rope in the space between the entre les deux caissons avant d'installer la portion centrale (M). two boxes before installing the central part (M).

  • Page 21: Installation Et Ajustement Du Dessus

    Boulon/Bolt 5/8" Lock washer 5/8" Lock washer 6 - Installation et ajustement du dessus / Installation and adjustment of the top 6. Installation et ajustement du dessus 6 - Installation et ajustement du dessus / Installation and adjustment of the top 1- Installer le portion centrale sans serrer les vis (F) / Installation and adjustment of the top Install the central part without tightening the screws (F).
  • Page 22 2- Loussée les vis de dessus ce qui va permettre de modifier le positionnement \ Desserrer les vis du dessus pour permettre de modifier Loosen the top screws which will allow the positioning to be modified. le positionnement. Loosen the top screws to allow the positioning to be modified. DETAIL J Detail J DETAIL K...
  • Page 23 Centrer la portion centrale du dessus (M) avec les deux caissons, 3- Centrer la portion centrale du dessus (M) avec les deux caissons, déplacer le dessus gauche (2) et droite (3) dans le sens de la flèche/ déplacer le dessus gauche (2) et droite (3) dans le sens de la flèche. Center the center part of the top (M) on the two boxes, move the top Center the center part of the top (M) on the two boxes, move the top left left (2) and right (3) in the direction of the arrow.
  • Page 24 4- Une fois la portion centrale bien positionné serrer les 4 vis (F) / Once the central part is well positioned tighten the 4 screws (F). Une fois la portion centrale bien positionnée, serrer les 4 vis (F). Once the central part is well positioned, tighten the 4 screws (F). DETAIL M Detail M Page 24...
  • Page 25 Appuyer le dessus gauche et droite sur la portion centrale (M) et serrer les vis (F). 5- Appuyer le dessus gauche et droite sur la portion centrale (M) et serrer les vis (F) / Press the top left and right on the central part (M) Press the top left and right on the central part (M) and tighten the screws (F).
  • Page 26 6- Il est important d'ajuster les dessus au même niveau, se servir de la portion centrale (M) comme référence. Il est important d'ajuster les dessus au même niveau en se servant de la portion centrale (M) comme référence. It is important to adjust the tops to the same level, It is important to adjust the tops to the same level use the central part (M) part as a reference using the central part (M) part as a reference.

  • Page 27: Retrait Des Pattes Temporaires

    7. Retrait des pattes temporaires 7 - Enlever pattes temporaires / Remove temporary legs Remove the temporary legs 1- Visser les boulons élévateur (1) et dévisser les 8 vis (4) \ Visser les boulons élévateurs (1) et dévisser les 8 vis (4). Screw the elevator bolts (1) and unscrew the 8 screws (4).
  • Page 28 2- Pour enlever les pattes temporaires (5) tirer dans le sens de la flèche et sortir les pattes de l'avant ou l'arrière du produit. / Pour enlever les pattes temporaires (5), tirer dans le sens de la flèche et sortir les pattes de l'avant ou de l'arrière de la cuisinière. To remove the temporary legs (5) pull in the direction of the arrow To remove the temporary legs (5), pull in the direction of the arrow and pull out the tabs from the front or back of the product.

  • Page 29: Assemblage Du Dessus

    8. Assemblage du dessus 8 - Assemblage du dessus / Top assembly Top assembly Installer les moulures du dessus (N-O-P). Ne serrez pas 1- Installer les moulures de dessus (N-O-P), ne pas serrer complètement les écrous (G) / complètement les écrous (G). Install top moldings (N-O-P), do not fully tighten nuts (G).
  • Page 30 Enlever la tige de trappe d'accès (6) pour l'installation des plaques de cuisson. Remove access hatch rod (6) for installation of cooking plates. 2- Enlever la tige de trappe d'accès (6) pour l'installation des plaques de cuisson / Remove access hatch rod (6) for installation of cooking plates. Page 30 Assembly Manual –...
  • Page 31 (Faire les étapes inverse de la page précédente). Install the top plate and reinstall access hatch rod (6) Installer la plaque de dessus (S) et réinstaller la tige de trappe (Do the reverse steps of the previous page). d'accès (6). (Faire les étapes inverses de la page précédente.) Install the top plate (S) and reinstall access hatch rod (6).
  • Page 32 cuisson (V) la croix de saint André vers le bas, ensuite déposer les plaques de cuissons (R-T) / Installer les protecteurs de plaques de cuisson (V) ; la croix de Saint- André vers le bas. Ensuite, déposer les plaques de cuisson (R-T). Install plate protectors (V) Install plate protectors (V);...
  • Page 33 Page 33 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 34 Centrer la plaque de dessus (S) avec la buse de cheminée. Positionner les plaques de cuisson (R-T) et les moulures (P-O-N) 5- Centrer la pièce de dessus (S) avec la buse de cheminée, ensuite en utilisant la plaque de dessus (S) comme référence. positionner les plaques de cuisson (R-T) et les moulures (P-O-N) Cette partie nécessite du temps pour avoir un ajustement parfait.
  • Page 35 6- Une fois le dessus positionné serrer les 10 boulons (G) / Une fois le dessus positionné, serrer les 10 boulons (G). Tighten the 10 bolts (G) when the top adjustment is done. Tighten the 10 bolts (G) when the top adjustment is done. DETAIL R Detail R 7/16"...
  • Page 36 Installation des moulures décoratives. Installation of decorative moldings. 8.7.1 Plier à la main les moulures décoratives (Q). Fold by hand the decorative moldings (Q). 7.1- Plier à la main les moulures décoratives (Q) / Fold by hand the decorative moldings (Q). Page 36 Assembly Manual –...
  • Page 37 8.7.2 Installer la moulure avant et arrière du produit (Q) à l'aide de l'écrou 7.2- Installer la moulure avant et arrière du produit (Q) à l'aide de papillon (H). l'écrou papillon (H)/ Install the front and rear molding of the product (Q) using wing nut (H).
  • Page 38 Vue du dessous/ Vue du dessous / Bottom view Bottom view DETAIL T Detail T Detail U DETAIL U Page 38 Assembly Manual – Chic-Choc woodburning cookstove...

  • Page 39: Assemblage De Finition Finishing Assembly

    5/8" Lock washer Washer rectangular Vis/Screw 9. Assemblage de finition Finishing assembly Assembler le tiroir à cendres et la porte d'accès. Assemble Ash Drawer and Access Door. 9 - Assemblage de finition/Finishing assembly PL31249 (2x) #PL75281 (4x) 4 - 20 #30255 (6x) PL24382 (2x) #30124 (8x)
  • Page 40 PL75292 (1x) Support de Porte/ Door bracket #PL75292 (1x) Support de Porte Door bracket Page 40 Assembly Manual – Chic-Choc woodburning cookstove...
  • Page 41 #30484 (2x) PL75296 (1x) 1/4 - 20 X 1/2" Plaque bouchon/ Installation de la trappe d'accès Écrou papillon/ Cap plate Trap installation Wing nut PL75296 (1x) Plaque bouchon Cap plate #30484 (9x) 1/4 - 20 X 1/2" Écrou papillon / Wing nut Page 41 Manuel d'assemblage –...
  • Page 42 Installer le tiroir à cendres et la porte d'accès. Install the ashes drawer and the access door. Page 42 Assembly Manual – Chic-Choc woodburning cookstove...
  • Page 43 Page 43 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 44 6- Installer les poignées de porte et de tige de trappe / Installer les poignées de porte et de la trappe du contrôle d'air. Install door and inlet trap rod handles Install door and inlet trap handles. #30025 (2x) #30187 (2x) #31234 (2x) #30025 (2x) #30025 (2x)
  • Page 45 #30102 (1x) #30102 Poignée de contrôle d'air Poignée de controle d'air/ Air control handle Air control handle 5/64" Page 45 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 46 8- Faire le pli au dos du produit, il servira de crochet pour l'outil de manipulation/ Make the fold on the back of the product, it will serve as a hook for the handling tool Faire le pli au dos du produit qui servira de crochet pour l'outil de manipulation.
  • Page 47 Page 47 Manuel d'assemblage – Cuisinière à bois Chic-Choc...
  • Page 48 It is a copyrighted document. Resale is strictly prohibited. The manufacturer 418-908-8002 may update this document from time to time and cannot be responsible for https://www.drolet.ca/ problems, injuries, or damages arising out of the use of information contained tech@sbi-international.com in any document obtained from unauthorized sources.
