Cooper QuickLink MicroEdge HLB4 Installation Instructions Manual

IB518414ML
Halo QuickLink Low Voltage Lighting System - 0-10V Dimming
®
MicroEdge™ HLB4 and HLB6 Installation Instructions
Système d'éclairage basse tension QuickLink Halo
Instructions d'installation des luminaires HLB4 et HLB6 MicroEdge
Sistema de iluminación de bajo voltaje Halo
Instrucciones de instalación de MicroEdge™ HLB4 y HLB6
Packaging Contents / Contenu de l'emballage / Contenidos del embalaje

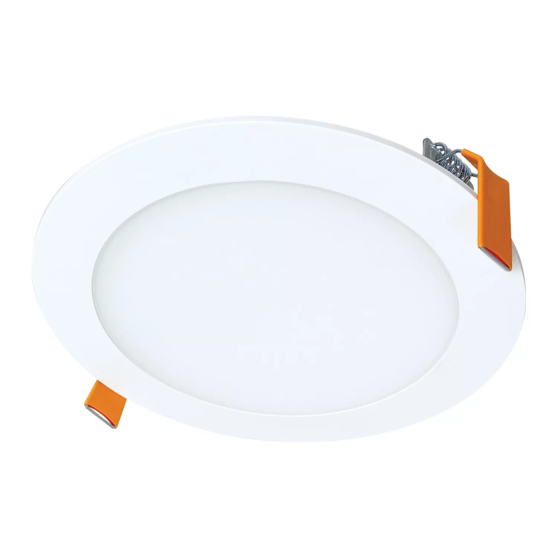

A. HLB and connector, round
Selector Switch (2700K, 3000K, 3500K, 4000K, 5000K)
Choose your favorite correlated color temperature (CCT) from 5
options using the switch
Sélecteur (2700K, 3000K, 3500K, 4000K, 5000K)
Choisissez votre température de couleur corréléé préféréé (CCT) de
5 options en utilisant le commutateur.
Interruptor selector (2700K, 3000K, 3500K, 4000K, 5000K)
Elija su temperatura favorita de color correlacionada (CCT) de
5 opciones utilizando el interruptor.
ITEMS REQUIRED
(Purchase separately)
• Safety Glasses
• Gloves
• Hole/Drywall Saw
• Wire clamp(s)
• Flathead Screwdriver
IMPORTANT SAFETY INSTRUCTIONS
Read and follow these instructions and heed all
warnings, including those on the product. Failure to
do so may result in serious bodily injury or property
damage.
When using product, basic precautions should
always be followed, including the following:
Read and follow these instructions.
•
HALO recessed luminaires (fixtures) are
®
•
designed to meet the latest NEC
requirements and are certified in full compliance
with UL. Before attempting installation of any
recessed lighting luminaire check your local
electrical code. This code sets the wiring
standards for your locality and should be
carefully studied before starting.
SAVE THESE INSTRUCTIONS AND WARNINGS.
HLB y conector, rond
HLB et connecteur, redondo
B. seleCCTable Switch
Commutateur SeleCCTable
Interruptor de CCT seleccionable
ARTICLES NÉCESSAIRES
(à acheter séparément)
• Lunettes de sécurité
• Gants
• Scie à cloison sèche/à cloche
• Attache-fil(s)
• Tournevis à tête plate
IMPORTANTES INSTRUCTIONS DE
SÉCURITÉ
Lisez et suivez ces instructions et tenez compte de
tous les avertissements, y compris ceux figurant
sur le produit. Le non-respect de cette instruction
peut entraîner des blessures corporelles graves ou
des dommages matériels.
Des précautions de base doivent être suivies lors de
l'utilisation de ce produit, incluant :
Lisez et suivez ces instructions.
•
Les luminaires encastrés (appareils d'éclairage)
•
HALO® sont conçus pour répondre aux
plus récentes exigences de la NEC et sont
homologués UL/cUL et entièrement conforme
à la norme de l'UL. Avant de commencer
l'installation d'un éclairage encastré quelconque,
vérifiez votre code électrique local. Ce code
établit les normes de câblage pour votre localité
et doit être étudié attentivement avant de
commencer.
CONSERVEZ CES INSTRUCTIONS ET CES
AVERTISSEMENTS.
®
QuickLink - Regulación 0-10 V
®
C. Twist Connector
Connecteur à insertion rapide
Conector giratorio
D. Power Supply and Junction Box
Alimentation électrique et boîte de jonction
Fuente de alimentación y caja de derivación
F. Cable Termincation Cap
Capuchon de terminaison de câble
Tapa de terminación de cable
ARTÍCULOS NECESARIOS
(se compran por separado)
• Gafas de seguridad
• Guantes
• Sierra perforadora/para paneles de yeso
• Abrazadera(s) para cables
• Destornillador de cabeza plana
INSTRUCCIONES IMPORTANTES DE
SEGURIDAD
Lea y siga estas instrucciones y preste atención
a todas las advertencias, incluidas las que se
encuentran en el producto. El incumplimiento
de estas instrucciones podría provocar lesiones
personales graves o daños a la propiedad.
Al utilizar el producto, siempre se deben seguir las
precauciones básicas, incluído lo siguiente:
•
•
GUARDE ESTAS INSTRUCCIONES Y
ADVERTENCIAS.
INS #
– Gradation de 0 à 10 V
MC
E. Low Voltage Cable
Câble basse tension
Cable de bajo voltaje
G. Power Supply Cable label
Étiquette d'alimentation électrique
Etiqueta de la fuente de alimentación
Lea y siga estas instrucciones.
Las luminarias empotradas HALO® e(luminarias)
stán diseñadas para cumplir con los requisitos
más recientes del Código Eléctrico Nacional
(NEC) y están plenamente certificadas por su
cumplimiento con UL. Antes de comenzar la
instalación de su luminaria empotrada verifique
el código local. Este código fija los estándares de
cableados de su localidad y debe ser estudiado
cuidadosamente antes de comenzar.
