l'affichage pour évaluer les performances actuelles du sonar, afin de les comparer avec les résultats
que vous obtiendrez une fois le transducteur à l'intérieur de la coque.
3. Placez le corps du transducteur face vers le bas, à l'emplacement de montage identifié dans la
coque, extrémité pointue vers la proue (Figure 26).
4. Remplissez la coque avec assez d'eau pour submerger le corps du transducteur. Maintenez le
transducteur en position à l'aide d'un sac rempli de sable ou d'un autre objet lourd. Le transducteur
ne peut transmettre dans l'air. L'eau élimine l'air se trouvant entre le transducteur et la coque et
remplit les cavités de la surface rugueuse en fibre de verre.
5. Observez l'affichage sonar à l'écran et comparez les résultats avec ceux obtenus à l'étape 2, en vous
assurant que le bateau est au même endroit qu'il était lorsque vous avez effectué les observations
à l'étape 2. Si les résultats sont comparables, passez à l'étape 6. Sinon, trouvez un autre
emplacement à l'intérieur de la coque et répétez les étapes 3 à 5.
6. Observez l'écran de la tête de commande en naviguant à des vitesses et à des profondeurs variées.
Si le rendement en profondeur est requis, testez le transducteur dans des eaux de la profondeur
désirée. Si le rendement est acceptable, passez à l'étape 7. Sinon, répétez les étapes 3 à 6.
7. Lorsque vous aurez déterminé le meilleur emplacement de montage grâce aux étapes ci-dessus,
marquez la position du transducteur.
3.
Acheminement du câble
1. Après avoir déterminé l'emplacement de montage et marqué la position du transducteur,
acheminez le câble du transducteur jusqu'à la tête de commande.
4.
Montage permanent du transducteur
1. Assurez-vous que la position du transducteur est marquée.
2. Vous pourriez avoir à débrancher le câble de la tête de commande et à le réacheminer.
3. Retirez l'eau de l'intérieur de la coque et asséchez à fond la surface de montage. Si la zone d'installation
est très rugueuse, vous pourriez avoir à la sabler afin d'obtenir une surface de montage lisse.
4. Mélangez lentement et complètement une quantité suffisante d'adhésif époxyde en deux parties.
Évitez de piéger des bulles d'air dans le mélange.
5. Appliquez une couche d'adhésif époxyde sur la face du transducteur et à l'intérieur de la coque
(Figures 26 et 29).
6. Collez le transducteur en position en le tournant légèrement dans le but d'éliminer l'air piégé
dessous, en gardant l'extrémité pointue du corps du transducteur vers la proue (Figure 29).
REMARQUE : Le fonctionnement adéquat requiert que l'extrémité pointue du corps du transducteur soit
orientée vers la proue.
7. Placez un poids sur le transducteur afin qu'il ne puisse se déplacer pendant que l'adhésif durcit.
REMARQUE : Il n'est pas nécessaire d'avoir de l'eau à l'intérieur de la coque lorsque l'adhésif durcit.
8. Si vous avez débranché le câble du transducteur au début de cette procédure, rebranchez-le à la
tête de commande.
REMARQUE : Ni l'eau, ni l'essence, ni l'huile n'affecteront le rendement du transducteur.

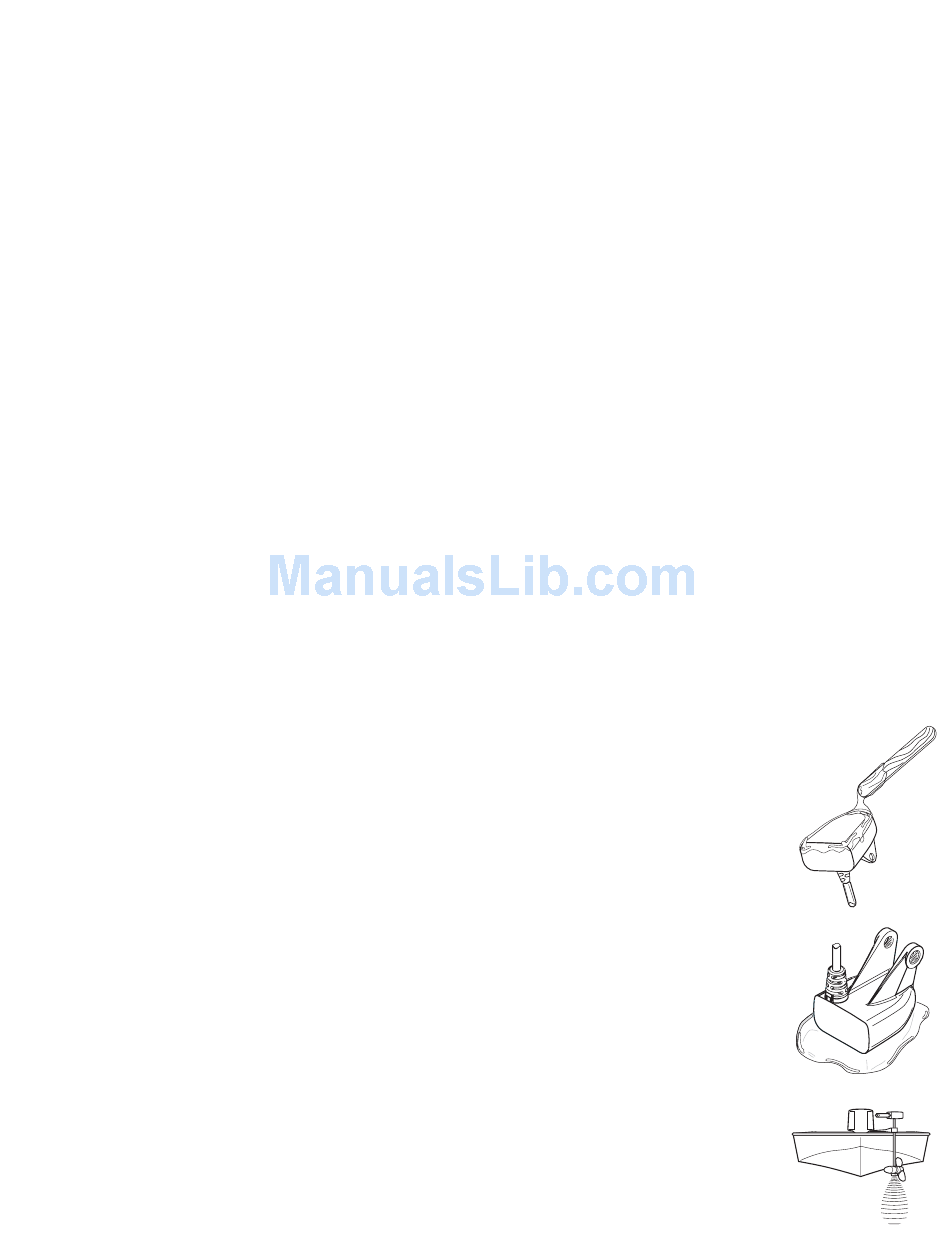

Figure 28
Figure 29
Figure 30
