NPR 032 IE-A22 Original-Bedienungsanleitung ........
Page 5: De Original-Bedienungsanleitung
Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien Elektrogeräte und Akkus nicht in den Hausmüll werfen Hilti Li-Ion-Akku Hilti Ladegerät 1.2.3 Symbole in Abbildungen Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung.
Page 6 Gleichstrom Das Gerät unterstützt NFC-Technologie, die mit iOS- und Android-Plattformen kompatibel ist. Li-Ionen Akku Verwendete Hilti Li-Ion-Akku Typenreihe. Beachten Sie die Angaben im Kapitel Bestimmungsgemäße Verwendung. Benutzen Sie den Akku niemals als Schlagwerkzeug. Lassen Sie den Akku nicht fallen. Verwenden Sie keinen Akku, der einen Schlag erhalten hat oder anderweitig beschädigt ist.
Page 7 schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. ▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. ▶...
Page 8 Pressungen führen und bergen ein Sicherheitsrisiko für den Bediener. Pressgeräte müssen nach spätestens 15.000 Pressungen, mindestens aber einmal jährlich einer Inspektion durch den Hilti Service unterzogen werden. Pressbacken und -ringe müssen jährlich durch den Hilti Service gewartet werden.
Page 9 Es ist zum Verpressen von Fittings für die Verbindung von Verbund, Kupfer (Cu) und Stahlrohren bestimmt. • Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 22. • Verwenden Sie für diese Akkus nur von Hilti freigegebene Ladegeräte. Weitere Informationen finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Möglicher Fehlgebrauch •...
Page 10 Abfrage des Ladezustandes nicht möglich. Bei blinkenden LEDs der Anzeige des Akkus beachten Sie bitte die Hinweise im Kapitel Hilfe bei Störungen. Lieferumfang Pressgerät, Bedienungsanleitung. Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Technische Daten NPR 032 IE-A22...
Page 11 Akku Akkubetriebsspannung 21,6 V Umgebungstemperatur bei Betrieb −17 ℃ … 60 ℃ Lagertemperatur −20 ℃ … 40 ℃ Akkutemperatur bei Ladebeginn −10 ℃ … 45 ℃ Bedienung Arbeitsvorbereitung WARNUNG Verletzungsgefahr durch unbeabsichtigter Anlauf! ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass das dazugehörende Produkt ausgeschaltet ist. ▶...
Page 12 5. Drehen Sie den Verriegelungsbolzen gegen den Uhrzeigersinn bis zum Anschlag. 6. Ziehen Sie den Verriegelungsbolzen heraus. 7. Nehmen Sie die Adapterbacken nach vorne aus dem Produkt. Hilti Fallsicherung (optional) montieren ACHTUNG Beschädigung des Produkts und/oder der Fallleine. Durch unsachgemäße Handhabung kann es zu Beschädigung des Produkts und/oder der Fallleine kommen.
Page 13 Zur Vermeidung von Schäden wird empfohlen, bei Arbeiten in erhöhter Position die Hilti Fallsicherung zu verwenden. Die Fallsicherung ermöglicht die Befestigung von Halteseilen/Haltebändern. Nationale Richtlinien für Arbeiten in erhöhter Position sind, während der Arbeit mit dem Produkt, unbedingt zu beachten.
Page 14 Funktion. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von Hilti freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group Transport und Lagerung von Akku-Werkzeugen und Akkus...
Page 15 ▶ Kontrollieren Sie Produkt und Akkus vor jeder Verwendung sowie vor und nach längerer Lagerung auf Beschädigungen. Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Pressgerät ist nicht funktionsfähig Störung Mögliche Ursache Lösung...
Page 16: En Original Operating Instructions
▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 17 The power tool supports near-field communication (NFC) technology, which is compatible with iOS and Android platforms. Li-ion battery Hilti Li-ion battery type series used. Observe the information given in the section headed Intended use. Never use the battery as a striking tool.
Page 18 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 19 ▶ Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. ▶ Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from moving parts.
Page 20 Allow the battery to cool down. If it is still too hot to touch after an hour, the battery is faulty. Contact Hilti Service. Description...
Page 21 If the LEDs of the charge state indicator flash, follow the instructions in the 'Troubleshooting' section. Items supplied Crimping / pressing tool, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group Technical data NPR 032 IE-A22 Rated voltage 21.6 V...
Page 22 Noise values Sound (power) level (L 80 dB(A) Uncertainty for the sound power level (K 2.5 dB(A) Emission sound pressure level (L 70 dB(A) Uncertainty for the sound pressure level (K 2.5 dB(A) Vibration values Total vibration (during operation) (a) 2.5 m/s²...
Page 23 Never operate the product without the crimping jaws installed. In order to ensure correct crimping / pressing and to ensure that the tool functions reliably and safely, only the crimping / pressing jaws approved by the system manufacturer / tool manufacturer for use with the tool may be used.
Page 24 ▶ Do not use a metal chain as a retaining leash. Do not use retaining leashes longer than 6 ft (2 m). To avoid damage and injury, when working at a height it is advisable to use the Hilti retaining strap.
Page 25 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with your product can be found at your Hilti Store or online at: www.hilti.group...
Page 26 Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. The crimping / pressing tool is not in working order. Malfunction Possible cause...
Page 27: Nl Originele Handleiding
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 28 De volgende symbolen kunnen op het product worden gebruikt: Gevaar voor beknelling! Gelijkstroom Het apparaat ondersteunt NFC-technologie die compatibel is met iOS- en Android-platforms. Liion-accu Gebruikte Hilti Li-ion-accu typeserie. De gegevens in het hoofdstuk Correct gebruik in acht nemen. Gebruik de accu nooit als hamer. Nederlands 2188465...
Page 29 De typeaanduiding en het serienummer staan op het typeplaatje. ▶ Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan onze dealers of service-centers. Productinformatie Persgereedschap NPR 032 IE-A22 Generatie Serienr. Conformiteitsverklaring Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn.
Page 30 Veiligheid van personen ▶ Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het elektrisch gereedschap niet wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan tot ernstig letsel leiden.
Page 31 ▶ De accu's mogen niet uit elkaar genomen, ineengedrukt, tot boven 80 °C (176 °F) worden verhit of verbrand. ▶ Gebruik of laad geen accu's die aan stootbelasting zijn blootgesteld, van hoger dan een meter gevallen zijn of op een andere manier beschadigd zijn. Neem in dit geval contact op met de Hilti Service. 2188465 Nederlands...
Page 32 • Gebruik voor dit product alleen de Hilti Li-ion-accu's van de typeserie B 22. • Gebruik voor deze accu's alleen de door Hilti goedgekeurde acculaders. Meer informatie vindt u in uw Hilti Store of onder: www.hilti.group Mogelijk onjuist gebruik •...
Page 33 Standaard leveringsomvang Persgereedschap, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group Technische gegevens NPR 032 IE-A22 Nominale spanning 21,6 V Gewicht volgens EPTA Procedure 01 inclusief accu B22⁄8.0 3,3 kg Perstijd ≈ 7 s max.
Page 34 De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. Accu laden 1. Lees vóór het opladen de handleiding van de acculader door. 2. Let erop dat de contacten van de accu en de acculader schoon en droog zijn. 3.
Page 35 ▶ Geen metalen ketting als vallijn gebruiken. Geen vallijn gebruiken met een lengte van meer dan 6 ft (2 m). Om schade te voorkomen wordt geadviseerd om bij werkzaamheden op grotere hoogten de Hilti valbeveiliging te gebruiken. De valbeveiliging maakt de bevestiging van touwen of banden mogelijk.
Page 36 3. Trek de beide lippen van de valbeveiliging uit de sleuven in de voet van het apparaat en verwijder de valbeveiliging. 4. Breng de accu weer aan. 5.11 Persverbinding maken WAARSCHUWING Gevaar! Gevaar van ontstnappend gas door persing binnen gasleidingnetten! ▶...
Page 37 (bijvoorbeeld in water dompelen of in de regen laten staan). Wanneer een accu doornat is, behandelt u de accu als een beschadigde accu. Isoleer deze in een niet-brandbare bus en neem contact op met de Hilti Service. •...
Page 38 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk.
Page 39: Fr Notice D'utilisation Originale
Onder de volgende link vindt u de tabel met gevaarlijke stoffen: qr.hilti.com/r7794692. Aan het einde van deze documentatie vindt u een link naar de RoHS-tabel, als QR-code. Fabrieksgarantie ▶ Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti-dealer. Notice d'utilisation originale Indications relatives à la documentation À...
Page 40 L'appareil prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Accu lithium-ions Série de type d'accu Li-Ion Hilti utilisée. Observer les instructions au chapitre Utilisation conforme à l'usage prévu. Ne jamais utiliser l'accu comme outil de percussion.
Page 41 La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation). Sécurité sur le lieu de travail ▶...
Page 42 Utilisation et maniement de l'outil électroportatif ▶ Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu. ▶...
Page 43 Les sertisseuses doivent être soumises à une inspection après 15.000 sertissages ou au moins une fois par an effectuée par le S.A.V. Hilti. Les mors et anneaux de serrage doivent être confiés une fois par an au S.A.V. Hilti pour l'entretien.
Page 44 5 secondes après avoir relâché le variateur électronique de vitesse. Si les LED de l'affichage de l'accu clignotent, se reporter au chapitre Aide au dépannage. Éléments livrés Sertisseuse, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Français 2188465...
Page 45 Caractéristiques techniques NPR 032 IE-A22 Tension de référence 21,6 V Poids selon EPTA Procedure 01 avec accu B22⁄8.0 3,3 kg Temps de sertissage ≈ 7 s Force de sertissage max. 32 kN Température de stockage −20 ℃ … 70 ℃...
Page 46 3. Charger l'accu à l'aide d'un chargeur homologué. → Page 40 Introduction de l'accu AVERTISSEMENT Risque de blessures du fait d'un court-circuit ou de la chute de l'accu ! ▶ Avant d'insérer l'accu dans l'appareil, s'assurer que les contacts de l'accu et les contacts sur le produit sont exempts de corps étrangers.
Page 47 6. Retirer la goupille de verrouillage. 7. Sortir les mors adaptateurs vers l'avant hors du produit. Montage de la sécurité anti-chute Hilti (en option) ATTENTION Risque d'endommagement du produit et/ou du harnais. Il y a risque d'endommagement du produit et / ou du harnais en cas de maniement non conforme.
Page 48 Éviter d'exposer inutilement l'accu à la poussière ou à la saleté. Ne jamais exposer l'accu à une forte humidité (par exemple en l'immergeant dans de l'eau ou en le laissant sous la pluie). Si l'accu a été trempé, le traiter comme un accu endommagé. L'isoler dans un récipient ininflammable et s'adresser au S.A.V. Hilti. Français 2188465...
Page 49 Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés par Hilti convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group...
Page 50 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 51: Es Manual De Instrucciones Original
Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. Manual de instrucciones original Información sobre la documentación...
Page 52 La herramienta admite la tecnología NFC, compatible con plataformas iOS y Android. Batería de Ion-Litio Serie utilizada de baterías de Ion-Litio Hilti. Consulte las indicaciones recogidas en el capítulo Uso conforme a las prescripciones. Nunca utilice la batería como herramienta de percusión.
Page 53 de las instrucciones que se describen a continuación podría provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas. El término «herramienta eléctrica» empleado en las indicaciones de seguridad se refiere a herramientas eléctricas portátiles, ya sea con cable de red o sin cable, en caso de ser accionadas por batería.
Page 54 y tenga larga experiencia en su uso. Una actuación negligente puede provocar lesiones graves en cuestión de segundos. Uso y manejo de la herramienta eléctrica ▶ No sobrecargue la herramienta. Utilice la herramienta eléctrica adecuada para el trabajo que se dispone a realizar.
Page 55 El Servicio Técnico de Hilti se ocupará de la inspección de las prensadoras una vez se hayan realizado como máximo 15 000 prensados y, en cualquier caso, al menos una vez al año.
Page 56 Si los LED del indicador de la batería parpadean, observe las indicaciones del capítulo «Ayuda en caso de averías». Suministro Prensadora, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group Español 2188465...
Page 57 Datos técnicos NPR 032 IE-A22 Tensión nominal 21,6 V Peso según EPTA Procedure 01, incluida la batería B22⁄8.0 3,3 kg Tiempo de prensado ≈ 7 s Fuerza de prensado máx. 32 kN Temperatura de almacenamiento −20 ℃ … 70 ℃...
Page 58 3. Cargue la batería en un cargador autorizado. → página 52 Colocación de la batería ADVERTENCIA Riesgo de lesiones por cortocircuito o caída de la batería. ▶ Antes de insertar la batería, asegúrese de que los contactos de la batería y del producto estén libres de cuerpos extraños.
Page 59 ▶ No utilice cadenas de metal como cuerdas. No utilice cuerdas de más de 2 m (6 ft) de longitud. Para evitar posibles daños, se recomienda utilizar la protección en caso de caída de Hilti cuando se trabaje en una posición elevada.
Page 60 5.11 Ejecución de la operación de prensado ADVERTENCIA ¡Peligro! ¡Peligro de fuga de gas al prensar en redes de distribución de gas! ▶ Nunca realice prensados en las redes de distribución de gas, a menos que haya una aprobación explícita por parte del proveedor del sistema en relación con esta herramienta y los accesorios especialmente inspeccionados.
Page 61 Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y consumibles originales. Las piezas de repuesto, los consumibles y los accesorios autorizados por Hilti se pueden consultar en su Hilti Store o en: www.hilti.group Transporte y almacenamiento de las baterías y sus herramientas Transporte PRECAUCIÓN...
Page 62 ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. Los productos Hilti están fabricados en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales.
Page 63: Pt Manual De Instruções Original
Pregunte al Servicio de Atención al Cliente de Hilti o a su asesor de ventas. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos. RoHS (Directiva sobre restricciones de la utilización de sustancias peligrosas) Puede ver la tabla de sustancias peligrosas en el siguiente enlace: qr.hilti.com/r7794692.
Page 64 A ferramenta suporta a tecnologia NFC que é compatível com plataformas iOS e Android. Bateria de iões de lítio Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projectada.
Page 65 Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência.
Page 66 ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo.
Page 67 Os aparelhos de aperto devem ser submetidos a uma inspecção no Centro de Assistência Técnica Hilti, o mais tardar, após 15 000 apertos, ou, no mínimo, uma vez por ano. A manutenção das garras e anéis de aperto tem de ser efectuada todos os anos pelo Centro de Assistência Técnica Hilti.
Page 68 Se os LED da indicação da bateria estiverem a piscar, leia as indicações no capítulo Ajuda em caso de avarias. Incluído no fornecimento Aparelho de aperto, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Português 2188465...
Page 69 Características técnicas NPR 032 IE-A22 Tensão nominal 21,6 V Peso de acordo com o EPTA Procedure 01 incluindo bateria B22⁄8.0 3,3 kg Tempo de aperto ≈ 7 s máx. força de aperto 32 kN Temperatura de armazenagem −20 ℃ … 70 ℃...
Page 70 Colocar a bateria AVISO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente. 1.
Page 71 ▶ Não utilize correntes metálicas como corda de segurança. Não utilize cordas de segurança com um comprimento superior a 6 pés (2 m). Para evitar danos recomenda-se a utilização do dispositivo de segurança da Hilti ao efectuar trabalhos em posição elevada.
Page 72 Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti. Português 2188465...
Page 73 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group Transporte e armazenamento de ferramentas a bateria e baterias...
Page 74 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 75: It Istruzioni Originali
Na parte final desta documentação encontra sob a forma de código QR uma hiperligação para a tabela RoHS. Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. Istruzioni originali Dati per la documentazione In riferimento alla presente documentazione •...
Page 76 L'apparecchio supporta la tecnologia NFC, compatibile con piattaforme iOS e Android. Batteria agli ioni di litio Serie di batteria al litio Hilti utilizzata. Attenersi alle indicazioni riportate nel capitolo Utilizzo conforme. Non utilizzare in alcun caso la batteria come attrezzo a percussione.
Page 77 Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico. La mancata osservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri.
Page 78 ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. ▶ Non farsi ingannare da un falso senso di sicurezza e non ignorare le norme di sicurezza degli attrezzi elettrici, neanche quando si ha dimestichezza con l'attrezzo in seguito ad un uso frequente.
Page 79 ▶ Non utilizzare o caricare batterie che hanno ricevuto un colpo, che sono cadute da oltre un metro o che si sono danneggiate in altro modo. In questo caso contattate sempre il vostro Centro riparazioni Hilti. ▶ Quando la batteria è troppo calda al tatto, è possibile che sia difettosa. Collocare la batteria in un luogo visibile e non infiammabile ad una distanza sufficiente dai materiali infiammabili.
Page 80 Se i LED dell'indicatore della batteria lampeggiano, attenersi alle indicazioni riportate nel capitolo Supporto in caso di anomalie. Dotazione Pressatrice, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group Italiano 2188465...
Page 81 Dati tecnici NPR 032 IE-A22 Tensione nominale 21,6 V Peso secondo EPTA Procedure 01, comprensivo di batteria B22⁄8.0 3,3 kg Durata della compressione ≈ 7 s Forza di compressione max 32 kN Temperatura di magazzinaggio −20 ℃ … 70 ℃...
Page 82 3. Caricare la batteria con un caricabatteria omologato. → Pagina 76 Inserimento della batteria AVVERTIMENTO Pericolo di lesioni a causa di cortocircuito o caduta della batteria! ▶ Prima di inserire la batteria nel prodotto, accertarsi che sui contatti della batteria e su quelli del prodotto non siano presenti corpi estranei.
Page 83 6 ft (2 m). Per evitare danni, in caso di interventi in posizione rialzata, si raccomanda di utilizzare il dispositivo di sicurezza contro l'azionamento involontario in caso di caduta Hilti. Tale dispositivo consente il fissaggio di funi/nastri di ritegno.
Page 84 Evitare che la batteria venga esposta inutilmente a polvere o sporcizia. Mai esporre la batteria a elevata umidità (ad es. non immergere in acqua né esporre a pioggia). Se un batteria è stata bagnata, trattarla come una batteria danneggiata. Isolarla in un contenitore non infiammabile e rivolgersi al Centro Riparazioni Hilti. Italiano 2188465...
Page 85 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori autorizzati da Hilti per il vostro prodotto sono disponibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group...
Page 86 ▶ Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti. ▶ Smaltire le batterie in modo che non possano finire in mano ai bambini. ▶ Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.
Page 87: Da Original Brugsanvisning
Al link seguente trovate la tabella delle sostanze pericolose: qr.hilti.com/r7794692. Alla fine di questa documentazione trovate un codice QR che consente di accedere alla tabella RoHS. Garanzia del costruttore ▶ In caso di domande sulle condizioni di garanzia, rivolgersi al partner locale Hilti. Original brugsanvisning Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation...
Page 88 Maskinen understøtter NFC-teknologi, som er kompatibel med iOS- og Android-platforme. Lithium-ion-batteri Anvendt Hilti lithium-ion-batteriserie. Overhold oplysningerne i kapitlet Tilsigtet anvendelse. Brug aldrig batteriet som slagværktøj. Lad ikke batteriet falde på gulvet. Brug ikke et batteri, der har fået et slag eller på anden vis er beskadiget.
Page 89 Arbejdspladssikkerhed ▶ Sørg for at holde arbejdsområdet ryddeligt og godt oplyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. ▶ Brug ikke elværktøj i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe. ▶...
Page 90 Presseværktøjer skal senest efter 15.000 sammenpresninger, dog mindst én gang om året, efterses af Hilti Service. Pressekæber og -ringe skal serviceres årligt af Hilti Service. ▶ Trykprøv efterfølgende det sammenpressede rørsystem for at undgå utætheder (f.eks. på grund af forkert anvendelse).
Page 91 ▶ Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Anbring batteriet på et overskueligt, ikke-brændbart sted med tilstrækkelig afstand til brændbare materialer. Lad batteriet køle af. Hvis batteriet efter en time fortsat er for varmt til at kunne røres, er det er defekt. Kontakt Hilti Service. Beskrivelse...
Page 92 Hvis lysdioderne på batteriets indikator blinker, henvises til beskrivelsen i kapitlet Fejlafhjælpning. Leveringsomfang Presseværktøj, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group Tekniske data NPR 032 IE-A22 Nominel spænding 21,6 V Vægt i henhold til EPTA Procedure 01 inklusive batteri B22⁄8.0...
Page 93 Betjening Forberedelse af arbejdet ADVARSEL Fare for personskader på grund af utilsigtet start! ▶ Før isætning af batteriet skal du kontrollere, at det tilhørende produkt er slukket. ▶ Fjern batteriet fra maskinen, inden du foretager indstillinger eller skifter tilbehørsdele på den. Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på...
Page 94 ▶ Anvend ikke metalkæder som faldline. Anvend ikke faldliner, som er længere end 2 m. Til forebyggelse af skader anbefales det at anvende Hilti faldsikringen ved opgaver i højden. Faldsikringen muliggør fastgørelse af holdereb/holderemme. Nationale retningslinjer for opgaver udført i højden skal altid overholdes under arbejdet med produktet.
Page 95 3. Fastgør faldsikringen med de tilhørende skruer. 4. Sæt batteriet på plads igen. 5.10 Afmontering af Hilti faldsikring (ekstratilbehør) 1. Fjern batteriet. 2. Skru skruerne i faldsikringen ud. 3. Træk faldsikringens to lasker ud af slidserne på værktøjets fod, og tag faldsikringen af.
Page 96 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som Hilti har godkendt, finder du i din Hilti Store eller under: www.hilti.group Transport og opbevaring af batteridrevet værktøj og batterier...
Page 97 ▶ Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem. ▶ Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma. Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes.
Page 98: Sv Originalbruksanvisning
Under følgende link finder du tabellen med farlige stoffer: qr.hilti.com/r7794692. Et link til RoHS-tabellen finder du i slutningen af denne dokumentation som QR-kode. Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Originalbruksanvisning Uppgifter för dokumentation...
Page 99 Verktyget stöder NFC-teknik, som är kompatibel med iOS- och Android-plattformar. Litiumjonbatteri Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning. Använd aldrig batteriet som slaginstrument. Låt inte batteriet falla ner på marken. Använd inte batterier som har utsatts för slag eller på annat sätt har skadats.
Page 100 Säker arbetsmiljö ▶ Håll arbetsområdet rent och väl belyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. ▶ Arbeta inte med elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna. ▶...
Page 101 Pressverktyg ska senast efter 15 000 pressningar eller minst en gång om året genomgå inspektion av Hilti-service. Pressbackar och -ringar ska genomgå underhåll av Hilti-service en gång om året.
Page 102 ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avstånd från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti-service. Beskrivning Produktöversikt...
Page 103 Läs anvisningarna i kapitlet Felsökning om lysdioderna för batteriindikering börjar blinka. Leveransinnehåll Pressverktyg, bruksanvisning. Dessutom finns fler godkända systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group Teknisk information NPR 032 IE-A22 Märkspänning...
Page 104 Användning Förberedelser för arbete VARNING Risk för personskada till följd av oavsiktlig start! ▶ Kontrollera att produkten är avstängd innan du sätter i batteriet. ▶ Ta alltid bort batteriet innan du gör några inställningar på verktyget eller byter tillbehörsdelar. Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. Laddning av batteri 1.
Page 105 ▶ Använd aldrig metallkedjor som säkringslina. Använd inte säkringslinor som är längre än 6 ft (2 m). För att minska risken för skador rekommenderar vi att Hilti-fallsäkring används vid arbeten på höjd. Med fallsäkringen kan du säkra verktyget med fästlinor/-remmar.
Page 106 3. Sätt fast fallsäkringen med tillhörande skruvar. 4. Sätt i batteriet igen. 5.10 Demontera Hilti-fallsäkring (tillval) 1. Ta ur batteriet. 2. Skruva loss fallsäkringens skruvar. 3. Dra ut de båda flikarna på fallsäkringen ur springorna i verktygsfoten och ta av fallsäkringen.
Page 107 ▶ Kontrollera produkt och batterier före varje användning samt före och efter längre tids förvaring för att se till att de inte är skadade. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. 2188465...
Page 108 ▶ Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.
Page 109: No Original Bruksanvisning
RoHS (föreskrifter för begränsning av användningen av farliga ämnen) Använd den här länken för att komma till tabellen över farliga ämnen: qr.hilti.com/r7794692. En länk till RoHS-tabellen hittar du i slutet på det här dokumentet i form av en QR-kod. Tillverkargaranti ▶...
Page 110 Maskinen støtter NFC-teknologi som er kompatibel med iOS- og Android-plattformer. Li-ion-batteri Brukt Hilti Li-Ion-batteriserie. Følg anvisningene i kapitlet Forskriftsmessig bruk. Bruk aldri batteriet som slagverktøy. Ikke mist ned batteriet. Ikke bruk et batteri som har vært utsatt for støt eller er skadet på annen måte.
Page 111 ▶ Bruk ikke elektroverktøyet i eksplosjonsfarlige omgivelser hvor det befinner seg brennbare flytende stoffer, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. ▶ Hold barn og andre personer på sikker avstand mens elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over verktøyet.
Page 112 Etter senest 15 000 pressinger, og minst en gang i året må pressverktøyene leveres inn til kontroll av Hilti service. Presskjevene og -ringene må en gang i året vedlikeholdes på et Hilti servicesenter.
Page 113 Til dette produktet må det bare brukes Hilti Li-ion-batterier i serien B 22. • Til disse batteriene må det bare brukes ladere som er godkjent av Hilti. Du finner mer informasjon i nærmeste Hilti Store eller under: www.hilti.group Mulig feilbruk •...
Page 114 å sjekke ladenivået. Ved blinkende LED-er på batteriets indikator må du følge anvisningene i kapitlet Feilsøking. Dette inngår i leveransen: pressverktøy, bruksanvisning. I tillegg finner du godkjente systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group Tekniske data NPR 032 IE-A22...
Page 115 Betjening Klargjøring til arbeidet ADVARSEL Fare for personskader på grunn av utilsiktet start! ▶ Før batteriet settes i, må det kontrolleres at det tilhørende produktet er slått av. ▶ Fjern batteriet før du foretar maskininnstillinger eller skifter tilbehørsdeler. Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. Lade batteriet 1.
Page 116 ▶ Ikke bruk metallkjettinger som falline. Ikke bruk falliner med en lengde på over 2 meter (6 ft). For å unngå skader anbefales det å bruke Hilti-fallsikringen ved arbeid i høyden. Fallsikringen gjør det mulig å feste forankringstauene/forankringsbåndene.
Page 117 3. Fest fallsikringen med de tilhørende skruene. 4. Sett batteriet tilbake på plass. 5.10 Demontere Hilti fallsikring (ekstrautstyr) 1. Ta ut batteriet. 2. Skru ut skruene til fallsikringen. 3. Trekk de to laskene til fallsikringen ut av slissene på maskinfoten og ta av fallsikringen.
Page 118 ▶ Kontroller produkt og batterier med henblikk på skader før hver bruk samt før og etter lengre tids lagring. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Norsk...
Page 119 ▶ Lever inn batteriet i nærmeste Hilti Store, eller kontakt et lokalt renovasjonsfirma. Hilti produkter er i stor grad laget av gjenvinnbare materialer. Riktig materialsortering er en forutsetning for gjenvinning. I mange land tar Hilti imot ditt gamle apparat for gjenvinning. Spør Hilti kundeservice eller forhandleren.
Page 120: Fi Alkuperäiset Ohjeet
Produsentgaranti ▶ Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner. Alkuperäiset ohjeet Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia.
Page 121 Tasavirta Tämä kone tukee iOS- ja Android-alustojen kanssa yhteensopivaa NFC-teknologiaa. Litiumioniakku Käytettävien Hilti-litiumioniakkujen tyyppisarja. Ota kappaleessa Tarkoituksenmukainen käyttö annetut tiedot huomioon. Älä koskaan käytä akkua lyöntityökaluna. Älä päästä akkua putoamaan. Älä käytä akkua, johon on kohdistunut isku tai joka on muutoin vaurioitunut.
Page 122 Sähköturvallisuus ▶ Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu.
Page 123 Puutteellisesti tarkastetut laitteet, leuat ja renkaat voivat johtaa virheellisiin puristuksiin, ja niihin liittyy myös käyttäjän turvallisuusriski. Puristimet on vähintään 15 000 puristuksen jälkeen ja kuitenkin vähintään kerran vuodessa tarkastutettava Hilti-huollossa. Puristinleuat ja -renkaat on huollatettava kerran vuodessa Hilti-huollossa.
Page 124 Se on tarkoitettu sovitteiden puristamiseen kiinni seosmetalli, kupari- ja teräsputkiin. • Käytä tämän tuotteen yhteydessä vain B 22 -sarjan Hilti-litiumioniakkuja. • Käytä näiden akkujen lataamiseen vain latureita, jotka Hilti on hyväksynyt. Lisätietoja saat Hilti Store -liikkeestä ja osoitteesta: www.hilti.group Mahdollinen väärä käyttö •...
Page 125 Toimituksen sisältö Puristin, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group Tekniset tiedot NPR 032 IE-A22 Nimellisjännite 21,6 V 3,3 kg Paino EPTA Procedure 01 mukaan sisältäen akun B22⁄8.0 ≈ 7 s Puristusaika 32 kN Max.
Page 126 Akun lataus 1. Ennen lataamista lue laturin käyttöohje. 2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat. 3. Lataa akku hyväksytyllä laturilla. → Sivu 120 Akun kiinnitys VAARA Loukkaantumisvaara akun oikosulun tai putoamisen seurauksena! ▶ Ennen akun paikalleen laittamista varmista, ettei akun liittimissä akussa ja tuotteessa ole vieraita esineitä. ▶...
Page 127 ▶ Älä käytä metalliketjuja putoamisvarmistinliinana. Älä käytä putoamisvarmistinliinaa, jonka pituus on yli 6 ft (2 m). Vaurioiden välttämiseksi suositamme, että käytät Hilti-putoamisvarmistinta, jos teet työtä lattia- /maanpintatasoa korkeammalla. Putoamisvarmistin mahdollistaa turvavaijerin/-liinan kiinnittämisen. Tuotetta käytettäessä on noudatettava lattia-/maanpintatasoa korkeammalla tehtäviä töitä koskevia kansallisia määräyksiä.
Page 128 Vältä altistamasta akkua tarpeettomasti pölylle tai lialle. Älä koskaan altista akkua suurelle kosteudelle (esimerkiksi upota veteen tai jätä sateeseen). Jos akku on pahoin kastunut, käsittele sitä kuin vaurioitunutta akkua. Eristä akku palamattomasta materiaalista valmistettuun astiaan ja ota yhteys Hilti-huoltoon. Suomi 2188465...
Page 129 ▶ Tarkasta tuotteen ja akun mahdolliset vauriot aina ennen käyttöä sekä ennen pitkää varastointia ja sen jälkeen. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Puristin ei ole toimintakykyinen Häiriö...
Page 130 ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu.
Page 131: Et Originaalkasutusjuhend
Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid: Järgige kasutusjuhendit Soovitused seadme kasutamiseks ja muu kasulik teave Taaskasutatavate materjalide käsitsemine Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka Hilti Li-Ion-aku Hilti Laadimisseade 1.2.3 Joonistel kasutatud sümbolid Joonistel kasutatakse järgmisi sümboleid. Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.
Page 132 Seade toetab NFC-tehnoloogiat, mis on ühildatav iOS- ja Android-platvormidega. Liitiumioonaku Kasutatud Hilti Li-ioonaku seeria. Pidage kinni peatükis Sihipärane kasutamine toodud juhistest. Ärge kasutage akut kunagi löögiriistana. Ärge laske akul kunagi maha kukkuda. Ärge kasutage akut, mis on saanud löögi või on muul moel kahjustatud.
Page 133 ▶ Vältige keha kontakti maandatud pindadega (nt toru, radiaator, pliit, külmik). Kui teie keha on maandatud, on elektrilöögi oht suurem. ▶ Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilise tööriista sisemusse satub vett, suurendab see elektrilöögiohtu. ▶ Ärge kasutage ühenduskaablit elektrilise tööriista kandmiseks, riputamiseks ega pistiku stepslist väljatõmbamiseks! Hoidke ühenduskaablit eemal kuumusest, õlidest, teravatest servadest ja liikuvatest osadest.
Page 134 Ebapiisavalt kontrollitud seadmed, pakid või rõngad võivad põhjustada valesid pressimisi ja on kasutaja jaoks ohtlikud. Pressid tuleb pärast 15 000 pressimist, kuid vähemalt kord aastas anda kontrollimiseks Hilti hoolduskeskusse. Hilti hoolduskeskus peab kord aastas pressipakke ja -rõngaid hooldama.
Page 135 Võtke ühendust Hilti hooldekeskusega. Kirjeldus Toote ülevaade Pressipea Lähtestamislüliti pressipakkide avamiseks rikke korral või hädaolukorras Korpus Hooldus- ja tõrkenäidik (punane LED) Vabastusnupp akule & Kahepoolne pilu Hilti kukkumiskaitse kinnita- miseks Valge LED-valgusti töökoha valgustamiseks...
Page 136 Tehnilised andmed NPR 032 IE-A22 Nimipinge 21,6 V Kaal EPTA Procedure 01 järgi koos akuga B22⁄8.0 3,3 kg Pressimisaeg ≈ 7 s maksimaalne pressimisjõud 32 kN Hoiutemperatuur −20 ℃ … 70 ℃ Ümbritseva keskkonna temperatuur töötamise ajal −17 ℃ … 60 ℃...
Page 137 Aku paigaldamine HOIATUS Vigastuste oht lühise või allakukkunud aku tõttu! ▶ Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid. ▶ Veenduge, et aku fikseerub alati korrektselt kohale. 1. Enne esmakordset kasutamist laadige aku täiesti täis. 2. Lükake aku seadmesse, kuni see kuuldavalt kohale fikseerub. 3.
Page 138 Toode ja/või laskumisköied võivad kahjustuda. Asjatundmatu käsitsemine võib toodet ja/või laskumisköisi kahjustada. ▶ Ärge kasutage laskumisköite asemel metallkette. Ärge kasutage laskumisköisi, mis on pikemad kui 2 m. Vigastuste vältimiseks on kõrgetel töökohtadel töötamise ajal soovitatav kasutada Hilti kukkumiskait- set. Kukkumiskaitse võimaldab hoideköite/hoiderihmade kinnitamist.
Page 139 ärge jätke vihma kätte). Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse. • Hoidke aku puhas õlist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga.
Page 140 • Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku- ses. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige, kas need töötavad veatult. Ohutu töö tagamiseks kasutage ainult originaalvaruosi ja -materjale. Hilti heakskiidetud varuosad, ma- terjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group...
Page 141 ▶ Ärge saatke kahjustada saanud akusid posti teel! ▶ Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga. ▶ Käidelge akusid nii, et need ei satu laste kätte. ▶ Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine.
Page 142: Lv Oriģinālā Lietošanas Instrukcija
Šajā lietošanas instrukcijā tiek izmantoti šādi simboli: Ievērojiet lietošanas instrukciju Norādījumi par lietošanu un cita noderīga informācija Rīcība ar otrreiz pārstrādājamiem materiāliem Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos. Hilti Litija jonu akumulators Hilti Lādētājs 1.2.3 Attēlos lietotie simboli Attēlos tiek lietoti šādi simboli: Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
Page 143 Līdzstrāva Iekārta atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām. Litija jonu akumulators Izmantotā Hilti litija jonu akumulatoru sērija. Ņemiet vērā informāciju, kas iekļauta nodaļā Nosacījumiem atbilstīga lietošana. Nekādā gadījumā nelietojiet akumulatoru kā triecieninstrumentu. Sargājiet akumulatoru no kritieniem. Nelietojiet akumulatoru, ja tas ir bijis pakļauts triecienam vai tam ir radušies cita veida bojājumi.
Page 144 adapteru spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas atbilst kontaktligzdai, ļauj samazināt elektrošoka risku. ▶ Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu.
Page 145 Presēšanas iekārtas ik pēc 15.000 savienojumu saspiešanas, taču ne retāk kā vienu reizi gadā jānodod Hilti servisā pārbaudes veikšanai. Presēšanas vaigu un gredzenu apkope reizi gadā jāveic Hilti servisā. ▶ Lai pārbaudītu cauruļvadu sistēmas presēto savienojumu hermētiskumu, pēc darbu pabeigšanas veiciet spiediena testu, kas ļaus konstatēt sūces (kas radušās, piemēram, iekārtas nepareizas lietošanas dēļ).
Page 146 ▶ Nemēģiniet izmantot vai uzlādēt akumulatorus, kas bijuši pakļauti triecienam, krituši no vairāk nekā viena metra augstuma vai ir citā veidā bojāti. Šādā gadījumā vienmēr vērsieties savā Hilti servisā. ▶ Ja akumulators kļūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā...
Page 147 Ja mirgo akumulatora indikācijas LED, lūdzu, sekojiet nodaļas "Traucējumu diagnostika" norādījumiem. Piegādes komplektācija Presēšanas iekārta, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group Tehniskie parametri NPR 032 IE-A22 Nominālais spriegums 21,6 V Svars saskaņā...
Page 148 Lietošana Sagatavošanās darbam BRĪDINĀJUMS! Traumu risks nejaušas iedarbošanās gadījumā! ▶ Pirms akumulatora ievietošanas pārliecinieties, ka attiecīgais izstrādājums ir izslēgts. ▶ Pirms iekārtas iestatīšanas vai piederumu maiņas izņemiet no iekārtas akumulatoru. Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. Akumulatora uzlādēšana 1.
Page 149 5. Līdz galam pagrieziet fiksācijas skrūvi pretēji pulksteņrādītāja kustības virzienam. 6. Izvelciet fiksācijas skrūvi. 7. Virzienā uz priekšpusi izņemiet adaptera vaigus no iekārtas. Hilti pretnokrišanas aprīkojuma (opcija) montāža UZMANĪBU! Iekārtas un/vai drošības virves bojājumi. Nepareiza lietošana var izraisīt iekārtas un/vai drošības virves bojājumus.
Page 150 Lai izvairītos no negadījumiem, strādājot augstumā, ieteicams lietot Hilti pretnokrišanas aprīkojumu. Pretnokrišanas aprīkojums nodrošina iespēju piestiprināt drošības troses / lentes. Strādājot ar šo izstrādājumu, obligāti jāievēro valstī spēkā esošie noteikumi par darbu augstumā. 1. Izņemiet akumulatoru. 2. Iebīdiet pretnokrišanas aprīkojuma abas mēlītes rievās, kas atrodas iekārtas kājas abās pusēs.
Page 151 Lai izstrādājuma lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group Iekārtu un akumulatoru transportēšana un uzglabāšana Transportēšana...
Page 152 ▶ Pirms katras lietošanas, kā arī pēc ilgākas uzglabāšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti. Traucējumu novēršana Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Presēšanas iekārta nav darba kārtībā Traucējums Iespējamais iemesls Risinājums...
Page 153: Lt Originali Naudojimo Instrukcija
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacī- jums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kon- sultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)
Page 154 Nuolatinė srovė Prietaisas palaiko NFC technologiją, suderinamą su „iOS“ ir „Android“ platformomis. Ličio jonų akumuliatorius Naudotas Hilti serijos ličio jonų akumuliatorius. Atkreipkite dėmesį į duomenis skyriuje Naudojimas pagal paskirtį. Niekada nenaudokite akumuliatoriaus kaip smūginio įrankio. Saugokite, kad akumuliatorius nenukristų. Nenaudokite akumuliatoriaus, kuris buvo sutrenktas arba kaip nors kitaip pažeistas.
Page 155 ▶ Serijos numerį perkelkite į toliau nurodytą lentelę. Kreipdamiesi su prietaisu susijusiais klausimais į mūsų atstovybę ar techninės priežiūros centrą, visada nurodykite šiuos prietaiso duomenis. Prietaiso duomenys Presavimo prietaisas NPR 032 IE-A22 Karta Serijos Nr. Atitikties deklaracija Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 156 ▶ Vilkėkite tinkamą aprangą. Nevilkėkite plačių drabužių, nesidėkite papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus ir ilgus plaukus gali įtraukti besisukančios prietaiso dalys. ▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.
Page 157 ▶ Jeigu į rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti į rankas, jis yra sugedęs. Susisiekite su Hilti techninės priežiūros centru.
Page 158 Kai nuspaustas valdymo jungiklis ir maždaug 5 sekundes po jo paleidimo įkrovos lygio pasižiūrėti negalima. Kai akumuliatoriaus indikatoriaus šviesos diodai mirksi, laikykitės skyriuje „Pagalba sutrikus veikimui“ pateiktų nurodymų. Tiekiamas komplektas Presavimo prietaisas, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group Lietuvių 2188465 *2188465*...
Page 159 Techniniai duomenys NPR 032 IE-A22 Nominalioji maitinimo įtampa 21,6 V Svoris pagal EPTA Procedure 01 su akumuliatoriumi B22⁄8.0 3,3 kg Presavimo trukmė ≈ 7 s Maks. presavimo jėga 32 kN Laikymo temperatūra −20 ℃ … 70 ℃ Darbinė aplinkos temperatūra −17 ℃...
Page 160 Akumuliatoriaus įdėjimas ĮSPĖJIMAS Sužalojimo pavojus dėl trumpojo jungimo arba krintančio akumuliatoriaus! ▶ Prieš įdėdami akumuliatorių įsitikinkite, kad jo ir prietaiso kontaktuose nėra pašalinių daiktų. ▶ Įsitikinkite, kad akumuliatorius visada tinkamai užsifiksavo. 1. Prieš pirmąjį kartą naudodami, akumuliatorių pilnai įkraukite. 2. Akumuliatorių stumkite į prietaisą, kol jis girdimai užsifiksuos. 3.
Page 161 ▶ Vietoje apsauginės virvės nenaudokite metalinės grandinės. Nenaudokite ilgesnės kaip 6 ft (2 m) apsauginės virvės. Kad būtų išvengta žalos, dirbant aukštai, rekomenduojama naudoti Hilti apsaugos nuo kritimo įtaisą. Apsaugos nuo kritimo įtaisas leidžia pritvirtinti laikančius lynus / laikančias juostas.
Page 162 Saugokite akumuliatorių nuo bereikalingo dulkių ir nešvarumų poveikio. Saugokite akumuliatorių nuo didelės drėgmės (pvz., nepanardinkite į vandenį ir nepalikite stovėti lietuje). Jei akumuliatorius peršlapo, elkitės su juo kaip su pažeistu akumuliatoriumi. Izoliuokite jį nedegiame konteineryje ir kreipkitės į Hilti techninės priežiūros centrą. Lietuvių 2188465...
Page 163 ▶ Prietaisą ir akumuliatorius laikykite vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš kiekvieną naudojimą ir po ilgesnio sandėliavimo patikrinkite, ar prietaisas ir akumuliatoriai nepažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Presavimo prietaisas neparengtas veikti Sutrikimas Galima priežastis...
Page 164 ▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Didelė Hilti prietaisų dalis yra pagaminta iš medžiagų, kurias galima perdirbti. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų...
Page 165: Pl Oryginalna Instrukcja Obsługi
Pavojingų medžiagų lentelę rasite spausdami šią nuorodą: qr.hilti.com/r7794692. Nuorodą į RoHS lentelę rasite kaip QR kodą šios instrukcijos gale. Gamintojo teikiama garantija ▶ Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį. Oryginalna instrukcja obsługi Dane dotyczące dokumentacji O niniejszej dokumentacji •...
Page 166 Prąd stały Urządzenie obsługuje technologię NFC, która jest kompatybilna z platformami iOS i Android. Akumulator LiIon Zastosowany akumulator Hilti typu Li-Ion. Należy przestrzegać informacji podanych w rozdziale Użytkowanie zgodne z przeznaczeniem. Nigdy nie używać akumulatora w charakterze młotka. Uważać, aby akumulator nie upadł. Nie używać akumulatora, który był narażony na uderzenie lub jest uszkodzony w inny sposób.
Page 167 Nieprzestrzeganie poniższych zaleceń oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała. Należy zachować do wglądu wszystkie wskazówki i zalecenia dotyczące bezpieczeństwa. Używane w przepisach bezpieczeństwa pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych prądem sieciowym (z przewodem zasilającym) lub elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
Page 168 Zastosowanie i obchodzenie się z elektronarzędziem ▶ Nie przeciążać urządzenia. Elektronarzędzia należy używać do prac, do których jest przeznaczone. Odpowiednim elektronarzędziem pracuje się lepiej i bezpieczniej w podanym zakresie mocy. ▶ Nie używać elektronarzędzia, którego przełącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć...
Page 169 Umieścić akumulator w widocznym, niepalnym miejscu w odpowiedniej odległości od łatwopalnych materiałów. Pozostawić akumulator do ostygnięcia. Jeśli akumulator po jednej godzinie nadal jest zbyt gorący, aby dało się go dotknąć, oznacza to, że jest uszkodzony. Skontaktować się z serwisem Hilti. 2188465...
Page 170 Jeśli diody LED wskaźnika akumulatora migają, należy zapoznać się ze wskazówkami w rozdziale Pomoc w przypadku awarii. Zakres dostawy Zaciskarka, instrukcja obsługi. Inne produkty systemowe zatwierdzone dla produktu można znaleźć w Hilti Store lub na stronie: www.hilti.group Polski 2188465...
Page 171 Dane techniczne NPR 032 IE-A22 Napięcie znamionowe 21,6 V Ciężar zgodnie z EPTA Procedure 01 wraz z akumulatorem B22⁄8.0 3,3 kg Czas zaciskania ≈ 7 s maks. siła zaciskania 32 kN Temperatura przechowywania −20 ℃ … 70 ℃ Temperatura otoczenia podczas pracy −17 ℃...
Page 172 Zakładanie akumulatora OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała przez zwarcie lub spadający akumulator! ▶ Przed włożeniem akumulatora w urządzenie upewnić się, czy styki akumulatora i urządzenia są czyste i wolne od ciał obcych. ▶ Upewnić się, że akumulator zawsze jest poprawnie włożony. 1.
Page 173 5. Obrócić sworzeń blokady do oporu przeciwnie do ruchu wskazówek zegara. 6. Wysunąć sworzeń blokujący. 7. Wyjąć szczęki adaptacyjne z urządzenia ku przodowi. Montaż (opcjonalnego) zabezpieczenia przed upadkiem Hilti UWAGA Uszkodzenie urządzenia i/lub liny zabezpieczającej. W wyniku nieprawidłowej obsługi może dojść do uszkodzenia urządzenia i/lub liny zabezpieczającej.
Page 174 Unikać niepotrzebnego wystawiania akumulatora na działanie pyłu lub brudu. Nigdy nie wystawiać akumulatora na działanie dużej wilgotności (np. zanurzanie w wodzie lub pozostawianie na deszczu). Jeżeli akumulator zostanie zamoczony, należy traktować go jak akumulator uszkodzony. Umieścić go w szczelnym, niepalnym pojemniku i skontaktować się z serwisem Hilti. Polski 2188465...
Page 175 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie urządzenia są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group Transport i przechowywanie narzędzi akumulatorowych i akumulatorów Transport OSTROŻNIE...
Page 176 ▶ Nie wysyłać uszkodzonych akumulatorów! ▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. Polski 2188465...
Page 177: Cs Originální Návod K Obsluze
Produkty Hilti wykonane zostały w znacznej mierze z materiałów nadających się do powtórnego wykorzystania. Warunkiem recyklingu jest prawidłowa segregacja materiałów. W wielu krajach firma Hilti przyjmuje zużyte urządzenia w celu ponownego wykorzystania. Informacje na ten temat można uzyskać w punkcie serwisowym Hilti lub u doradcy handlowego.
Page 178 Stejnosměrný proud Přístroj podporuje NFC technologii, která je kompatibilní se systémy iOS a Android. Lithium-iontový akumulátor Použitá typová řada lithium-iontového akumulátoru Hilti. Řiďte se pokyny v kapitole Použití v souladu s určeným účelem. Akumulátor nikdy nepoužívejte jako úderové nářadí. Dbejte na to, aby akumulátor nespadl. Nepoužívejte akumulátor, který byl vystavený nárazu nebo je jinak poškozený.
Page 179 Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, vyobrazení a technické údaje, které patří k tomuto elektrickému nářadí. Nedbalost při dodržování následujících instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní...
Page 180 U lisovacích kleští se musí nejpozději po 15 000 lisováních, minimálně ale jednou ročně provést prohlídka v servisu Hilti. U lisovacích čelistí a kroužků se musí provést jednou ročně údržba v servisu Hilti.
Page 181 ▶ Pokud je akumulátor příliš horký na dotek, může být vadný. Akumulátor položte na nehořlavé místo, na které je vidět, v dostatečné vzdálenosti od hořlavých materiálů. Nechte akumulátor vychladnout. Když je akumulátor i za hodinu stále příliš horký na dotek, je vadný. Kontaktujte servis Hilti. Popis Přehled výrobku...
Page 182 Pokud blikají LED ukazatele akumulátoru, řiďte se pokyny v kapitole Pomoc při poruchách. Obsah dodávky Lisovací kleště, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Technické údaje NPR 032 IE-A22 Jmenovité napětí...
Page 183 Skladovací teplota −20 ℃ … 40 ℃ Teplota akumulátoru na začátku nabíjení −10 ℃ … 45 ℃ Obsluha Příprava práce VÝSTRAHA Nebezpečí poranění při neúmyslném spuštění! ▶ Před nasazením akumulátoru zkontrolujte, zda je příslušný výrobek vypnutý. ▶ Před nastavováním nářadí nebo výměnou příslušenství vyjměte akumulátor. Dodržujte bezpečnostní...
Page 184 ▶ Jako pojistné lano nepoužívejte kovové řetězy. Nepoužívejte pojistná lana delší než 6 ft (2 m). Abyste zabránili poškození, doporučujeme při práci ve vyvýšené poloze používat pojistný pásek Hilti. Pojistný pásek umožňuje upevnění přídržného lana/pásu. Při práci s výrobkem se musí bezpodmínečně dodržovat národní předpisy pro práce ve vyvýšené...
Page 185 3. Upevněte pojistný pásek příslušnými šrouby. 4. Znovu nasaďte akumulátor. 5.10 Demontáž pojistného pásku Hilti (volitelné vybavení) 1. Vyjměte akumulátor. 2. Vyšroubujte šrouby pojistného pásku. 3. Vytáhněte oba jazýčky pojistného pásku z drážek na patě nářadí a vyjměte pojistku proti pádu.
Page 186 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte, zda bezvadně fungují. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Náhradní díly, spotřební materiál a příslušenství schválené Hilti pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group Přeprava a skladování...
Page 187 ▶ Poškozené akumulátory žádným způsobem neposílejte! ▶ Přípojky zakryjte nevodivým materiálem, abyste zabránili zkratu. ▶ Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem. ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. 2188465 Česky...
Page 188: Sk Originálny Návod Na Obsluhu
Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! RoHS (směrnice o omezení...
Page 189 Náradie podporuje NFC technológiu, ktorá je kompatibilná so systémami iOS a Android. Lítiovo-iónový akumulátor Použitý typový rad lítiovo-iónového akumulátora Hilti. Riaďte sa pokynmi v kapitole Používanie v súlade s určeným účelom. Akumulátor nikdy nepoužívajte ako nástroj na udieranie alebo zatĺkanie.
Page 190 Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia. Nedbalosť pri dodržiavaní uvedených pokynov a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo závažné poranenia. Všetky bezpečnostné...
Page 191 ▶ Neuspokojte sa pocitom falošnej bezpečnosti a nekonajte v rozpore s bezpečnostnými pravidlami pre elektrické náradie, aj keď máte dostatok skúseností s používaním elektrického náradia. Nedbalé konanie sa môže v zlomkoch sekundy zmeniť na ťažký úraz. Používanie a starostlivosť o elektrické náradie ▶...
Page 192 Nedostatočne skontrolované náradia, čeľuste a krúžky môžu viesť k chybnému lisovaniu a predstavovať bezpečnostné riziko pre obsluhu. Lisy sa musia najneskôr po 15 000 lisovaniach, minimálne však raz ročne podrobiť prehliadke v servise Hilti. Raz ročne sa musí vykonať údržba lisovacích čeľustí a krúžkov v servise Hilti.
Page 193 Pri blikajúcich LED indikátora akumulátora venujte, prosím, pozornosť upozorneniam v kapitole o pomoci v prípade porúch. Rozsah dodávky Lis, návod na obsluhu. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group Technické údaje NPR 032 IE-A22 Menovité...
Page 194 Hladina emisií akustického tlaku (L 70 dB(A) Neistota pri hladine akustického tlaku (K 2,5 dB(A) Hodnoty vibrácií Celková hodnota vibrácií (počas prevádzky) (a) 2,5 m/s² Neistota (K) 1,5 m/s² Akumulátor Prevádzkové napätie akumulátora 21,6 V Teplota okolia počas prevádzky −17 ℃ … 60 ℃ Teplota pri skladovaní...
Page 195 1. Odstráňte akumulátor, vyberte vhodné lisovacie čeľuste. 2. Stlačte aretačný kolík. 3. Otočte aretačný kolík proti smeru chodu hodinových ručičiek až na doraz. 4. Vytiahnite aretačný kolík von. 5. Vložte lisovacie čeľuste. 6. Zasuňte aretačný kolík tak, aby zaskočil. 7. Otočte hlavu lisu do požadovanej pracovnej polohy. V stave bez tlaku sa hlava lisu výrazne ľahšie otáča.
Page 196 ▶ Ako poistné lanko nepoužívajte kovovú reťaz. Nepoužívajte poistné lanko dlhšie ako 6 ft (2 m). Aby sa zabránilo škodám, pri práci vo vyššej polohe odporúčame používať poistku proti pádu Hilti. Poistka proti pádu umožňuje upevnenie prídržného lana/prídržného pásu.
Page 197 Po prácach spojených so starostlivosťou a údržbou výrobku pripevnite všetky ochranné zariadenia a skontrolujte ich bezchybné fungovanie. Na bezpečnú prevádzku používajte len originálne náhradné diely a spotrebné materiály. Firmou Hilti schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group...
Page 198 ▶ Výrobok a akumulátory skontrolujte pred každým použitím, ako aj pred a po dlhšom skladovaní, či nie sú poškodené. Pomoc v prípade porúch Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstrániť sami, sa obráťte na náš servis Hilti. Lis nie je funkčný Porucha Možná príčina Riešenie...
Page 199: Hu Eredeti Használati Utasítás
Výrobky značky Hilti sú z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré zariadenie na recykláciu. Informujte sa v zákazníckom servise Hilti alebo u svojho obchodného poradcu.
Page 200 Tartsa be a használati utasítást Alkalmazási útmutatók és más hasznos információk Újrahasznosítható anyagokkal való bánásmód Az elektromos gépeket és akkukat ne dobja a háztartási szemétbe Hilti lítiumion akku Hilti töltőkészülék 1.2.3 Az ábrákon használt szimbólumok Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen használati utasítás elején található...
Page 201 Li-ion akku A használt Hilti Li-ion akku típussorozata. Vegye figyelembe a Rendeltetésszerű használat fejezetben közölt adatokat. Az akkut soha ne használja ütőszerszámként. Ügyeljen arra, hogy ne ejtse le az akkut. Ne használjon olyan akkut, amelyet ütés ért vagy egyéb módon sérült.
Page 202 élektől és sarkaktól, mozgó alkatrészektől. A sérült vagy összetekert csatlakozókábel növeli az áramütés kockázatát. ▶ Ha az elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való használatra engedélyezett hosszabbítókábelt használjon. A kültérre is alkalmas hosszabbítókábel használata csökkenti az áramütés kockázatát. ▶...
Page 203 és gyűrűk hibás működést okozhatnak, és biztonsági kockázatot jelentenek a kezelő számára. A sajtolókészülékeket legkésőbb 15 000 sajtolás után, de legalább évente egyszer el kell vinni a Hilti szervizbe átvizsgálásra. A sajtolópofákon és gyűrűkön a Hilti szerviznek évente karbantartást kell végezni.
Page 204 Kompozit, vörösréz (Cu) és acélcsövek összekötő szerelvényeinek sajtolására szolgál. • Ehhez a termékhez csak Hilti B 22 típussorozatú Li-ion akkumulátorokat használjon. • Ezekhez az akkukhoz csak a Hilti által jóváhagyott töltőkészülékeket használjon. További információkat a Hilti Store helyeken vagy a www.hilti.group weboldalon talál. Lehetséges hibás használat •...
Page 205 állapot kijelzése nem lehetséges. Az akkumulátor töltési állapotát kijelző LED-ek villogása esetén vegye figyelembe a Hibakeresés című fejezetben leírt tudnivalókat. Szállítási terjedelem Sajtolókészülék, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyen vagy a www.hilti.group weboldalon talál. Műszaki adatok NPR 032 IE-A22 Névleges feszültség...
Page 206 Üzemeltetés A munkahely előkészítése FIGYELMEZTETÉS Sérülésveszély szándékolatlan elindulás miatt! ▶ Az akku behelyezése előtt győződjön meg arról, hogy a vonatkozó termék ki van kapcsolva. ▶ A gép beállítása vagy az alkatrészek cseréje előtt vegye ki az akkut. Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket. Az akku töltése 1.
Page 207 5. Fordítsa el a reteszelőcsapot az óramutató járásával ellentétes irányba ütközésig. 6. Húzza ki a reteszelőcsapot. 7. Vegye ki az adapterpofákat a termékből, előrefelé húzva. Hilti leesés elleni biztosítás (opcionális) felszerelése FIGYELEM A termék és/vagy a biztosítókötél sérülése. Szakszerűtlen kezelés miatt a termék és/vagy a biztosítókötél megsérülhet.
Page 208 A károk elkerülése érdekében ajánlott magasban végzett munkáknál a Hilti leesés elleni biztosító használata. A leesés elleni biztosító lehetővé teszi a tartókötelek/tartószíjak rögzítését. A magasban végzett munkákra vonatkozó nemzeti irányelveket a termékkel végzett munka során feltétlenül be kell tartani. 1. Vegye ki az akkut.
Page 209 A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. A Hilti által engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group Az akkus szerszámok és az akkuk szállítása és tárolása Szállítás...
Page 210 ▶ Minden használat előtt, illetve hosszabb idejű tárolás előtt és után ellenőrizze az akkumulátor és a termék sértetlenségét. Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez. A sajtolókészülék nem működőképes Üzemzavar Lehetséges ok Megoldás...
Page 211: Tr Orijinal Kullanım Kılavuzu
▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. A Hilti termékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Page 212 Doğru akım Alet, iOS ve Android platformları ile uyumlu NFC teknolojisini destekler. Lityum İyon akü Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız.
Page 213 Uygunluk beyanı Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları İKAZ Bu elektrikli el aletine yönelik tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik verileri dikkatlice okuyunuz. Aşağıdaki talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanmalar söz konusu olabilir. Tüm güvenlik uyarılarını...
Page 214 Elektrikli el aletinin kullanımı ve çalıştırılması ▶ Aleti çok fazla zorlamayın. Çalışmanız için uygun olan elektrikli el aletini kullanın. Uygun elektrikli el aleti ile bildirilen hizmet alanında daha iyi ve güvenli çalışırsın. ▶ Şalteri bozuk olan elektrikli el aletini kullanmayınız. Açılıp kapatılamayan bir elektrikli el aleti tehlikelidir ve tamir edilmesi gerekir.
Page 215 Bileşik, bakır (Cu) ve çelik boruların bağlanması için bağlantı parçalarının preslenmesi için tasarlanmıştır. • Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküler kullanılmalıdır. • Bu aküler için sadece Hilti onaylı şarj cihazları kullanınız. Daha fazla bilgiyi Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group 2188465 Türkçe...
Page 216 Akü göstergesinin LED'leri yanıp söndüğünde lütfen Arızalar bölümdeki uyarıları dikkate alınız. Teslimat kapsamı Presleme aleti, kullanım kılavuzu. Ürün için izin verilen diğer sistem ürünlerini Hilti Store'da veya şu adreste bulabilirsiniz: www.hilti.group Teknik veriler NPR 032 IE-A22 Nominal gerilim 21,6 V EPTA Procedure 01 uyarınca akümülatör dahil ağırlıkB22⁄8.0...
Page 217 Akü Akü çalışma gerilimi 21,6 V İşletim sırasındaki ortam sıcaklığı −17 ℃ … 60 ℃ −20 ℃ … 40 ℃ Depolama sıcaklığı −10 ℃ … 45 ℃ Şarj başlangıcında akü sıcaklığı Kullanım Çalışma hazırlığı İKAZ Yaralanma tehlikesi kazara çalışmaya başlama nedeniyle! ▶...
Page 218 5. Kilitleme pimini saat ibresinin tersi yönünde dayanak noktasına kadar çeviriniz. 6. Kilitleme pimini çekerek çıkartınız. 7. Adaptör pabucunu öne doğru üründen çıkartınız. Hilti düşme emniyetinin (opsiyonel) takılması DİKKAT Ürünün ve/veya düşme hattının hasar görmesi. Usulüne uygun olmayan kullanım nedeniyle üründe ve/veya düşme hattında hasarlar oluşabilir.
Page 219 Hasarların önlenmesi için yüksek pozisyonlardaki çalışmalarda Hilti düşme emniyetinin kullanılması önerilir. Düşme emniyeti tutma halatlarının/tutma bantlarının sabitlenmesini mümkün kılmaktadır. Ürün ile çalışırken, yüksek pozisyonlardaki çalışmalar için geçerli ulusal yönetmelikler mutlaka dikkate alınmalıdır. 1. Aküyü çıkarınız. 2. Düşme emniyetinin her iki tutamağını alet ayağının her iki tarafında bulunan yivlere geçiriniz.
Page 220 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatlarını yerleştiriniz ve bunların fonksiyonlarını sorunsuz olarak yerine getirmekte olup olmadıklarını kontrol ediniz. Güvenli çalışma için sadece orijinal yedek parçalar ve tüketim malzemeleri kullanınız. Hilti tarafından onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya şu adreste bulabilirsi- niz: www.hilti.group...
Page 221 ▶ Ürünün ve akülerin hasar görmüş olup olmadığını her kullanımdan önce olduğu gibi uzun süreli depolamalardan önce ve sonra kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Presleme aleti çalışabilir durumda değil Arıza...
Page 222 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Hilti ürünleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır.
Page 224 *2188465* 2188465 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20220426...

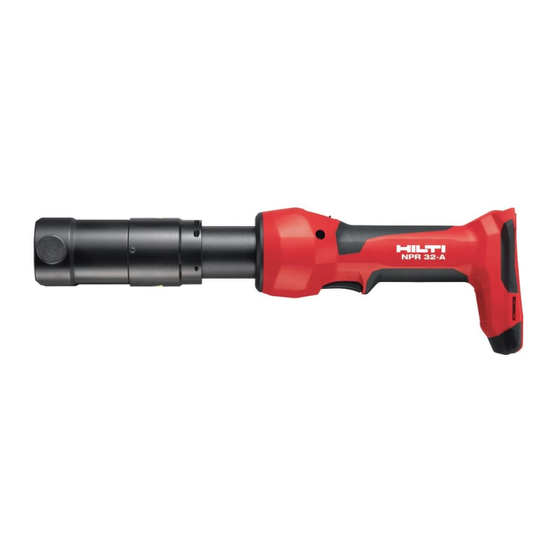

Hilti NPR 032 IE-A22 Manual

Available languages

Quick Links

Related Manuals for Hilti NPR 032 IE-A22

Summary of Contents for Hilti NPR 032 IE-A22

Table of Contents
