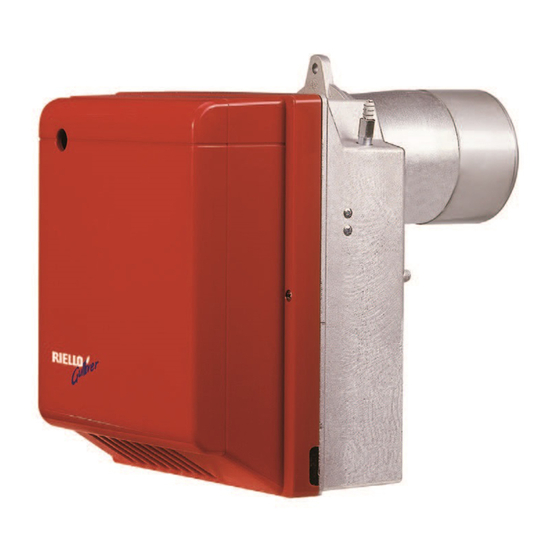

Riello RG1RKD Installation, Use And Maintenance Instructions
Light oil burner
Hide thumbs
Also See for RG1RKD:
- Installation, use and maintenance instructions (56 pages) ,
- Installation, use and maintenance instructions (72 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Chapters
Table of Contents
Related Manuals for Riello RG1RKD
Summary of Contents for Riello RG1RKD
- Page 1 Installation, use and maintenance instructions Instrucciones de instalación, uso y mantenimiento Light oil burner Quemador de gasóleo Two stage operation Funcionamiento a 2 llamas CODE - CÓDIGO MODEL - MODELO 3736654 RG1RKD 20138077 (2) - 05/2018...
- Page 2 Original instructions Instructions originales...
-
Page 3: Table Of Contents
Contents Declaration....................................3 Information and general warnings............................4 Information about the instruction manual ........................4 2.1.1 Introduction.................................. 4 2.1.2 General dangers................................4 2.1.3 Other symbols ................................4 2.1.4 Delivery of the system and the instruction manual...................... 5 Guarantee and responsibility............................5 Safety and prevention................................ - Page 4 Contents 6.7.3 Fuel preheating function ............................27 6.7.4 Shut-down test ................................27 6.7.5 Intermittent operation ..............................27 6.7.6 Recycle and limit of repetitions ..........................27 6.7.7 Presence of an extraneous light or parasite flame.....................28 6.7.8 Pre and post-ignition of the discharge of the ignition transformer................28 6.7.9 Reset by button and remotely of the burner.......................28 6.7.10...
-
Page 5: Declaration
Electromagnetic Compatibility Quality is ensured by means of an ISO 9001:2015 certified quality and management system. Legnago, 01.12.2015 General Manager Research and Development Director RIELLO S.p.A. - Burners Department RIELLO S.p.A. - Burners Department Ing. U. Ferretti Ing. F.Comencini 20138077... -
Page 6: Information And General Warnings
Information and general warnings Information and general warnings Information about the instruction manual 2.1.1 Introduction DANGER: EXPLOSION The instruction manual supplied with the burner: This symbol signals places where an explosive at- is an integral and essential part of the product and must not mosphere may be present. -
Page 7: Delivery Of The System And The Instruction Manual
Information and general warnings 2.1.4 Delivery of the system and the instruction The system supplier must carefully inform the user about: - the use of the system; manual - any further tests that may be required before activating the When the system is delivered, it is important that: system;... -
Page 8: Safety And Prevention
Safety and prevention Safety and prevention Introduction The burners have been designed and built in compliance with the type and pressure of the fuel, the voltage and frequency of the current regulations and directives, applying the known technical electrical power supply, the minimum and maximum deliveries for rules of safety and envisaging all the potential danger situations. -
Page 9: Technical Description Of The Burner
Light oil pre-heater Conical head Ignition with reduced flow rate Two-stage Head: Standard head Extended head Electrical supply 1/230/50 1/230V/50Hz of the system : 1/220/60 1/220V/60Hz 1/230/50 BASIC DESIGNATION EXTENDED DESIGNATION Models available Designation Voltage Code RG1RKD 1/230/50 3736654 Tab. A 20138077... -
Page 10: Technical Data
Technical description of the burner Technical data Model RG1RKD 1.2/1.45 5 Delivery kg/h 14/17 60 Thermal power Fuel Light oil, viscosity 4 6 mm /s at 20°C Operation Intermittent (FS1) Boilers: water and diathermic oil Ambient temperature °C 0 - 40 Combustion air temperature °C max... -
Page 11: Maximum Dimensions
Maximum dimensions The maximum dimensions of the flange and burner are given in Fig. 1. S9672 Fig. 1 Ø Model RG1RKD Burner description D7819 Fig. 2 Pump with pressure variator To meet the required standards, the burner must Control box be protected by a pane or by the boiler door. -
Page 12: Firing Rate
Technical description of the burner Firing rate The burner output is chosen from within the diagram area (Fig. 3). The firing rates (Fig. 3) were obtained at an ambi- To ensure the burner works correctly, the start-up ent temperature of 20 °C, at a barometric pressure should always occur within the relative firing rate. -
Page 13: Electrical Control Box
Technical description of the burner Electrical control box The control box is a control and supervision system for forced To remove the control box from the burner it is necessary to (Fig. draught burners, for intermittent operation (at least one controlled shutdown every 24 hours). -
Page 14: Installation
Installation Installation Notes on safety for the installation After carefully cleaning all around the area where the burner is to The installation of the burner must be carried out be installed, and arranging for the environment to be illuminated by qualified personnel, as indicated in this manual correctly, proceed with the installation operations. -
Page 15: Preliminary Checks
Installation Preliminary checks Checking the consignment After removing all the packaging, check the integ- rity of the contents. In the event of doubt, do not use the burner; contact the supplier. CAUTION The packaging elements (wooden cage or card- D9370 board box, nails, clips, plastic bags, etc.) must not Fig. -
Page 16: Securing The Burner To The Boiler
Installation Securing the burner to the boiler Provide an adequate lifting system of the burner. In any event, make sure that the combustion head crosses the entire thickness of the boiler door. WARNING With some boilers it is possible that the CO values The seal between burner and boiler must be exceed those stated in this manual. -
Page 17: Air Damper Adjustment
Installation Air damper adjustment To regulate the air damper, do the following: 2nd stage adjustment Loosen the nut 4)(Fig. 10), adjust the screw 5)(Fig. 10), and 1st stage adjustment bring the indicator 6) to the required position. Loosen the nut 1)(Fig. 10), adjust the screw 2)(Fig. 10), and ... -
Page 18: Electrodes Setting
Installation Electrodes setting To adjust, proceed as follows: Rest the diffuser disc-holder assembly 1)(Fig. 11) against These dimensions Fig. 11 must be respected. the nozzle holder 2)(Fig. 11) and lock it in place with the screw 3)(Fig. 11). WARNING For any adjustments of the electrode assembly 4), loosen screw 5)(Fig. -
Page 19: Maintenance Position
Installation 5.11 Maintenance position There are two ways to access the nozzle, the diffuser disc and 2nd Method (Fig. 13): the electrodes: unscrew and remove the fixing nut to the flange and remove the burner from the boiler. 1st Method (Fig. 12): ... -
Page 20: Hydraulic Systems
Installation 5.12 Hydraulic systems Explosion danger due to fuel leaks in the pres- ence of a flammable source. Precautions: avoid knocking, attrition, sparks and heat. Make sure the fuel interception tap is closed be- fore performing any operation on the burner. The fuel supply line must be installed by qualified personnel, in compliance with current standards and laws. -
Page 21: Pump
Installation 5.12.2 Pump 5.12.3 Pressure adjustment The pump leaves the factory set at 14 bar. The pump is designed to allow working with two pipes. If necessary recalibrate the pressure, or if you prefer change Before starting up the burner, make sure that the return pipeline it, just turn the screw 5)(Fig. -
Page 22: Priming Pump
Installation 5.12.5 Priming pump In vacuum systems B (Fig. 18) we recommend bringing the return line to the same height as the suction line. In the systems A and B of Fig. 18 start the burner and wait for the In this case a foot valve is not required. -
Page 23: Start-Up, Calibration And Operation Of The Burner
Start-up, calibration and operation of the burner Start-up, calibration and operation of the burner Notes on safety for the first start-up The first start-up of the burner must be carried out Check the correct working of the adjustment, com- by qualified personnel, as indicated in this manual mand and safety devices. -
Page 24: Recommended Nozzles
Start-up, calibration and operation of the burner Recommended nozzles The burner complies with the emission requirements of the EN 267 standard. In order to guarantee that emissions do not vary, recommended and/or alternative nozzles specified by manufacturer in the In- struction and warning booklet should be used. -
Page 25: Electrical System
Start-up, calibration and operation of the burner Electrical system Notes on safety for the electrical wiring The electrical wiring must be carried out with the electrical supply disconnected. Electrical wiring must be made in accordance with the regulations currently in force in the country of destination and by qualified personnel. -
Page 26: Electrical Diagram
Start-up, calibration and operation of the burner Electrical diagram 20148674 TO BE DONE BY BY THE INSTALLER Master switch 230V ~ 50Hz Fig. 20 KEY TO LAY-OUT: Do not invert the neutral with the phase in the - 2nd stage operation signal (230V - 0.1A max.) electrical supply line. -
Page 27: Operating Programme
Start-up, calibration and operation of the burner Operating programme Normal operation Lockout due to extraneous light during pre-purging 20137242 POWER SUPPLY 20137245 POWER SUPPLY Green blink Green Orange blink Green blink L E D Lockout No flame during operation Orange blink Green Red, green blink Red blink... -
Page 28: Table Of Times
Start-up, calibration and operation of the burner Table of times Symbol Description Value (sec.) Standby: the burner is waiting for a heat request Standby time for an input signal: reaction time, control box remains in waiting mode for t1 Flame or flame simulation detected before demand for heat: the control box remains idle. 4.5 Initialisation standby time: checking time following the main power start-up Checks extraneous light or parasite flame during t2: waiting mode for t2l, then lockout: the motor... -
Page 29: Fault Diagnostics - Lockouts
Start-up, calibration and operation of the burner 6.7.2 Fault diagnostics - lockouts Fault description Reset button colour Seconds Colour code GREEN, RED Extraneous light (false flame signal) blinking alternately ORANGE Electrical power voltage fault slow blinking Electrical power frequency fault ORANGE ORANGE, GREEN Flame control voltage fault... -
Page 30: Presence Of An Extraneous Light Or Parasite Flame
Start-up, calibration and operation of the burner 6.7.7 Presence of an extraneous light or parasite 6.7.10 Protection reset flame The burner can be reset only 5 times consecutively, then power supply has to be disconnected for a new 5 reset possibilities. The presence of the parasite flame or the extraneous light can be The burner can only be reset if power supply is applied to the con- detected in the standby condition when the burner is stopped and... -
Page 31: Frequency Supply Error
Start-up, calibration and operation of the burner 6.7.15 Frequency supply error valve 1 command, the burner goes into lockout. The fault is not detected if the burner is in lockout. The control box automatically detects the value of the frequency of the main supply in the range of 50 - 60 Hz, in both cases work- ing times are verified. -
Page 32: Continuous Purging
Start-up, calibration and operation of the burner 6.7.23 Continuous purging is a maximum: 65,535 days (after which it is reset). To display these parameters it is necessary to connect the PC Continuous purging is a function that maintains the air ventilation DGT1000 diagnostic software kit. -
Page 33: Automatic Pre-Heating Deactivation
Start-up, calibration and operation of the burner Automatic pre-heating deactivation It is possible to disable the pre-heater function in automatic mode by pressing the remote reset button. Sequence of pre-heating Colour of the led deactivation of the button Allow the disabling of the pre-heating only when there is no lockout or fault Permit the disabling of the pre-heating using the remote reset button. -
Page 34: Programming Menu
Start-up, calibration and operation of the burner Programming menu 6.9.1 General notes If the number of presses on the reset or remote reset button ex- ceeds the maximum allowable, the value that stays in memory The programming menu can be accessed via the integrated reset will be the maximum one. -
Page 35: Shut-Down Test
Start-up, calibration and operation of the burner 6.9.3 Shut-down test after flame disappearance during operation after disconnecting and reconnecting the electrical supply Sequence for shut-down test programming Programming allowed in OPERATING mode and in STAND- 6.9.6 Setting the opening delay of the 2nd stage ... -
Page 36: Displaying The Lockout Log
Start-up, calibration and operation of the burner 6.9.8 Displaying the lockout log The control box allows you to display the last 10 lockouts that oc- curred and were logged, accessing the Programming menu. Ac- cess to this page is possible both in STAND-BY, as well as in the OPERATING status. -
Page 37: Lockout Types
Start-up, calibration and operation of the burner 6.10 Lockout types Whenever a lockout occurs, the control box shows the reasons LED in the reset button identifies the possible types of fault, which for the fault (and the reasons can be identified by the reset button are listed in the table below: colour). -
Page 38: Maintenance
Maintenance Maintenance Notes on safety for the maintenance Filters Clean the filter of the fuel suction line and of the pump. The periodic maintenance is essential for the good operation, If rust or other impurities are observed inside the pump, use a safety, yield and duration of the burner. -
Page 39: Faults / Solutions
Faults / Solutions Faults / Solutions Here below you can find some causes and the possible solutions When lockout lamp comes on the burner will attempt to light only for some problems that could cause a failure to start or incorrect after pushing the reset button. -
Page 40: Appendix - Accessories
Appendix - Accessories Appendix - Accessories Extended head kit Burner Standard length (mm) Extended head length (mm) Code RG1RKD 3000982 Spacer kit Burner Spacer thickness (mm) Code RG1RKD 3007931 PC interface kit Burner Code RG1RKD 3002731 Light oil filter kit... - Page 41 Índice Declaración ....................................3 Información y advertencias generales ............................. 4 Información sobre el manual de instrucciones ......................4 2.1.1 Introducción................................. 4 2.1.2 Peligros generales............................... 4 2.1.3 Otros símbolos ................................4 2.1.4 Entrega de la instalación y del manual de instrucción ....................5 Garantía y responsabilidades............................
