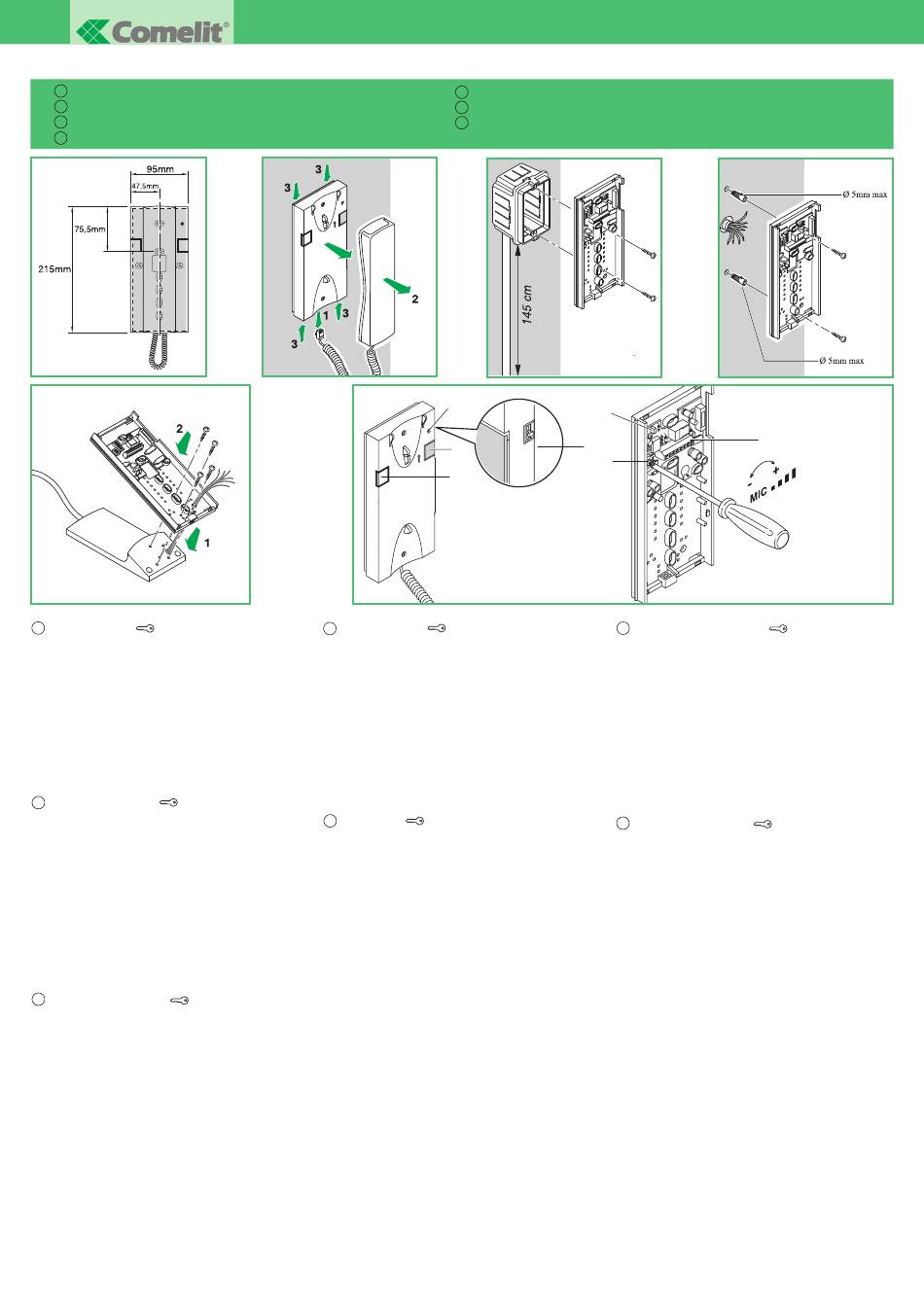

Comelit FT KIT 07 Installation

GROUP S.P .A.
I Istallazione citofono
GB Telephone installation
F Installation combiné
Installatie van de
deurtelefoon
NL
I
1. Pulsante apriporta .
2. Pulsante 2 pulsante per usi vari presente in morsettiera (P1 C).
3. Selettore suoneria/servizio Privacy a 3 posizioni
Posizione alto: Suoneria volume massimo
Posizione centrale: Suoneria volume medio
Posizione basso: Attivazione funzione privacy
4. Indicatore funzione Privacy.
5. Morsetti connessione impianto:
P1 C Morsetti pulsante P1 C. NO. 24V 100mA dedicato a servizi
vari.
A B Morsetti connessione posto esterno.
S- S+ Morsetti connessione dispositivo ripetizione di chiamata.
12~ 0~ Morsetti alimetazione citofono.
6. CV1 jumper da rimuovere in caso di citofono supplementare
7. Trimmer regolazione volume microfono.
1. Door-opening Pushbutton .
GB
2. Pushbutton 2 pushbutton for various uses located in the
terminal box (P1 C).
3. Three-position ring tone/Privacy service selector
Top position: Full volume ring tone
Middle position: Medium volume ring tone
Bottom position: Activation of the privacy function
4. Privacy function indicator.
5. System connection terminals:
P1 C terminals for pushbutton P1 C. NO. 24V 100mA dedicated
to various services.
A B Terminals for the connection of the external units.
S- S+ Terminals for the connection of the call repetition device.
12~ 0~ Power supply terminals.
6. CV1 jumper to be removed in case of an additional telephone
7. Trimmer for adjusting microphone volume.
F 1. Bouton d'ouverture de porte .
2. Bouton 2: bouton pour utilisations multiples situés sur la base
(P1 C).
3. Sélecteur sonnerie/fonction Privé à trois positions
Position haute : volume fort
Position intermédiaire : volume moyen
Position basse : activation de la fonction Privé
4. Voyant de la fonction Privé.
5. Bornes de connexion du système :
P1 C Bornes du bouton P1 C. NO. 24 V 100 mA dédié à divers
services
A B Bornes pour la connexion des plaques de rue.
S- S+ Bornes connexion dispositifs de répétition d'appel.
12~ 0~ Bornes alimentation combiné.
6. CV1 jumper pour combiné additionnel
7. Potentiomètre de réglage du volume du microphone.
STYLE KIT A 2 FILI MONOFAMILIARE
Montage
D
Instalación
E
Instalação do
P
4
4
4
1
2
NL 1. Deuropeningsknop .
2. Drukknop 2, deze drukknop voor verschillende doeleinden bevindt
zich in het aansluitblok (P1 C).
3. Driestanden-keuzeschakelaar voor beltoon resp. Privacy-functie
Bovenste stand: luide beltoon
Middelste stand: normale beltoon
Onderste stand: inschakelen Privacy-functie
4. Indicatielampje voor Privacy-functie.
5. Klemmen voor aansluiting van het systeem:
P1 C klemmen voor drukknop P1 C. NO. 24V 100mA, bestemd
voor verschillende doeleinden
A B Klemmen voor het aansluiten entreepanel.
S- S+ Klemmen voor het aansluiten extra bellen.
12~ 0~ Klemmen voedingen audiotoestel.
6. CV1 jumper voor extra audiotoestel
7. Trimmer voor afstellen volume van microfoon.
D 1. Türöffnertaste .
2. Taste 2: Befindet sich in der Anschlussklemmenleiste und kann für
unterschiedliche Funktionen programmiert werden (P1 C).
3. Dreistufen-Ruftonregler mit Privacy-Modus
Obere Schalterposition: Normale Lautstärke
Mittlere Schalterposition: Verringerte Lautstärke
Untere Schalterposition: Privacy-Modus aktiviert
4. Privacy-Modus-LED
5. Anschlussklemmen zur Systemverbindung für folgende Elemente:
P1 C Taste P1 C. NO. 24 V 100 mA, kann für unterschiedliche
Funktionen programmiert werden.
A B Anschlussklemmen außenstationen.
S- S+ Rufwiederholungsgerät
12~ 0~ Stromversorgung
6. CV1 jumper für zusätzlichen Haustelefons
7. Mikrofon-Lautstärkeregler.
Telefon
telefonillo
telefone
6
3
7
1. Pulsador de apertura de puerta
E
2. Pulsador 2: pulsador multiuso situado en la caja de terminales
(P1 C).
3. Selector de tonos de llamada/servicio de privacidad de tres
posiciones:
Posición superior: tono de llamada a volumen máximo.
Posición media: tono de llamada a volumen medio.
Posición inferior: activación de la función de privacidad.
4. Indicador de función de privacidad.
5. Terminales de conexión del sistema:
P1 C terminales del pulsador P1 con contacto normalmente
abierto de 24 V y 100 mA dedicado a varios servicios
A B Terminales conexión unidades externas.
S- S+ Terminales para el dispositivo de repetición de llamadas.
12~ 0~ Terminales alimentación.
6. CV1 jumper telefonillo suplementario
7. Regulador de ajuste del volumen del micrófono.
P 1. Botão de abertura da porta
2. Botão 2: botão para vários usos, situado no terminal (P1 C).
3. Selector de toque/serviço privado com três posições
Posição superior: toque com volume máximo
Posição média: toque com volume médio
Posição inferior: activação da função de privacidade
4. Indicador de função de privacidade.
5. Terminais de ligação ao sistema:
P1 C Terminais para botão P1 C. NO. 24 V 100 mA para vários
serviços.
A B Terminais ligação postos externos.
S- S+ Terminais para dispositivo de repetição de chamada.
12~ 0~ Terminais alimentação.
6. CV1 jumper telefone suplementar
7. Regulador do volume do microfone.
5
.
.
