Instrucciones de instalación – MWL
INSTALACIÓN
Retire el conjunto de la lente.
1. Presione los ganchos de resorte para desbloquear el
conjunto de la lente (Figura 1).
2. Tire del conjunto de la lente alejándolo de la lámpara.
3. Para la instalación, realice los pasos 1 y 2 de manera
inversa.

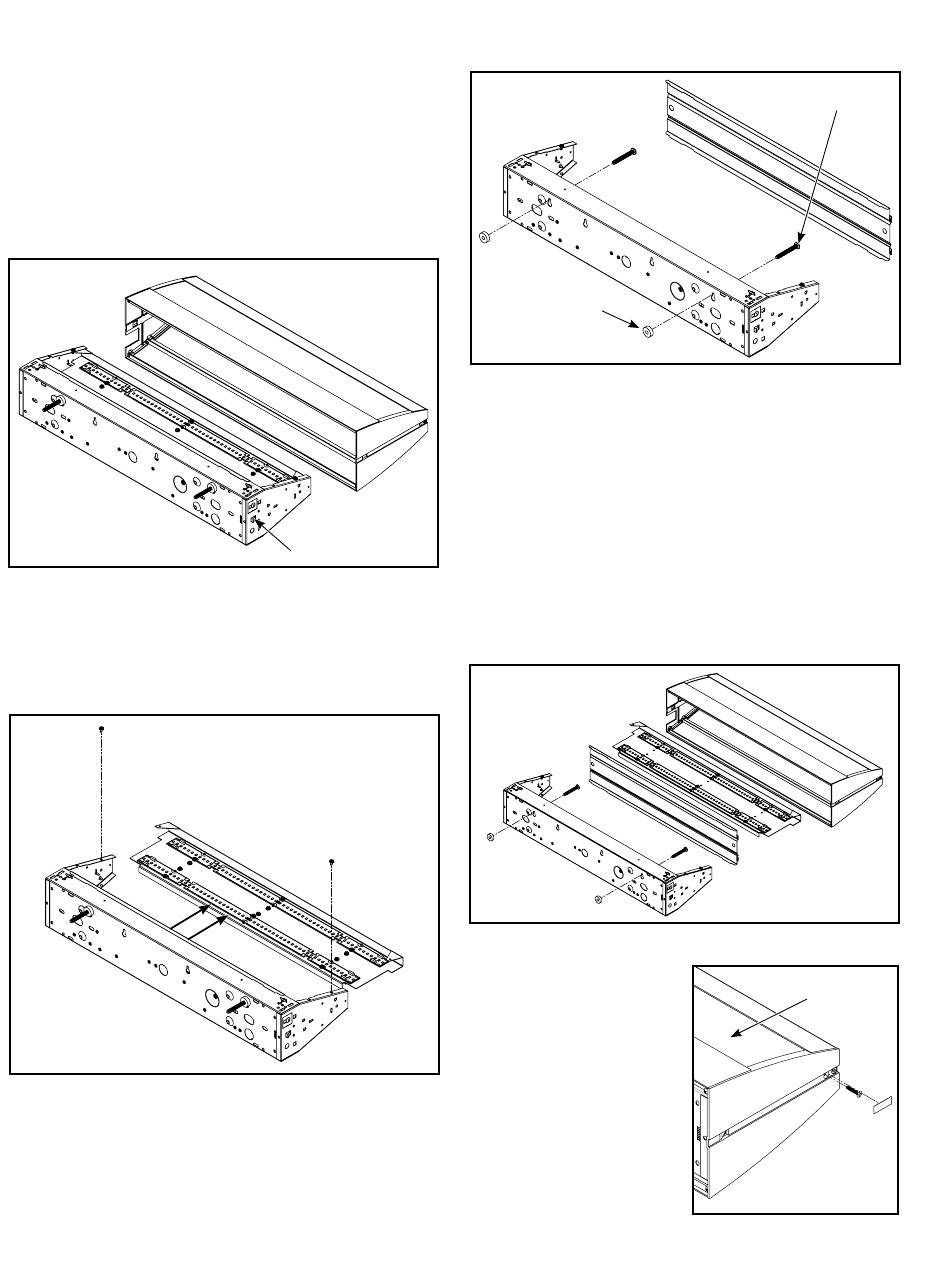

Figura 1. Extracción del conjunto de la lente
Retire el conjunto del reflector.
1. Retire (2) tornillos (Figura 2).
2. Tire del conjunto del reflector alejándolo de la luminaria y
permita que el conjunto del reflector cuelgue.
Figura 2. Extracción del conjunto del reflector
6 6
COOPER LIGHTING SOLUTIONS
Gancho de resorte
IB5519122EN Instrucciones de instalación
Montaje en paredes
1. Retire la cubierta del canal girando el tornillo del canal ¼
de vuelta (Figura 3).
Arandelas de
plástico
Figura 3. Montaje en la pared
2. Seleccione el tipo apropiado de tornillos para usar en la
superficie de montaje (no incluidos). Debe pasar por el
diámetro interno de ¼" de la arandela de plástico.
3. Pase el tornillo de montaje a través del orificio de la
cerradura desde el interior de la luminaria.
4. El tornillo de montaje se pasa por la arandela de plástico.
La arandela de plástico se encuentra entre el canal y la
pared.
Conjunto estándar
1. Conjunto general (Figura 4).
2. Coloque los cables de alimentación por el orificio
preperforado ubicado en la parte posterior del canal.
Figura 4. Conjunto general
Instale la unidad de la lente
1. Coloque la unidad de
la lente sobre el canal
con la lente estrecha en
posición hacia arriba.
2. Instale el tornillo de
cabeza plana n.º 6 x 3/4"
como se indica.
3. Instale 1" (2,54 cm) de
cinta en la ranura para
cubrir la cabeza del
tornillo.
4. Típico en cada extremo.
Perno
(de otras marcas)
Lente estrecha
en posición
hacia arriba
Figura 5. Dirección de
bloqueo de la lente
