Page 7 HDE 500-A22 Original-Bedienungsanleitung ........
Page 8 Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 9 Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 10 Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzun-...
Page 11 Sicherheit von Personen ▶ Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Page 12 £ Bestimmungsgemäße Verwendung Das Produkt ist bestimmt um Hilti Foliengebinde und Kartuschen zu entleeren und deren Inhalt zu dosieren. Das AkkuAuspressgerät HDE 500A22 ist ausschließlich bestimmt zur Verarbeitung von Hilti Foliengebinden mit 330 ml oder 500 ml Inhalt sowie von Kartuschen mit 580 ml Inhalt.
Page 13: Technische Daten
▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B22. ▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/36-Reihe. Lieferumfang Auspressgerät und Bedienungsanleitung Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group | USA: www.hilti.com Technische Daten HDE 500-A22...
Page 14 Kassette und Foliengebinde einlegen VORSICHT Klemmgefahr Hände können beim unachtsamen Einschwenken der Kassette eingeklemmt werden. ▶ Halten Sie die Hände beim Einschwenken der Kassette nicht im Bereich der Kassettenaufnahme. VORSICHT Verletzungsgefahr Gefahr durch Chemikalien. ▶ Prüfen Sie die Kassette auf Beschädigungen oder Verschmutzungen. Beide Kolben müssen sich in der Kassette leichtgängig und vollständig vor und zurück bewegen lassen.
Page 15: Hilfe Bei Störungen
Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Page 16 Gerät oder Akku. grenze überschritten). die Leistungsangaben ihres Produkts. Siehe Technische Daten. Elektrischer Defekt ▶ Hilti Service aufsuchen falls das Problem weiter besteht. Kassette lässt sich nicht in Foliengebinde nicht vollständig in ▶ Schieben Sie das Foliengebinde das Gerät einschwenken.
Page 17 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 18: Information About The Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 19 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 20 ▶ Do not use or charge batteries that have suffered mechanical impact, have been dropped from a height or show signs of damage. In this case, always contact your Hilti Service. ▶ If the battery is too hot to touch it may be defective. In this case, place the product in a non-flammable location, well away from flammable materials, where it can be kept under observation and allowed to cool down.
Page 21: Technical Data
The dispenser is designed to dispense the contents of Hilti foil packs and cartridges in a controlled operation. The HDE 500A22 cordless dispenser is designed exclusively for use with Hilti 330 ml or 500 ml foil packs and 580 ml cartridges.
Page 22: Operation
Identify additional safety measures to protect the operator from the effects of noise and/or vibration, for example: maintaining the power tool and accessory tools, keeping the hands warm, organization of work patterns. Noise information HDE 500-A22 Typical A-weighted sound power level (L 78 dB Uncertainty for measured sound power level (L...
Page 23 Inserting the cartridge 1. Press the release button. 2. Pull the piston rods back as far as they will go. 3. Fit the cartridge. 4. Screw the static mixer (mixing nozzle) onto the foil pack. 5. Swivel the cartridge into the dispenser. Discarding initially dispensed mortar WARNING Risk of injury Chemicals hazard.
Page 24: Troubleshooting
• Do not operate the cordless tool if signs of damage are found or if parts malfunction. Have the tool repaired by Hilti Service immediately. • After cleaning and maintenance, fit all guards or protective devices and check that they function correctly.
Page 25: Transport And Storage Of Cordless Tools
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 26: Manufacturer's Warranty
▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions. ▶ Do not dispose of power tools, electronic equipment or batteries as household waste! China RoHS (guideline on restriction of the use of dangerous substances) The following link takes you to the table of dangerous substances: qr.hilti.com/r5250.
Page 27 Informatie over documentatie Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Page 28 Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING! Lees alle aanwijzingen en veiligheidsvoorschriften. Wanneer de veiligheidsvoor- schriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Page 29 ▶ Draag een persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals een stofmasker, veiligheidsschoenen met anti-slip-zolen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, vermindert het risico op letsel. ▶...
Page 30 ▶ Gebruik of laad geen accu's die aan stootbelasting zijn blootgesteld, van hoger dan een meter gevallen zijn of op een andere manier beschadigd zijn. Neem in dit geval contact op met de Hilti Service. ▶ Als de accu zo heet is dat hij niet kan worden vastgepakt, kan deze defect zijn. Zet het product op een niet-brandbare plaats met voldoende afstand tot brandbaar materiaal, waar het in de gaten kan worden gehouden, en laat het afkoelen.
Page 31: Technische Gegevens
Technische gegevens HDE 500-A22 Gewicht 2,68 kg Nominale spanning 21,6 V Geluidsinformatie en trillingswaarden volgens EN 62841 De in deze aanwijzingen aangegeven geluidsdruk- en trillingswaarden zijn gemeten overeenkomstig een genormeerd meetproces en kunnen worden gebruikt voor een onderlinge vergelijking van elektrisch gereedschap.
Page 32 ATTENTIE Gevaar voor letsel Gevaar door chemicaliën. ▶ Controleer de patroonhouder op beschadigingen en/of verontreinigingen. Beide plunjers moet in de patroonhouder gemakkelijk en volledig heen en weer kunnen worden bewogen. Vervang beschadigde en/of sterk verontreinigde patroonhouders. 1. Druk op de ontgrendelingstoets. 2.
Page 33: Hulp Bij Storingen
Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Het accu-apparaat niet gebruiken bij beschadigingen en/of functiestoringen. Direct door Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Page 34 ▶ Reinig de vergrendelpallen en hoorbare "dubbele klik". vuild. vergrendel de accu. Neem als het probleem blijft bestaan contact op met de Hilti Service. Sterke hitteontwikkeling in het Apparaat is overbelast (toepas- ▶ Alvorens met de werkzaam- apparaat of de accu.
Page 35 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. ▶ Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee! China RoHS (richtlijn voor het beperken van het gebruik van gevaarlijke stoffen) Onder de volgende link vindt u de tabel met gevaarlijke stoffen: qr.hilti.com/r5250.
Page 36 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Page 37 Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Indications générales de sécurité pour les appareils électriques AVERTISSEMENT ! Lire et comprendre toutes les consignes de sécurité et instructions. Tout manquement à...
Page 38 Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électrique. Ne pas utiliser l'outil électrique en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner des blessures graves.
Page 39 £ Utilisation conforme à l'usage prévu L'appareil sert à vider par extrusion des cartouches souples et cartouches Hilti et à doser leur contenu. La pince d'injection sur accu HDE 500A22 est exclusivement conçue pour être utilisée avec des cartouches souples Hilti d'une contenance de 330 ml ou 500 ml ainsi qu'avec des cartouches de 580 ml.
Page 40: Caractéristiques Techniques
▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36. Éléments livrés Pince d'injection et mode d'emploi D'autres produits système autorisés pour votre produit peuvent être obtenus auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Caractéristiques techniques...
Page 41 Retrait de l'accu ▶ Enlever l'accu. Mise en place du porte-cartouche et d'une cartouche souple ATTENTION Risque de coincement Risque de se coincer les mains en cas de basculement par mégarde du porte- cartouche. ▶ Lorsque le porte-cartouche est basculé, ne pas mettre les mains dans la zone de logement de cartouche. ATTENTION Risque de blessures Danger du fait des substances chimiques.
Page 42: Aide Au Dépannage
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser l'appareil sans fil. Le faire immédiatement réparer par le S.A.V. Hilti. • Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.
Page 43 Se référer aux caractéristiques techniques. Défaut électrique. ▶ S'adresser au S.A.V. Hilti si le problème subsiste. Impossible de faire basculer La cartouche souple est insuffi- ▶ Pousser la cartouche souple le porte-cartouche dans l'ap- samment enfoncée dans le porte-...
Page 44: Garantie Constructeur
▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 45: Información Sobre La Documentación
Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 46 La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Indicaciones generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad. Si no se tienen en cuenta las instrucciones e indicaciones de seguridad, podrían producirse descargas eléctricas,...
Page 47 Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia. No utilice una herramienta eléctrica si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utilizar la herramienta eléctrica podría producir graves lesiones.
Page 48 El producto está concebido para vaciar los cartuchos Hilti y dosificar su contenido. El aplicador neumático de batería HDE 500A22 está previsto exclusivamente para trabajar con cartuchos Hilti de 330 ml o 500 ml y con cartuchos de 580 ml.
Page 49: Datos Técnicos
▶ Para estas baterías utilice exclusivamente los cargadores de Hilti de la serie C4/36. Suministro Aplicador neumático y manual de instrucciones Encontrará otros productos del sistema autorizados para su producto en su Hilti Store o en Internet, en: www.hilti.group | EE. UU.: www.hilti.com Datos técnicos...
Page 50 Inserción del portacartuchos y el cartucho PRECAUCIÓN Riesgo de enganche Las manos pueden quedar enganchadas al girar el portacartuchos hacia dentro de forma descuidada. ▶ Al girar el portacartuchos hacia dentro, no coloque las manos en la zona del alojamiento del portacartu- chos.
Page 51 • No utilice la herramienta de batería si presenta daños o fallos que afecten al funcionamiento. Llévela de inmediato al Servicio Técnico de Hilti para que la reparen. • Coloque todos los dispositivos de protección después de las tareas de cuidado y mantenimiento y compruebe su correcto funcionamiento.
Page 52 Véase «Datos técnicos». Error en el sistema eléctrico. ▶ Póngase en contacto con el Servicio Técnico de Hilti si el problema persiste. No es posible girar el porta- El cartucho no está completa- ▶ Introduzca el cartucho hasta el...
Page 53: Garantía Del Fabricante
Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 54 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Page 55 As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Normas de segurança gerais para ferramentas eléctricas AVISO! Leia todas as normas de segurança e instruções. O não cumprimento das normas de segurança e instruções pode resultar em choque eléctrico, incêndio e/ou lesões graves.
Page 56 ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Page 57 £ Utilização conforme a finalidade projectada O produto destina-se ao esvaziamento de cartuchos Hilti e à dosagem do seu conteúdo. O dispensador a bateria HDE 500A22 destina-se exclusivamente ao processamento dos cartuchos Hilti de 330 ml ou 500 ml e de cartuchos de 580 ml.
Page 58: Características Técnicas
Características técnicas HDE 500-A22 Peso 2,68 kg Tensão nominal 21,6 V Informação sobre o ruído e valores de vibração em conformidade com a EN 62841 Os valores de pressão acústica e de vibração indicados nestas instruções foram medidos em conformidade com um processo de medição normalizado, podendo ser utilizados para a intercomparação de ferramentas...
Page 59 CUIDADO Risco de ferimentos Risco devido a produtos químicos. ▶ Verifique o suporte quanto a danos ou sujidade. Ambos os pistões devem poder mover-se livre e completamente para a frente e para trás dentro do suporte. Substitua os suportes danificados e/ou muito sujos.
Page 60: Ajuda Em Caso De Avarias
• Em caso de danos e/ou perturbações de funcionamento, não operar a ferramenta com bateria. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti. • Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento.
Page 61 Consulte as Características técnicas. Avaria eléctrica ▶ Procurar um Centro de As- sistência Técnica Hilti caso o problema persista. Não é possível rodar o su- O cartucho não está completa- ▶ Empurre o cartucho até ao porte para dentro da ferra- mente inserido no suporte.
Page 62: Garantia Do Fabricante
▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 63 Dati per la documentazione In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Page 64 La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE! Leggere tutte le indicazioni di sicurezza e le avvertenze. La mancata osservanza delle indicazioni di sicurezza e delle istruzioni può...
Page 65 Sicurezza delle persone ▶ È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcool o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può...
Page 66 £ Utilizzo conforme Il prodotto è da utilizzarsi appositamente per svuotare la cartuccia ed i propulsori Hilti e dosarne il contenuto. Il dispenser a batteria HDE 500A22 è destinato esclusivamente alla lavorazione di cartucce Hilti da 330 ml o da 500 ml e propulsori da 580 ml.
Page 67: Dati Tecnici
▶ Per queste batterie utilizzare esclusivamente i caricabatteria Hilti della serie C4/36. Dotazione Applicatore a iniezione e manuale d'uso Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group | USA: www.hilti.com Dati tecnici...
Page 68 Inserimento del portacartucce e della cartuccia PRUDENZA Pericolo di schiacciamento In caso di chiusura accidentale del portacartucce, si rischia di schiacciare le mani. ▶ Al momento dell'introduzione del portacartucce non tenere le mani nella zona d'alloggiamento del portacartucce stesso. PRUDENZA Pericolo di lesioni Pericolo dovuto a sostanze chimiche.
Page 69 • In caso di danneggiamenti e/o di malfunzionamenti non mettere in funzione l'attrezzo a batteria. Fare riparare immediatamente l'attrezzo da un Centro Riparazioni Hilti. • In seguito ad eventuali lavori di cura e manutenzione dell'attrezzo ripristinare tutti i dispositivi di protezione e verificarne il corretto funzionamento.
Page 70 Vedere dati tecnici. Guasto elettrico ▶ Rivolgersi al Centro Riparazioni Hilti più vicino se il problema persiste. Non è possibile inserire il por- La cartuccia non si inserisce com- ▶ Spingere la cartuccia a fondo tacartucce nell'attrezzo.
Page 71: Garanzia Del Costruttore
Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 72 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 73 Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Generelle sikkerhedsanvisninger for elværktøj ADVARSEL! Læs alle sikkerhedsanvisninger og instruktioner. Hvis sikkerhedsanvisningerne og instruktionerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Page 74 ▶ Anvend og oplad ikke batterier, som har fået et slag, er faldet på gulvet fra mere end en meters højde eller på anden vis er blevet beskadiget. Kontakt i så fald altid Hilti Service. ▶ Hvis batteriet er for varmt til at kunne røres, kan det være defekt. Placer produktet på et ikke-brændbart sted i tilstrækkelig afstand til brændbare materialer, hvor det er muligt at holde øje med det, og lad det...
Page 75: Tekniske Data
▶ Anvend kun Hilti lithium-ion-batterier i typeserien B22 til dette produkt. ▶ Anvend kun Hilti ladere i C4/36-serien til disse batterier. Leveringsomfang Mørtelpistol og brugsanvisning Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group | USA: www.hilti.com Tekniske data HDE 500-A22 Vægt...
Page 76 Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod støj- og/eller vibrationspåvirk- ninger, f.eks. er det vigtigt at vedligeholde elværktøj og indsatsværktøj, at holde hænderne varme og at organisere arbejdsprocesserne. Støjinformation HDE 500-A22 Typisk A-vægtet lydeffektniveau (L 78 dB Usikkerhed for det målte lydeffektniveau (L 3 dB Typisk A-vægtet lydtrykniveau (K...
Page 77 Ilægning af patron 1. Tryk på frigøringsknappen. 2. Træk fremføringsstængerne tilbage indtil anslag. 3. Monter patronen. 4. Skru mixeren på patronen. 5. Sving patronen ind i produktet. Kassation af den første mørtelmasse ADVARSEL Fare for personskader Fare på grund af kemikalier. ▶...
Page 78 Kontrollér regelmæssigt alle synlige dele for skader, og at betjeningselementerne fungerer fejlfrit. • Anvend ikke den batteridrevne maskine i tilfælde af beskadigelse og/eller funktionsfejl. Få omgående udført reparation hos Hilti Service. • Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for funktion.
Page 79 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente instrumenter med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. Bortskaffelse af batterier Som følge af ukorrekt bortskaffelse af batterier kan der opstå...
Page 80 Under følgende link finder du tabellen med farlige stoffer: qr.hilti.com/r5250. Et link til RoHS-tabellen finder du i slutningen af denne dokumentation som QR-kode. Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Dansk...
Page 81 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 82 En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Allmänna säkerhetsföreskrifter för elverktyg VARNING! Läs alla säkerhetsföreskrifter och anvisningar. Om säkerhetsföreskrifterna och anvisning- arna inte följs finns risk för elektriska stötar, brand och/eller svåra skador.
Page 83 ▶ Använd eller ladda inte batterier som tagit emot slag, har fallit från över en meters höjd eller är skadade på något annat sätt. I sådana fall, kontakta Hilti Service. ▶ Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ produkten på en plats där inget riskerar att fatta eld och på...
Page 84: Teknisk Information
▶ Använd endast Hilti litiumjonbatterier från B22-serien till den här produkten. ▶ Använd endast Hilti batteriladdare i C4/36-serien för dessa batterier. Leveransinnehåll Injekteringspistol och bruksanvisning Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group | USA: www.hilti.com Teknisk information HDE 500-A22...
Page 85 Vidta även andra säkerhetsåtgärder för att skydda användaren mot effekterna av buller och vibrationer, exempelvis: underhåll av elverktyg och insatsverktyg, möjlighet att hålla händerna varma, välorganiserade arbetsförlopp. Bullerinformation HDE 500-A22 Karaktäristisk A-vägd ljudeffektnivå (L 78 dB Osäkerhet för uppmätt ljudeffektnivå (L 3 dB Karaktäristisk A-vägd ljudtrycksnivå...
Page 86 Lägg i patronen 1. Tryck på spärren. 2. Dra bak matarstången så långt det går. 3. Montera patronen. 4. Skruva på patronens blandningsrör. 5. Tryck ner patronen i produkten. Kasta bort massa från arbetsslag VARNING Risk för personskada Fara på grund av kemikalier. ▶...
Page 87 När skötsel- och underhållsarbete har utförts ska alla skyddsanordningar alltid monteras och kontrolleras. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas...
Page 88 Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 89 Under följande länk hittar du tabellen med farliga ämnen: qr.hilti.com/r5250. En länk till RoHS-tabellen finns i slutet av den här dokumentationen som QR-kod. Tillverkargaranti ▶ Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren. 2017692 Svenska *2017692*...
Page 90 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 91 Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Generelle sikkerhetsregler for elektroverktøy ADVARSEL! Les alle sikkerhetsanvisninger og andre anvisninger. Manglende overholdelse av sikkerhetsanvisninger og andre anvisninger kan medføre elektrisk støt, brann og/eller alvorlige skader.
Page 92 ▶ Ikke bruk eller lad opp batterier som har fått et støt, har falt ned over en meter eller er skadet på annen måte. Kontakt i slike tilfeller alltid Hilti service. ▶ Hvis batteriet er for varmt til å ta i, kan det være defekt. Plasser produktet på et ikke-brennbart sted med tilstrekkelig avstand fra brennbare materialer, der det kan observeres.
Page 93 £ Forskriftsmessig bruk Produktet er beregnet for tømming av Hilti-patroner og for å dosere innholdet i disse. Den batteridrevne utpressmaskinen HDE 500A22 er utelukkende beregnet for bearbeiding av Hilti-patroner med 330 ml eller 500 ml innhold og patroner med 580 ml innhold.
Page 94 Fastsett ekstra sikkerhetstiltak for å beskytte operatøren mot effekten av støy og/eller vibrasjoner, for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisering av arbeids- prosesser. Støyinformasjon HDE 500-A22 Typisk A-veid lydeffektnivå (L 78 dB Usikkerhet for målt støynivå (L...
Page 95 5. Skyv patronen inn i folieholderen. 6. Sving folieholderen inn i produktet. Legge inn patron 1. Trykk på låseknappen. 2. Trekk matestengene tilbake til anslag. 3. Monter patronen. 4. Skru den statiske blandedysen fast på patronen. 5. Sving patronen inn i produktet. Kasser første del av mørtelen ADVARSEL Fare for personskader Fare på...
Page 96 Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti service.
Page 97 ▶ Still doseringsvalgbryteren på for transport og lagring på Avhending Hilti-apparater er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Avhending av batterier Ved ukyndig avhending av batterier kan gasser eller væsker som lekker ut, representere helsefare.
Page 98 Produsentgaranti ▶ Når det gjelder spørsmål om garantibetingelser, ber vi deg kontakte din lokale Hilti-partner. Norsk 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 99 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 100 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAARA! Lue kaikki turvallisuus- ja käyttöohjeet.
Page 101 ▶ Älä käytä tai lataa akkua, joka on saanut iskun, joka on pudonnut yli metrin korkeudelta tai joka on muulla tavoin vaurioitunut. Tällaisessa tapauksessa ota aina yhteys Hilti -huoltoon. ▶ Jos akku on liian kuuma koskea, se saattaa olla vaurioitunut. Aseta tuote riittävän etäälle syttyvistä...
Page 102: Tekniset Tiedot
Putkilopakkaus £ Tarkoituksenmukainen käyttö Tuote on tarkoitettu Hilti-foliopatruunoiden ja -putkilopakkausten tyhjentämiseen ja niiden sisällön ulospuris- tamisen annosteluun. Akkukäyttöinen puristin HDE 500A22 on tarkoitettu käytettäväksi ainoastaan Hiltin val- mistamien 330- tai 500-millilitraisten foliopatruunoiden tai 580-millilitraisten putkilopakkausten yhteydessä. Tuotetta voidaan käyttää kasetin tai putkilopakkauksen yhteydessä: ▶...
Page 103 Käyttäjän suojaamiseksi melun ja/tai tärinän vaikutukselta ryhdy tarpeellisiin turvatoimenpiteisiin kuten: Säh- kötyökalun ja siihen kiinnitettävien työkalujen huolto, käsien lämpimänä pitäminen, työtehtävien organisointi. Meluarvot HDE 500-A22 Tyypillinen A-painotettu äänitehotaso (L 78 dB Mitatun äänitehotason epävarmuus (L 3 dB Tyypillinen Apainotettu melupäästön äänenpainetaso (K...
Page 104 5. Työnnä foliopatruuna kasettiin. 6. Käännä kasetti tuotteeseen. Putkilopakkauksen laittaminen paikalleen 1. Paina vapautuspainiketta. 2. Vedä työntötangot rajoittimeen saakka taaksepäin. 3. Kiinnitä putkilopakkaus. 4. Kierrä sekoitinkärki putkilopakkaukseen. 5. Käännä putkilopakkaus tuotteeseen. Ensimmäisen kiinnitysmassamäärän hävittäminen VAARA Loukkaantumisvaara Kemikaalien aiheuttama vaara. ▶ Älä koskaan suuntaa puristinta itseäsi tai muita henkilöitä kohti. Virheellinen käyttö voi aiheuttaa vammoja. VAARA Loukkaantumisvaara Kemikaalien aiheuttama vaara.
Page 105 Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.
Page 106 ▶ Aseta annostelun valintakytkin kuljetusta ja varastointia varten asentoon Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaasut tai nesteet voivat vaarantaa...
Page 107: Valmistajan Myöntämä Takuu
Kiinan RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Vaarallisten aineiden taulukon löydät seuraavasta linkistä: qr.hilti.com/r5250. Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina. Valmistajan myöntämä takuu ▶ Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 2017692 Suomi *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 108 Andmed dokumentatsiooni kohta Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 109 Vastavusdeklaratsiooni ärakirja leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Järgnevate ohutusnõuete eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Page 110 ▶ Ärge kasutage ega laadige akusid, mis on saanud löögi, kukkunud kõrgemalt kui üks meeter või muul viisil vigastada saanud. Võtke sellisel juhul alati ühendust Hilti hooldekeskusega. ▶ Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku tulekindlasse kohta nii, et see jääb süttivatest materjalidest piisavalt kaugele ja et seda saaks jälgida, ning laske akul jahtuda.
Page 111: Tehnilised Andmed
Otstarbekohane kasutamine Seade on ette nähtud Hilti bfooliumpakendite ja mahutite tühjendamiseks ja nende sisu doseerimiseks. Akuga mördipüstol HDE 500A22 on ette nähtud üksnes Hilti 330 ml või 500 ml fooliumpakendite ja 580 ml mahutite käitlemiseks. Seadet saab kasutada kasseti või mahutiga: ▶...
Page 112 Kasutaja kaitseks müra ja/või vibratsiooni eest võtke tarvitusele täiendavaid kaitsemeetmeid, näiteks: hooldage elektrilist tööriista ja tarvikuid korralikult, hoidke käed soojad, tagage sujuv töökorraldus. Teave müra kohta HDE 500-A22 A-filtriga korrigeeritud helivõimsustase (L 78 dB Mõõtemääramatus mõõdetud mürataseme puhul (L 3 dB A-filtriga korrigeeritud helirõhutase (K...
Page 113 Mahuti sissepanek 1. Vajutage vabastusnupule. 2. Tõmmake ettenihkevardad lõpuni tagasi. 3. Paigaldage mahuti. 4. Keerake segur mahutile. 5. Keerake mahuti tootesse. Visake esimesed mördiannused ära HOIATUS Vigastuste oht Kemikaalidest tingitud oht. ▶ Ärge suunake seadet iseenda ega mõne teise inimese poole. Asjatundmatu kasutamine võib tekitada vigastusi.
Page 114 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. • Kahjustuste ja/või tõrgete korral ei saa akutööriista kasutada. Laske tööriist kohe Hilti hooldekeskuses parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 115 ▶ Seadke doseerimise valiku lüliti transportimiseks ja ladustamiseks asendisse Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. Akude utiliseerimine Asjatundmatu käitlemise korral võib akudest eralduda terviseohtlikke gaase või vedelikke.
Page 116 China RoHS (direktiiv ohtlike ainete kasutamise piirangute kohta) Järgmiselt lingilt leiate ohtlike ainete tabeli: qr.hilti.com/r5250. RoHS-tabeli juurde viiva lingi leiate käesoleva dokumendi lõpust QR-koodina. Tootja garantii ▶ Kui Teil on küsimusi garantiitingimuste kohta, pöörduge Hilti müügiesindusse. Eesti 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 117 Informācija par dokumentāciju Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.
Page 118 Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas. Šeit izklāstīto drošības norādījumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas.
Page 119 aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. ▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms akumulatora pievienošanas, elek- troiekārtas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta. Ja iekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta iekārta tiek pievienota elektrotīklam, var notikt nelaimes gadījums.
Page 120 Ar šī izstrādājuma palīdzību tiek iztukšotas Hilti plēves patronas un dozēts tajās iepildītais materiāls. Ar akumulatoru darbināmā materiāla izspiešanas iekārta HDE 500A22 ir paredzēta tikai un vienīgi darbam ar Hilti plēves patronām ar tilpumu 330 ml vai 500 ml, kā arī kasetnēm ar tilpumu 580 ml. Izstrādājumu var darbināt ar kaseti vai kasetni: ▶...
Page 121: Tehniskie Parametri
Tehniskie parametri HDE 500-A22 Svars 2,68 kg Nominālais spriegums 21,6 V Informācija par troksni un vibrāciju saskaņā ar EN 62841 Šajās instrukcijās norādītie lielumi, kas raksturo skaņas spiedienu un vibrāciju, ir noteikti ar standartizētas mērījumu metodes palīdzību, un tos var izmantot elektroiekārtu savstarpējai salīdzināšanai. Tos var izmantot arī...
Page 122 IEVĒROT PIESARDZĪBU! Traumu risks Ķimikāliju radīts apdraudējums. ▶ Pārbaudiet, vai kasete nav bojāta vai netīra. Abiem virzuļiem kasetē jākustas viegli un pilnībā jāsasniedz kustības galējās pozīcijas. Nomainiet kasetes, ja tās ir bojātas un / vai ļoti netīras. 1. Nospiediet atbloķēšanas taustiņu. 2.
Page 123: Traucējumu Novēršana
Traucējumu novēršana Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējumu novēršana Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.
Page 124 Skat. sadaļu "Tehniskie parametri". Elektrisks defekts. ▶ Ja problēma saglabājas. vērsie- ties Hilti servisā. Kaseti nevar ievietot iekārtā. Plēves patrona nav līdz galam iebī- ▶ Līdz galam iebīdiet plēves dīta kasetē. patronu kasetē.
Page 125 Nokalpojušo iekārtu utilizācija Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. Akumulatoru utilizācija Ja akumulatoru utilizācija netiek veikta pareizā...
Page 126 Dokumentų duomenys Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 127 Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Šių saugos nurodymų ir instrukcijų...
Page 128 ▶ Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių, neslystančius apsauginius batus, apsauginį šalmą, ausines ir kt., priklausomai nuo elektrinio įrankio tipo ir naudojimo, mažėja rizika susižaloti. ▶ Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš įrankį imdami į rankas, nešdami ar dėdami į...
Page 129 Naudojimas pagal paskirtį Šis prietaisas yra skirtas Hilti plėvelės pakuotėms ir tūbelėms ištuštinti, dozuojant jų turinį. Akumuliatorinis išspaudimo pistoletas HDE 500A22 yra skirtas dirbti tik su Hilti 330 ml arba 500 ml talpos plėvelės pakuotėmis, taip pat su 580 ml talpos tūbelėmis.
Page 130: Techniniai Duomenys
Techniniai duomenys HDE 500-A22 Svoris 2,68 kg Nominalioji maitinimo įtampa 21,6 V Informacija apie triukšmą ir vibracijos reikšmės pagal EN 62841 Šiuose nurodymuose pateiktos garso slėgio ir vibracijos reikšmės yra išmatuotos taikant standartizuotą matavimo metodą ir gali būti naudojamos elektriniams įrankiams palyginti tarpusavyje. Jos taip pat tinka šių...
Page 131 ATSARGIAI Sužalojimo pavojus Pavojų kelia cheminės medžiagos. ▶ Patikrinkite, ar kasetė nepažeista arba neužteršta. Kasetėje abu stūmokliai turi slankioti laisvai ir iki galo pirmyn bei atgal. Pažeistas ir / arba stipriai užterštas kasetes pakeiskite. 1. Spauskite atfiksavimo mygtuką. 2. Pastūmos strypus traukite atgal, kol atsirems. 3.
Page 132 Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų veikimą. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą.
Page 133 į savo prietaiso galią. Žr. „Techniniai duomenys“. Elektrinis gedimas ▶ Jei problemos pašalinti nepa- vyksta, kreiptis į Hilti techninės priežiūros centrą. Kasetės negalima įleisti į prie- Plėvelės pakuotė ne iki galo ▶ Plėvelės pakuotę kiškite į taisą.
Page 134: Gamintojo Teikiama Garantija
Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 135 Στοιχεία για την τεχνική τεκμηρίωση Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Page 136 τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 137 Ασφάλεια προσώπων ▶ Να είσαστε πάντα προσεκτικοί, να προσέχετε τι κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία, όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση...
Page 138 ▶ Μην χρησιμοποιείτε και μην φορτίζετε επαναφορτιζόμενες μπαταρίες, που έχουν χτυπηθεί, έχουν πέσει από ύψος μεγαλύτερο του ενός μέτρου ή έχουν υποστεί άλλου είδους ζημιά. Επικοινωνείτε σε αυτή την περίπτωση πάντα με το σέρβις της Hilti. ▶ Εάν η μπαταρία καίει υπερβολικά όταν την ακουμπάτε, ενδέχεται να έχει υποστεί ζημιά. Τοποθετήστε...
Page 139 Το προϊόν προορίζεται για το άδειασμα αμπουλών και φυσιγγίων της Hilti και τη ρύθμιση της δόσης του περιεχομένου τους. Το επαναφορτιζόμενο εργαλείο έγχυσης HDE 500A22 προορίζεται αποκλειστικά και μόνο για χρήση με αμπούλες της Hilti με περιεχόμενο 330 ml ή 500 ml καθώς και φυσιγγίων με περιεχόμενο 580 ml.
Page 140 Χειρισμός Προσέξτε όλες τις υποδείξεις για την ασφάλεια και τις οδηγίες χρήσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από χημικές ουσίες Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματισμούς. ▶ Πριν από τη χρήση, προσέξτε το τεχνικό δελτίο δεδομένων ασφαλείας του προϊόντος, τις υποδείξεις στη συσκευασία...
Page 141 Ελέγχετε τακτικά όλα τα ορατά μέρη για τυχόν ζημιές και τα στοιχεία χειρισμού ως προς την απρόσκοπτη λειτουργία. • Σε περίπτωση ζημιών και/ή δυσλειτουργιών, μην χρησιμοποιείται το επαναφορτιζόμενο εργαλείο. Ανα- θέστε αμέσως την επισκευή στο σέρβις της Hilti. • Μετά από εργασίες φροντίδας και συντήρησης, τοποθετήστε όλα τα συστήματα προστασίας και ελέγξτε τη λειτουργία τους.
Page 142 (υπέρβαση ορίου χρήσης). εργασία τα στοιχεία ισχύος του μπαταρία. προϊόντος σας. Βλέπε Τεχνικά χαρακτηριστικά. ▶ Επισκεφθείτε το σέρβις της Hilti Ηλεκτρική βλάβη σε περίπτωση που εξακολουθεί να υπάρχει το πρόβλημα. Η κασέτα δεν μπορεί να το- Η αμπούλα δεν έχει τοποθετηθεί...
Page 143: Διάθεση Στα Απορρίμματα
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 144: Εγγύηση Κατασκευαστή
Εγγύηση κατασκευαστή ▶ Για ερωτήσεις σχετικά με τους όρους εγγύησης απευθυνθείτε στον τοπικό συνεργάτη της Hilti. Ελληνικά 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 145 Dane dotyczące dokumentacji O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie. •...
Page 146 Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE! Należy zapoznać się ze wskazówkami dotyczącymi bezpieczeństwa. Nieprzestrze- ganie wskazówek bezpieczeństwa oraz instrukcji może prowadzić...
Page 147 Bezpieczeństwo osób ▶ Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu elektronarzędzi przystępować z rozwagą. Nie używać elektronarzędzia będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji elektronarzędzia może prowadzić...
Page 148 Użytkowanie zgodne z przeznaczeniem Urządzenie służy do wyciskania i dozowania zawartości ładunku foliowego Hilti i nabojów. Akumulatorowy dozownik HDE 500A22 przeznaczony jest wyłącznie do pracy z ładunkiem foliowym Hilti o pojemności 330 ml lub 500 ml oraz do nabojów o pojemności 580 ml.
Page 149: Dane Techniczne
Zakres dostawy Dozownik i instrukcja obsługi Więcej dopuszczonych dla urządzenia produktów systemowych znajduje się w centrum Hilti Store lub pod adresem: www.hilti.group | USA: www.hilti.com Dane techniczne HDE 500-A22 Ciężar 2,68 kg Napięcie znamionowe 21,6 V Informacje o hałasie i wartości drgań według EN 62841 Podane w niniejszej instrukcji wartości ciśnienia akustycznego oraz drgań...
Page 150 Wkładanie kasety i ładunku foliowego OSTROŻNIE Niebezpieczeństwo zakleszczenia W przypadku nieuważnego mocowania kasety może dojść do przycięcia rąk. ▶ Przy pochylaniu kasety nie trzymać rąk w obszarze jej mocowania. OSTROŻNIE Niebezpieczeństwo obrażeń ciała Zagrożenie przez chemikalia. ▶ Sprawdzić, czy kaseta nie jest uszkodzona lub zabrudzona. Oba tłoki w kasecie muszą się łatwo i do końca przesuwać...
Page 151 Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć sam, należy skontaktować się z serwisem Hilti. Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować...
Page 152 ▶ Wyczyścić zaczepy i zatrzasnąć się ze słyszalnym podwójnym akumulator. Jeśli problem nie kliknięciem. zostanie usunięty, skontakto- wać się z serwisem Hilti. Silne nagrzewanie się urzą- Urządzenie jest przeciążone (prze- ▶ Przed przystąpieniem do wszel- dzenia lub akumulatora. kroczona granica zastosowania).
Page 153: Gwarancja Producenta Na Urządzenia
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu- nalnymi! Chińska dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania sub-...
Page 154 Údaje k dokumentaci O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem. Vysvětlení...
Page 155 Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Všeobecné bezpečnostní pokyny pro elektrické nářadí VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedbalost při dodržování...
Page 156 ▶ Nepoužívejte a nenabíjejte akumulátory, které byly vystaveny nárazu, které spadly z větší výšky než jeden metr nebo jsou jinak poškozené. V tom případě vždy kontaktujte Hilti servis. ▶ Pokud je akumulátor příliš horký na dotek, může být vadný. Postavte výrobek na nehořlavé místo v dostatečné...
Page 157 Použití v souladu s určeným účelem Výrobek je určený pro vyprazdňování kapslí a nábojek Hilti a dávkování jejich obsahu. Akumulátorové výtlačné zařízení HDE 500A22 je určené výhradně pro aplikaci kapslí Hilti o objemu 330 ml nebo 500 ml a dále nábojek o objemu 580 ml.
Page 158 Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením hluku a/nebo vibrací, například: údržbu elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů. Informace o hlučnosti HDE 500-A22 Typická hladina akustického výkonu při použití váhového filtru A (L 78 dB Nejistota pro naměřenou hladinu akustického výkonu (L...
Page 159 2. Vytáhněte posuvné tyče až nadoraz dozadu. 3. Namontujte nábojku. 4. Otočte statický směšovač na nábojce. 5. Zasuňte nábojku do výrobku. Odstranění první dávky lepicí hmoty VÝSTRAHA Nebezpečí poranění Nebezpečí způsobené chemikáliemi. ▶ Výtlačné zařízení nemiřte proti sobě ani jiným osobám. Při nesprávném používání může dojít k poranění. VÝSTRAHA Nebezpečí...
Page 160: Pomoc Při Poruchách
Zajišťovací výstupky na akumulá- ▶ Vyčistěte zajišťovací výstupky šitelným dvojitým cvaknutím. toru jsou znečištěné. a nechte akumulátor zaskočit. Pokud problém přetrvává, obraťte se na servis Hilti. Zařízení nebo akumulátor se Zařízení je přetížené (překročena ▶ Před veškerými pracemi se silně zahřívá. hranice zatížení).
Page 161 ▶ Pro přepravu a skladování nastavte dávkovací volič na Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Likvidace akumulátorů...
Page 162 Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. Čeština 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 163 Údaje k dokumentácii O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Page 164 Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedbalosť pri dodržiavaní...
Page 165 Bezpečnosť osôb ▶ Pri práci buďte pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, keď ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam.
Page 166 Produkt je určený na vyprázdňovanie fóliových balení s vytláčacou náplňou a kartuší Hilti a na dávkovanie ich obsahu. Akumulátorové vytláčacie zariadenie HDE 500A22 je určené výlučne na spracovanie fóliových balení s vytláčacou náplňou Hilti s objemom 330 ml alebo 500 ml a kartuší s objemom 580 ml. Produkt sa môže používať s kazetou alebo kartušou: ▶...
Page 167: Technické Údaje
Technické údaje HDE 500-A22 Hmotnosť 2,68 kg Menovité napätie 21,6 V Hodnoty hluku a vibrácií podľa EN 62841 Hodnoty akustického tlaku a vibrácií uvedené v tomto návode boli namerané podľa normovanej metódy merania a dajú sa využiť na vzájomné porovnávanie elektrického náradia. Sú vhodné aj na predbežný odhad pôsobení.
Page 168 POZOR Nebezpečenstvo poranenia Nebezpečenstvo vyplývajúce z používania chemikálií. ▶ Skontrolujte, či kazeta nie je poškodená alebo znečistená. Obidva piesty sa musia v kazete ľahko a úplne pohybovať dopredu a dozadu. Vymeňte poškodené a/alebo silno znečistené kazety. 1. Stlačte odblokovacie tlačidlo. 2.
Page 169 Pravidelne kontrolujte všetky viditeľné časti a výskyt ich poškodení, ako aj bezchybné fungovanie ovládacích prvkov. • Pri poškodeniach a/alebo poruchách fungovania akumulátorové náradie neprevádzkujte. Ihneď ho nechajte opraviť v servise firmy Hilti. • Po prácach spojených so starostlivosťou o náradie a opravami pripevnite všetky ochranné zariadenia a skontrolujte ich fungovanie.
Page 170 úvahy údaje o výkone vášho výrobku. Pozrite si technické údaje. Elektrická porucha ▶ Ak problém pretrváva, vyhľa- dajte servis Hilti. Kazeta sa nedá zasunúť do Fóliové balenie nie je celkom zasu- ▶ Fóliové balenie zasuňte až na zariadenia. nuté do kazety.
Page 171 Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Likvidácia akumulátorov Neodborná...
Page 172 A dokumentáció adatai A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Page 173 és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet.
Page 174 alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő...
Page 175 Patron £ Rendeltetésszerű használat A termék rendeltetése a Hilti fóliakartus és patron kiürítése és tartalmának adagolása. A HDE 500A22 akkumulátoros adagolókészülék kizárólag a 330 ml vagy 500 ml űrtartalmú Hilti fóliakartus, illetve 580 ml űrtartalmú patron feldolgozására készült. A termék tartállyal vagy patronnal működtethető: ▶...
Page 176: Műszaki Adatok
A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyeken vagy a következő oldalon talál: www.hilti.group | USA: www.hilti.com Műszaki adatok HDE 500-A22 Tömeg 2,68 kg Névleges feszültség 21,6 V Zajinformációk és rezgési értékek az EN 62841 szabvány szerint A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő...
Page 177 VIGYÁZAT Sérülésveszély Vegyszerek okozta veszély. ▶ Ellenőrizze, hogy a tartály nem sérült vagy nem szennyezett. A tartályban mindkét dugattyúnak könnyen és végig mozgathatónak kell lennie. A sérült és/vagy erősen szennyezett tartályt cserélje ki. 1. Nyomja meg a kioldógombot. 2. Ütközésig húzza vissza az előtoló rudakat. 3.
Page 178 Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez. Hibakeresés Az ebben a táblázatban fel nem sorolt, illetve olyan hibák esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez.
Page 179 Lásd a műszaki adatokat. Elektromos hiba ▶ Keresse fel a Hilti Szervizt, ha a probléma továbbra is fennáll. A tartály nem fordítható be a A fóliakartus nincs teljesen be- ▶ Tolja a fóliakartust ütközésig a készülékbe.
Page 180 ▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Page 181 Informacije o dokumentaciji O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Page 182 Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Splošna varnostna opozorila za električna orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila. Posledice neupoštevanja varnostnih opozoril so lahko električni udar, požar in/ali hude telesne poškodbe.
Page 183 ▶ Ne uporabljajte ali ne polnite akumulatorskih baterij, ki jih je prizadel električni udar, so padle več kot en meter v globino ali pa so bile kako drugače poškodovane. V tem primeru se vedno obrnite na servis Hilti. ▶ Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Odložite izdelek na negorljivo mesto, ki je dovolj oddaljeno od gorljivih materialov, kjer ga lahko opazujete, in počakajte, da...
Page 184: Tehnični Podatki
▶ Za te akumulatorske baterije uporabljajte le polnilnike serije C4/36 podjetja Hilti. Obseg dobave Iztisno orodje in navodila za uporabo Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group | ZDA: www.hilti.com Tehnični podatki HDE 500-A22 Teža...
Page 185 Upoštevajte dodatne varnostne ukrepe za zaščito uporabnika pred učinkom zvoka in/ali tresljaji, na primer: Vzdrževanje električnega orodja in nastavkov, zaščita rok pred mrazom in organizacija poteka dela. Podatki o hrupu HDE 500-A22 Tipična A-vrednotena raven zvočne moči (L 78 dB Negotovost za izmerjeno raven zvočne moči (L...
Page 186 Vstavljanje kartuše 1. Pritisnite gumb za sprostitev. 2. Potisne drogove povlecite nazaj do končnega prislona. 3. Montirajte kartušo. 4. Statično mešalo privijte na kartušo. 5. Kartušo potisnite v izdelek. Zavrzite začetni brizg malte. OPOZORILO Nevarnost poškodb Nevarnost zaradi kemikalij. ▶ Iztisnega orodja ne usmerjajte proti sebi ali proti drugim ljudem. Zaradi nepravilne uporabe lahko pride do poškodb.
Page 187: Pomoč Pri Motnjah
Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Akumulatorskega orodja ne uporabljajte, če je poškodovano in/ali ne deluje brezhibno. Izdelek naj takoj popravijo pri servisni službi Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 188 ▶ Za transport in skladiščenje nastavite dozirno izbirno stikalo na Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vašo odsluženo orodje.
Page 189: Garancija Proizvajalca Naprave
▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! China RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)
Page 190 Podaci o dokumentaciji Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Page 191 Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Opće sigurnosne napomene za električne alate UPOZORENJE! Pročitajte sigurnosne napomene i naputke. Propusti u pridržavanju napomena i naputaka mogu dovesti do električnog udara, požara i/ili teških ozljeda.
Page 192 ▶ Akumulatorske baterije se ne smiju rastavljati, gnječiti, zagrijavati iznad 80°C ili spaljivati. ▶ Ne upotrebljavajte i ne punite akumulatorske baterije koje su dobile udarac, pale s visine preko jednog metra ili su na neki drugi način oštećene. U tom slučaju uvijek kontaktirajte Hilti servis. Hrvatski...
Page 193: Tehnički Podaci
▶ Za ove akumulatorske baterije upotrebljavajte samo Hilti punjače tipa C4/36. Sadržaj isporuke Alat za istiskivanje i upute za uporabu Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Tehnički podaci HDE 500-A22 Težina...
Page 194 Odredite dodatne sigurnosne mjere za zaštitu korisnika prije djelovanja zvuka i/ili titranja kao npr: Održavanje električnog alata i nastavaka, održavanje toplih ruku, organizacija tokova rada. Informacije o buci HDE 500-A22 Tipična razina snage zvuka prema ocjeni A (L 78 dB Nesigurnost za izmjerenu razinu zvučne snage (L...
Page 195 6. Zakrenite kasetu u proizvod. Umetanje kartuše 1. Pritisnite tipku za deblokadu. 2. Povucite pomične motke s ručicom do graničnika. 3. Montirajte kartušu. 4. Statičku miješalicu okrenite na kartušu. 5. Zakrenite kartušu u proizvod. Izbacivanje početne količine morta UPOZORENJE Opasnost od ozljede Opasnost od kemikalija. ▶...
Page 196 Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti...
Page 197: Zbrinjavanje Otpada
Zbrinjavanje otpada Hilti uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 198 ▶ Akumulatorske baterije zbrinite na način da ne mogu dospjeti djeci u ruke. ▶ Zbrinite akumulatorsku bateriju u vašoj Hilti Store ili se obratite nadležnoj tvrtki za zbrinjavanje otpada. ▶ Električne alate, elektroničke uređaje i akumulatorske baterije ne bacajte u kućni otpad! China RoHS (Direktiva za ograničenje uporabe opasnih tvari)
Page 199 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 200 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Русский 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 201 Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ! Прочтите все указания по технике безопасности и инструкции. Невыпол- нение приведенных ниже указаний может привести к поражению электрическим током, пожару и/или вызвать тяжелые травмы. Сохраните все указания по технике безопасности и инструкции для следующего пользователя. Безопасность...
Page 202 ▶ Слишком сильный нагрев аккумулятора (такой, что до него невозможно дотронуться) указывает на его возможный дефект. Поместите изделие в пожаробезопасное место на достаточном расстоянии от воспламеняющихся материалов, где вы сможете контролировать ситуацию, и дайте ему остыть. При возникновении такой ситуации всегда обращайтесь в ближайший сервисный центр Hilti. Русский 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 203: Технические Данные
Этот инструмент предназначен для опорожнения пленочных капсул и картриджей Hilti и дозирования их содержимого. Аккумуляторный дозатор HDE 500A22 предназначен только для обработки оригиналь- ных пленочных капсул фирмы Hilti объемом 330 мл или 500 мл, а также картриджей объемом 580 мл. Инструмент может использоваться с одной кассетой или одним картриджем: ▶...
Page 204 Примите дополнительные меры безопасности для защиты пользователя от воздействия возникающего шума и/или вибраций, например: техническое обслуживание электроинструмента и рабочих (сменных) инструментов, сохранение тепла рук, правильная организация рабочих процессов. Данные о шуме HDE 500-A22 Среднее А-скорректированное значение уровня звуковой мощности 78 дБ Погрешность измеренного уровня звуковой мощности (L 3 дБ...
Page 205 ОСТОРОЖНО Опасность травмирования Опасность вследствие химических веществ. ▶ Проверяйте кассету на отсутствие повреждений или загрязнений. Оба поршня должны переме- щаться в кассете легко и до упора как вперед, так и назад. Заменяйте поврежденные и/или сильно загрязненные кассеты. 1. Нажмите кнопку разблокировки. 2.
Page 206: Помощь При Неисправностях
элементы управления — на исправное функционирование. • При повреждениях и/или функциональных сбоях не используйте аккумуляторный инструмент. Сразу сдавайте его в сервисный центр Hilti для ремонта. • После выполнения работ по уходу и техническому обслуживанию установите все защитные устрой- ства на место и проверьте их исправное функционирование.
Page 207 ▶ Очистите фиксирующие вы- тора не слышно характер- аккумулятора ступы и вставьте аккумулятор ного (двойного) щелчка. с фиксацией. Обратитесь в сервисный центр Hilti, если проблема не устранена. Сильный нагрев (внутри) Дозатор перегружен (работа за ▶ Перед проведением любых дозатора или аккумулятора.
Page 208 Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...
Page 209 Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 210 діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Загальні вказівки з техніки безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ! Уважно прочитайте усі вказівки та інструкції з техніки безпеки. Щонайменше...
Page 211 Безпека персоналу ▶ Будьте уважними, зосередьтеся на виконуваній операції, до роботи з електроінструментом ставтеся серйозно. Не користуйтеся електроінструментом, якщо Ви втомлені або перебу- ваєте під дією наркотичних речовин, алкоголю або лікарських засобів. Під час роботи з електроінструментом не відволікайтеся ні на мить, оскільки це може призвести до отримання серйозних...
Page 212 ▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште інструмент...
Page 213 Інструмент призначений для спорожнення фольгових пакетів і картриджів Hilti і дозування їхнього вмі- сту. Акумуляторний ін'єкційний пістолет HDE 500A22 призначений виключно для роботи із фольговими пакетами Hilti ємністю 330 мл або 500 мл, а також із картриджами ємністю 580 мл. Інструмент може працювати з касетою або картриджем:: ▶...
Page 214 та/або вібрації, зокрема: проводити своєчасне технічне обслуговування електроінструмента та змінних робочих інструментів до нього, утримувати руки у теплі, належним чином організовувати робочий процес. Інформація про шум HDE 500-A22 Скоригований за шкалою «А» типовий рівень шумової потужності (L 78 дБ Похибка для виміряного рівня шумової потужності (L 3 дБ...
Page 215 ОБЕРЕЖНО Небезпека травмування Небезпека контакту з хімічними речовинами. ▶ Перевіряйте касету на наявність пошкоджень або забруднень. Обидва поршні повинні легко та повністю переміщатися в касеті вперед і назад. Заміняйте пошкоджені та/або сильно забруднені касети. 1. Натисніть на кнопку розблокування. 2. Відведіть стрижні подачі назад до упору. 3.
Page 216 мента – на предмет справної роботи. • Якщо Ви виявили пошкодження та/або порушення функціональності інструмента, припиніть його використання. Негайно зверніться до сервісної служби компанії Hilti для здійснення ремонту. • Після проведення догляду і технічного обслуговування встановіть усі захисні пристрої та перевірте...
Page 217 потужності інструмента. Вони наведені у технічних даних. Електрична несправність ▶ Якщо проблему усунути не вдалося, зверніться до серві- сної служби компанії Hilti. Касета не вставляється в Фольговий пакет не вставлений у ▶ Уставте фольговий пакет у інструмент. касету до упору.
Page 218 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 219 Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 220 келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қазақ 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 221 Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ! Сақтық шаралары бойынша барлық нұсқауларды және нұсқауларды оқып шығыңыз. Төменде берілген нұсқауларды орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін сақтаңыз.
Page 222 Hilti сервистік қызметіңізге хабарласыңыз. ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аспапты тұтану қаупі жоқ орынға, тұтанғыш материалдардан алыс, оны бақылауға болатындай қойыңыз және cуытып қойыңыз. Мұндай жағдайда әрдайым Hilti сервистік қызметіңізге хабарласыңыз. Қазақ 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 223: Техникалық Сипаттамалар
▶ Бұл аккумуляторлар үшін тек C4/36 сериялы Hilti зарядтағыш құрылғыларын пайдаланыңыз. Жеткізілім жинағы Сығып шығару құрылғысы және пайдалану бойынша нұсқаулық Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti Store дүкенінде немесе келесі веб-сайтта табуға болады: www.hilti.group | АҚШ: www.hilti.com Техникалық сипаттамалар...
Page 224: Қызмет Көрсету
шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру. Шуыл туралы ақпарат HDE 500-A22 А санаты бойынша өлшенген дыбыс қысымы деңгейінің мәні (L 78 дБ Өлшенген дыбыс күшінің деңгейіндегі дәлсіздік (L 3 дБ...
Page 225 2. Беру штоктарын тірелгенше кері тартыңыз. 3. Кассетаны орнатып, жоғары бұраңыз. 4. Үлдірлі ыдыстың үстіндегі статикалық араластырғышты айналдырыңыз. 5. Үлдірлді ыдысты кассета ішіне жылжытыңыз. 6. Кассетаны өнім ішіне жылжытыңыз. Картриджді енгізу 1. Құлыптан босату түймесін басыңыз. 2. Беру штоктарын тірелгенше кері тартыңыз. 3.
Page 226 Күтім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, жұмысын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету...
Page 227 аккумуляторда қатты қызу түскен (пайдалану шегі өнімнің қуат талаптарын пайда болды. асырылған). тексеріңіз. Техникалық деректерді қараңыз. Электрлік ақаулық ▶ Мәселе шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз. Кассета құрылғыға Үлдірлі ыдыс кассетаға толық ▶ Үлдірлді ыдысты кассета ішіне салынбайды. салынбаған. тірелгенше жылжытыңыз.
Page 228: Кәдеге Жарату
▶ Мөлшерлегіш айырып-қосқышты тасымалдау және сақтау күйіне орнатыңыз. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 229 Данни за документацията Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Page 230 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ! Запознайте се с всички указания за безопасност и инструкции. Неспаз- ването...
Page 231 Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, когато сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶...
Page 232 ▶ Ако акумулаторът е много горещ на пипане, той може да има дефект. Поставете продукта на незапалимо място, достатъчно отдалечено от запалими материали, където той може да бъде наблюдаван, и го оставете да се охлади. В този случай винаги се свързвайте с Вашия Hilti сервиз. Описание...
Page 233: Технически Данни
▶ За тези акумулатори използвайте само зарядните устройства на Hilti от серия C4/36. Обем на доставката Нагнетателен уред и Ръководство за експлоатация Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group | САЩ: www.hilti.com Технически данни...
Page 234 Изваждане на акумулатор ▶ Извадете акумулатора. Поставяне на касета и фолийна опаковка ПРЕДПАЗЛИВОСТ Опасност от приклещване Ръцете могат да бъдат приклещени при невнимателно завъртане на касетата. ▶ При завъртане на касетата не дръжте ръцете в областта на приемника на касетата. ПРЕДПАЗЛИВОСТ...
Page 235 за изправно функциониране. • Не работете с акумулаторния уред при наличие на повреди и/или смущения във функциите. Незабавно предайте уреда в сервиз на Hilti за ремонт. • След извършване на работи по обслужване и поддръжка монтирайте всичи защитни устройства и...
Page 236 ▶ Почистете фиксиращите с ясно "щракване" сени планки. Фиксиращите планки са дефектни ▶ Поставете нова касета и се обърнете към сервиз на Hilti. От смесителя не изтича про- Масата на разтвора в статичния ▶ Отвийте втвърдения смесител дукт смесител е втвърдена...
Page 237: Третиране На Отпадъци
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 238 Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Page 239 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE! Citiţi toate instrucţiunile de protecţie a muncii şi instrucţiunile de lucru.
Page 240 protecţie sau căştile antifonice, în funcţie de tipul sculei electrice şi de natura aplicaţiei de lucru, duce la diminuarea riscului de accidentare. ▶ Împiedicaţi pornirea involuntară a maşinii. Asiguraţi-vă că scula electrică este deconectată, înainte de a o racorda la acumulator, de a o lua din locul de lucru sau de a o transporta. Situaţiile în care transportaţi scula electrică...
Page 241 HDE 500A22 este destinat exclusiv prelucrării ambalajelor din folie Hilti cu capacitatea de 330 ml sau 500 ml, precum şi a capselor cu capacitatea de 580 ml. Produsul poate fi acţionat cu o casetă sau cu o capsă: ▶...
Page 242: Date Tehnice
Date tehnice HDE 500-A22 Greutate 2,68 kg Tensiunea nominală 21,6 V Datele privind zgomotul şi valorile vibraţiilor conform EN 62841 Valorile presiunii acustice şi ale vibraţiilor indicate în aceste instrucţiuni au fost măsurate corespunzător unui procedeu standardizat de măsură şi pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele sunt adecvate şi pentru o apreciere provizorie a valorilor de expunere.
Page 243 AVERTISMENT Pericol de accidentare Pericol provocat de substanţele chimice. ▶ Verificaţi dacă există deteriorări sau murdărie la casetă. Cele două pistoane trebuie să funcţioneze uşor în casetă şi să permită o mişcare completă înainte şi înapoi. Înlocuiţi casetele deteriorate şi/sau murdărite intens.
Page 244 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii,...
Page 245 în poziţie. dublu clic. Dacă problema persistă, apelaţi la centrul de service Hilti. Dezvoltare puternică de căl- Maşina este suprasolicitată (limita ▶ Înaintea tuturor lucrărilor aveţi în dură în maşină sau acumula- de aplicabilitate depăşită).
Page 246: Dezafectarea Şi Evacuarea Ca Deşeuri
Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...
Page 247 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 248 Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Elektrikli el aletleri için genel güvenlik uyarıları İKAZ! Tüm güvenlik uyarılarını ve talimatlarını okuyunuz. Güvenlik uyarılarına ve talimatlara uyulma- sındaki ihmaller elektrik çarpması, yanma ve/veya ağır yaralanmalara sebep olabilir.
Page 249 ▶ Darbe almış, bir metreden daha yüksek bir yerden düşmüş veya başka bir şekilde hasar görmüş aküleri kullanmayınız veya şarj etmeyiniz. Bu durumda her zaman Hilti servisi ile irtibat kurunuz. ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Ürünü yanıcı malzemelerden yeterli bir uzaklıkta, gözlemleyebileceğiniz yanmaz bir zemin üzerine koyunuz ve soğuması...
Page 250: Teknik Veriler
Usulüne uygun kullanım Ürün, Hilti folyo tüplerini ve kartuşları boşaltmak ve içeriğini dozajlamak için uygundur. Akülü uygulama tabancası HDE 500A22 sadece 330 ml veya 500 ml içeriğe sahip Hilti folyo tüplerin ve 580 ml içeriğe sahip kartuşların işlenmesi için uygundur.
Page 251 Kullanıcıyı ses ve/veya titreşimin etkilerinden koruyacak ek güvenlik önlemleri belirleyiniz, örneğin: Elektrikli el aletinin ve ek aletlerin bakımının yapılması, ellerin sıcak tutulması, iş akışlarının düzenlenmesi. Ses bilgileri HDE 500-A22 Standart A olarak değerlendirilen ses gücü seviyesi (L 78 dB Ölçülen ses gücü seviyesi için emniyetsizlik (L 3 dB Standart A olarak değerlendirilen emisyon ses basıncı...
Page 252 5. Folyo tüpü kasete yerleştiriniz. 6. Kaseti ürüne yerleştiriniz. Kartuşun yerleştirilmesi 1. Kilit açma düğmesine basınız. 2. İtme çubuklarını dayanak noktasına kadar geri çekiniz. 3. Kartuşu monte ediniz. 4. Statik karıştırıcıyı döndürerek kartuşa oturtunuz. 5. Kartuşu ürüne yerleştiriniz. İlk çıkan harcın boşaltılması İKAZ Yaralanma tehlikesi Kimyasallar nedeniyle tehlike.
Page 253: Arıza Durumunda Yardım
Bakım ve onarım çalışmalarından sonra tüm koruma tertibatları yerleştirilmeli ve fonksiyonları kontrol edilmelidir. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz.
Page 254 ▶ Hasar görmüş aküleri hiç bir şekilde göndermeyiniz! ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. Türkçe 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 255: Üretici Garantisi
Çin RoHS (Tehlikeli madde kullanımını kısıtlama direktifi) Aşağıdaki linkte tehlikeli maddeler tablosunu bulabilirsiniz: qr.hilti.com/r5250. RoHS tablosunun linkini bu dokümanın sonunda karekod olarak bulabilirsiniz. Üretici garantisi ▶ Garanti koşullarına ilişkin sorularınız için lütfen yerel Hilti iş ortağınıza başvurunuz. 2017692 Türkçe *2017692*...
Page 256 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
Page 257 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬...
Page 258 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Page 259 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﺗ‬ ‫ﻭ ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ◀ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻊ‬ ‫ﻣ‬ ‫ﺎ ﻤ‬ ‫ﺋ ﺍ‬ ‫ﺩ‬ ‫ﻞ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻟ‬...
Page 260 ‫ﻳ ﻻ‬ ‫ﻮ ﻟ‬ | ‫ﺍ‬ www.hilti.group ‫ﺔ‬ ‫ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ HDE 500-A22 ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ 2.68 ‫ﻥ‬ ‫ﺯ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻂ‬ ‫ﻠ ﻓ‬ 21.6 ‫ﻲ‬ ‫ﻤ‬ ‫ﺳ‬...
Page 261 ‫ﺏ‬ ‫ﻮ‬ ‫ﺒ ﻧ‬ ‫ﻷ ﺍ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﺒ ﻠ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﺎ ﺧ‬ ‫ﺩ‬ ‫ﺇ‬ ‫ﺱ‬ ‫ﺮ ﺘ‬ ‫ﺣ ﺍ‬ ‫ﻦ‬ ‫ﻳ‬ ‫ﺪ‬ ‫ﻴ ﻟ ﺍ‬ ‫ﺭ ﺎ‬ ‫ﺼ‬ ‫ﺤ‬ ‫ﻧ ﺍ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ...
Page 262 ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﻭ ﺃ‬ ‫/ ﻭ‬ ‫ﺭ‬ ‫ﺍ ﺮ‬ ‫ﺿ‬ ‫ﺃ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻪ‬ ‫ﺣ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﺇ‬ •...
Page 263 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬ ‫ﻟ ﺍ‬...
Page 264 ‫ﻴ‬ ‫ﺤ ﺑ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ‬ ‫ﺨ ﺗ‬ ◀ Hilti Store ‫ﺺ‬ ‫ﺘ ﺨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻳ‬ ‫ﺎ ﻔ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬...
Page 265 文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります...
Page 266 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データ機種名： HDE 500-A22 製品世代：製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 電動工具の一般安全注意事項警告事項！安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。 ▶ 電動工具の使用中、子供や無関係者を作業場へ近づけないでください。作業中に気がそらされると、...
Page 267 サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。バッテリーの慎重な取扱いおよび使用 ▶ LiIon バッテリーの搬送、保管、作動については特別規定を守ってください。 ▶ バッテリーは高温、直射日光および火気を避けて保管してください。 ▶ バッテリーを分解したり、挟んだり、80 °C 以上に加熱したり、燃やしたりしないでください。 ▶ 衝撃を受けたことのあるバッテリー、1 m を超える高さから落下したことのあるバッテリー、あるいはその他の損傷を被っているバッテリーを使用あるいは充電しないでください。この場合には、必ず最寄りのHilti サービスセンターにご連絡ください。 ▶ バッテリーが掴むことのできないほどに熱くなっている場合は、故障している可能性があります。製品を監視可能な火気のない場所に可燃性の資材から十分に距離をとって置き、冷ましてください。この場合には、必ず最寄りのHilti サービスセンターにご連絡ください。 2017692 日本語 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 268 電式ディスペンサーは、Hilti のフォイルパック（内容量：330 ml または 500 ml）およびカートリッジ（内容量：580 ml）にのみ使用することができます。本製品は、フォイルパックホルダーあるいはカートリッジとともに使用することができます： ▶ 黒のフォイルパックホルダー：黒または白のフォイルパックを使用してのHilti 樹脂システムの作業用。 ▶ 赤のフォイルパックホルダー：赤のフォイルパックを使用してのHilti 樹脂システムの作業用。 ▶ カートリッジ：フォイルパックホルダーなしでのHilti 樹脂システムの作業用。 ▶ 本製品には、必ずHilti の B22 シリーズの LiIon バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti の C4/36 シリーズの充電器を使用してください。本体標準セット構成品ディスペンサーおよび取扱説明書その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。...
Page 269 記載されているデータは、電動工具の主要な使用方法に対する値です。電動工具を他の用途で使用したり、異なる先端工具を取り付けて使用したり、手入れや保守が十分でないまま使用した場合には、データが異なることがあります。このような相違により、作業時間全体で曝露値が著しく高くなる可能性があります。曝露値を正確に予測するためには、本体のスイッチをオフにしている時間や、本体が作動していても実際には使用していない時間も考慮しなければなりません。このような相違により、作業時間全体で曝露値が著しく低くなる可能性があります。作業者を騒音および／または振動による作用から保護するために、他にも安全対策を立ててください（例：電動工具および先端工具の手入れや保守、手を冷やさないようにする、作業手順の編成）。騒音について HDE 500-A22 サウンドパワーレベル (L 78 dB サウンドパワーレベル（測定値）の不確実性 (L 3 dB サウンドプレッシャーレベル (K 67 dB サウンドプレッシャーレベルの不確実性 (K 3 dB 振動について HDE 500-A22 合計振動値 (a 0.5 m/s² 不確実性 (K 1.5 m/s² ご使用方法...
Page 270 カートリッジを装填する 1. リリースボタンを押します。 2. ピストンロッドをストップ位置まで引き戻します。 3. カートリッジを取り付けます。 4. ミキシングノズルをカートリッジに取り付けます。 5. カートリッジを回して本製品にセットします。最初に吐出する樹脂を捨てる警告負傷の危険化学物質による危険があります。 ▶ ディスペンサーを、決して自分や他の人に向けないでください。誤った使用方法は負傷の原因となります。警告負傷の危険化学物質による危険があります。 ▶ 吐出は、必ずミキシングノズルを取り付けた状態で開始してください。誤った使用方法は負傷の原因となります。ミキシングノズルを交換した際は、その都度最初に吐出する樹脂は捨ててください。作業の開始時に吐出される樹脂は使用には適しません。 1. 吐出選択スイッチをの位置にします。 2. ミキシングノズルが完全に充填されるまで押しボタンを押してください。 3. 吐出選択スイッチを適切な捨て樹脂量の位置にします。 ◁ 1 = 1 ストローク（約 5 ml） ◁...
Page 271 バッテリーは清潔に保ち、オイルやグリスで汚さないようにしてください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。 • 湿気が入り込まないようにしてください。保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、バッテリー装置を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障考えられる原因解決策本体が作動しない。バッテリーが完全に装着されてい ▶ バッテリーを「カチッカチッ」ない。と音がするまでロックする。バッテリーが放電している。 ▶ バッテリーを交換し、空のバッテリーを充電する。吐出選択スイッチが「0」 ▶ 希望の吐出を選択する。本体が作動せず、4 個すべて...
Page 272 ディスペンサーの搬送および保管 ▶ 保管および搬送時には吐出選択スイッチをの位置にします。廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。バッテリーを廃棄するバッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！日本語 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 273 中国版 RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r5250。本書の最終ページに RoHS 表にリンクした QR コードがあります。メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 2017692 日本語 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 274 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
Page 275 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 전동 공구에 대한 일반적인 안전상의 주의사항 경고! 모든 안전상의 주의사항과 지침을 읽으십시오. 안전상의 주의사항과 지침을 준수하지 않을 경우, 화...
Page 276 ▶ 충격을 받은 적이 있거나, 1미터가 넘는 높이에서 떨어진 적이 있거나 혹은 다른 방식으로 손상된 배터리 는 절대 사용하거나 충전하지 마십시오. 이러한 경우 항상 Hilti 서비스 센터로 문의해 주시기 바랍니다. ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 가연성 소재와 충분한 간격을 유지하면서, 관...
Page 277 규정에 맞는 사용 본 제품은 Hilti 포장용기 및 용기를 비우고 내용물을 계량하기 위해 사용됩니다. 배터리 구동식 디스펜서 HDE 500A22는 용량이 330 ml 또는 500 ml인 Hilti 포장용기 및 용량이 580 ml인 용기에 작업하기 위한 용도로 사 용됩니다. 본 제품은 해당 카트리지 또는 용기를 이용해 작동시킬 수 있습니다.
Page 278 사용자를 보호하기 위해 음파 그리고/또는 진동이 작용하기 전에 다음과 같은 추가적인 안전 조치를 취하십시 오. 전동 공구와 공구 비트의 유지보수, 손을 따뜻하게 유지, 작업순서 정하기 등. 소음 정보 HDE 500-A22 평균 A-가중 소음 수준 (L 78dB 측정된 소음 수준에 대한 허용공차 (L 평균...
Page 279 3. 용기를 설치하십시오. 4. 스태틱 믹서를 용기에 돌려 넣으십시오. 5. 용기 방향을 제품 쪽으로 전환시키십시오. 흘러나온 모르타르 폐기 경고 부상위험 화학약품으로 인한 위험 ▶ 디스펜서가 자기 자신 또는 타인에게 향하지 않도록 하십시오. 부적절한 사용은 부상을 야기할 수 있습니 다. 경고 부상위험...
Page 280 • 관리 및 수리 작업 후 모든 보호장치를 장착한 후 기능을 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 고장 시 대책 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오.
Page 281 로 설정하십시오. 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다.
Page 282 文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號本符號是為了讓您在操作本產品時可以注意某些重點。...
Page 283 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊類型： HDE 500-A22 產品代別：序號：符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔並存放在： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。 ▶ 操作機具時，請與兒童及旁人保持距離。注意力不集中時容易發生失控的情形。電力安全...
Page 284 ▶ 僅使用原廠指定的充電器進行充電。將適合特定類型電池的充電器使用在其它電池時，會有引發火災的危險。 ▶ 請僅使用機具特別指定的電池匣。使用其他電池匣可能會造成人員傷亡與火災。 ▶ 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型金屬物件。在電池兩極間建立短路會造成灼傷或引起火災。 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或燙傷。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。電池的使用與保養 ▶ 請遵守適用於搬運、貯放和使用鋰電池的特殊法規和操作說明。 ▶ 請勿讓電池暴露在高溫下、讓陽光直接照射或接觸火焰。 ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。 ▶ 請勿使用或充電受到機構性衝擊、從高處摔落或有損壞跡象之電池。在此情況下，務必聯絡Hilti維修中心。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。此時，可將產品置於可隨時觀察並靜置冷卻的非易燃位置，同時遠離易燃物質。在此情況下，務必聯絡Hilti維修中心。繁體中文 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 285 電池拆卸鈕（也可用於啟用電池狀態指示燈）電池 § 扳機配件錫箔藥劑包錫箔藥劑包套筒，黑色 ∙ 錫箔藥劑包套筒，紅色填充筒 £ 用途此注射器專用於在受控操作下為Hilti錫箔藥劑包和填充筒注射內容物。HDE 500A22充電式注射器只能用於Hilti 330 ml或500 ml錫箔藥劑包及580 ml填充筒。此注射器可用於錫箔藥劑包套筒或填充筒： ▶ 黑色錫箔藥劑包套筒：用於注射黑色或白色錫箔藥劑包中的Hilti植筋劑。 ▶ 紅色錫箔藥劑包套筒：用於注射紅色錫箔藥劑包中的Hilti植筋劑。 ▶ 填充筒：用於搭配無錫箔藥劑包套筒的Hilti植筋劑系統。 ▶ 本產品限使用B22系列Hilti鋰電池。 ▶ 以上電池限使用C4/36系列Hilti電池充電器。配備及數量注射器與操作說明關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group | 美國：www.hilti.com 技術資料 HDE 500-A22 重量...
Page 286 提供之資料表示機具主要應用時之數值。若機具應用於不同之用途，搭配不同的配件工具或在保養不良的情況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。當機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降低其噪音量。確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件、操作前保持雙手溫暖、作業型式之安排等。噪音資訊 HDE 500-A22 典型A加權聲功率級數 (L 78 dB 無法判定的聲功率級數量測值 (L 3 dB 典型A加權音壓級數 (K 67 dB 無法判定的音壓級數 (K 3 dB 震動資訊 HDE 500-A22 總震動 (a 0.5 m/s² 無法判定 (K 1.5 m/s² 操作遵守所有安全說明及使用說明。...
Page 287 4. 將靜態混合器（混合噴嘴）旋緊至鋁箔包上。 5. 將填充筒旋入注射器。丟棄最初的植筋劑警告有受傷的危險化學物質危險。 ▶ 不可將注射器對準自己或他人。錯誤的使用可能會造成受傷。警告有受傷的危險化學物質危險。 ▶ 必須先將混合噴嘴緊緊鎖上，才能開始注射植筋劑。錯誤的使用可能會造成受傷。每次更換靜態混合器（混合噴嘴）時，應捨棄最初流出的植筋劑。初次注射的植筋劑不宜使用。 1. 將注射器量調節器開關設定在。 2. 壓下扳機，直到混合噴嘴完全注滿為止。 3. 將注射器量調節器開關設定在適當的植筋劑量。 ◁ 1 = 1個衝程（大約5 ml） ◁ 15 = 1個衝程（大約75 ml） 4. 丟棄最初流出的植筋劑。注射植筋劑每次使用時裝上新的混合噴嘴。若未遵守本規定，將造成注射的植筋劑過少。 1. 按下扳機。 2.
Page 288 • 請使用乾燥的刷子小心清潔通風口。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。鋰電池的保養 • 避免電池沾上油脂。 • 只能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 避免濕氣進入。維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作充電式機具。應立刻將機具交付Hilti維修部門進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障可能原因解決方法機具不會運作。電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的兩聲喀啦聲。電池電量不足。 ▶ 更換電池，並對無電量的電池再次充電。注射模式選擇開關設定為「0」 ▶ 選擇您要的注射量。機具不會運作且四顆LED閃過載斷電系統已啟用；混合噴嘴中...
Page 289 注射器的搬運或貯放 ▶ 貯放及搬運機具時，請將注射模式選擇開關設定為。廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。電池處置不當處理電池會造成有害健康之氣體或液體。 ▶ 請勿以郵寄方式寄送電池！ ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！中國RoHS（使用危險物質的限制指南）下列連結可前往危險物質的表格：qr.hilti.com/r5250。您可在文件最後找到QR碼格式的RoHS表連結。製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 2017692 繁體中文 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 290 文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
Page 291 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息型号： HDE 500-A22 分代号：序列号：符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档的存档和存放位置为： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 一般电动工具安全警告警告请阅读所有安全警告和操作说明。不遵守安全警告和操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或烟雾的火花。 ▶ 在操作电动工具时，要令儿童和旁观者远离工作现场。万一分心，可能会使您失去对电动工具的控制。...
Page 292 保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。电池的使用和维护 ▶ 遵守与锂离子电池的运输、储存和使用相关的特殊规定和适用说明。 ▶ 不要将电池暴露在高温、直射阳光或明火环境下。 ▶ 请勿拆开、挤压或烧毁电池，不要让它们暴露于超过 80 ℃ 的高温下。 ▶ 如果电池受到过物理冲击、从高处跌落过或表现出损坏迹象，则不得使用电池或为其充电。在这种情况下，请务必联系您的 Hilti 维修中心。 ▶ 如果电池发热烫手，则可能有故障。在这种情况下，将产品放在不易燃的地方，远离易燃材料，一边观察电池情况，一边等待其冷却。在这种情况下，请务必联系您的 Hilti 维修中心。中文 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 293 ∙ 铝箔包套筒，红色弹药筒 £ 预期用途本注射器设计用于以可控的方式注射 Hilti 铝箔包和弹药筒中的物质。HDE 500A22 充电式注射器专门设计用于与 Hilti 330 ml 或 500 ml 铝箔包和 580 ml 弹药筒配套使用。该注射器可配合铝箔包套筒或弹药筒： ▶ 黑色铝箔包套筒：用于注射黑色或白色铝箔包中提供的 Hilti 胶粘剂。 ▶ 红色铝箔包套筒：用于注射红色铝箔包中提供的 Hilti 胶粘剂。 ▶ 弹药筒：配合不带铝箔包套筒的 Hilti 胶粘剂系统使用。 ▶ 使用本产品仅限使用 Hilti B22 系列锂离子电池。 ▶ 请仅使用 Hilti C4/36 系列电池充电器为这些电池充电。...
Page 294 提供的数据代表本电动工具的主要应用。但是，如果将电动工具用于不同的应用、使用不同的配套工具或维护不良，则数据可能不同。这可能会显著增加操作者在整个工作期间受振动影响的程度。对受振动影响程度的准确估计还应考虑当关闭电动工具或当它运行但实际未进行工作时的情况。这可能会显著减小操作者在整个工作期间受振动影响的程度。此外，应确定附加安全措施，以保护操作者免受噪音和/或振动影响，例如：正确维护电动工具和配套工具、保持双手温暖、制订合理的工作计划等。噪音信息 HDE 500-A22 典型的 A 加权声功率级 (L 78 dB 声功率级的不确定性 (L 3 dB 典型的 A 加权声压级 (K 67 dB 声压级的不确定性 (K 3 dB 振动信息 HDE 500-A22 总振动量 (a 0.5 m/s² 不确定性 (K 1.5 m/s²...
Page 295 4. 将静态混合嘴 (混合喷嘴) 拧紧到锡箔包上。 5. 将弹药筒旋转到注射器上。丢弃最初射出的胶粘剂 -警告- 人身伤害风险化学品危险。 ▶ 切勿将注射器指向自己或他人。不正确使用会导致人身伤害。 -警告- 人身伤害风险化学品危险。 ▶ 只能在混合喷嘴已拧上后才可开始注射胶粘剂。不正确使用会导致人身伤害。每当更换静态混合嘴 (混合喷嘴) 时，应丢弃最初射出的胶粘剂量。最初射出的胶粘剂不适合使用。 1. 将注射量调节开关设置到。 2. 按下扳机，直至混合喷嘴完全充满。 3. 将注射量调节开关设置到合适的胶粘剂量。 ◁ 1 = 1 冲程 (约 5 ml) ◁ 15 = 1 冲程 (约 75 ml) 4.
Page 296 • 使用干燥的刷子小心清洁通风孔。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。锂离子电池的保养 • 确保电池远离油和油脂。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 注意避免湿气侵入。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作无线工具。立即到 Hilti 维修中心对工具进行维修。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。故障排除如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。故障排除如果您遇到的问题未在该表中列出或您无法自行解决问题，请联系 Hilti 维修中心。故障可能原因解决方案电动工具不工作。电池未完全插入。 ▶ 推入电池直至听到它接合的双“咔哒”声。电池电量低。 ▶ 更换电池，并对已放电电池充电。...
Page 297 ▶ 切勿将电池存放在阳光直射位置、加热单元上或窗玻璃后。 ▶ 将工具和电池存放在儿童或非授权人员无法接近的干燥位置。 ▶ 工具和电池经过长期存放后，在使用之前，检查其是否受损。注射器运输及存放 ▶ 要运输并存放本工具，应将注射模式选择开关设置到。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。电池处置电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！中国 RoHS (关于限制使用危险物质的指南) 您可通过以下链接跳转至危险物质表：qr.hilti.com/r5250。...
Page 298 中文 2017692 *2017692* Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 299 Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 300 Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 301 Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...
Page 302 *2017692* 2017692 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20180316 Printed: 03.08.2018 | Doc-Nr: PUB / 5069934 / 000 / 08...

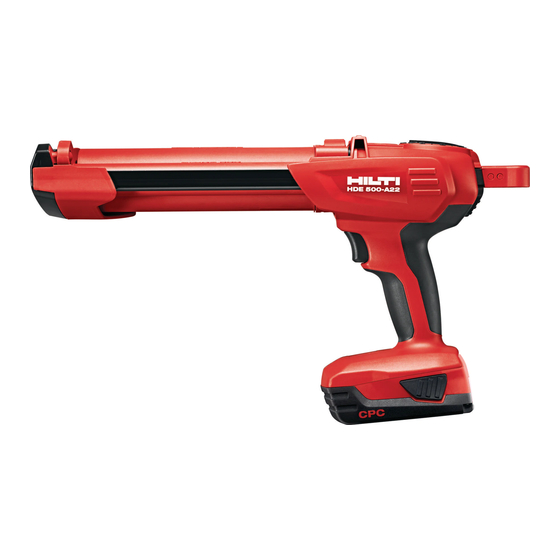

Hilti HDE 500-A22 Manual

Available languages

Quick Links

Related Manuals for Hilti HDE 500-A22

Summary of Contents for Hilti HDE 500-A22

Table of Contents
