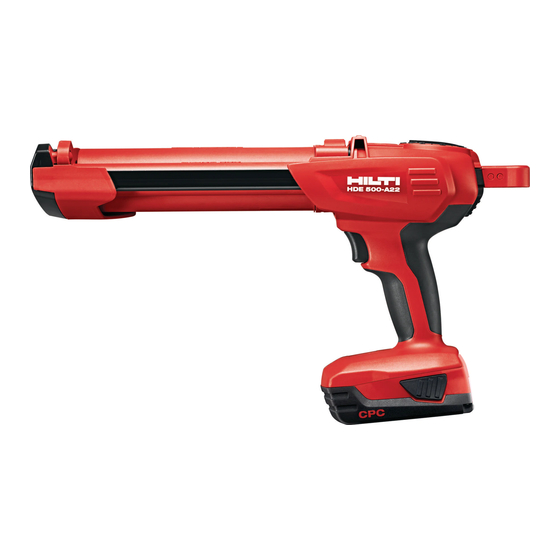

Hilti HDE 500-A22 Operating Instructions Manual

Chemical anchor dispenser
Hide thumbs Also See for HDE 500-A22:
Table of Contents
  • Table of Contents
  • De Original-Bedienungsanleitung
  • En Original Operating Instructions
  • Pl Oryginalna Instrukcja Obsługi
  • Cs Originální Návod K Obsluze
  • Sk Originálny Návod Na Obsluhu
  • Hu Eredeti Használati Utasítás
  • Sl Originalna Navodila Za Uporabo
  • Hr Originalne Upute Za Uporabu
  • Ru Перевод Оригинального Руководства По Эксплуатации
  • Uk Оригінальна Інструкція З Експлуатації
  • Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық
  • Bg Оригинално Ръководство За Експлоатация
  • Ro Manual de Utilizare Original
  • Tr Orijinal KullanıM Kılavuzu
  • ﻴ ﻟ‬ ‫ﺩ
  • Ja オリジナル取扱説明書
  • Ko 오리지널 사용 설명서
  • Zh 原始操作說明
  • Cn 原版操作说明

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 18

Quick Links

Download this manual
HDE 500-A22
Deutsch
1
English
10
Polski
18
Čeština
28
Slovenčina
36
Magyar
45
Slovenščina
54
Hrvatski
63
Русский
72
Українська
83
Қазақ
93
Български
102
Română
112
Türkçe
122
‫ﻲ‬
‫ﺑ‬
‫ﺮ ﻋ‬
131
日本語
141
한국어
149
繁體中文
158
中文
166

Advertisement

Table of Contents
loading

Related Manuals for Hilti HDE 500-A22

Summary of Contents for Hilti HDE 500-A22

  • Page 1 Deutsch English Polski Čeština Slovenčina Magyar Slovenščina Hrvatski Русский Українська Қазақ Български Română Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 한국어 繁體中文 HDE 500-A22 中文...

  • Page 7: Table Of Contents

    HDE 500-A22 Original-Bedienungsanleitung ........

  • Page 9: De Original-Bedienungsanleitung

    Original-Bedienungsanleitung Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
  • Page 10 Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
  • Page 11 ▶ Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. ▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
  • Page 12 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Produkt an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie in diesem Fall immer ihren Hilti Service. Beschreibung Übersicht...
  • Page 13 Bestimmungsgemäße Verwendung Das Produkt ist bestimmt um Hilti Foliengebinde und Kartuschen zu entleeren und deren Inhalt zu dosieren. Das Akku­Auspressgerät HDE 500­A22 ist ausschließlich bestimmt zur Verarbeitung von Hilti Foliengebinden mit 330 ml oder 500 ml Inhalt sowie von Kartuschen mit 580 ml Inhalt.
  • Page 14 Vibrationsinformationen HDE 500-A22 Schwingungsgesamtwert (a 0,5 m/s² Unsicherheit (K 1,5 m/s² Bedienung Beachten Sie sämtliche Sicherheitshinweise und Gebrauchsanleitungen. WARNUNG Gefahr durch Chemikalien Unsachgemäßer Gebrauch kann zu Verletzungen führen. ▶ Beachten Sie vor der Anwendung das Sicherheitsdatenblatt des Produktes, die Hinweise auf der Verpackung und die Gebrauchsanleitung des Foliengebindes.
  • Page 15 WARNUNG Verletzungsgefahr Gefahr durch Chemikalien. ▶ Beginnen Sie mit dem Dosieren nur mit aufgeschraubtem Statikmischer. Unsachgemäßer Gebrauch kann zu Verletzungen führen. Der Vorlauf sollte nach jedem Wechsel des Statikmischers verworfen werden. Der am Anfang austretende Mörtel ist für die Anwendung nicht geeignet. 1.
  • Page 16 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
  • Page 17 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.

  • Page 18: En Original Operating Instructions

    Herstellergewährleistung ▶ Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen Hilti Partner. Original operating instructions Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product.
  • Page 19 Do not drop the battery. Never use a battery that has suffered an impact or is damaged in any other way. Hilti Li-ion battery type series used. Observe the information given in the section headed In- tended use. The power tool supports near-field communication (NFC) technology, which is compatible with iOS and Android platforms.
  • Page 20 The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool. Work area safety ▶ Keep work area clean and well lit. Cluttered or dark areas invite accidents. ▶ Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust.
  • Page 21 The dispenser is designed to dispense the contents of Hilti foil packs and cartridges in a controlled operation. The HDE 500­A22 cordless dispenser is designed exclusively for use with Hilti 330 ml or 500 ml foil packs and 580 ml cartridges.
  • Page 22 ▶ Use only Hilti battery chargers of the C4/36 series for these batteries. Items supplied Dispenser and operating instructions Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group. Technical data HDE 500-A22 Weight in accordance with EPTA Procedure 01 including batteryB22⁄8.0...
  • Page 23 Inserting the battery ▶ Push the battery into the dispenser from the rear until it engages with an audible click. Removing the battery ▶ Remove the battery. Inserting the foil pack holder and foil pack CAUTION Trap hazard Hands can be trapped if care is not exercised when swiveling the foil pack holder closed. ▶...
  • Page 24 To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
  • Page 25 See the “Technical data” section. Electrical fault ▶ Consult Hilti Service if the problem persists. The foil pack holder cannot The foil pack is not pushed fully ▶ Push the foil pack into the foil be swiveled into the tool.

  • Page 26: Pl Oryginalna Instrukcja Obsługi

    ▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
  • Page 27 Objaśnienie symboli 1.2.1 Ostrzeżenia Wskazówki ostrzegawcze ostrzegają przed niebezpieczeństwem w obchodzeniu się z produktem. Zastoso- wano następujące hasła ostrzegawcze: ZAGROŻENIE ZAGROŻENIE ! ▶ Wskazuje na bezpośrednie zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTRZEŻENIE OSTRZEŻENIE ! ▶ Wskazuje na ewentualne zagrożenie, które może prowadzić do ciężkich obrażeń ciała lub śmierci. OSTROŻNIE OSTROŻNIE ! ▶...
  • Page 28 Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa, zalecenia, jak również...
  • Page 29 ▶ Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. W przypadku kontaktu z uziemieniem istnieje zwiększone ryzyko porażenia prądem. ▶ Elektronarzędzie chronić przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia powoduje zwiększenie ryzyka porażenia prądem. ▶ Nigdy nie używać przewodu zasilającego niezgodnie z jego przeznaczeniem, np. do przenoszenia lub zawieszania elektronarzędzia, ani do wyciągania wtyczki z gniazda.
  • Page 30 ▶ Jeżeli wysoka temperatura akumulatora uniemożliwia jego dotknięcie, akumulator może być uszkodzony. Pozostawić urządzenie do ostygnięcia w miejscu niezagrożonym pożarem oraz w bezpiecznej odległości od materiałów palnych, gdzie można będzie obserwować akumulator. W takim przypadku należy zawsze kontaktować się z działem Hilti Serwis. Opis Budowa urządzenia Tylny czop łożyskowy do zamontowania ka-...
  • Page 31 Użytkowanie zgodne z przeznaczeniem Urządzenie służy do wyciskania i dozowania zawartości ładunku foliowego Hilti i nabojów. Akumulatorowy dozownik HDE 500­A22 przeznaczony jest wyłącznie do pracy z ładunkiem foliowym Hilti o pojemności 330 ml lub 500 ml oraz do nabojów o pojemności 580 ml.
  • Page 32 Obsługa Przestrzegać wszystkich wskazówek bezpieczeństwa i instrukcji użytkowania. OSTRZEŻENIE Zagrożenie przez chemikalia. Użycie niezgodne z przeznaczeniem może spowodować obrażenia. ▶ Przed zastosowaniem produktu należy zapoznać się z jego kartą charakterystyki, uwagami na opakowaniu oraz instrukcją użytkowania ładunku foliowego. Zakładanie akumulatora ▶...
  • Page 33 Regularnie kontrolować wszystkie widoczne elementy pod względem uszkodzeń a elementy obsługi pod względem prawidłowego działania. • W razie uszkodzeń i / lub zakłóceń w funkcjonowaniu, nie używać produktu. Natychmiast zlecić naprawę serwisowi Hilti. • Po zakończeniu prac konserwacyjnych założyć wszystkie mechanizmy zabezpieczające i skontrolować ich działanie.
  • Page 34 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group. Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć...
  • Page 35 ▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu- nalnymi! Chińska dyrektywa RoHS (dyrektywa w sprawie ograniczenia stosowania sub-...

  • Page 36: Cs Originální Návod K Obsluze

    Gwarancja producenta na urządzenia ▶ W razie pytań dotyczących warunków gwarancji należy skontaktować się z lokalnym przedstawicielem Hilti. Originální návod k obsluze Údaje k dokumentaci O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové...
  • Page 37 Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Všeobecné bezpečnostní pokyny pro elektrické nářadí VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, instrukce, vyobrazení a technické údaje, které...
  • Page 38 Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí potřebu. Pojem „elektrické nářadí“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené z akumulátoru (bez síťového kabelu). Bezpečnost pracoviště ▶ Pracoviště musí být čisté a dobře osvětlené. Nepořádek nebo neosvětlená místa mohou vést k úrazům. ▶...
  • Page 39 Použití v souladu s určeným účelem Výrobek je určený pro vyprazdňování kapslí a nábojek Hilti a dávkování jejich obsahu. Akumulátorové výtlačné zařízení HDE 500­A22 je určené výhradně pro aplikaci kapslí Hilti o objemu 330 ml nebo 500 ml a dále nábojek o objemu 580 ml.
  • Page 40 ▶ Černá kazeta: pro aplikaci systémů lepicích hmot Hilti s černými nebo bílými kapslemi. ▶ Červená kazeta: pro aplikaci systémů lepicích hmot Hilti s červenými kapslemi. ▶ Nábojka: pro aplikaci systémů lepicích hmot Hilti bez kazety. ▶ Pro tento výrobek používejte pouze lithium-iontové akumulátory Hilti typové řady B22.
  • Page 41 Nasazení akumulátoru ▶ Vložte akumulátor zezadu do výrobku tak, aby při dorazu slyšitelně zaskočil. Vyjmutí akumulátoru ▶ Vyjměte akumulátor. Vložení kazety a kapsle POZOR Nebezpečí uskřípnutí Při neopatrném zasouvání kazety může dojít k uskřípnutí rukou. ▶ Při zasouvání kazety nemějte ruce v oblasti uchycení kazety. POZOR Nebezpečí...
  • Page 42 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group.
  • Page 43 Zajišťovací výstupky na akumulá- ▶ Vyčistěte zajišťovací výstupky šitelným dvojitým cvaknutím. toru jsou znečištěné. a nechte akumulátor zaskočit. Pokud problém přetrvává, obraťte se na servis Hilti. Zařízení nebo akumulátor se Zařízení je přetížené (překročena ▶ Před veškerými pracemi se silně zahřívá. hranice zatížení).

  • Page 44: Sk Originálny Návod Na Obsluhu

    ▶ Pro přepravu a skladování nastavte dávkovací volič na Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Likvidace akumulátorů...
  • Page 45 NEBEZPEČENSTVO NEBEZPEČENSTVO ! ▶ Na označenie bezprostredne hroziaceho nebezpečenstva, ktoré môže spôsobiť ťažký úraz alebo smrť. VAROVANIE VAROVANIE ! ▶ Označenie možného hroziaceho nebezpečenstva, ktoré môže viesť k ťažkým poraneniam alebo usmrte- niu. POZOR POZOR ! ▶ Označenie možnej nebezpečnej situácie, ktorá môže viesť k ľahším ublíženiam na tele alebo vecným škodám.
  • Page 46 Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, obrázky a technické údaje týkajúce sa toto elektrického náradia.
  • Page 47 vzdialenosti od tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo spletené pripojovacie káble zvyšujú riziko úrazu elektrickým prúdom. ▶ Pri práci s elektrickým náradím vo vonkajšom prostredí používajte iba predlžovacie káble vhodné aj do vonkajšieho prostredia. Používanie predlžovacieho kábla vhodného do vonkajšieho prostredia znižuje riziko úrazu elektrickým prúdom.
  • Page 48 Produkt je určený na vyprázdňovanie fóliových balení s vytláčacou náplňou a kartuší Hilti a na dávkovanie ich obsahu. Akumulátorové vytláčacie zariadenie HDE 500­A22 je určené výlučne na spracovanie fóliových balení s vytláčacou náplňou Hilti s objemom 330 ml alebo 500 ml a kartuší s objemom 580 ml. Produkt sa môže používať s kazetou alebo kartušou: ▶...
  • Page 49 Technické údaje HDE 500-A22 Hmotnosť podľa EPTA Procedure 01 vrátane akumulátoraB22⁄8.0 3 kg Menovité napätie 21,6 V Akumulátor Prevádzkové napätie akumulátora 21,6 V Teplota okolia počas prevádzky −17 ℃ … 60 ℃ Teplota pri skladovaní −20 ℃ … 40 ℃...
  • Page 50 Vloženie kazety a fóliového balenia s vytláčacou náplňou POZOR Nebezpečenstvo zacviknutia Pri neopatrnom zasunutí kazety sa môžu zacviknúť ruky. ▶ Pri zasúvaní kazety nedržte ruky v oblasti upevnenia kazety. POZOR Nebezpečenstvo poranenia Nebezpečenstvo vyplývajúce z používania chemikálií. ▶ Skontrolujte, či kazeta nie je poškodená alebo znečistená. Obidva piesty sa musia v kazete ľahko a úplne pohybovať...
  • Page 51 Aby bola zaistená bezpečná prevádzka, používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group. Pomoc v prípade porúch Pri výskyte takých porúch, ktoré nie sú uvedené v tejto tabuľke, alebo ktoré nedokážete odstrániť sami, sa obráťte na náš...
  • Page 52 úvahy údaje o výkone vášho výrobku. Pozrite si technické údaje. Elektrická porucha ▶ Ak problém pretrváva, vyhľa- dajte servis Hilti. Kazeta sa nedá zasunúť do Fóliové balenie nie je celkom zasu- ▶ Fóliové balenie zasuňte až na zariadenia. nuté do kazety.

  • Page 53: Hu Eredeti Használati Utasítás

    Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Likvidácia akumulátorov Neodborná...
  • Page 54 VESZÉLY VESZÉLY ! ▶ Súlyos testi sérüléshez vagy halálhoz vezető közvetlen veszély esetén. FIGYELMEZTETÉS FIGYELMEZTETÉS ! ▶ Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos személyi sérüléshez vagy halálhoz vezethet. VIGYÁZAT VIGYÁZAT ! ▶ Ezzel a szóval hívjuk fel a figyelmet az olyan lehetséges veszélyhelyzetre, amely könnyebb személyi sérüléshez, vagy dologi kárhoz vezethet.
  • Page 55 és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és műszaki adatot, amelyet ehhez az elektromos kéziszerszámhoz mellékeltek.
  • Page 56 ▶ Ne használja a csatlakozókábelt a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszer- számot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a csatlakozókábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó...
  • Page 57 Patron £ Rendeltetésszerű használat A termék rendeltetése a Hilti fóliakartus és patron kiürítése és tartalmának adagolása. A HDE 500­A22 akkumulátoros adagolókészülék kizárólag a 330 ml vagy 500 ml űrtartalmú Hilti fóliakartus, illetve 580 ml űrtartalmú patron feldolgozására készült. A termék tartállyal vagy patronnal működtethető: ▶...
  • Page 58 ▶ Ehhez az akkuhoz kizárólag a C4/36 sorozatba tartozó Hilti töltőkészüléket használjon. Szállítási terjedelem Adagolókészülék és használati utasítás A termékéhez jóváhagyott további rendszertartozékokat a Hilti Store helyeken vagy a következő oldalon talál: www.hilti.group. Műszaki adatok HDE 500-A22 Az EPTA Procedure 01 szerinti tömeg akkuvalB22⁄8.0 3 kg Névleges feszültség...
  • Page 59 Az akku behelyezése ▶ Tolja be hátulról az akkut a termékbe, míg az hallhatóan nem rögzül az ütközőnél. Az akku kivétele ▶ Vegye ki az akkut. A tartály és a fóliakartus behelyezése VIGYÁZAT Becsípődés veszélye A tartály figyelmetlenül végzett befordítása a kéz becsípődését okozhatja. ▶...
  • Page 60 Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából. • Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben. • Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.
  • Page 61 Lásd a műszaki adatokat. ▶ Keresse fel a Hilti Szervizt, ha a Elektromos hiba probléma továbbra is fennáll. A tartály nem fordítható be a A fóliakartus nincs teljesen be- ▶...

  • Page 62: Sl Originalna Navodila Za Uporabo

    ▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
  • Page 63 NEVARNOST NEVARNOST ! ▶ Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti. OPOZORILO OPOZORILO ! ▶ Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt. PREVIDNO PREVIDNO ! ▶ Označuje možno nevarno situacijo, ki lahko pripelje do lažjih telesnih poškodb ali materialne škode. 1.2.2 Simboli v dokumentaciji V navodilih za uporabo se pojavljajo naslednji simboli:...
  • Page 64 Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu električnemu orodju.
  • Page 65 ▶ Če električno orodje uporabljate na prostem, uporabljajte samo podaljške, ki so primerni tudi za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električnega udara. ▶ Če se ne morete izogniti uporabi orodja v vlažnem okolju, uporabite zaščitno stikalo okvarnega toka.
  • Page 66 ▶ Ne uporabljajte ali ne polnite akumulatorskih baterij, ki jih je prizadel električni udar, so padle več kot en meter v globino ali pa so bile kako drugače poškodovane. V tem primeru se vedno obrnite na servis Hilti. ▶ Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Odložite izdelek na negorljivo mesto, ki je dovolj oddaljeno od gorljivih materialov, kjer ga lahko opazujete, in počakajte, da...
  • Page 67 Tehnični podatki HDE 500-A22 Teža v skladu z EPTA Procedure 01 vključno z akumulatorsko baterijo 3 kg B22⁄8.0 Nazivna napetost 21,6 V Akumulatorska baterija Delovna napetost akumulatorske baterije 21,6 V Temperatura okolice med delovanjem −17 ℃ … 60 ℃ Temperatura skladiščenja −20 ℃...
  • Page 68 Vstavljanje kasete in ovoja PREVIDNO Nevarnost ukleščenja Zaradi neprevidnega vstavljanja kasete si lahko ukleščite roke. ▶ Pri vstavljanju kasete rok ne držite na območju ležišča kasete. PREVIDNO Nevarnost poškodb Nevarnost zaradi kemikalij. ▶ Preverite, da kaseta ni poškodovana ali umazana. Oba bata v kaseti mora biti mogoče z lahkoto premikati povsem naprej in nazaj.
  • Page 69 Vzdrževanje • Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
  • Page 70 Glejte tehnične podatke. Električna napaka ▶ Če težave ne morete odpraviti, poiščite pomoč na servisu Hilti. Kasete ni mogoče vstaviti v Ovoj ni povsem vstavljen v kaseto. ▶ Ovoj potisnite v kaseto do orodje.

  • Page 71: Hr Originalne Upute Za Uporabu

    ▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! China RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)
  • Page 72 OPASNOST OPASNOST ! ▶ Znači moguću neposrednu opasnu situaciju, koja može prouzročiti tjelesne ozljede ili smrt. UPOZORENJE UPOZORENJE ! ▶ Ova riječ skreće pozornost na moguću opasnu situaciju koja može uzrokovati teške tjelesne ozljede ili smrt. OPREZ OPREZ ! ▶ Ova riječ skreće pozornost na moguću opasnu situaciju koja može uzrokovati lakše tjelesne ozljede ili materijalnu štetu.
  • Page 73 Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je opremljen ovaj električni alat.
  • Page 74 ▶ Akumulatorske baterije se ne smiju rastavljati, gnječiti, zagrijavati iznad 80°C ili spaljivati. ▶ Ne upotrebljavajte i ne punite akumulatorske baterije koje su dobile udarac, pale s visine preko jednog metra ili su na neki drugi način oštećene. U tom slučaju uvijek kontaktirajte Hilti servis. Hrvatski...
  • Page 75 ▶ Za ove akumulatorske baterije upotrebljavajte samo Hilti punjače tipa C4/36. Sadržaj isporuke Alat za istiskivanje i upute za uporabu Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašoj Hilti Store ili na: www.hilti.group. Tehnički podaci HDE 500-A22 Težina prema EPTA Procedure 01 uključujući akumulatorsku bateriju...
  • Page 76 Odredite dodatne sigurnosne mjere za zaštitu korisnika prije djelovanja zvuka i/ili titranja kao npr: Održavanje električnog alata i nastavaka, održavanje toplih ruku, organizacija tokova rada. Informacije o buci HDE 500-A22 Tipična razina snage zvuka prema ocjeni A (L 76 dB Nesigurnost za izmjerenu razinu zvučne snage (K...
  • Page 77 OPREZ Opasnost od ozljede Opasnost od kemikalija. ▶ Provjerite jesu li kasete oštećene ili zaprljane. Oba klipa moraju u kaseti biti lako pomična te se u cijelosti moraju moći pomaknuti naprijed i natrag. Zamijenite oštećene i/ili jako zaprljane kasete. 1. Pritisnite tipku za deblokadu. 2.
  • Page 78 ćete u vašoj Hilti Store ili na: www.hilti.group. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti...
  • Page 79 Vidi poglavlje Tehnički podaci. Električni kvar ▶ Obratite se Hilti servisu ako i dalje postoji problem. Kaseta se ne može zakrenuti Folijski omot nije u cijelosti gurnut ▶ Folijski omot gurnite do kraja u u alat.

  • Page 80: Ru Перевод Оригинального Руководства По Эксплуатации

    Zbrinjavanje otpada Hilti uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
  • Page 81 • Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии. • Храните руководство по эксплуатации всегда рядом с электроинструментом и передавайте элек- троинструмент будущим владельцам только вместе с этим руководством. Пояснение к знакам (условным обозначениям) 1.2.1 Предупреждающие...
  • Page 82 директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ Изучите все указания по технике безопасности, инструкции, иллюстрации...
  • Page 83 ▶ Не разрешайте детям и посторонним приближаться к работающему электро- устройству/электроинструменту. Отвлекаясь от работы, можно потерять контроль над электроустройством/электроинструментом. Электрическая безопасность ▶ Соединительная вилка электроинструмента должна соответствовать розетке электросети. Не изменяйте конструкцию вилки! Не используйте переходные вилки с электроинстру- ментами с защитным заземлением. Использование оригинальных вилок и соответствующих им розеток...
  • Page 84 ▶ Слишком сильный нагрев аккумулятора (такой, что до него невозможно дотронуться) указывает на его возможный дефект. Поместите изделие в пожаробезопасное место на достаточном расстоянии от воспламеняющихся материалов, где вы сможете контролировать ситуацию, и дайте ему остыть. При возникновении такой ситуации всегда обращайтесь в ближайший сервисный центр Hilti. Русский 2030483...
  • Page 85 Этот инструмент предназначен для опорожнения пленочных капсул и картриджей Hilti и дозирования их содержимого. Аккумуляторный дозатор HDE 500­A22 предназначен только для обработки оригиналь- ных пленочных капсул фирмы Hilti объемом 330 мл или 500 мл, а также картриджей объемом 580 мл. Инструмент может использоваться с одной кассетой или одним картриджем: ▶...
  • Page 86 Примите дополнительные меры безопасности для защиты пользователя от воздействия возникающего шума и/или вибраций, например: техническое обслуживание электроинструмента и рабочих (сменных) инструментов, сохранение тепла рук, правильная организация рабочих процессов. Данные о шуме HDE 500-A22 Среднее А-скорректированное значение уровня звуковой мощности 76 дБ Погрешность измеренного уровня звуковой мощности (K 3 дБ...
  • Page 87 Установка кассеты и пленочной капсулы ОСТОРОЖНО Опасность защемления! При невнимательном обращении с кассетой возможно защемление кистей рук. ▶ При манипуляциях с кассетой избегайте опасной зоны ее крепления. ОСТОРОЖНО Опасность травмирования Опасность вследствие химических веществ. ▶ Проверяйте кассету на отсутствие повреждений или загрязнений. Оба поршня должны переме- щаться...
  • Page 88 Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить...
  • Page 89 ▶ Очистите фиксирующие вы- тора не слышно характер- аккумулятора ступы и вставьте аккумулятор ного (двойного) щелчка. с фиксацией. Обратитесь в сервисный центр Hilti, если проблема не устранена. Сильный нагрев (внутри) Дозатор перегружен (работа за ▶ Перед проведением любых дозатора или аккумулятора.
  • Page 90 Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...

  • Page 91: Uk Оригінальна Інструкція З Експлуатації

    Оригінальна інструкція з експлуатації Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
  • Page 92 діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Загальні вказівки з техніки безпеки при роботі з електроінструментами ПОПЕРЕДЖЕННЯ! Уважно прочитайте усі вказівки та інструкції з техніки безпеки, ознайомтеся...
  • Page 93 Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що працюють від електричної мережі (із кабелем живлення), так і електроінструменти, що працюють від акумуляторної батареї (без кабелю живлення). Безпека на робочому місці ▶ Дбайте про чистоту та достатнє освітлення робочого місця. Безлад на робочому місці та недостатнє...
  • Page 94 ▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште інструмент...
  • Page 95 Інструмент призначений для спорожнення фольгових пакетів і картриджів Hilti і дозування їхнього вмі- сту. Акумуляторний ін'єкційний пістолет HDE 500­A22 призначений виключно для роботи із фольговими пакетами Hilti ємністю 330 мл або 500 мл, а також із картриджами ємністю 580 мл. Інструмент може працювати з касетою або картриджем:: ▶...
  • Page 96 та/або вібрації, зокрема: проводити своєчасне технічне обслуговування електроінструмента та змінних робочих інструментів до нього, утримувати руки у теплі, належним чином організовувати робочий процес. Інформація про шум HDE 500-A22 Скоригований за шкалою «А» типовий рівень шумової потужності (L 76 дБ Похибка для виміряного рівня шумової потужності (K 3 дБ...
  • Page 97 Уставлення касети і фольгового пакета ОБЕРЕЖНО Небезпека защемлення Щоб не защемити руки, будьте обережні під час установлення касети в інструмент. ▶ Під час виймання касети тримайте руки подалі від гнізда касети. ОБЕРЕЖНО Небезпека травмування Небезпека контакту з хімічними речовинами. ▶ Перевіряйте касету на наявність пошкоджень або забруднень. Обидва поршні повинні легко та повністю...
  • Page 98 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Допомога у разі виникнення несправностей...
  • Page 99 Допомога у разі виникнення несправностей У разі виникнення несправностей, які не зазначені у цій таблиці або які Ви не можете полагодити самостійно, зверніться до сервісної служби компанії Hilti. Несправність Можлива причина Рішення Інструмент не працює. Акумуляторна батарея встанов- ▶ Зафіксуйте акумуляторну...
  • Page 100 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...

  • Page 101: Kk Түпнұсқа Пайдалану Бойынша Нұсқаулық

    Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
  • Page 102 Литий-иондық аккумулятор Аккумуляторды еш жағдайда соқпа құрал ретінде пайдаланбаңыз. Аккумуляторды құлатып жібермеңіз. Соққы тиген немесе басқа жолмен зақымдалған аккумуляторды пайдаланбаңыз. Пайдаланылған Hilti литий-ион аккумуляторларының сериясы. Қолдану мақсаты бөліміндеі нұсқауларды орындаңыз. Құрылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды. Қауіпсіздік...
  • Page 103 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді...
  • Page 104 Hilti сервистік қызметіңізге хабарласыңыз. ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аспапты тұтану қаупі жоқ орынға, тұтанғыш материалдардан алыс, оны бақылауға болатындай қойыңыз және cуытып қойыңыз. Мұндай жағдайда әрдайым Hilti сервистік қызметіңізге хабарласыңыз. Қазақ 2030483...
  • Page 105 ▶ Бұл аккумуляторлар үшін тек C4/36 сериялы Hilti зарядтағыш құрылғыларын пайдаланыңыз. Жеткізілім жинағы Сығып шығару құрылғысы және пайдалану бойынша нұсқаулық Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti Store дүкенінде немесе келесі веб-сайтта табуға болады: www.hilti.group. Техникалық сипаттамалар HDE 500-A22 EPTA Procedure 01 бойынша...
  • Page 106 шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру. Шуыл туралы ақпарат HDE 500-A22 А санаты бойынша өлшенген дыбыс қысымы деңгейінің мәні (L 76 дБ Өлшенген дыбыс күшінің деңгейіндегі дәлсіздік (K 3 дБ...
  • Page 107 АБАЙЛАҢЫЗ Жарақат алу қаупі Химиялық заттардан болатын қауіп. ▶ Кассеталарда зақымдар немесе кірдің бар-жоғын тексеріңіз. Піспектердің екеуі де кассетада алға және артқа оңай және толық жылжуы керек. Зақымдалған және/немесе қатты ластанған кассеталарды ауыстырыңыз. 1. Құлыптан босату түймесін басыңыз. 2. Беру штоктарын тірелгенше кері тартыңыз. 3.
  • Page 108 қолданыңыз. Біз рұқсат еткен қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарақтар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету...
  • Page 109 аккумуляторда қатты қызу түскен (пайдалану шегі өнімнің қуат талаптарын пайда болды. асырылған). тексеріңіз. Техникалық деректерді қараңыз. Электрлік ақаулық ▶ Мәселе шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз. Кассета құрылғыға Үлдірлі ыдыс кассетаға толық ▶ Үлдірлді ыдысты кассета ішіне салынбайды. салынбаған. тірелгенше жылжытыңыз.

  • Page 110: Bg Оригинално Ръководство За Експлоатация

    ▶ Мөлшерлегіш айырып-қосқышты тасымалдау және сақтау күйіне орнатыңыз. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
  • Page 111 Условни обозначения 1.2.1 Предупредителни указания Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи: ОПАСНОСТ ОПАСНОСТ ! ▶ Отнася се за непосредствена опасност от заплаха, която води до тежки телесни наранявания или смърт. ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ! ▶...
  • Page 112 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Общи указания за безопасност при електроинструменти ПРЕДУПРЕЖДЕНИЕ Прочетете всички указания за безопасност, инструкции, илюстрации и...
  • Page 113 Безопасност при работа с електроинструменти ▶ Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ако работите със заземени електроинструменти, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар. ▶...
  • Page 114 ▶ Ако акумулаторът е много горещ на пипане, той може да има дефект. Поставете продукта на незапалимо място, достатъчно отдалечено от запалими материали, където той може да бъде наблюдаван, и го оставете да се охлади. В този случай винаги се свързвайте с Вашия Hilti сервиз. Български...
  • Page 115 £ Употреба по предназначение Уредът е предназначен за изпразване на Hilti фолийни опаковки и заряди и за дозиране на съдържа- нието им. Акумулаторният нагнетателен уред HDE 500­A22 е предназначен само за преработка на Hilti фолийни опаковки с вместимост 330 мл или 500 мл, както и на заряди с вместимост 580 мл.
  • Page 116 звука и/или вибрациите, като например: поддръжка на електроинструмент и сменяеми инструменти, поддържане на топли ръце, организация на работните процеси. Информация за шума HDE 500-A22 Типово ниво на звуковата мощност по крива А (L 76 дБ Отклонение при измерено ниво на звукова мощност (K 3 дБ...
  • Page 117 Поставяне на касета и фолийна опаковка ПРЕДПАЗЛИВОСТ Опасност от приклещване Ръцете могат да бъдат приклещени при невнимателно завъртане на касетата. ▶ При завъртане на касетата не дръжте ръцете в областта на приемника на касетата. ПРЕДПАЗЛИВОСТ Опасност от нараняване Опасност от химикали. ▶...
  • Page 118 Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервиз на Hilti. Помощ при наличие на смущения При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да...
  • Page 119 ▶ Почистете фиксиращите с ясно "щракване" сени планки. Фиксиращите планки са дефектни ▶ Поставете нова касета и се обърнете към сервиз на Hilti. От смесителя не изтича про- Масата на разтвора в статичния ▶ Отвийте втвърдения смесител дукт смесител е втвърдена...

  • Page 120: Ro Manual De Utilizare Original

    ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
  • Page 121 Explicitarea simbolurilor 1.2.1 Indicaţii de avertizare Indicaţiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Sunt utilizate următoarele cuvinte-semnal: PERICOL PERICOL ! ▶ Pentru un pericol iminent şi direct, care duce la vătămări corporale sau la accidente mortale. ATENŢIONARE ATENŢIONARE ! ▶...
  • Page 122 Nu lăsaţi acumulatorul să cadă. Nu utilizaţi niciun acumulator care a suferit o lovitură sau este deteriorat într-un alt mod. Seria de tip a acumulatorului Li-Ion Hilti utilizat. Rugăm aveţi în vedere datele din capitolul Utiliza- rea conformă cu destinaţia.
  • Page 123 ▶ Feriţi sculele electrice de influenţa ploii şi umidităţii. Pătrunderea apei în scula electrică creşte riscul de electrocutare. ▶ Nu utilizaţi cablul de legătură în scopuri pentru care nu este destinat, de exemplu pentru a transporta scula electrică, a suspenda scula electrică sau pentru a trage fişa din priza de alimentare.
  • Page 124 HDE 500­A22 este destinat exclusiv prelucrării ambalajelor din folie Hilti cu capacitatea de 330 ml sau 500 ml, precum şi a capselor cu capacitatea de 580 ml. Produsul poate fi acţionat cu o casetă sau cu o capsă: ▶...
  • Page 125 ▶ Capsă: pentru utilizarea sistemelor cu mortar Hilti fără casetă. ▶ Utilizaţi pentru acest produs numai acumulatorii Li-Ion Hilti din seria de tip B22. ▶ Utilizaţi pentru aceşti acumulatori numai redresoarele Hilti din seria C4/36. Setul de livrare Aparat de injectare prin presare şi manual de utilizare Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră...
  • Page 126 Modul de utilizare Respectaţi toate instrucţiunile de protecţie a muncii şi manualele de utilizare. ATENŢIONARE Pericol provocat de substanţele chimice Folosirea improprie poate duce la accidentări. ▶ Înainte de aplicaţia de lucru, acordaţi atenţie fişei cu datele de securitate a produsului, indicaţiilor de pe ambalaj şi manualului de utilizare pentru ambalajul din folie.
  • Page 127 Verificaţi regulat la toate piesele vizibile dacă există deteriorări şi funcţionare impecabilă a elementelor de comandă. • În caz de deteriorări şi/ sau disfuncţionalităţi, nu puneţi produsul în exploatare. Dispuneţi imediat repararea la centrul de service Hilti. 2030483 Română *2030483*...
  • Page 128 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii,...
  • Page 129 Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...

  • Page 130: Tr Orijinal Kullanım Kılavuzu

    Orijinal kullanım kılavuzu Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
  • Page 131 Aküyü asla darbe aleti olarak kullanmayınız. Aküyü düşürmeyiniz. Darbe almış veya hasar görmüş bir aküyü kullanmayınız. Kullanılan Hilti Lityum İyon akü tip serisi. Usulüne uygun kullanım bölümündeki bilgileri dikkate alınız. Alet, iOS ve Android platformları ile uyumlu NFC teknolojisini destekler.
  • Page 132 Elektrik güvenliği ▶ Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı elektrikli el aletleri ile birlikte kullanmayınız. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. ▶ Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.
  • Page 133 Usulüne uygun kullanım Ürün, Hilti folyo tüplerini ve kartuşları boşaltmak ve içeriğini dozajlamak için uygundur. Akülü uygulama tabancası HDE 500­A22 sadece 330 ml veya 500 ml içeriğe sahip Hilti folyo tüplerin ve 580 ml içeriğe sahip kartuşların işlenmesi için uygundur.
  • Page 134 Teslimat kapsamı Uygulama tabancası ve kullanım kılavuzu Ürünleriniz için izin verilen diğer sistem ürünlerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group. Teknik veriler HDE 500-A22 EPTA Procedure 01 uyarınca akümülatör dahil ağırlıkB22⁄8.0 3 kg Nominal gerilim 21,6 V Akü Akü çalışma gerilimi 21,6 V İşletim sırasındaki ortam sıcaklığı...
  • Page 135 Akünün çıkartılması ▶ Aküyü çıkartınız. Kasetin ve folyo tüpünün yerleştirilmesi DİKKAT Sıkışma tehlikesi Eller, kasetin dikkatsiz biçimde içe döndürülmesi sırasında sıkışabilir. ▶ Kaseti içeri doğru döndürürken ellerinizi kaset giriş bölümünde tutmayınız. DİKKAT Yaralanma tehlikesi Kimyasallar nedeniyle tehlike. ▶ Kasette hasar ve/veya kirlenme olup olmadığını kontrol ediniz. Her iki piston da kasetin içinde kolayca ve tamamen ileri-geri hareket edebilmelidir.
  • Page 136 Hilti Store veya adresinde bulabilirsiniz. www.hilti.group. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz.
  • Page 137 ▶ Tüm çalışmalardan önce ürü- oluşumu. aşılmış). nünüzün performans verilerini dikkate alınız. Bkz. teknik veriler. Elektrik arızası ▶ Sorun devam ediyorsa Hilti Service ile irtibat kurunuz. Kaset alete yerleştirilmemeli- Folyo tüp kasete tam olarak yerleş- ▶ Folyo tüpü dayanak noktasına dir. tirilmemiş.
  • Page 138 ▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! Çin RoHS (Tehlikeli madde kullanımını...

  • Page 139: ﻴ ﻟ‬ ‫ﺩ

    ‫ﻲ‬ ‫ﻠ‬ ‫ﺻ‬ ‫ﻷ ﺍ‬ ‫ﻝ‬ ‫ﺎ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬...
  • Page 140 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﻭ‬...
  • Page 141 ‫ﺭ‬ ‫ﺎ ﺒ‬ ‫ﻏ‬ ‫ﻉ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻧ ﺃ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻏ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﻞ‬ ‫ﺋ ﺍ‬ ‫ﻮ‬ ‫ﺳ‬ ‫ﻪ ﺑ‬ ‫ﺪ‬ ‫ﺟ ﺍ‬ ‫ﻮ‬ ‫ﺘ ﻳ‬ ‫ﺭ‬ ‫ﺎ ﺠ‬ ‫ﻔ ﻧ‬ ‫ﻻ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺨ...
  • Page 142 ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﺗ‬ ‫ﻭ ﺃ‬ ‫ﻡ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ◀ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﻊ‬ ‫ﻣ‬ ‫ﺎ ﻤ‬ ‫ﺋ ﺍ‬ ‫ﺩ‬ ‫ﻞ‬ ‫ﺻ‬ ‫ﺍ ﻮ‬ ، ‫ﺗ‬ ‫ﺔ ﻟ‬...
  • Page 143 ‫ﺪ‬ ‫ﺠ ﺗ‬ www.hilti.group ‫ﺔ‬ ‫ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ HDE 500-A22 ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ B22⁄8.0 ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ‬ ‫ﻟ ﺍ‬ ‫ﻼ‬ ‫ﻣ ﺎ‬ ‫ﺷ‬ EPTA Procedure 01 ‫ﺐ‬...
  • Page 144 ‫ﻷ ﺍ‬ ‫ﺔ‬ ‫ﻧ ﺎ ﻴ‬ ‫ﺻ‬ ‫ﺞ‬ ‫ﻴ ﺠ‬ ‫ﻀ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻣ‬ ‫ﻮ‬ ‫ﻠ‬ ‫ﻌ‬ ‫ﻣ‬ HDE 500-A22 ‫ﻞ‬ ‫ﺒ ﺒ ﻴ‬ ‫ﺴ‬ ‫ﻳ‬ ‫ﺩ‬ ‫ﺔ‬ ‫ﺌ‬ ‫ﻔ ﻟ‬ ‫ﺎ ﺑ‬ ‫ﻒ‬ ‫ﻨ‬ ‫ﺼ‬ ‫ﻣ‬ ‫ﻱ‬...
  • Page 145 ‫ﺱ‬ ‫ﺮ ﺘ‬ ‫ﺣ ﺍ‬ ‫. ﺔ‬ ‫ﻴ ﺋ ﺎ‬ ‫ﻴ ﻤ‬ ‫ﻴ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺩ‬ ‫ﺍ ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﺑ ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﺔ‬ ‫ﺑ ﺎ‬ ‫ﺻ‬ ‫ﻹ ﺍ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﺔ‬ ‫ﺷ‬ ‫ﻮ‬...
  • Page 146 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
  • Page 147 ‫ﻮ ﺗ‬ ‫، ﺔ‬ ‫ﻠ ﻜ‬ ‫ﺸ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺮ‬ ‫ﻤ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ Hilti ‫ﺔ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺧ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﺓ ﺭ‬ ‫ﺪ‬ ‫ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻧ‬ ‫ﺎ ﻴ ﺑ‬...
  • Page 148 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...

  • Page 149: Ja オリジナル取扱説明書

    オリジナル取扱説明書 文書について 本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条 件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡し ください。 記号の説明 1.2.1 警告表示 警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています： 危険 危険 ！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。 警告 警告 ！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。 注意 注意 ！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号 本書では、以下の記号が使用されています： 使用前に取扱説明書をお読みください 本製品を効率良く取り扱うための注意事項や役に立つ情報 リサイクル可能な部品の取扱い 工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号 図中では以下の記号が使用されています： この数字は本取扱説明書冒頭にある該当図を示しています...
  • Page 150 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせ の際には、製品データが必要になります。 製品データ 機種名： HDE 500-A22 製品世代： 製造番号： 適合宣言 当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言し ます。適合宣言書の複写は本書の末尾にあります。 技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 電動工具の一般安全注意事項 警告事項 本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。 以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。 安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。 安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリー ツール（コードレス）を指します。 作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり ます。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく ださい。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。...
  • Page 151 電気に関する安全注意事項 ▶ 電動工具の接続プラグは電源コンセントにきちんと適合しなければなりません。プラグは絶対に変更し ないでください。保護接地した電動工具と一緒にアダプタープラグを使用しないでください。オリジナ ルのプラグと適切なコンセントを使用することにより、感電の危険を小さくすることができます。 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてく ださい。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持 ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、 可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の 危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用す ると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を 使用すると、感電の危険が小さくなります。 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れてい る場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないで ください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使 用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してくだ さい。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前 や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン ／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したり すると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが 本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてくださ い。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。...
  • Page 152 本製品は、 Hilti フォイルパックおよびカートリッジから樹脂を吐出する目的に使用します。HDE 500­A22 充 電式ディスペンサーは、Hilti のフォイルパック（内容量：330 ml または 500 ml）およびカートリッジ（内容 量：580 ml）にのみ使用することができます。 本製品は、フォイルパックホルダーあるいはカートリッジとともに使用することができます： ▶ 黒のフォイルパックホルダー：黒または白のフォイルパックを使用してのHilti 樹脂システムの作業用。 ▶ 赤のフォイルパックホルダー：赤のフォイルパックを使用してのHilti 樹脂システムの作業用。 ▶ カートリッジ：フォイルパックホルダーなしでのHilti 樹脂システムの作業用。 ▶ 本製品には、必ずHilti の B22 シリーズの Li­Ion バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti の C4/36 シリーズの充電器を使用してください。 本体標準セット構成品 ディスペンサーおよび取扱説明書 その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせい ただくか、あるいはwww.hilti.group でご確認ください。 日本語...
  • Page 153 製品仕様 HDE 500-A22 EPTA Procedure 01 に準拠した重量（B22⁄8.0 バッテリーを含む） 3 kg 定格電圧 21.6 V バッテリー バッテリー作動電圧 21.6 V 作動時の周囲温度 −17 ℃ … 60 ℃ 保管温度 −20 ℃ … 40 ℃ 充電開始時のバッテリー温度 −10 ℃ … 45 ℃ 騒音および振動値について（EN 62841 準拠） 本説明書に記載されているサウンドプレッシャー値および振動値は、規格に準拠した測定方法に基づいて測 定したものです。電動工具を比較するのにご使用いただけます。曝露値の暫定的な予測にも適しています。...
  • Page 154 フォイルパックホルダーとフォイルパックを装填する 注意 はさみこみの危険 フォイルパックホルダーが意図せず旋回して手をはさむことがあります。 ▶ フォイルパックホルダー取り付ける際は、フォイルパックホルダーの支持部付近に手をおかないでくだ さい。 注意 負傷の危険 化学物質による危険があります。 ▶ フォイルパックホルダーに損傷または汚れがないか点検してください。2 本のピストンは、フォイル パックホルダー内で円滑に動き、前後いっぱいまで移動できなければなりません。損傷したフォイル パックホルダーや汚れの激しいフォイルパックホルダーは交換してください。 1. リリースボタンを押します。 2. ピストンロッドをストップ位置まで引き戻します。 3. フォイルパックホルダーを取り付けて、上方へ向けます。 4. ミキシングノズルをフォイルパックに取り付けます。 5. フォイルパックをフォイルパックホルダーに挿入します。 6. フォイルパックホルダーを回して本製品にセットします。 カートリッジを装填する 1. リリースボタンを押します。 2. ピストンロッドをストップ位置まで引き戻します。 3. カートリッジを取り付けます。 4. ミキシングノズルをカートリッジに取り付けます。 5. カートリッジを回して本製品にセットします。 最初に吐出する樹脂を捨てる 警告 負傷の危険...
  • Page 155 バッテリーは清潔に保ち、オイルやグリスで汚さないようにしてください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品 をいためる可能性があるので使用しないでください。 • 湿気が入り込まないようにしてください。 保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能すること を定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセ ンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。 安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承 認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせ いただくか、あるいはwww.hilti.group でご確認ください。 故障時のヒント この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業 担当またはHilti サービスセンターにご連絡ください。 故障時のヒント この表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業 担当またはHilti サービスセンターにご連絡ください。 故障 考えられる原因 解決策 本体が作動しない。 バッテリーが完全に装着されてい ▶ バッテリーを「カチッカチッ」 ない。 と音がするまでロックする。 2030483 日本語...
  • Page 156 バッテリーが 「カチッカチッ」 バッテリーのロックノッチが汚れ ▶ ロックノッチを清掃してバッテ と音がするまでロックされな ている。 リーをロックする。問題が再発 い。 する場合はHilti サービスセン ターに連絡する。 本体あるいはバッテリーが熱 本体に負荷がかかり過ぎている（適 ▶ 作業前に製品の仕様について確 くなる。 用基準を超えている） 。 認する。製品仕様を参照。 電気的故障 ▶ 問題が再発する場合はHilti サー ビスセンターに連絡する。 フォイルパックホルダーを本 フォイルパックが完全にフォイル ▶ フォイルパックをストップ位置 体に取り付けることができな パックホルダーに挿入されていな までフォイルパックホルダーに い。 い。 挿入する。 ピストンロッドが完全に戻ってい ▶ リリースボタンを押し、ピスト ない ンロッドを完全に引き戻す。 フォイルパックホルダーが...

  • Page 157: Ko 오리지널 사용 설명서

    Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されな ければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細について は弊社営業担当またはHilti 代理店・販売店にお尋ねください。 バッテリーを廃棄する バッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があり ます。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ 中国版 RoHS（有害物質使用制限に関するガイドライン） 下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r5250。 本書の最終ページに RoHS 表にリンクした QR コードがあります。 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。 오리지널 사용 설명서 문서 관련 기재사항 본 문서에 대해...
  • Page 158 배터리는 절대 타격 공구로 사용해서는 안 됩니다. 배터리를 떨어뜨리지 마십시오. 타격을 받은 적이 있거나 다른 손상이 있는 배터리는 사용하지 마십 시오. 사용한 Hilti 리튬이온 배터리 모델 시리즈. 규정에 맞는 사용 단원에 제시된 내용에 유의하십시오. 본 기기는 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다. 한국어...
  • Page 159 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 전동 공구에 대한 일반적인 안전상의 주의사항 경고 해당 전동 공구와 함께 동봉된 모든 안전상의 주의 사항, 지침, 그림 및 기술자료를 숙지하십시오. 다...
  • Page 160 ▶ 충격을 받은 적이 있거나, 1미터가 넘는 높이에서 떨어진 적이 있거나 혹은 다른 방식으로 손상된 배터리 는 절대 사용하거나 충전하지 마십시오. 이러한 경우 항상 Hilti 서비스 센터로 문의해 주시기 바랍니다. ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 가연성 소재와 충분한 간격을 유지하면서, 관...
  • Page 161 규정에 맞는 사용 본 제품은 Hilti 포장용기 및 용기를 비우고 내용물을 계량하기 위해 사용됩니다. 배터리 구동식 디스펜서 HDE 500­A22는 용량이 330 ml 또는 500 ml인 Hilti 포장용기 및 용량이 580 ml인 용기에 작업하기 위한 용도로 사 용됩니다. 본 제품은 해당 카트리지 또는 용기를 이용해 작동시킬 수 있습니다.
  • Page 162 사용자를 보호하기 위해 음파 그리고/또는 진동이 작용하기 전에 다음과 같은 추가적인 안전 조치를 취하십시 오. 전동 공구와 공구 비트의 유지보수, 손을 따뜻하게 유지, 작업순서 정하기 등. 소음 정보 HDE 500-A22 평균 A-가중 소음 수준 (L 76dB 측정된 소음 수준에 대한 허용공차 (K 평균...
  • Page 163 4. 스태틱 믹서를 포장용기에 돌려 넣으십시오. 5. 포장용기를 카트리지에 밀어 넣으십시오. 6. 카트리지 방향을 제품 쪽으로 전환시키십시오. 용기 삽입 1. 잠금 해제 버튼을 누르십시오. 2. 밀대를 스톱 위치까지 뒤로 당기십시오. 3. 용기를 설치하십시오. 4. 스태틱 믹서를 용기에 돌려 넣으십시오. 5. 용기 방향을 제품 쪽으로 전환시키십시오. 흘러나온...
  • Page 164 안전하게 작동하기 위해서는 순정품 예비 부품 및 소모품만 사용하십시오. 해당 제품에 허용되는 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 에서 확인할 수 있습니다. www.hilti.group. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 고장 시 대책...
  • Page 165 로 설정하십시오. 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다.

  • Page 166: Zh 原始操作說明

    China RoHS (유해물질 사용 제한 지침) 아래 도표에서 유해물질에 관한 도표를 확인할 수 있습니다. qr.hilti.com/r5250. RoHS 도표로 이어지는 링크는 본 문서 끝에 QR 코드 형식으로 제시되어 있습니다. 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. 原始操作說明 文件相關資訊...
  • Page 167 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品 詳細資訊。 產品資訊 類型： HDE 500-A22 產品代別： 序號： 符合聲明 基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。 技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 一般電動機具安全警告 警示 請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊 事故、火災和 / 或嚴重的傷害。 妥善保存所有警示及說明，以供將來參考。 注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。 工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 2030483 繁體中文 *2030483*...
  • Page 168 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維 修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸 下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練 的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的 狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現 象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用 途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕滑會在意外情況中造成機具無法 安全掌控。 電池的使用與保養 ▶ 請遵守適用於搬運、貯放和使用鋰電池的特殊法規和操作說明。 ▶ 請勿讓電池暴露在高溫下、讓陽光直接照射或接觸火焰。 ▶ 請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C的環境中。 ▶ 請勿使用或充電受到機構性衝擊、從高處摔落或有損壞跡象之電池。在此情況下，務必聯絡Hilti維修中 心。 ▶ 若電池溫度過高無法觸摸，表示電池可能已經毀損。此時，可將產品置於可隨時觀察並靜置冷卻的非易燃 位置，同時遠離易燃物質。在此情況下，務必聯絡Hilti維修中心。 繁體中文 2030483 *2030483*...
  • Page 169 電池拆卸鈕（也可用於啟用電池狀態指示燈） 電池 § 扳機 配件 錫箔藥劑包 錫箔藥劑包套筒，黑色 ∙ 錫箔藥劑包套筒，紅色 填充筒 £ 用途 此注射器專用於在受控操作下為Hilti錫箔藥劑包和填充筒注射內容物。HDE 500­A22充電式注射器只能用 於Hilti 330 ml或500 ml錫箔藥劑包及580 ml填充筒。 此注射器可用於錫箔藥劑包套筒或填充筒： ▶ 黑色錫箔藥劑包套筒：用於注射黑色或白色錫箔藥劑包中的Hilti植筋劑。 ▶ 紅色錫箔藥劑包套筒：用於注射紅色錫箔藥劑包中的Hilti植筋劑。 ▶ 填充筒：用於搭配無錫箔藥劑包套筒的Hilti植筋劑系統。 ▶ 本產品限使用B22系列Hilti鋰電池。 ▶ 以上電池限使用C4/36系列Hilti電池充電器。 配備及數量 注射器與操作說明 關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group。 技術資料 HDE 500-A22 重量（依據EPTA Procedure 01），含電池B22⁄8.0 3 kg 額定電壓...
  • Page 170 −10 ℃ … 45 ℃ 噪音資訊和震動值（依據EN 62841） 操作說明中所提供之音壓和震動值已參照標準測量，並可用來比較不同機具之噪音。它們也可作為噪音量的 初步評估。 提供之資料表示機具主要應用時之數值。若機具應用於不同之用途，搭配不同的配件工具或在保養不良的情 況下，其數據會有所不同。在作業過程中，這會大幅提高其噪音量。 當機具關閉，或開啟但未進行任何作業時也應列入考量，才能準確評估噪音量。在作業過程中，這會大幅降 低其噪音量。 確認其他安全措施，以保護操作員不受噪音和 / 或震動影響，例如：保養機具與其配件、操作前保持雙手溫 暖、作業型式之安排等。 噪音資訊 HDE 500-A22 典型A加權聲功率級數 (L 76 dB 無法判定的聲功率級數量測值 (K 3 dB 典型A加權音壓級數 (L 65 dB 無法判定的音壓級數 (K 3 dB 震動資訊 HDE 500-A22 總震動 (a 0.5 m/s²...
  • Page 171 6. 將錫箔藥劑包套筒旋入注射器。 置入填充筒 1. 按下釋放鈕。 2. 盡可能將活塞桿向後拉出。 3. 裝入填充筒。 4. 將靜態混合器（混合噴嘴）旋緊至鋁箔包上。 5. 將填充筒旋入注射器。 丟棄最初的植筋劑 警告 有受傷的危險 化學物質危險。 ▶ 不可將注射器對準自己或他人。錯誤的使用可能會造成受傷。 警告 有受傷的危險 化學物質危險。 ▶ 必須先將混合噴嘴緊緊鎖上，才能開始注射植筋劑。錯誤的使用可能會造成受傷。 每次更換靜態混合器（混合噴嘴）時，應捨棄最初流出的植筋劑。 初次注射的植筋劑不宜使用。 1. 將注射器量調節器開關設定在 。 2. 壓下扳機，直到混合噴嘴完全注滿為止。 3. 將注射器量調節器開關設定在適當的植筋劑量 。 ➥ 1 = 1個衝程（大約5 ml） ➥ 15 = 1個衝程（大約75 ml） 4.
  • Page 172 • 請使用乾燥的刷子小心清潔通風口。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 鋰電池的保養 • 避免電池沾上油脂。 • 只能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。 • 避免濕氣進入。 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或網站：選購Hilti認 可的備件、耗材和配件。www.hilti.group。 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障 可能原因 解決方法 機具不會運作。 電池沒有完全置入。 ▶ 壓下電池直到聽見咬合時發出的 兩聲喀啦聲。 電池電量不足。 ▶ 更換電池，並對無電量的電池再 次充電。 注射模式選擇開關設定為「0」 ▶ 選擇您要的注射量。...
  • Page 173 電池故障或漏液造成的意外損害 ! ▶ 儲存產品時務必將電池卸下！ ▶ 請儘可能將機具與電池貯放於陰涼乾燥處。 ▶ 請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。 ▶ 請將機具與電池貯放在乾燥且兒童或未授權的人員無法觸及的地點。 ▶ 長時間貯放後，在使用前請檢查機具與電池是否有損壞。 注射器的搬運或貯放 ▶ 貯放及搬運機具時，請將注射模式選擇開關設定為 。 廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中， 您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。 電池處置 不當處理電池會造成有害健康之氣體或液體。 ▶ 請勿以郵寄方式寄送電池！ ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ 中國RoHS（使用危險物質的限制指南） 下列連結可前往危險物質的表格：qr.hilti.com/r5250。 您可在文件最後找到QR碼格式的RoHS表連結。 製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 2030483 繁體中文 *2030483*...

  • Page 174: Cn 原版操作说明

    原版操作说明 文档信息 关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。 使用符号的说明 1.2.1 警告 警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险 ！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告 ！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心 ！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号 本文档中使用下列符号： 请在使用之前阅读操作说明。 使用说明和其他有用信息 处理可回收材料 不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号 图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。...
  • Page 175 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。 产品信息 型号： HDE 500-A22 分代号： 序列号： 符合性声明 按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。 技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 一般电动工具安全警告 警告 请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导 致电击、火灾和/或严重人身伤害。 请保存所有安全警告和操作说明，以供将来参考。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或...
  • Page 176 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若 可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工 具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情 况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指 定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控 制本工具。 电池的使用和维护 ▶ 遵守与锂离子电池的运输、储存和使用相关的特殊规定和适用说明。 ▶ 不要将电池暴露在高温、直射阳光或明火环境下。 ▶ 请勿拆开、挤压或烧毁电池，不要让它们暴露于超过 80 ℃ 的高温下。 ▶ 如果电池受到过物理冲击、从高处跌落过或表现出损坏迹象，则不得使用电池或为其充电。在这种情况 下，请务必联系您的 Hilti 维修中心。 ▶ 如果电池发热烫手，则可能有故障。在这种情况下，将产品放在不易燃的地方，远离易燃材料，一边观察 电池情况，一边等待其冷却。在这种情况下，请务必联系您的 Hilti 维修中心。 中文 2030483 *2030483*...
  • Page 177 ∙ 铝箔包套筒，红色 弹药筒 £ 预期用途 本注射器设计用于以可控的方式注射 Hilti 铝箔包和弹药筒中的物质。HDE 500­A22 充电式注射器专门设计用 于与 Hilti 330 ml 或 500 ml 铝箔包和 580 ml 弹药筒配套使用。 该注射器可配合铝箔包套筒或弹药筒： ▶ 黑色铝箔包套筒：用于注射黑色或白色铝箔包中提供的 Hilti 胶粘剂。 ▶ 红色铝箔包套筒：用于注射红色铝箔包中提供的 Hilti 胶粘剂。 ▶ 弹药筒：配合不带铝箔包套筒的 Hilti 胶粘剂系统使用。 ▶ 使用本产品仅限使用 Hilti B22 系列锂离子电池。 ▶ 请仅使用 Hilti C4/36 系列电池充电器为这些电池充电。...
  • Page 178 −10 ℃ … 45 ℃ 噪音信息和振动值按照 EN 62841 标准 这些说明中给出的声压和振动值按照标准化测试的要求测得，可用于比较一种电动工具与另一种电动工具。 它们还可用于初步评价受振动影响的程度。 提供的数据代表本电动工具的主要应用。但是，如果将电动工具用于不同的应用、使用不同的配套工具或维 护不良，则数据可能不同。这可能会显著增加操作者在整个工作期间受振动影响的程度。 对受振动影响程度的准确估计还应考虑当关闭电动工具或当它运行但实际未进行工作时的情况。这可能会显 著减小操作者在整个工作期间受振动影响的程度。 此外，应确定附加安全措施，以保护操作者免受噪音和/或振动影响，例如：正确维护电动工具和配套工具、 保持双手温暖、制订合理的工作计划等。 噪音信息 HDE 500-A22 典型的 A 加权声功率级 (L 76 dB 声功率级的不确定性 (K 3 dB 典型的 A 加权声压级 (L 65 dB 声压级的不确定性 (K 3 dB 振动信息 HDE 500-A22 总振动量...
  • Page 179 6. 将铝箔包套筒旋转到注射器中。 插入弹药筒 1. 按下释放按钮。 2. 完全向后拉动活塞杆。 3. 安装弹药筒。 4. 将静态混合嘴 (混合喷嘴) 拧紧到锡箔包上。 5. 将弹药筒旋转到注射器上。 丢弃最初射出的胶粘剂 -警告- 人身伤害风险 化学品危险。 ▶ 切勿将注射器指向自己或他人。不正确使用会导致人身伤害。 -警告- 人身伤害风险 化学品危险。 ▶ 只能在混合喷嘴已拧上后才可开始注射胶粘剂。不正确使用会导致人身伤害。 每当更换静态混合嘴 (混合喷嘴) 时，应丢弃最初射出的胶粘剂量。 最初射出的胶粘剂不适合使用。 1. 将注射量调节开关设置到 。 2. 按下扳机，直至混合喷嘴完全充满。 3. 将注射量调节开关设置到合适的胶粘剂量 。 ➥ 1 = 1 冲程 (约 5 ml) ➥...
  • Page 180 • 确保电池远离油和油脂。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 注意避免湿气侵入。 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。 • • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。Hilti 批准用于配合产品使用的备件、 消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。 故障排除 如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。 故障排除 如果您遇到的问题未在该表中列出或您无法自行解决问题，请联系 Hilti 维修中心。 故障 可能原因 解决方案 电动工具不工作。 电池未完全插入。 ▶ 推入电池直至听到它接合的 双“咔哒”声。 电池电量低。 ▶ 更换电池，并对已放电电池充...
  • Page 181 ▶ 切勿将电池存放在阳光直射位置、加热单元上或窗玻璃后。 ▶ 将工具和电池存放在儿童或非授权人员无法接近的干燥位置。 ▶ 工具和电池经过长期存放后，在使用之前，检查其是否受损。 注射器运输及存放 ▶ 要运输并存放本工具，应将注射模式选择开关设置到 。 废弃处置 大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国 家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。 电池处置 电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ 中国 RoHS (关于限制使用危险物质的指南) 您可通过以下链接跳转至危险物质表：qr.hilti.com/r5250。...
  • Page 182 中文 2030483 *2030483*...
  • Page 184 *2030483* 2030483 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20190925...
